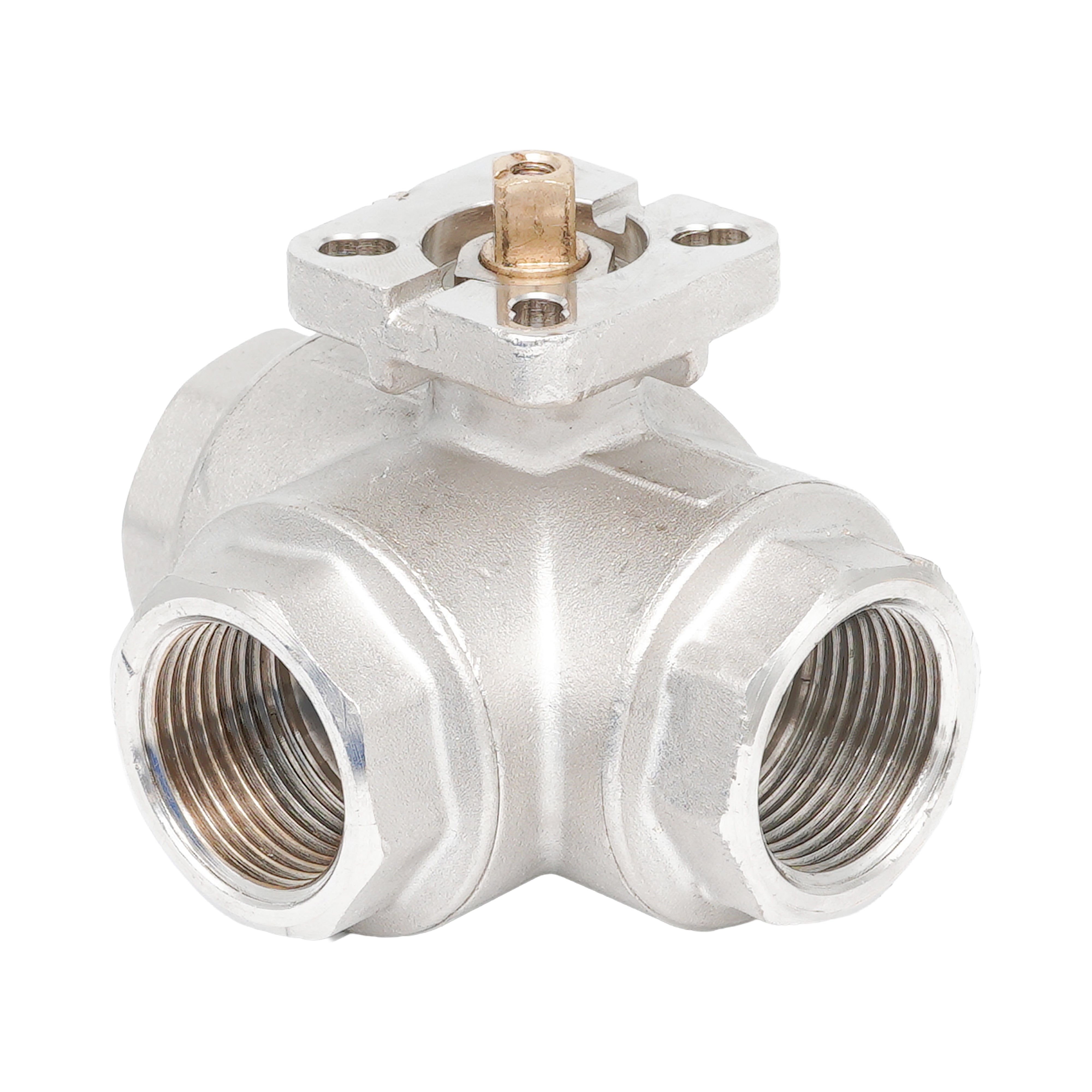

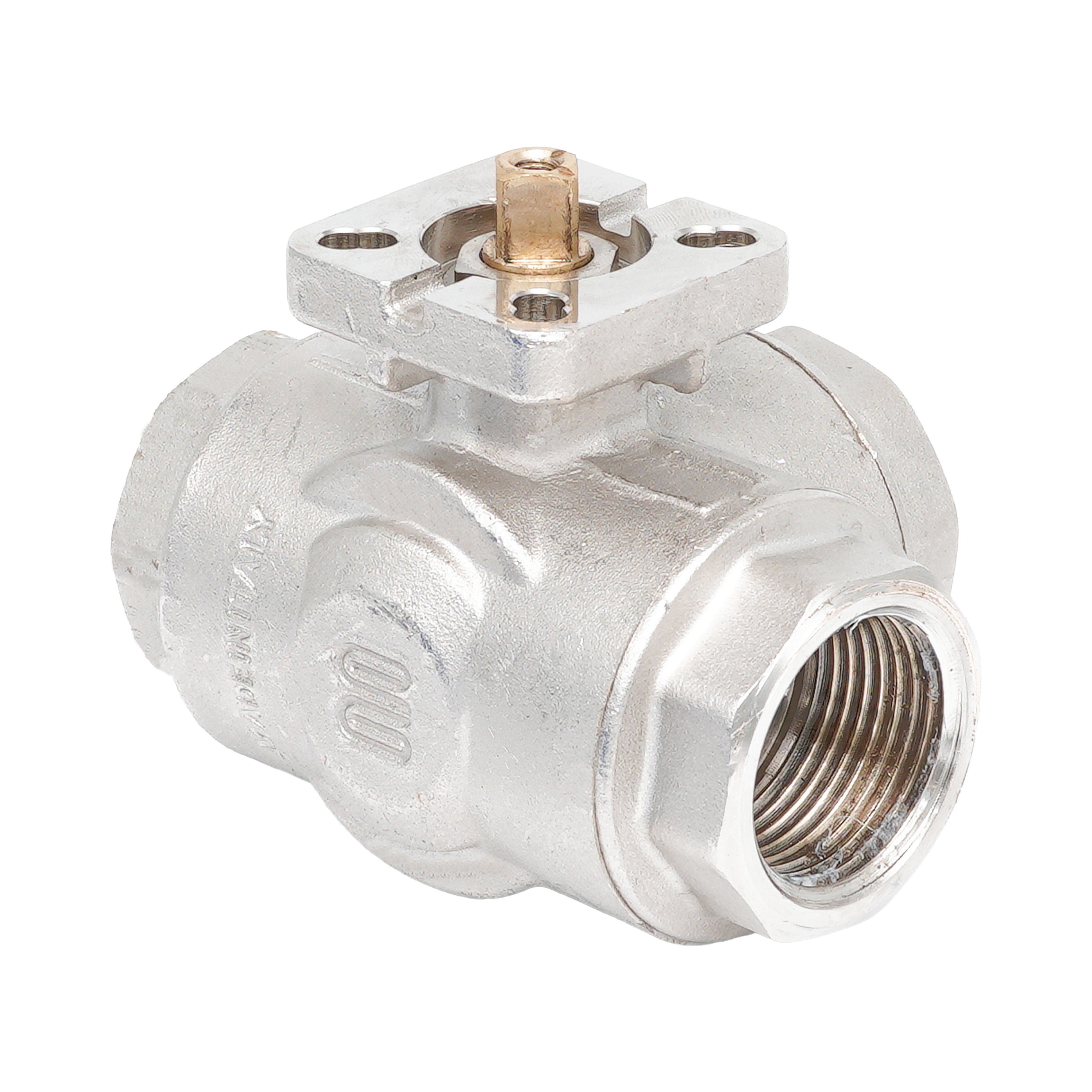

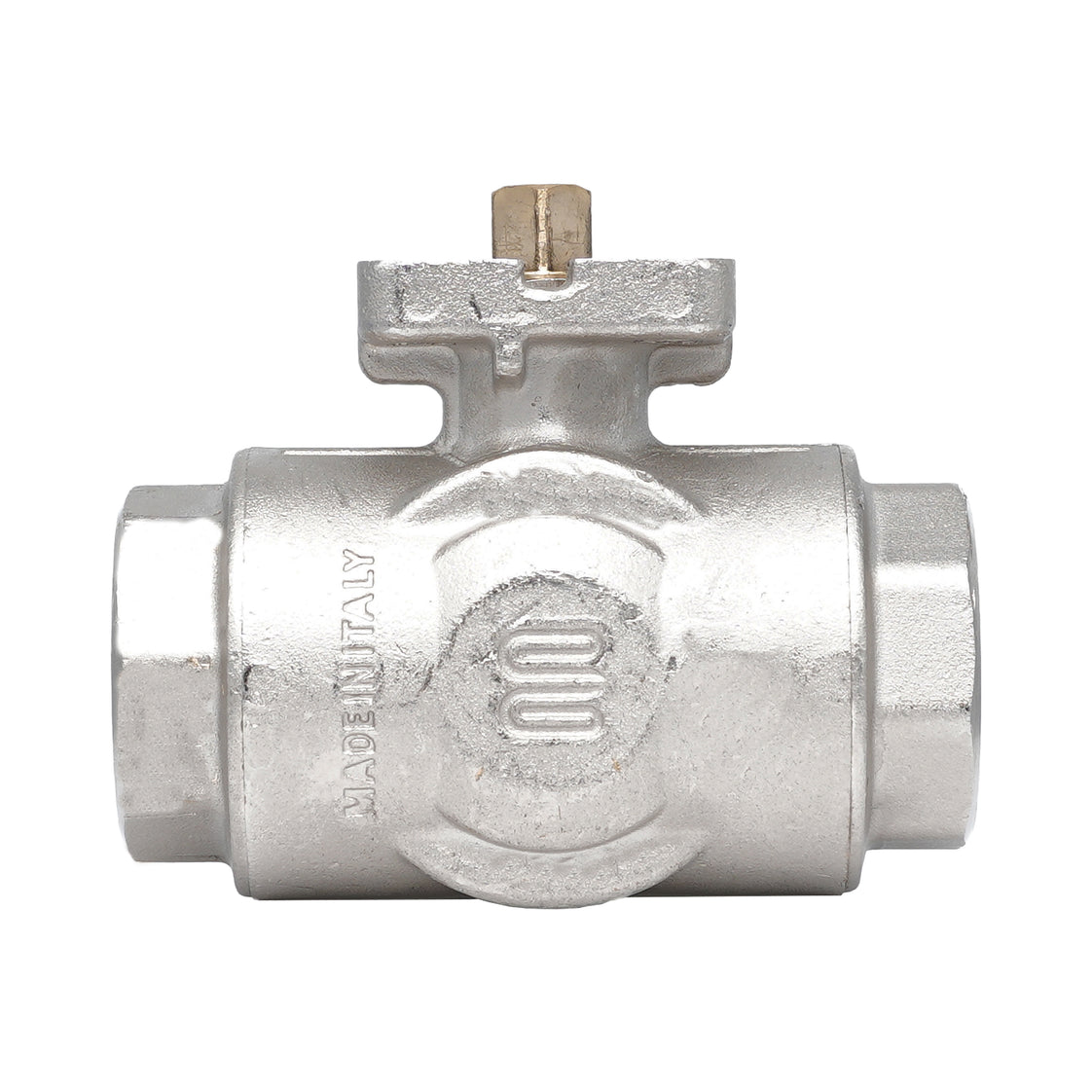

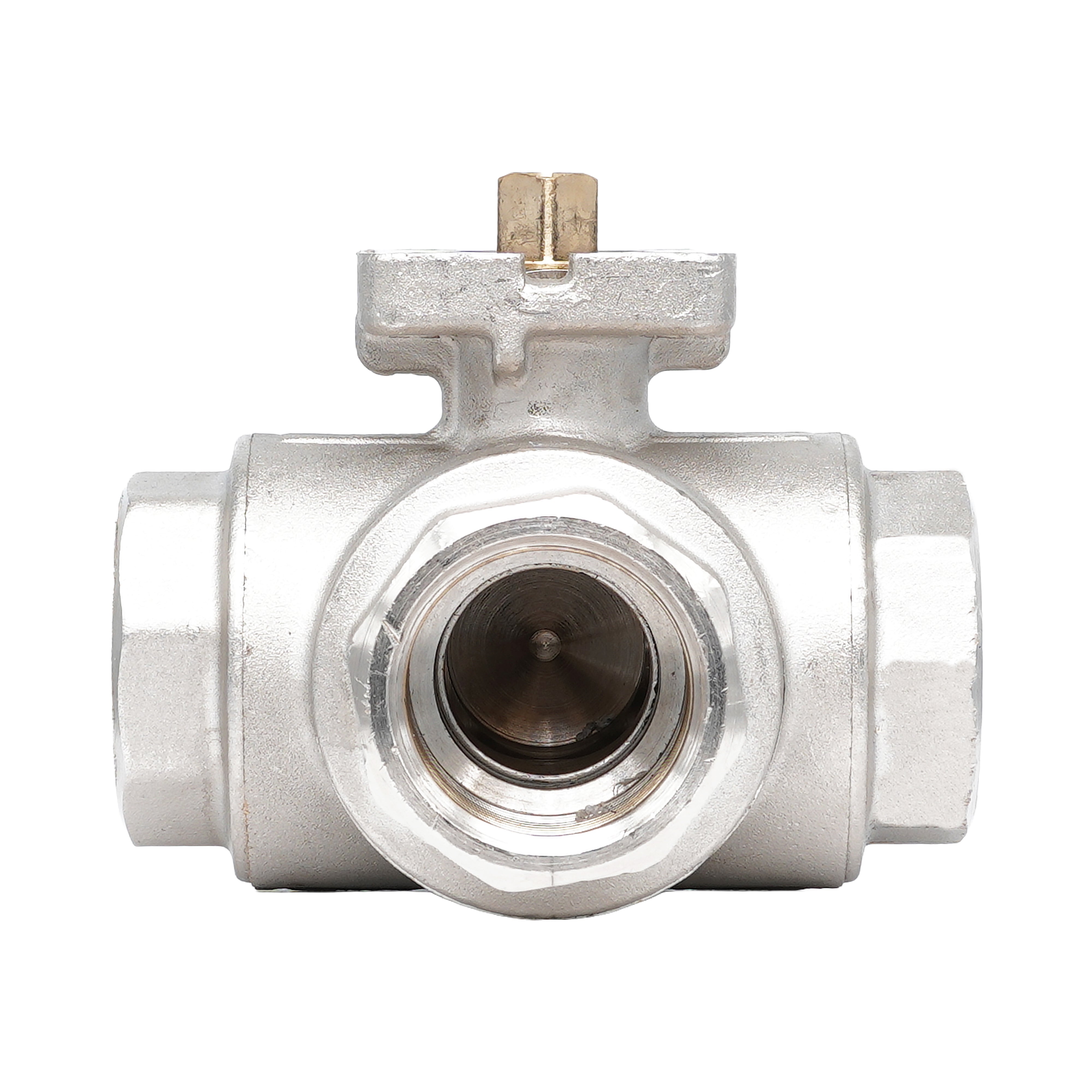

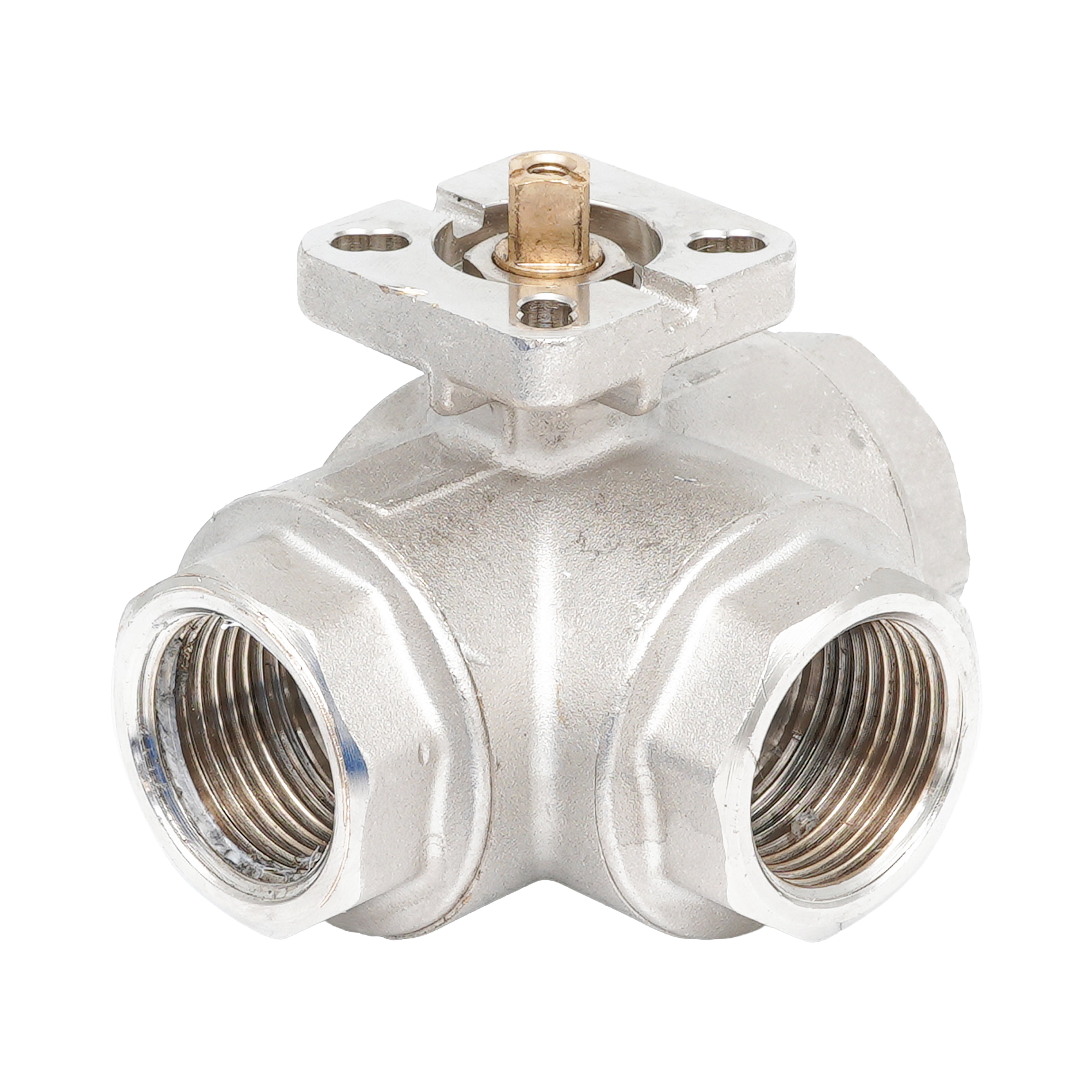

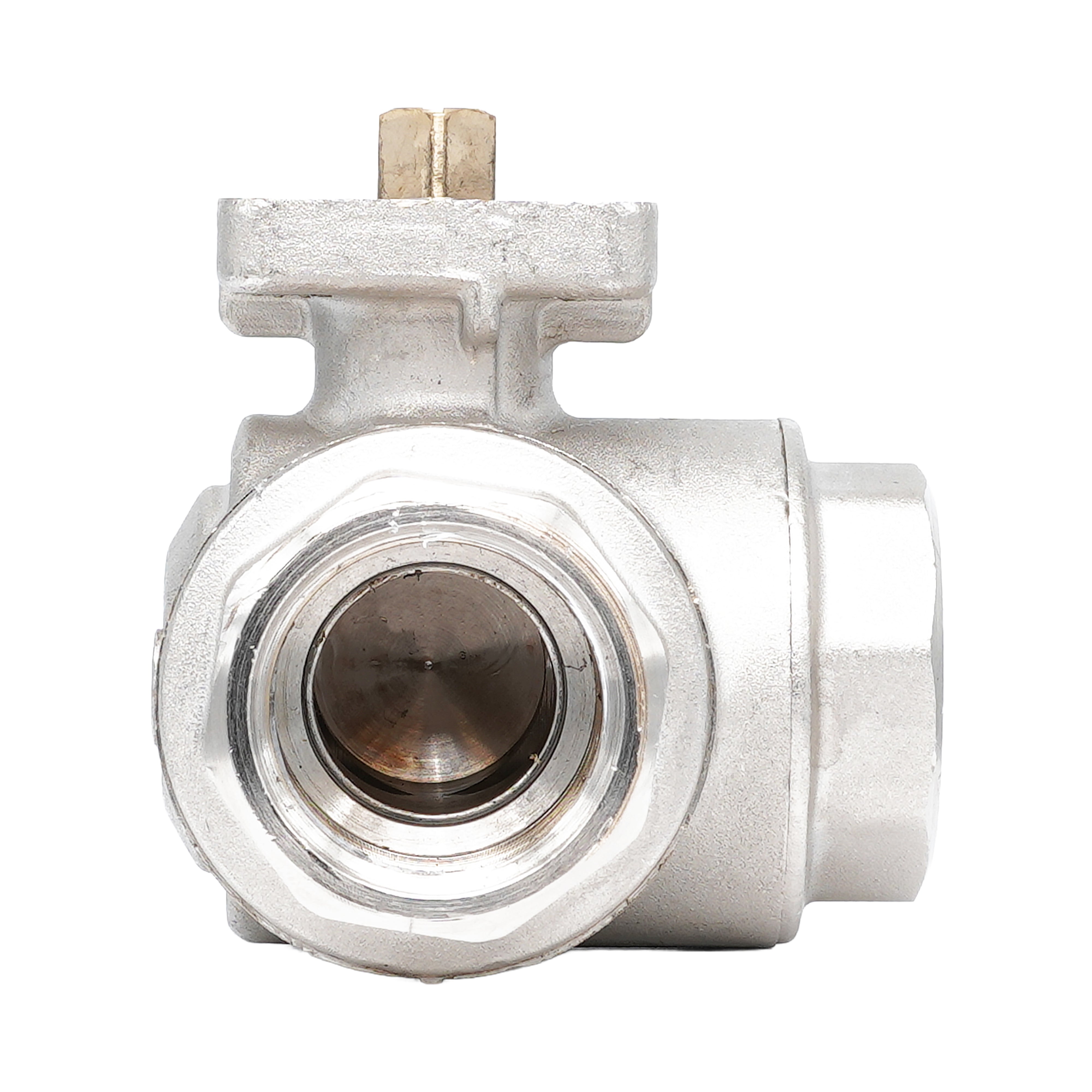

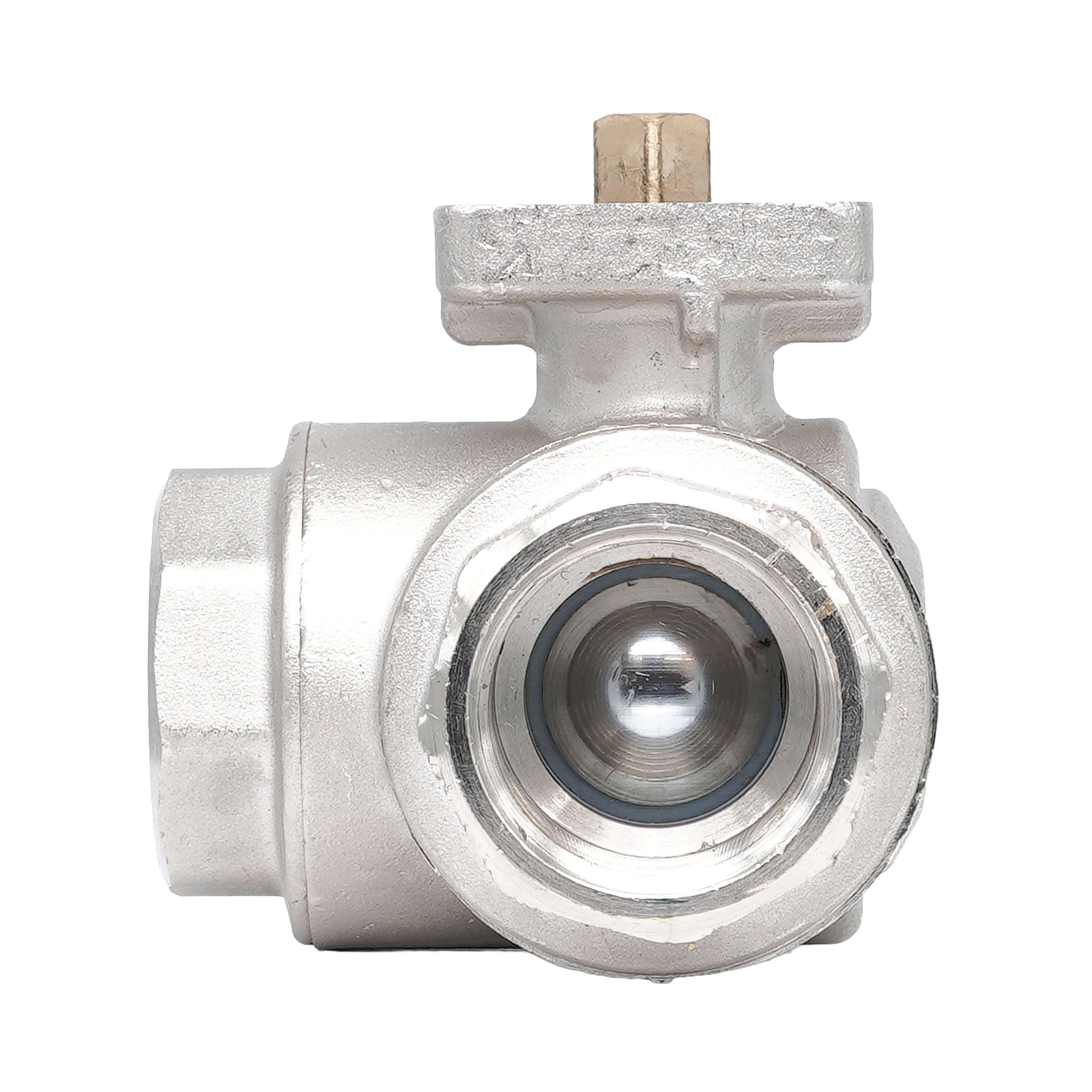

Vanne à bille 3 voies à alésage en T en laiton Rp 1-1/2" ISO-Top F04/05 PN25

Cette vanne à bille 3 voies en laiton Rp 1 1/2" à alésage en T régule le sens d'écoulement entre trois orifices. La bille à alésage en T a quatre positions - elle mélange ou répartit l'écoulement entre les trois orifices à la fois, ou le dévie entre deux orifices quelconques. Un coefficient Kv de 52,6 m³/h signifie que la vanne laisse passer 52,6 m³/h d'eau pour une perte de charge de 1 bar.

La bride de montage ISO 5211 F04/F05 est une interface normalisée permettant le montage direct de tout actionneur électrique ou pneumatique compatible. Le couple de décollement à la pression maximale est de 25 Nm - utilisez cette valeur pour dimensionner un actionneur compatible. Appliquez un facteur de sécurité d'au moins 1,3 pour l'eau ou les milieux aqueux.

Les joints de bille et de tige en PTFE rendent la vanne adaptée à l'eau, à l'air comprimé, aux huiles, aux carburants, aux solvants, aux alcools, aux lubrifiants et au gaz. Ne convient pas aux acides forts, à l'ammoniac ni à l'eau de mer. Résiste jusqu'à 25 bar à 20 °C, plage de température de service -20 à 130 °C (-4 à 266 °F).

Avantages:

• Bride ISO 5211 F04/F05 - montage direct de l'actionneur, aucun support n'est nécessaire.
• Joints de bille et de tige en PTFE - adaptés à un large éventail de milieux.
• Alésage en T à quatre positions - mélange, répartition ou déviation en une seule vanne.

Inconvénients:

• Le laiton n'est pas adapté aux acides forts, à l'ammoniac ou à l'eau de mer - voir les variantes en acier inoxydable.
• Le levier n'est pas fourni avec la vanne.
