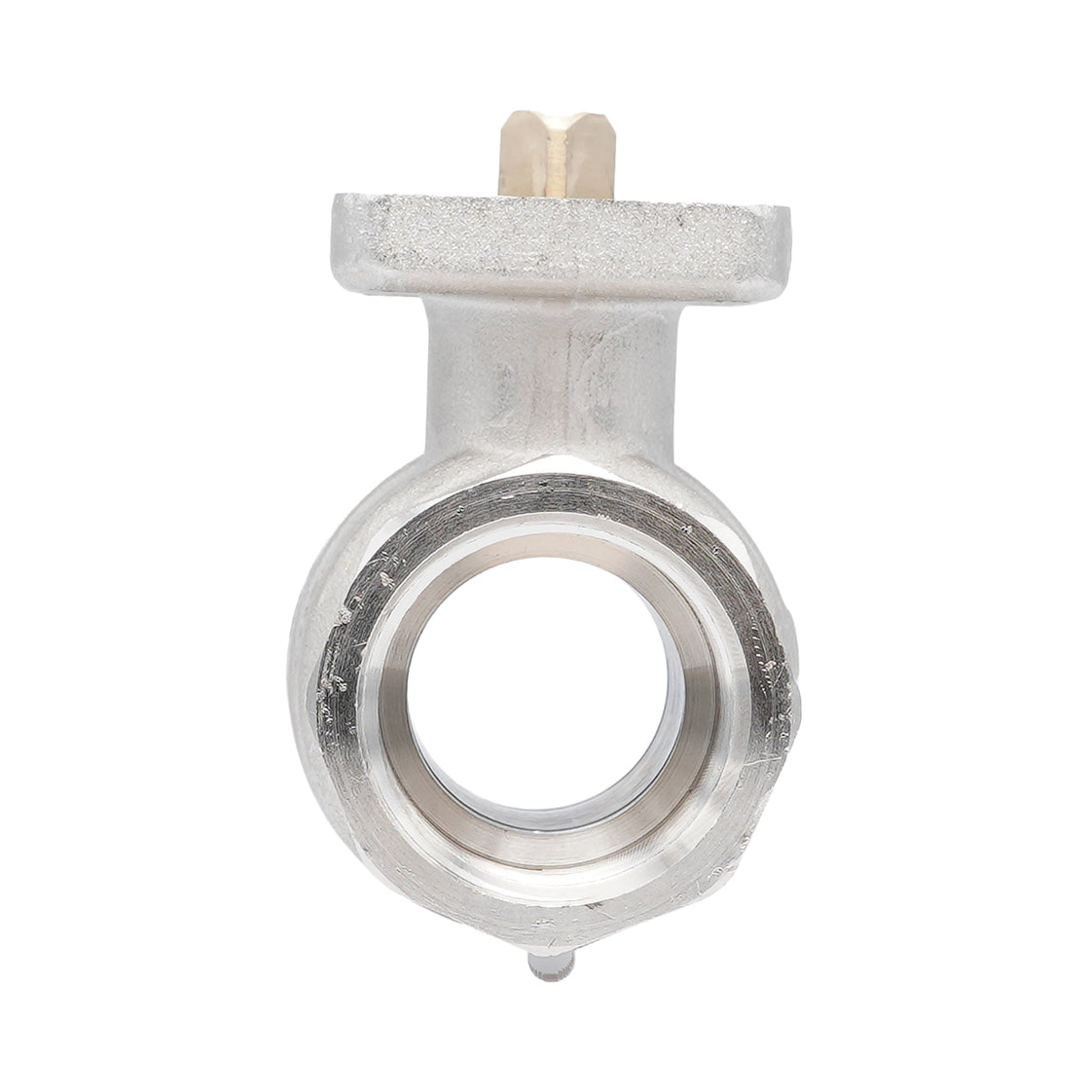

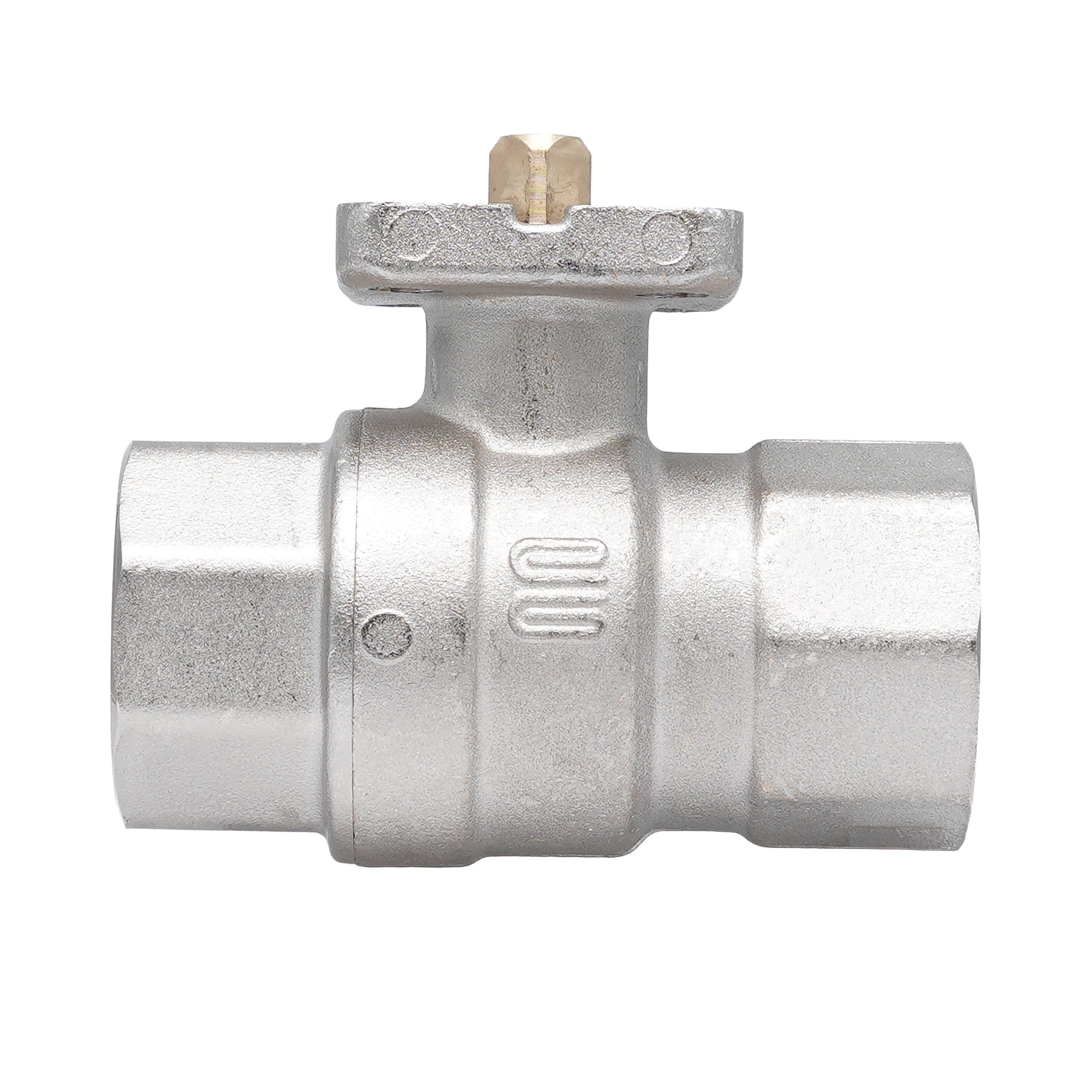

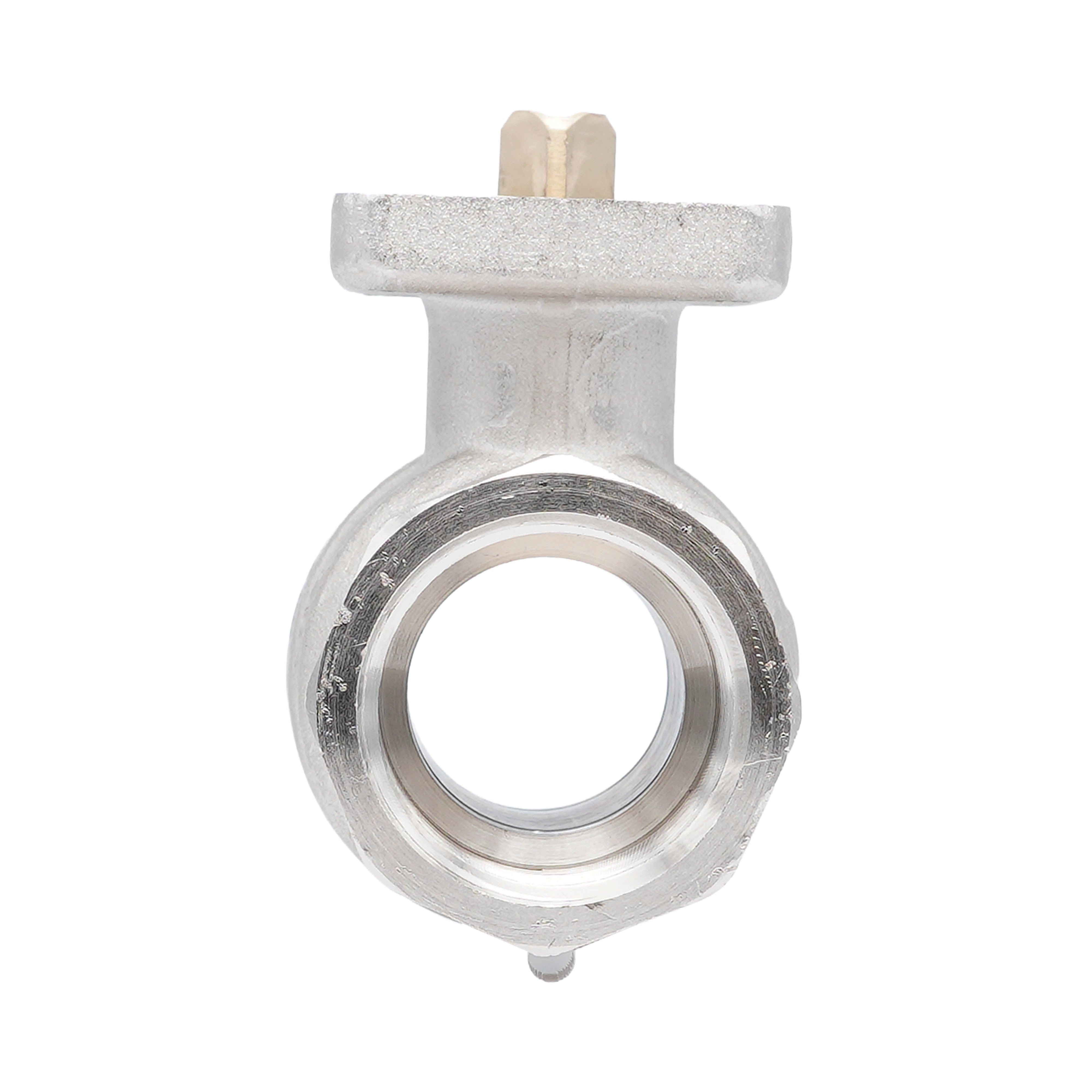

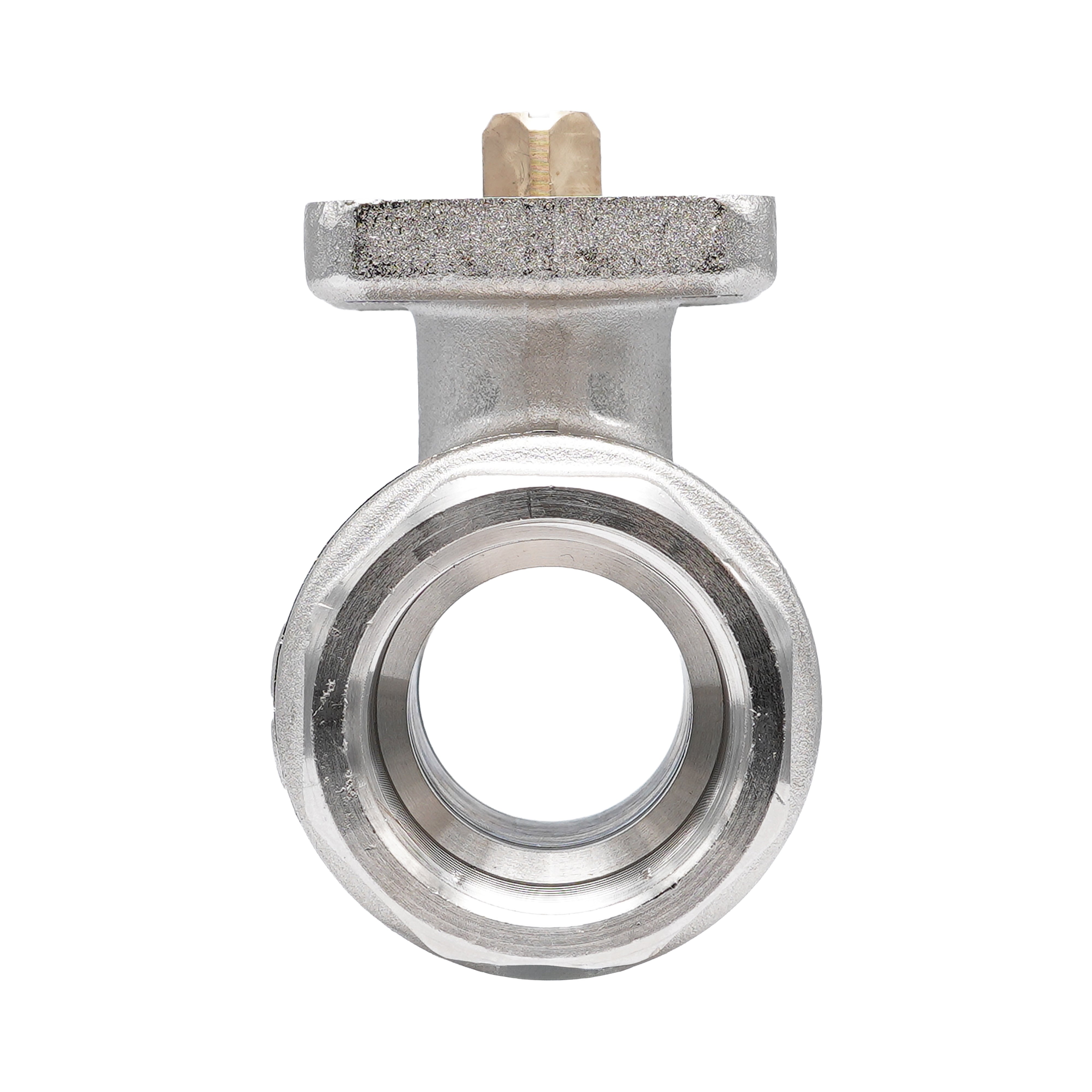

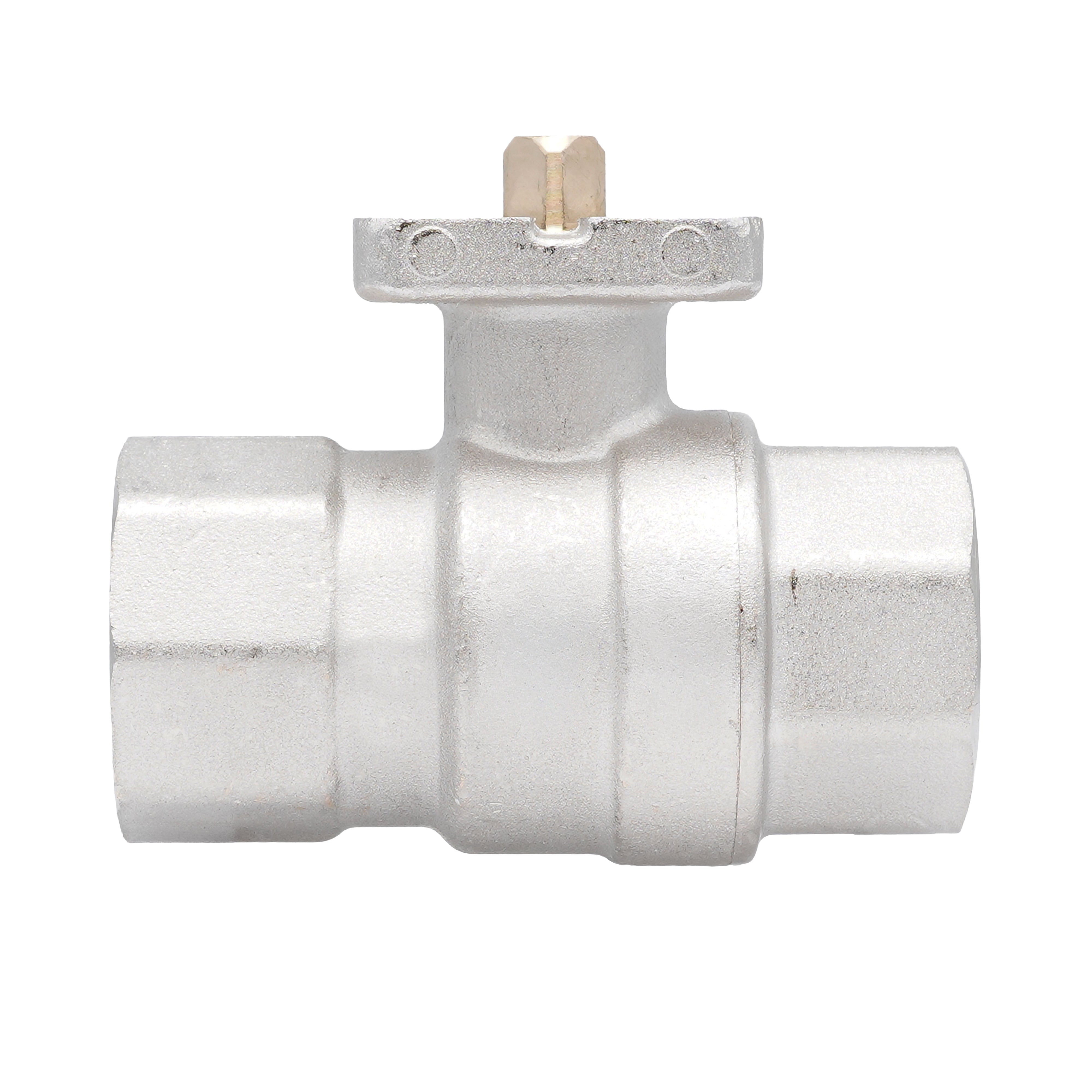

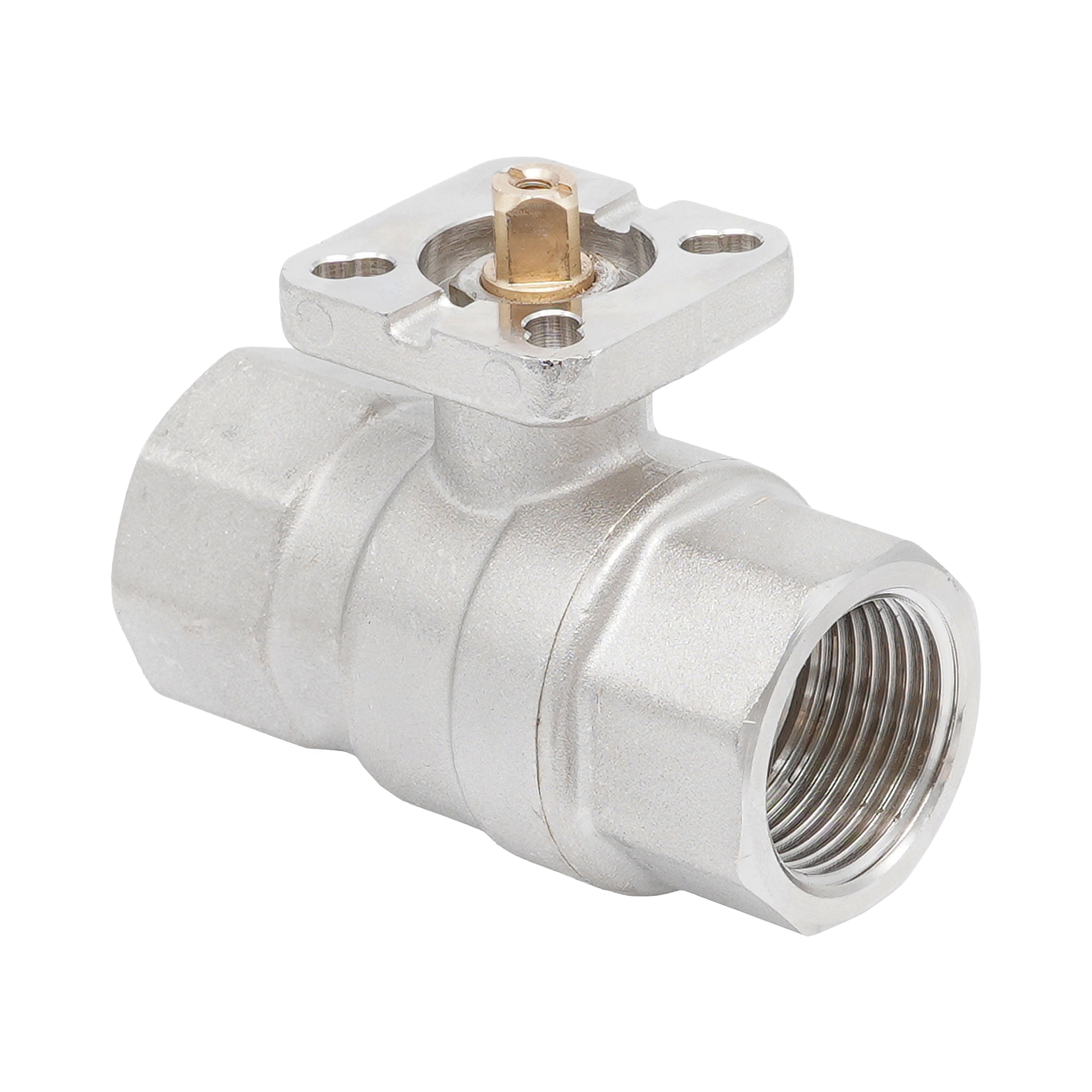

Vanne à bille 2 voies en laiton Rp 1-1/4" ISO-Top F04/F05 PN40

Cette vanne à bille 2 voies en laiton Rp 1 1/4" à taraudage BSP dispose d'un passage intégral. Un coefficient Kv de 60 m³/h signifie que la vanne laisse passer 60 m³/h d'eau pour une perte de charge de 1 bar.

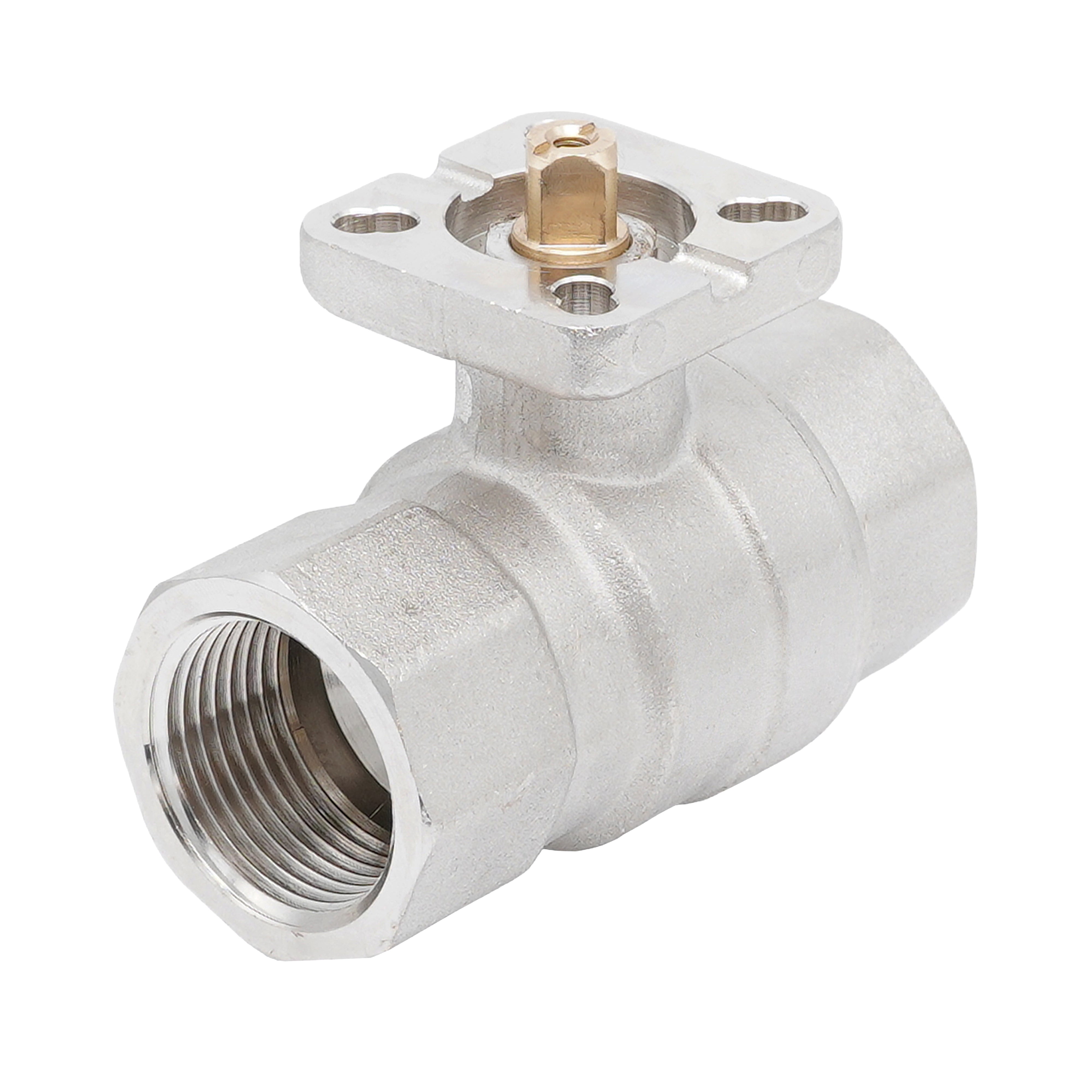

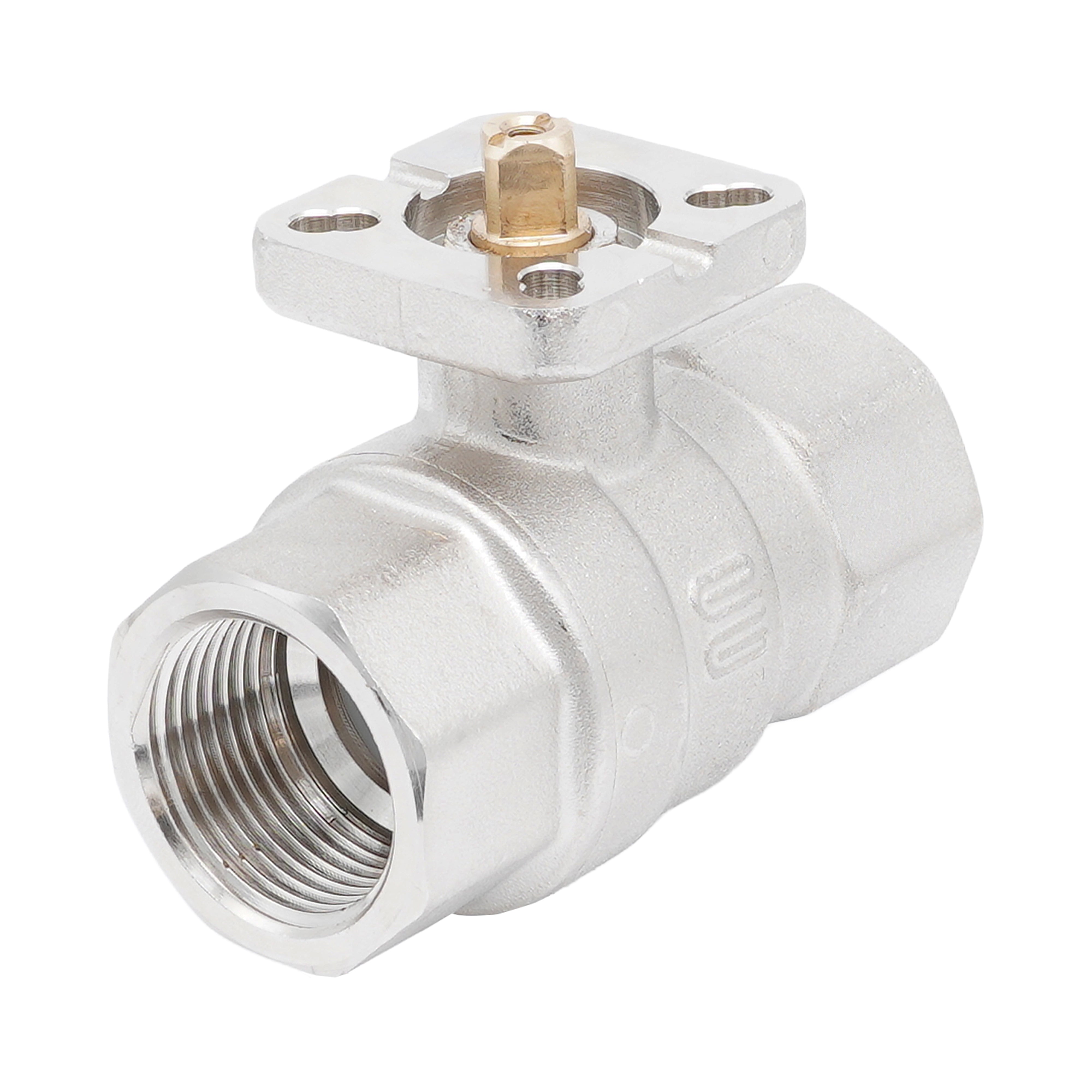

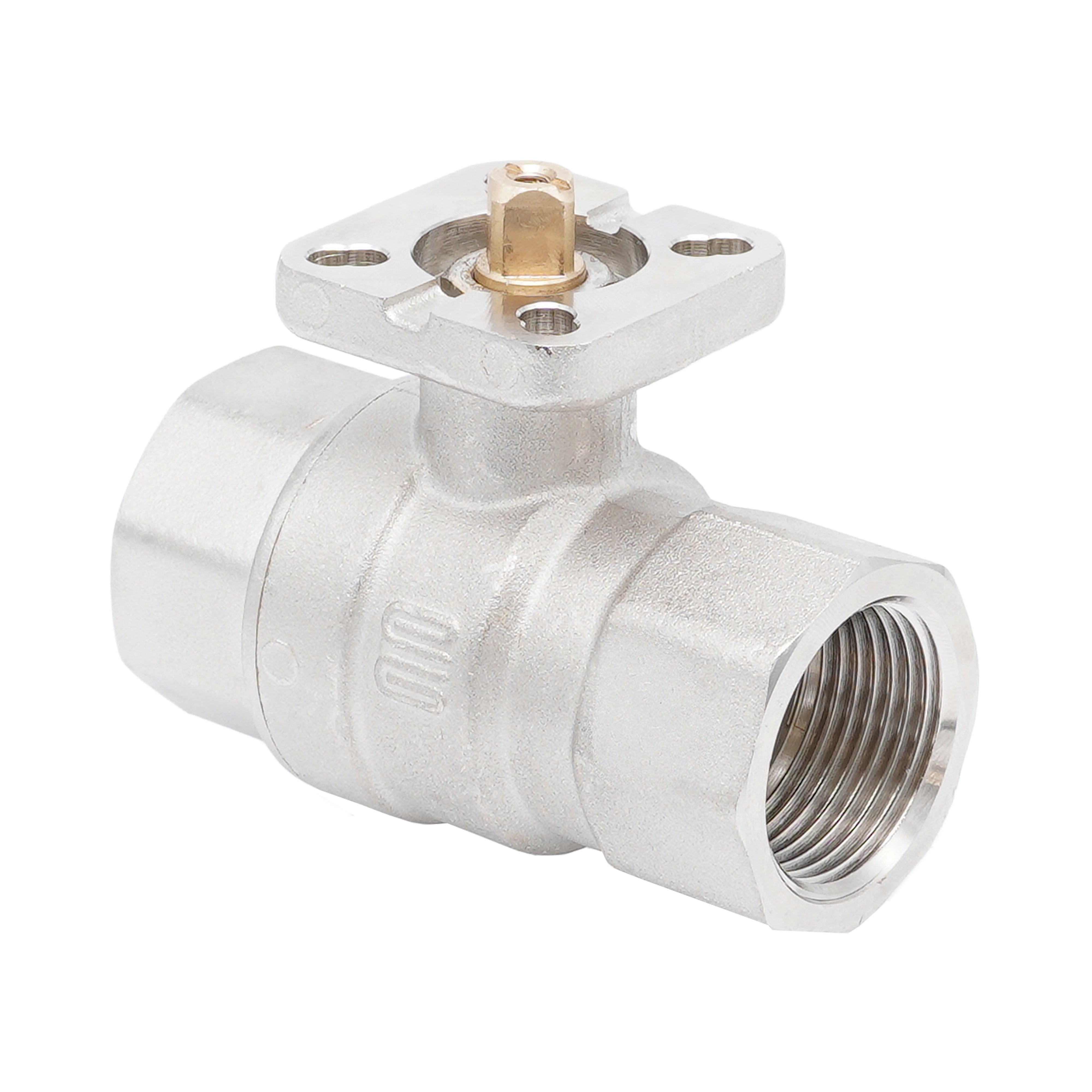

La bride de montage ISO 5211 F04/F05 est une interface normalisée permettant le montage direct de tout actionneur électrique ou pneumatique compatible. Un quart de tour de l'actionneur ouvre ou ferme entièrement la vanne. Le couple de décollement à la pression maximale est de 9,8 Nm - utilisez cette valeur pour dimensionner un actionneur compatible. Appliquez un facteur de sécurité d'au moins 1,3 pour l'eau ou les milieux aqueux.

Les joints de bille et de tige en PTFE rendent la vanne adaptée à l'eau, à l'air comprimé, aux huiles, aux carburants, aux solvants, aux alcools, aux lubrifiants et au gaz. Ne convient pas aux acides forts, à l'ammoniac ni à l'eau de mer. Résiste jusqu'à 40 bar à 20 °C, plage de température de service -20 à 130 °C (-4 à 266 °F).

Avantages:

• Passage intégral - faible restriction de débit.
• Bride ISO 5211 F04/F05 - montage direct de l'actionneur.
• Joints de bille et de tige en PTFE - adaptés à un large éventail de milieux.

Inconvénients:

• Le laiton n'est pas adapté aux acides forts, à l'ammoniac ou à l'eau de mer - voir les variantes en acier inoxydable.
• La vanne est livrée sans levier.
