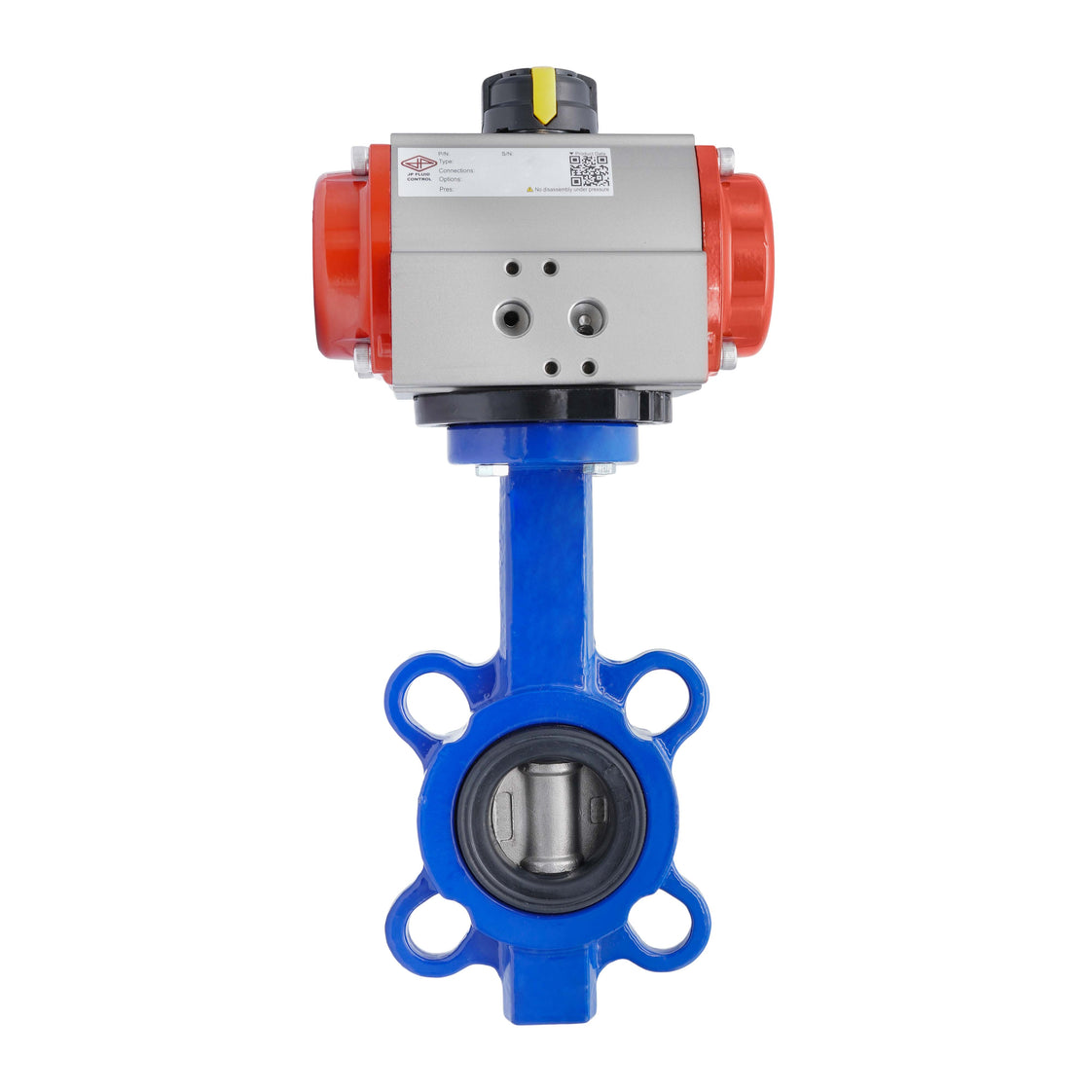

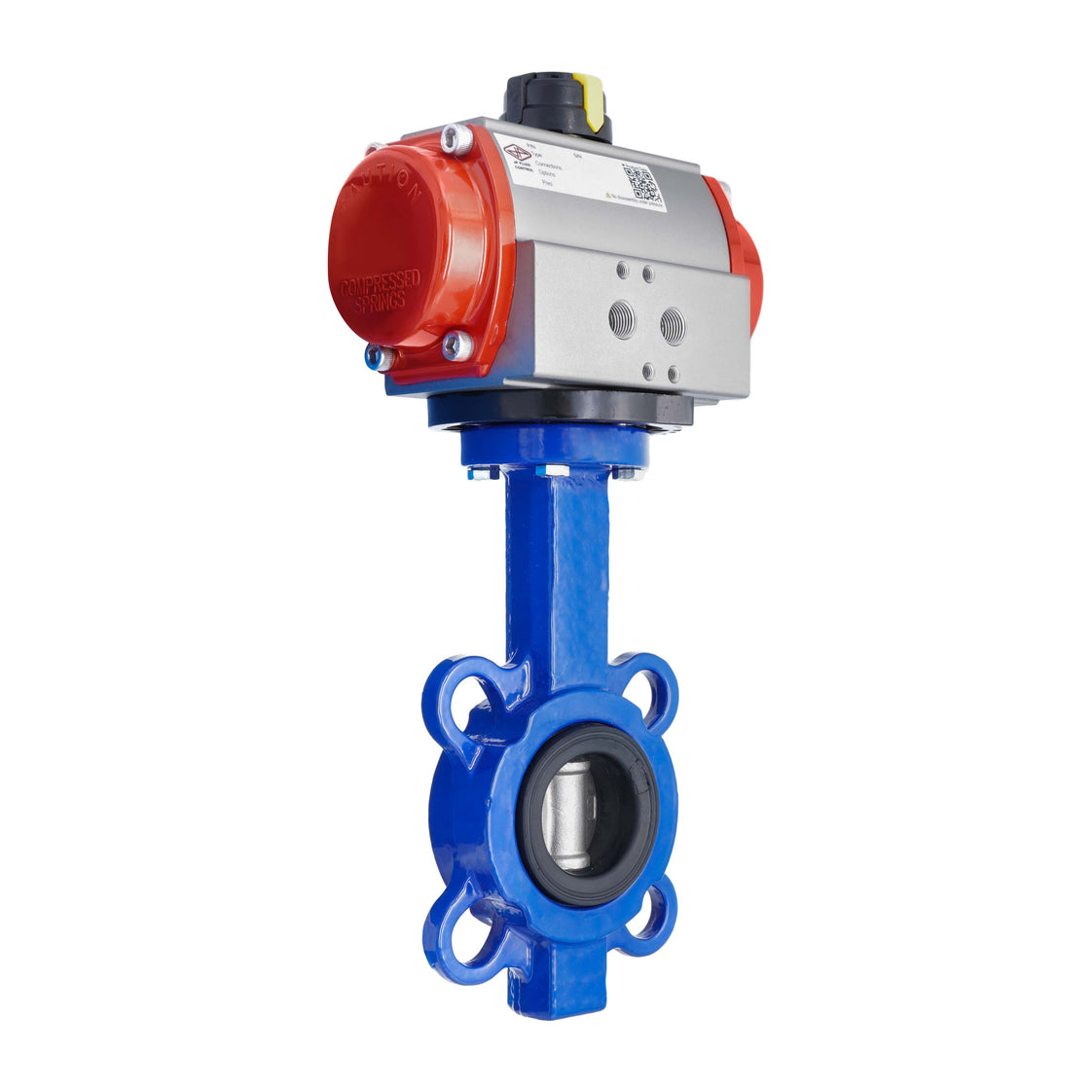

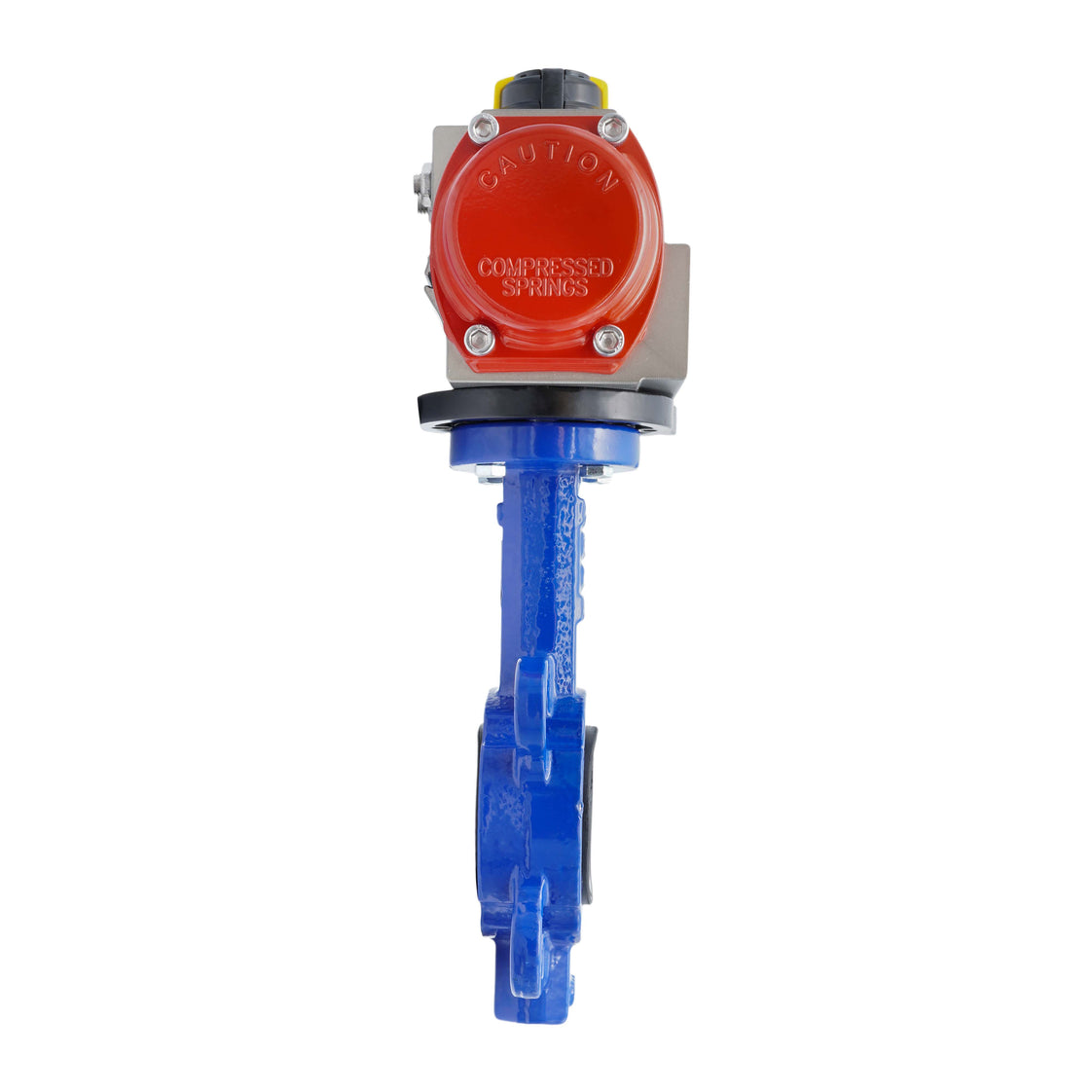

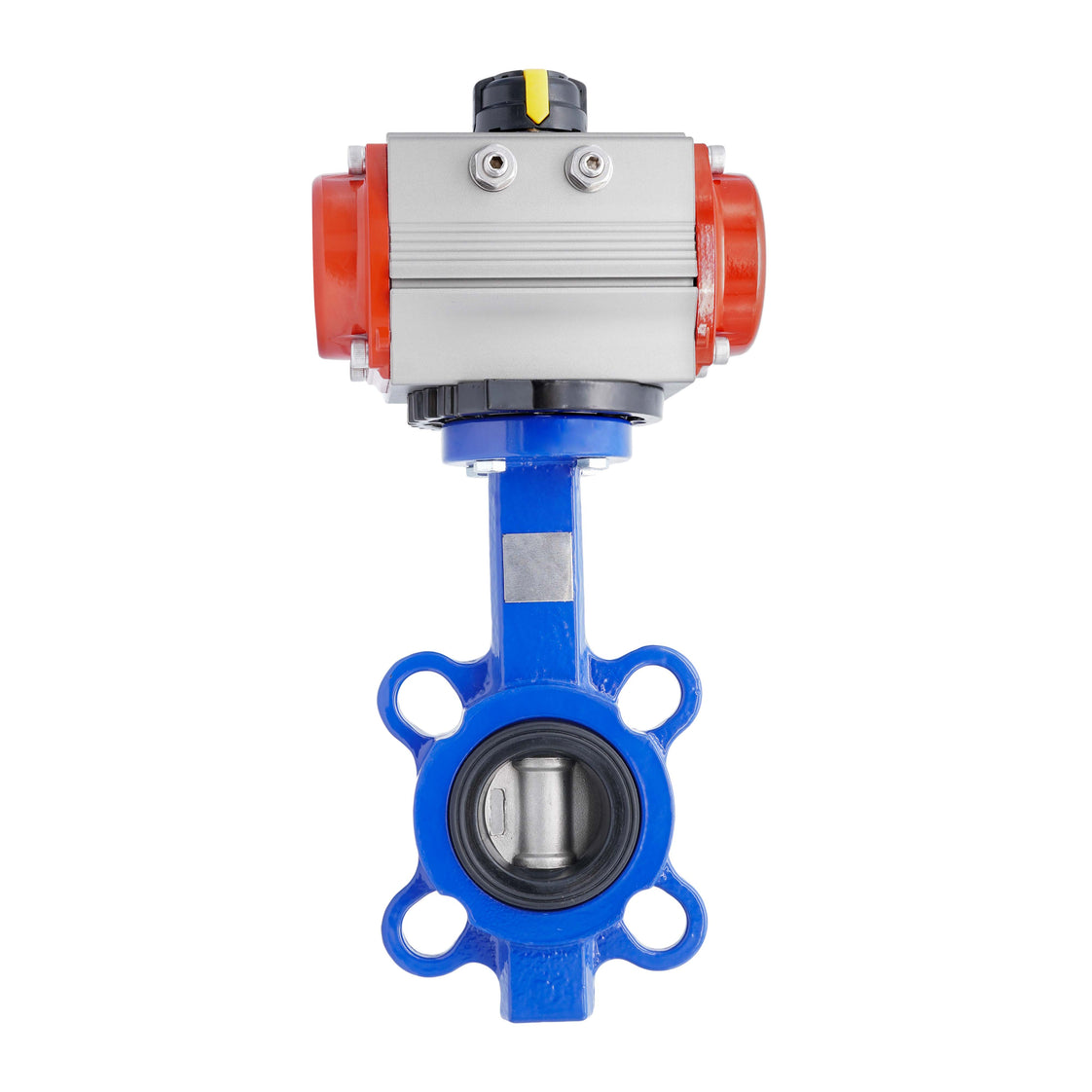

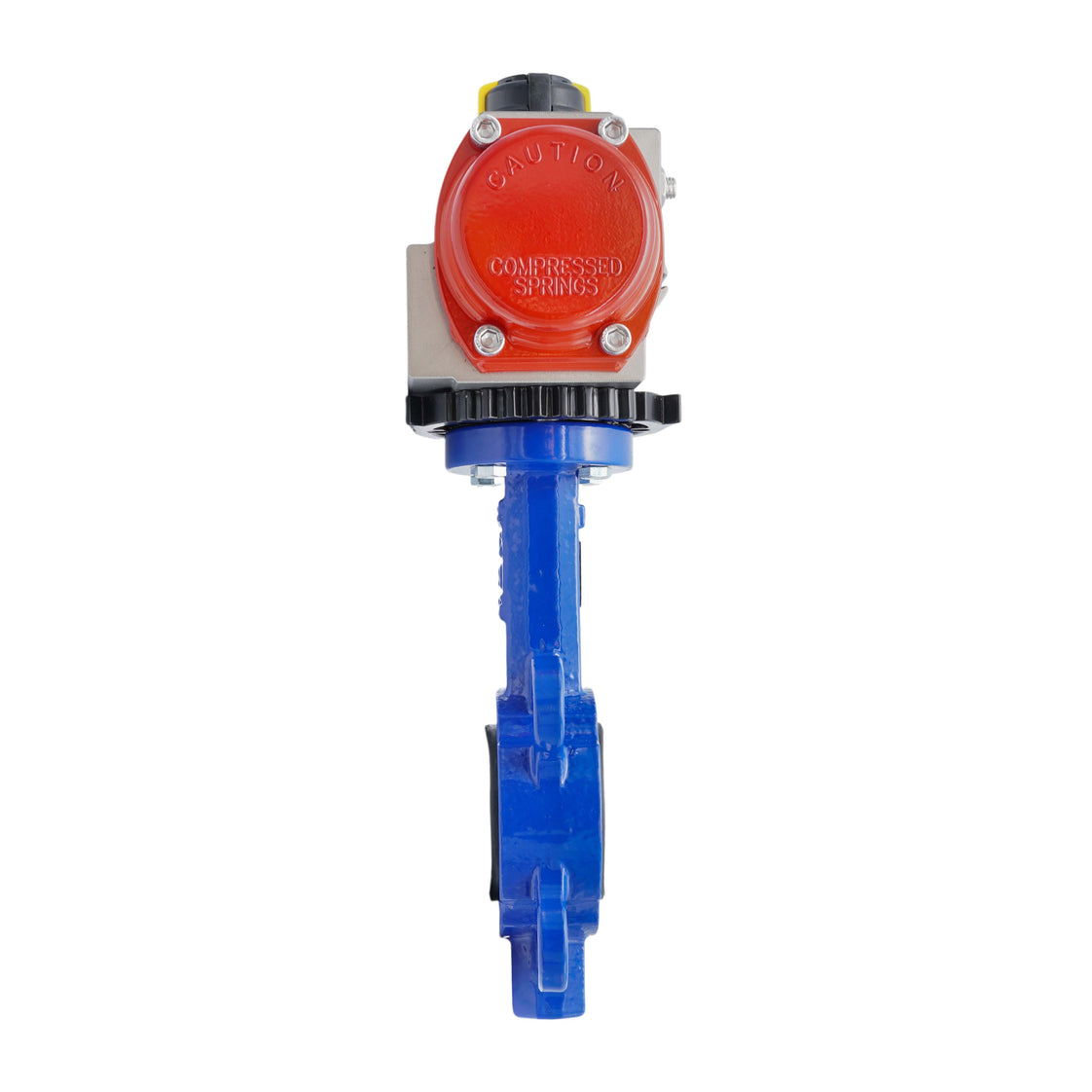

Vanne Papillon Pneumatique DN65 (2-1/2 Pouce) Lug Fonte Acier Inoxydable FKM Double Effet

Cette vanne papillon est actionnée pneumatiquement, avec un alésage DN 65 et une connexion de type lug pour une installation sécurisée dans les systèmes de tuyauterie. Elle est adaptée pour des températures moyennes de 5 à 180°C (41 à 356°F), avec une pression maximale des médias de 6 bar (87 psi).

L'actionneur fonctionne dans une plage d'entrée pneumatique de 3 - 8 bar (43–116 psi), délivrant un couple constant de 76,3 Nm à 6 bar (56 lb-ft @ 87 psi). Le corps de la vanne est en fonte durable avec un disque en acier inoxydable et un joint FKM, ce qui le rend adapté aux applications liquides et gazeuses.

L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon à double effet avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne papillon (BFLL-65-6-BBC), l'actionneur (V3JKR/PR05D) et les accessoires de montage.

Avantages :

• Double effet avec 76,3 Nm de couple à 6 bar
• Compatible avec ISO 5211 F05/F07 avec étoile de 17 mm
• Montage direct de la vanne solénoïde Namur 1/4 possible
• Ouverture/fermeture rapide
• Peut être équipé d'un boîtier de fin de course
• Indicateur mécanique en haut montrant la position de la vanne
• Garanti 500 000+ cycles pour l'actionneur pneumatique

Inconvénients :

• Pas de certificat ATEX ou SIL
• Boulons de montage et adaptateur étoile vendus séparément
