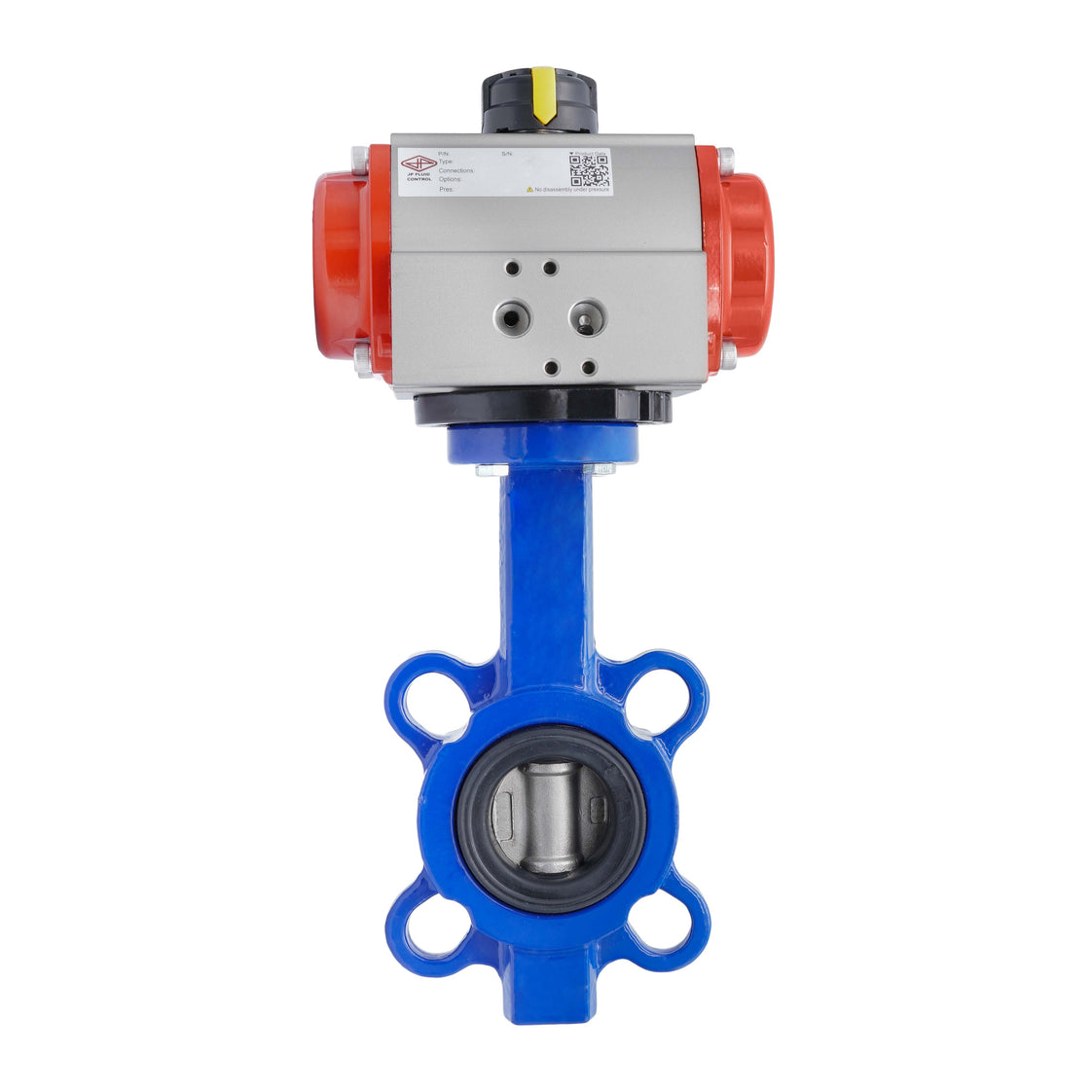

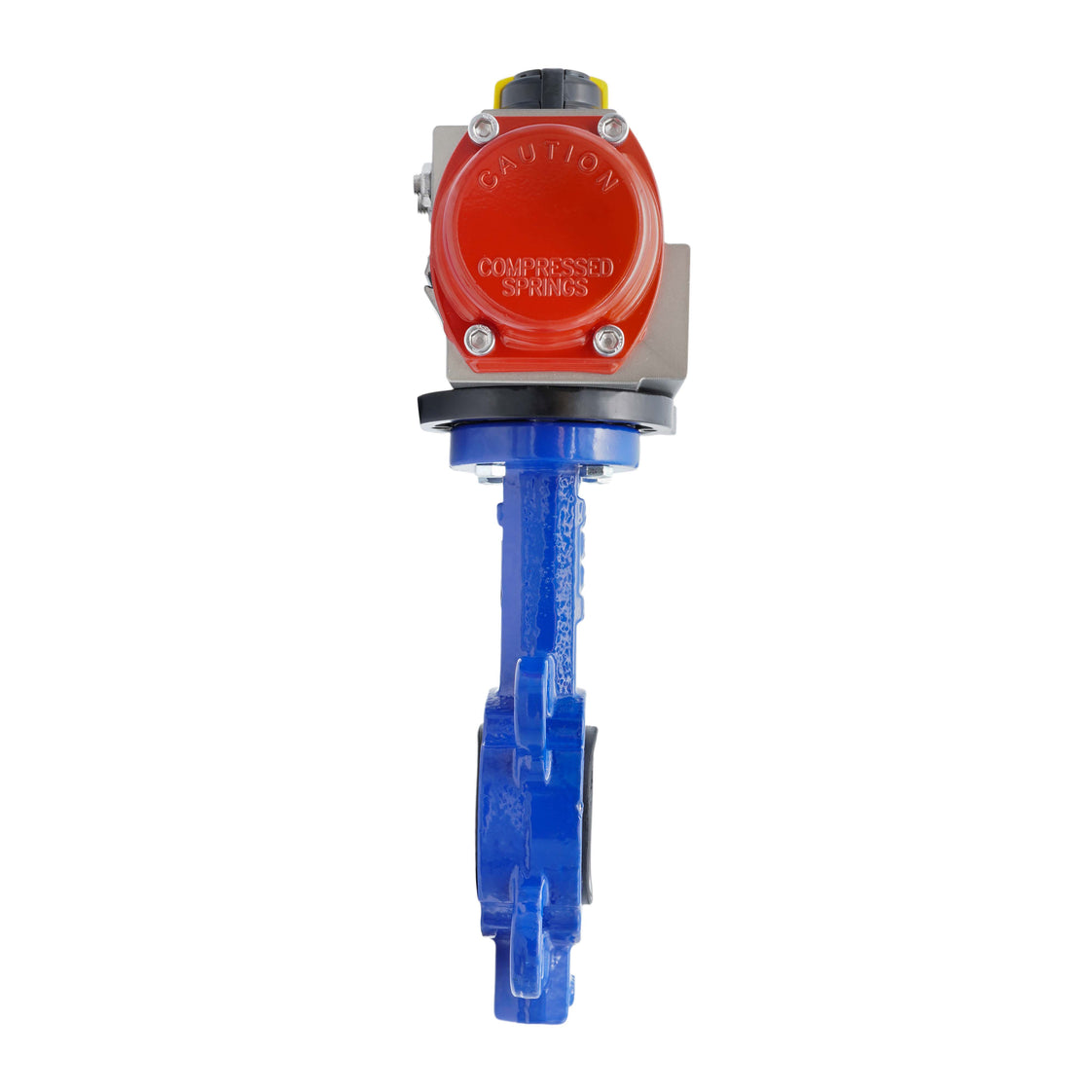

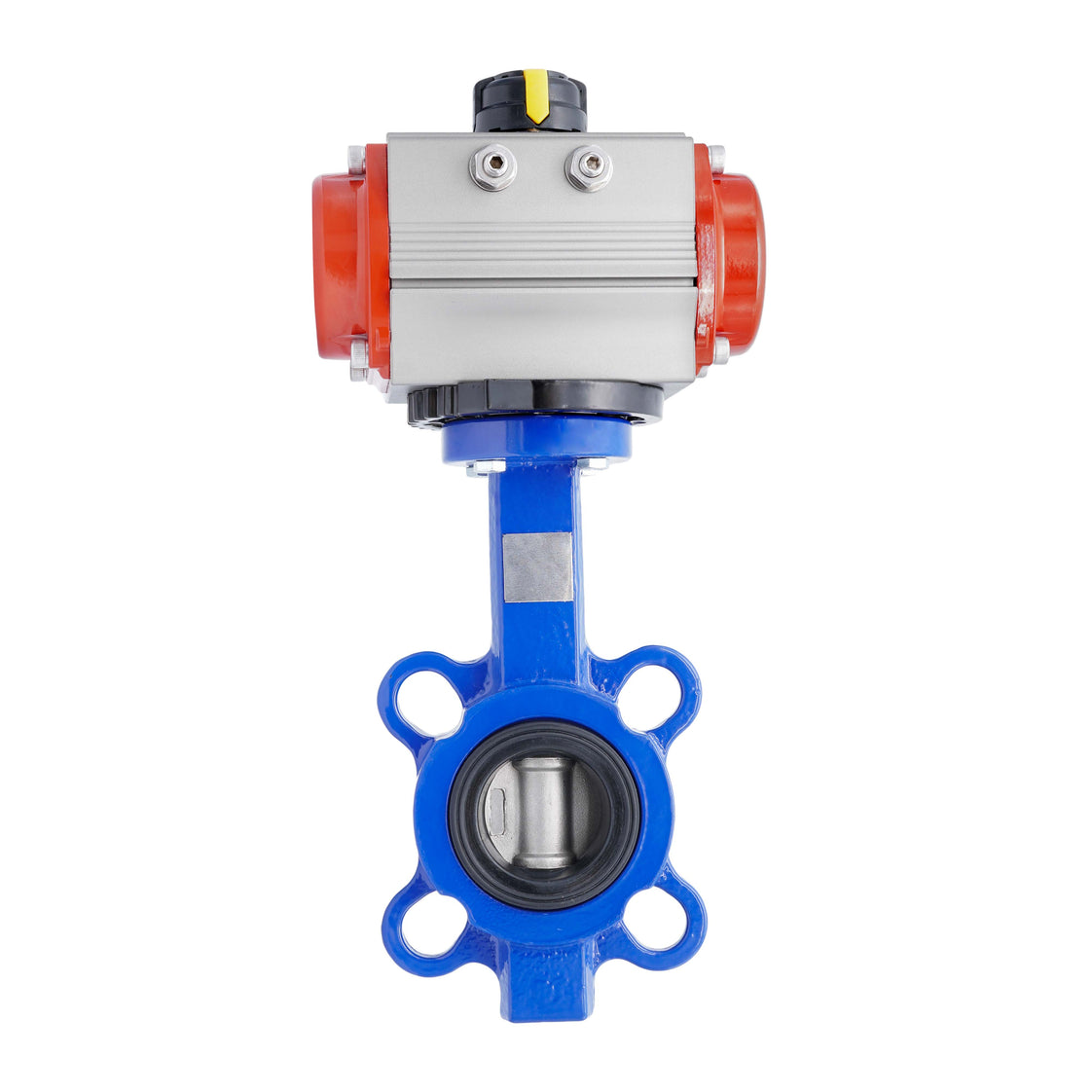

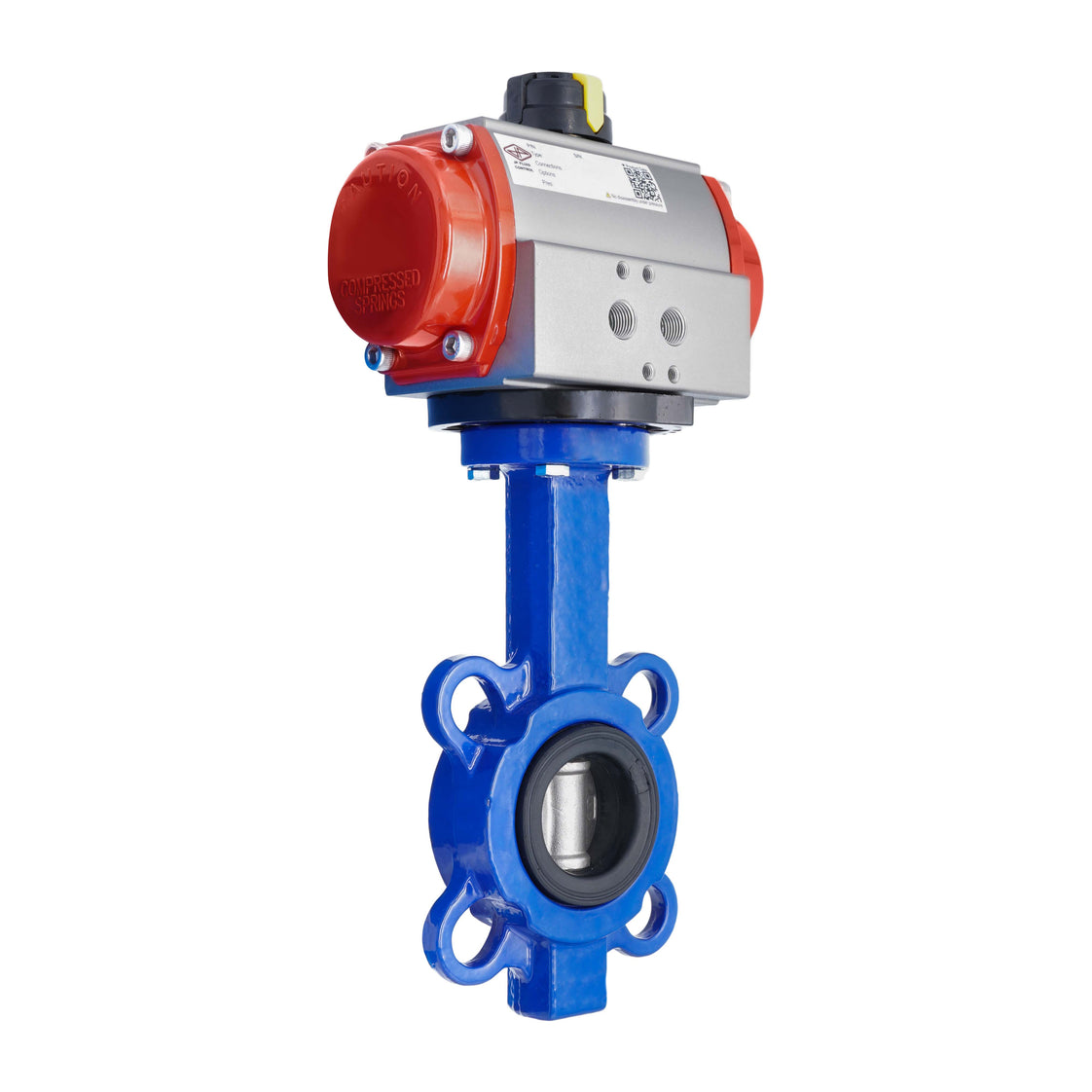

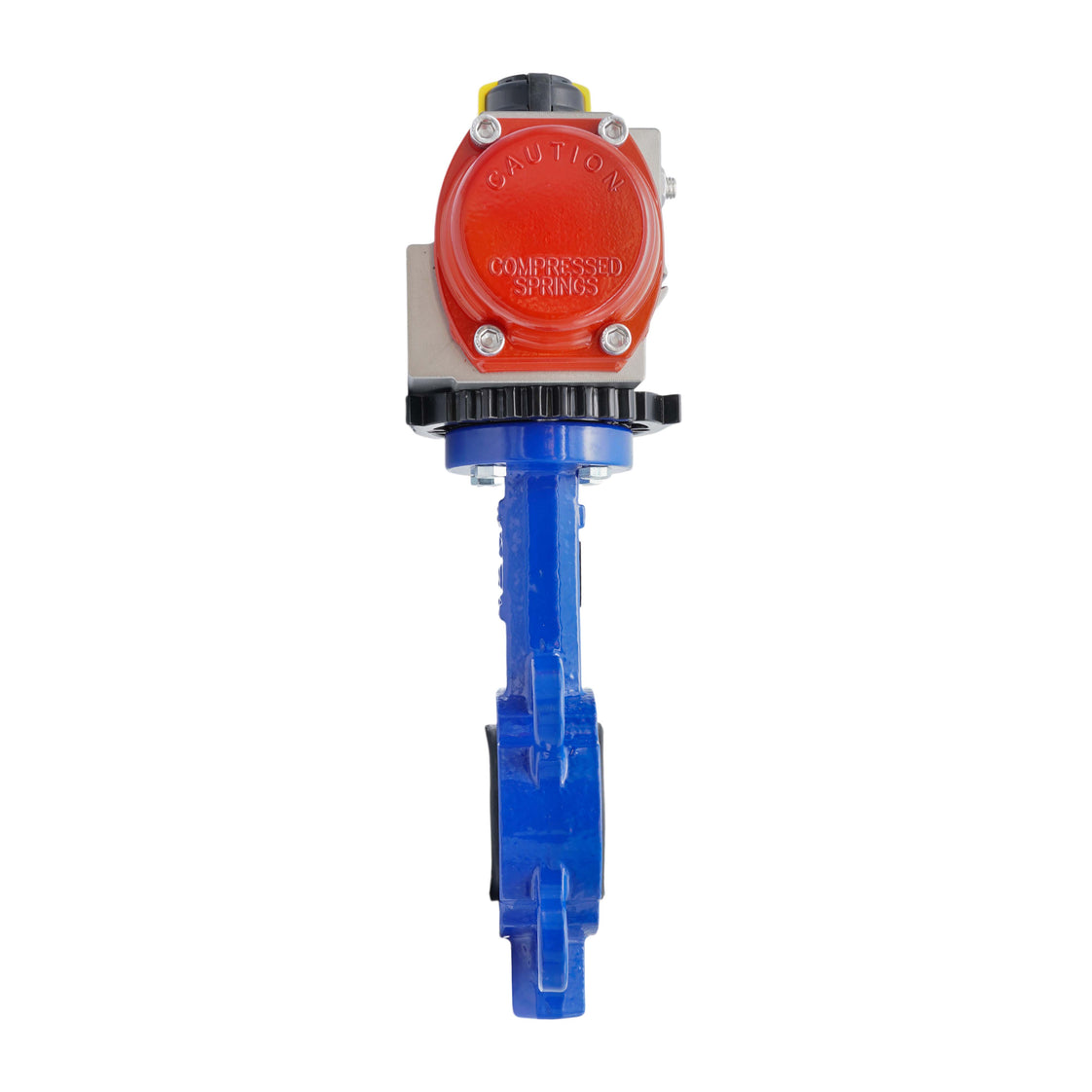

Vanne Papillon Pneumatique DN50 (2 Pouce) Wafer Fonte Acier Inoxydable EPDM Ouverture Par Ressort

Cette vanne papillon est actionnée pneumatiquement, avec un alésage DN 50 et un raccord de type wafer pour une installation sécurisée dans les systèmes de tuyauterie. Elle est adaptée aux températures moyennes de -10 à 110°C (14 à 230°F), avec une pression maximale des médias de 16 bar (232 psi).

L'actionneur fonctionne dans une plage d'entrée pneumatique de 3 à 8 bar (43–116 psi), délivrant un couple constant de 50,1 Nm à 6 bar (15 lb-ft @ 87 psi). Le corps de la vanne est en fonte durable avec un disque en acier inoxydable et un joint en EPDM, ce qui le rend adapté aux applications liquides et gazeuses. Ce modèle est également adapté pour l'eau potable, avec l'approbation DVGW.

L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon à simple effet avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne papillon (BFLW-50-16-BBA), l'actionneur (V3JMD/PR05B) et les accessoires de montage.

Avantages :

• Ouverture par ressort : 50,1 Nm à l'ouverture, 25,5 Nm à la fermeture à 6 bar
• Compatible avec ISO 5211 F05/F07 avec étoile de 17 mm
• Montage direct de la vanne solénoïde Namur 1/4 pouce possible
• Ouverture/fermeture rapide
• Peut être équipé d'un boîtier de fin de course
• Indicateur mécanique en haut montrant la position de la vanne
• Garantie de 500 000+ cycles pour l'actionneur pneumatique
• Adapté pour l'eau potable (approbation DVGW)

Inconvénients :

• Pas de certificat ATEX ou SIL
• Boulons de montage et adaptateur étoile vendus séparément
