Belimo Vanne Papillon DN700/PN16 Wafer 120-240VAC/DC 2&3-Point GGG40 EPDM IP67 ISO 5211 Borne 74s 3500Nm D6700N/SY12-230A-3-T

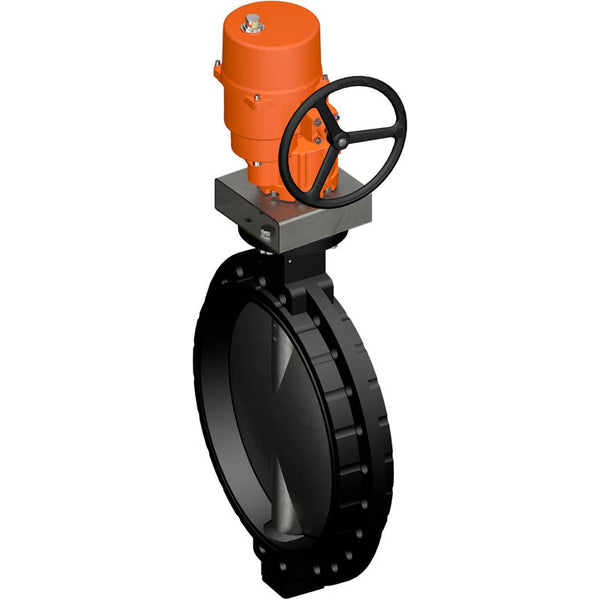

Cette vanne papillon est proposée en combinaison avec un actionneur électrique à deux ou trois points. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 74 secondes et nécessite une tension d'alimentation de 120-240 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 700 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP67 et convient à une température ambiante de -30 à 65 °C (-22 à 149 °F). L'actionneur est doté d'une commande à deux ou trois points. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

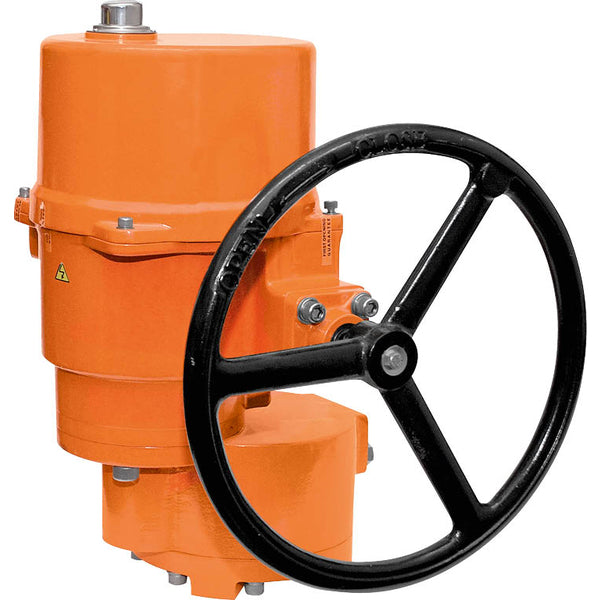

Les butées mécaniques confinent l'actionneur entre -2 ° et 92 °. Les interrupteurs de fin de course internes perturbent l'alimentation en tension du moteur. En outre, un thermostat de moteur offre une protection contre les surcharges et interrompt l'alimentation en tension si l'actionneur fonctionne en dehors des températures spécifiées. Un chauffage interne empêche la formation de condensation. Les commutateurs auxiliaires intégrés sont dotés d'un revêtement or/argent qui permet de les intégrer dans des circuits à faible courant (gamme mA) ou à courant plus élevé (gamme A), conformément aux spécifications de la fiche technique. Cependant, dès que des courants plus importants sont appliqués, ne serait-ce qu'une seule fois, les contacts ne peuvent plus être utilisés dans la gamme des milliampères. Le volant peut fermer (tourner dans le sens des aiguilles d'une montre) et ouvrir (tourner dans le sens inverse des aiguilles d'une montre) la vanne papillon. Le volant reste immobile pendant que le moteur tourne. L'actionneur est adapté à une utilisation en extérieur et est protégé contre les rayons UV, la saleté/poussière, la pluie/neige et l'humidité de l'air.

Pour :

• Pas de risque de coup de bélier dû à une fermeture lente (74 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Convient aux milieux visqueux
