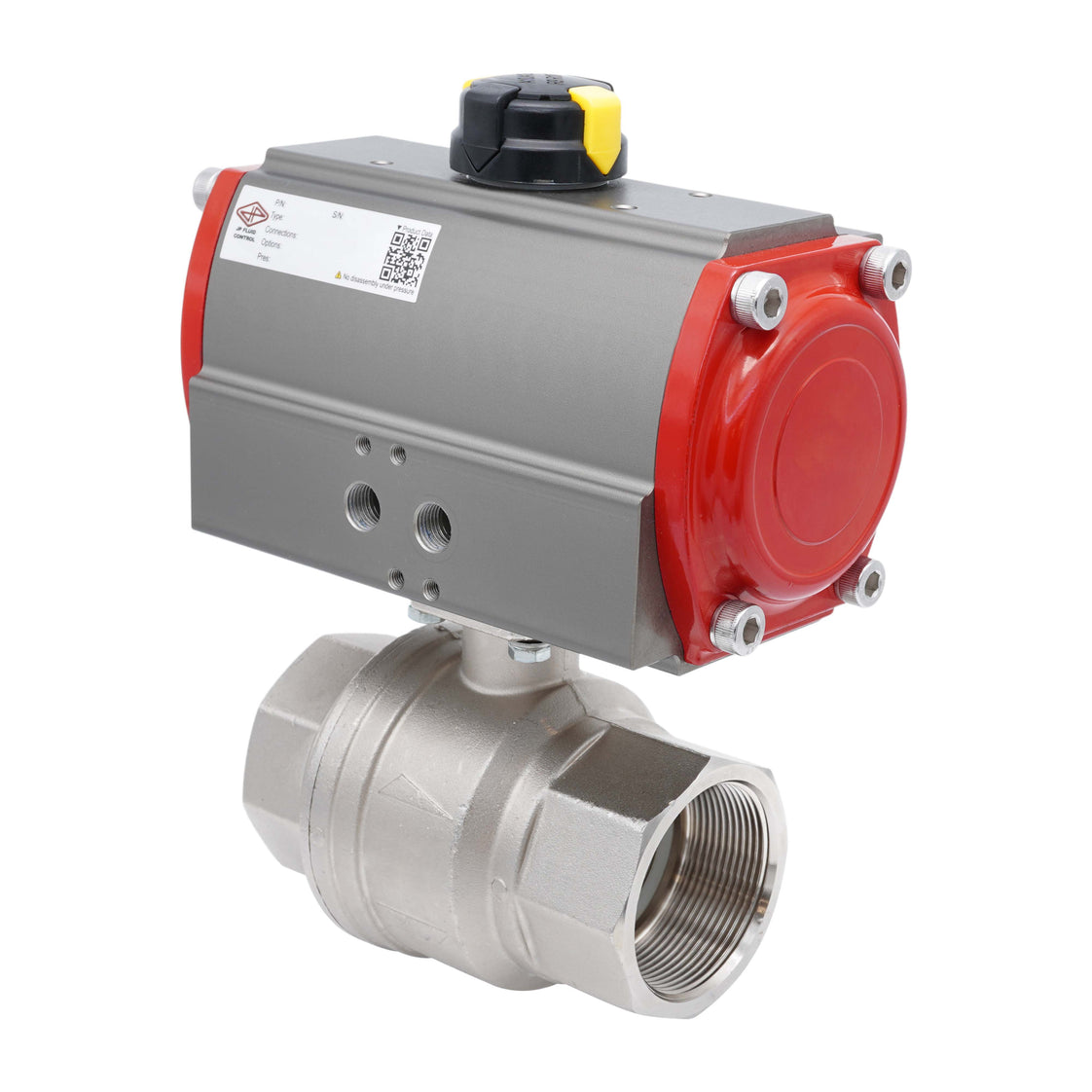

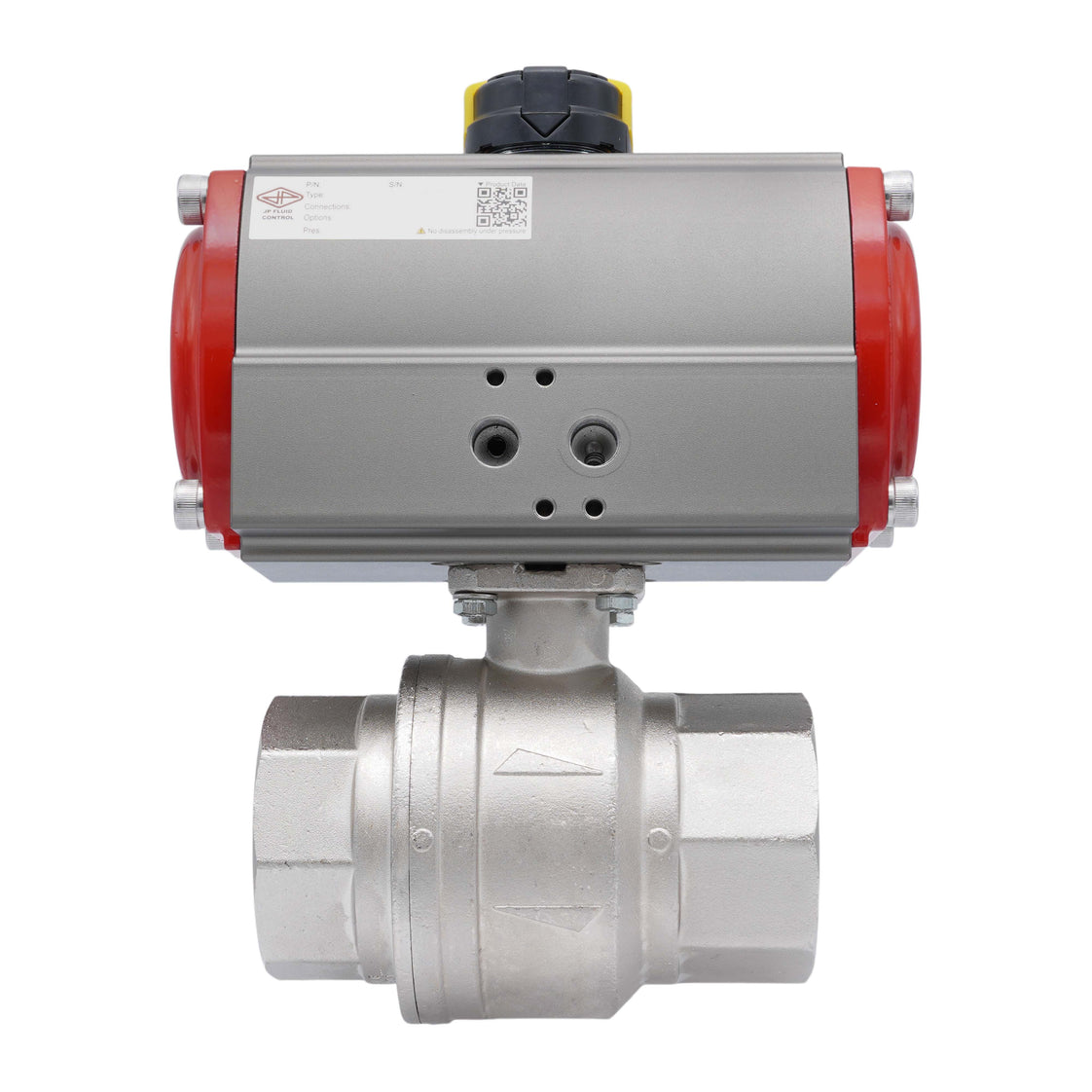

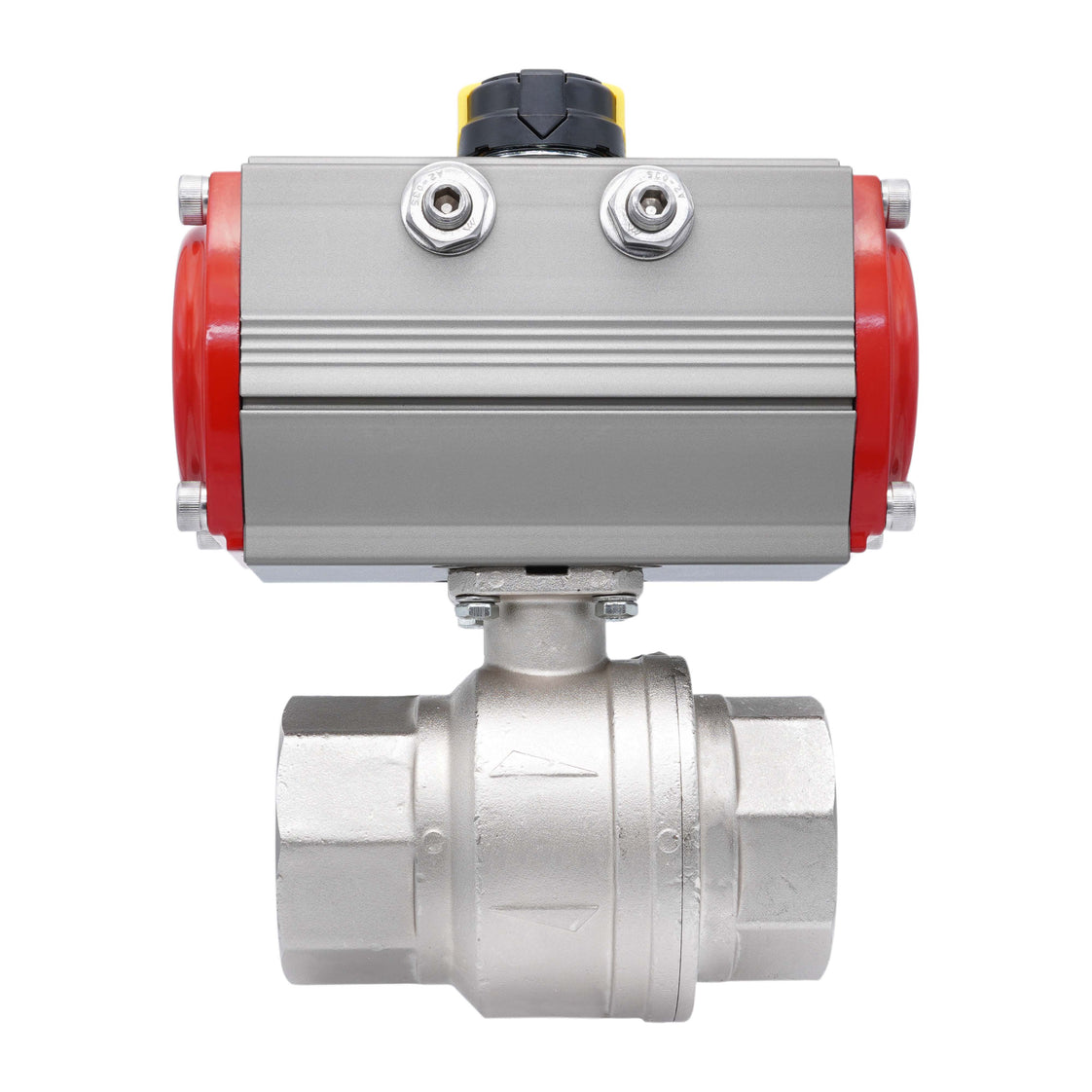

Vanne À Bille Pneumatique G3'' Laiton Double Effet
Avis : Ce produit est discontinué, une possible alternative est V3M4V
Cette vanne à bille 2 voies est actionnée pneumatiquement, avec un alésage de 76 mm et des connexions filetées G3 pouces. Elle est adaptée pour des températures moyennes de -20 à 120°C (-4 à 248°F) et des pressions allant jusqu'à 25 bar (363 psi). La valeur Kv est de 615 m³/h (Cv=711). Kv exprime le débit d'eau en m³/h à une chute de pression d'un bar.
La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en laiton avec un joint en PTFE, ce qui la rend adaptée pour l'eau, l'air, l'huile, le carburant, le lubrifiant et le vide. Ce modèle est également adapté pour des applications de gaz, avec approbation DVGW.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon, double effet, avec un corps en aluminium anodisé dur de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL2BA-300), l'actionneur (V3JKR/PR05D) et les accessoires de montage.
Avis : Ce produit est discontinué, une possible alternative est V3M4V
Description
Cette vanne à bille 2 voies est actionnée pneumatiquement, avec un alésage de 76 mm et des connexions filetées G3 pouces. Elle est adaptée pour des températures moyennes de -20 à 120°C (-4 à 248°F) et des pressions allant jusqu'à 25 bar (363 psi). La valeur Kv est de 615 m³/h (Cv=711). Kv exprime le débit d'eau en m³/h à une chute de pression d'un bar.
La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en laiton avec un joint en PTFE, ce qui la rend adaptée pour l'eau, l'air, l'huile, le carburant, le lubrifiant et le vide. Ce modèle est également adapté pour des applications de gaz, avec approbation DVGW.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon, double effet, avec un corps en aluminium anodisé dur de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL2BA-300), l'actionneur (V3JKR/PR05D) et les accessoires de montage.
Avantages :
- Montage direct d'une vanne solénoïde Namur 1/4 pouce possible
- Peut être équipé d'un boîtier de fin de course (VDI/VDE 3845 80 x 30)
- Ouverture/fermeture rapide
- Indicateur mécanique clair en haut montrant la position de la vanne
- Garantie de 500 000+ cycles pour l'actionneur pneumatique
- Ce modèle est adapté pour des applications de gaz, avec approbation DVGW
- Adapté pour une large variété de liquides et de gaz non agressifs
Inconvénients :
- Pas de certificat ATEX ou SIL
