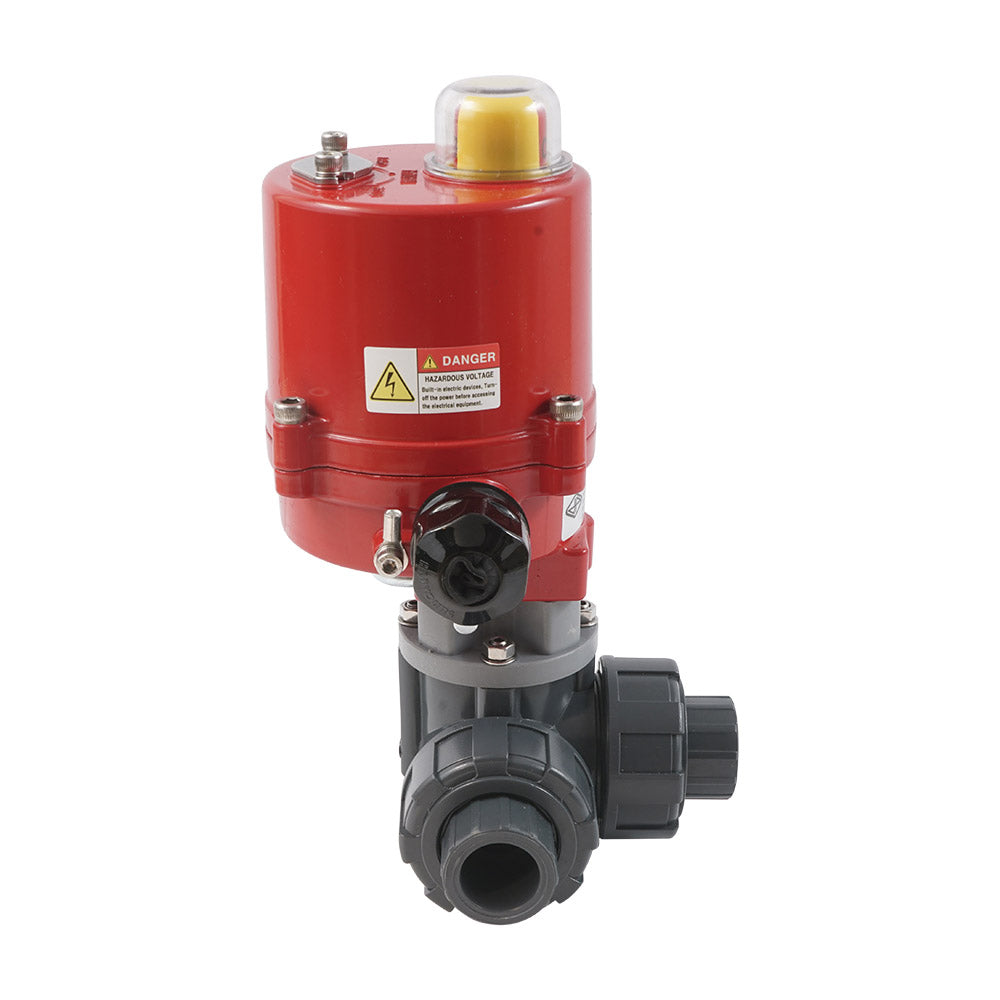

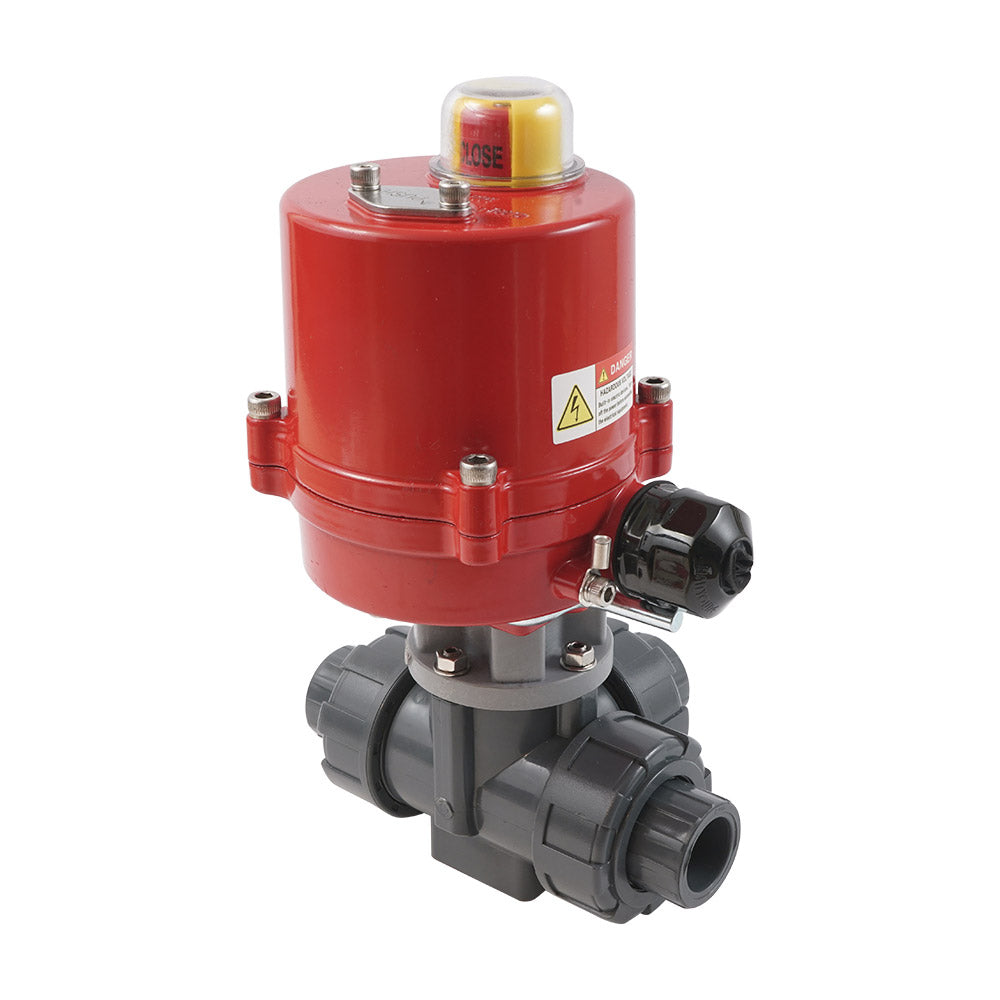

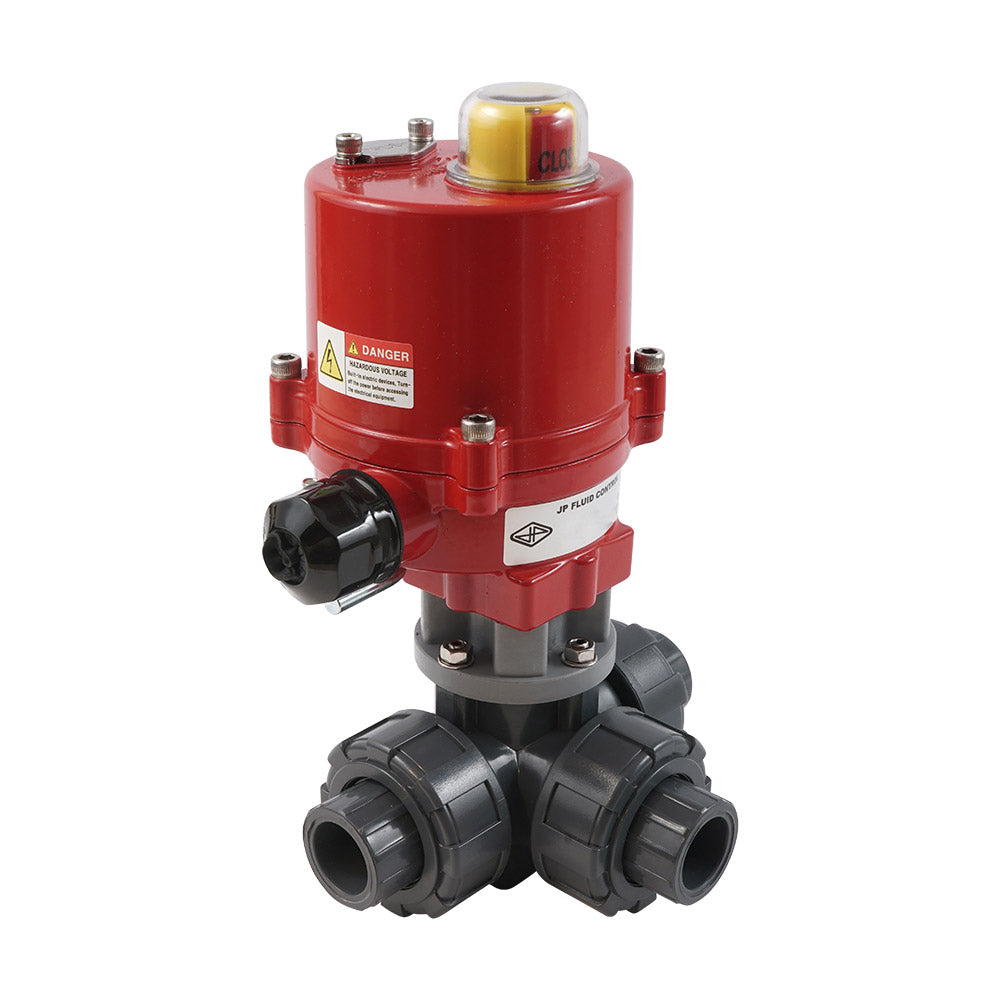

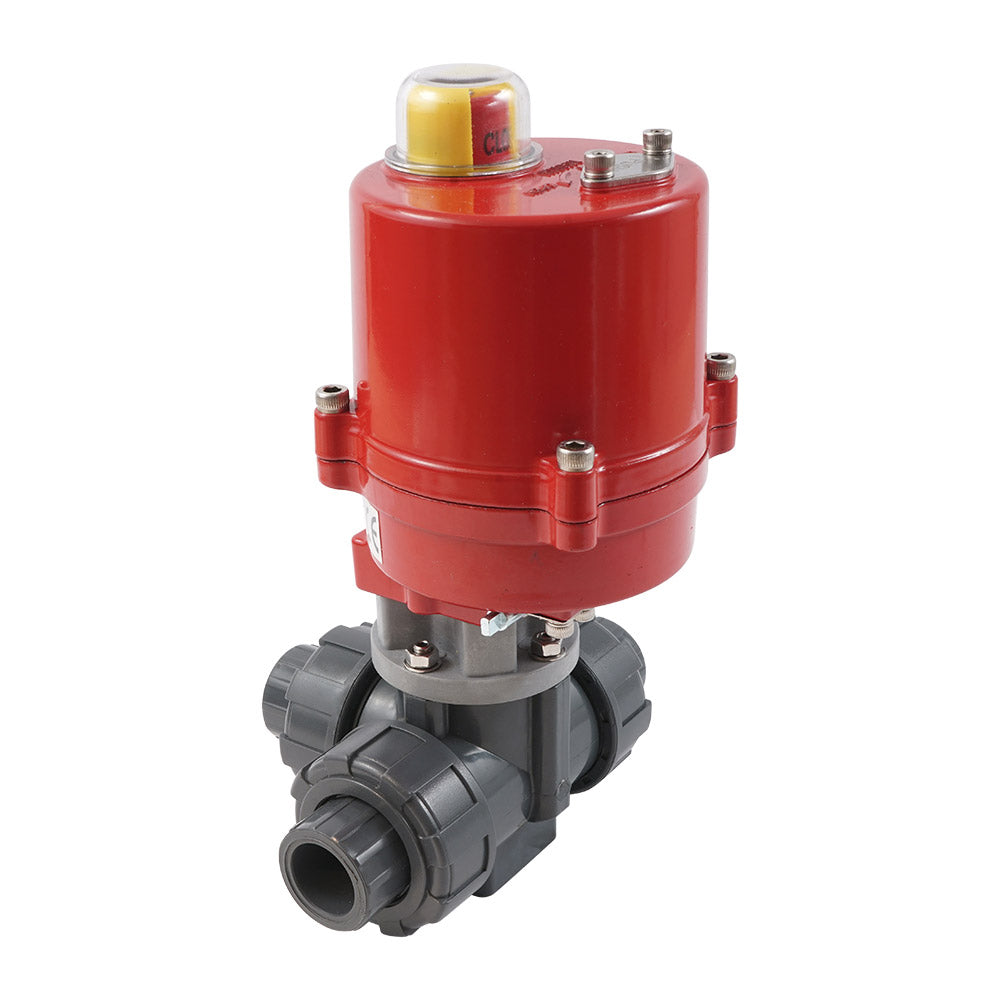

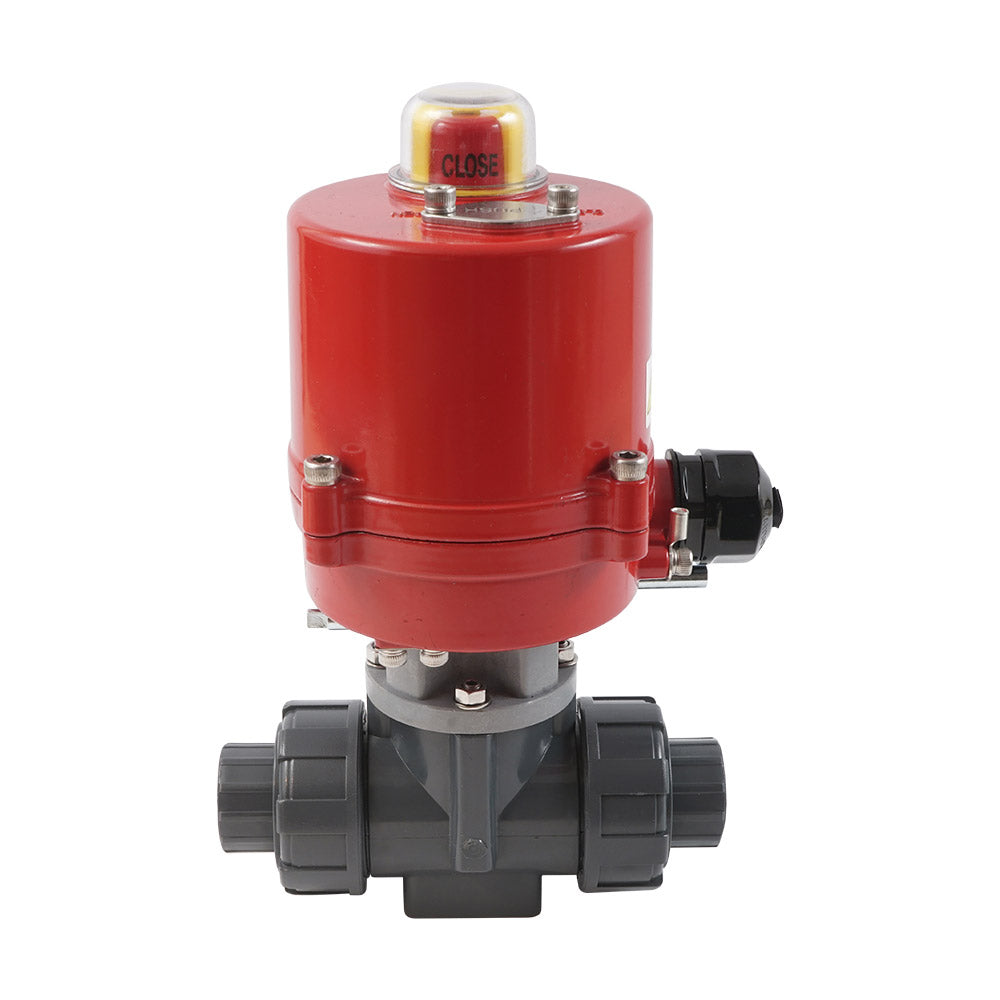

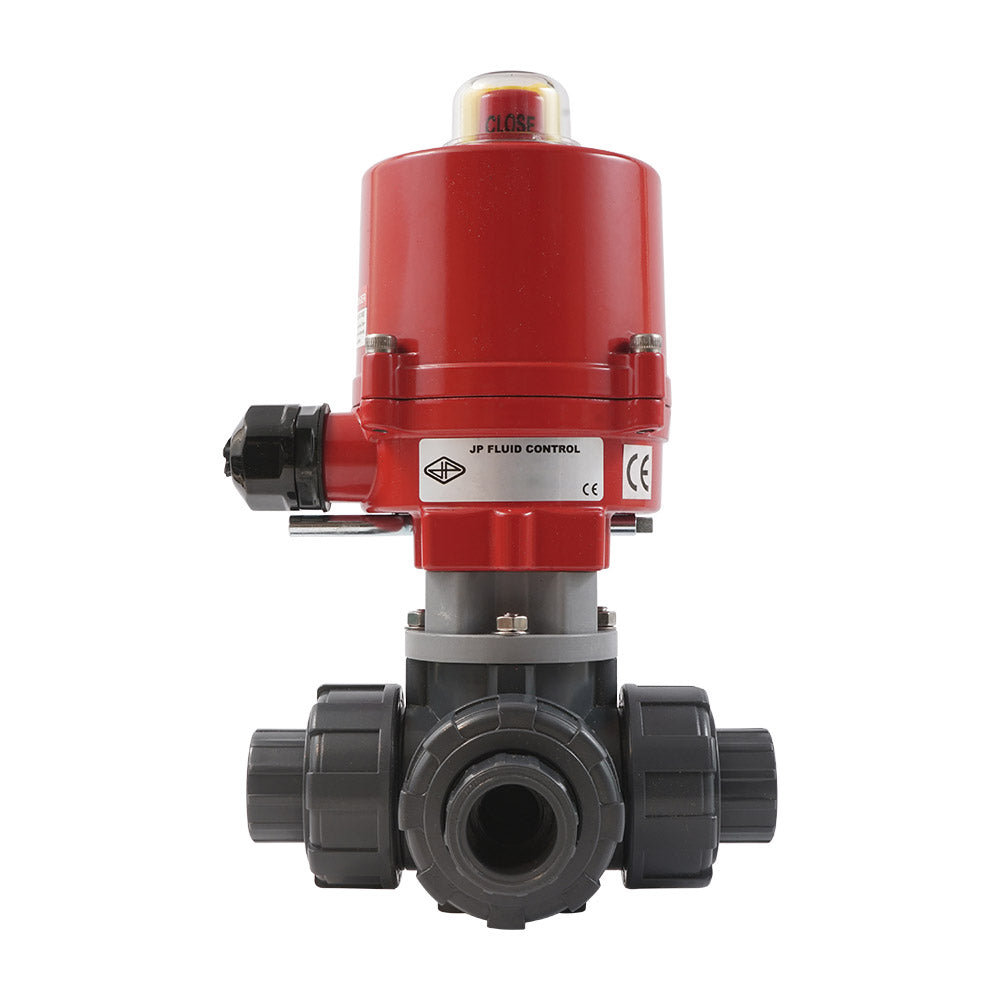

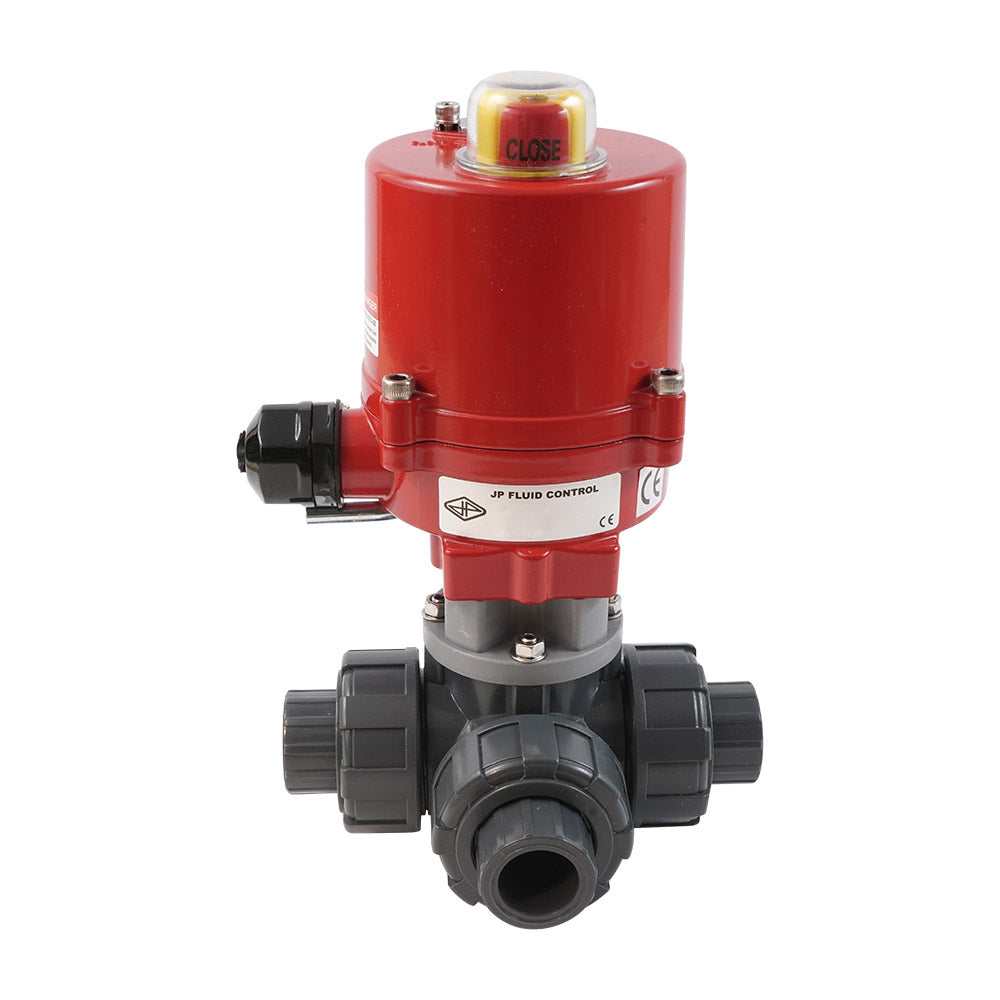

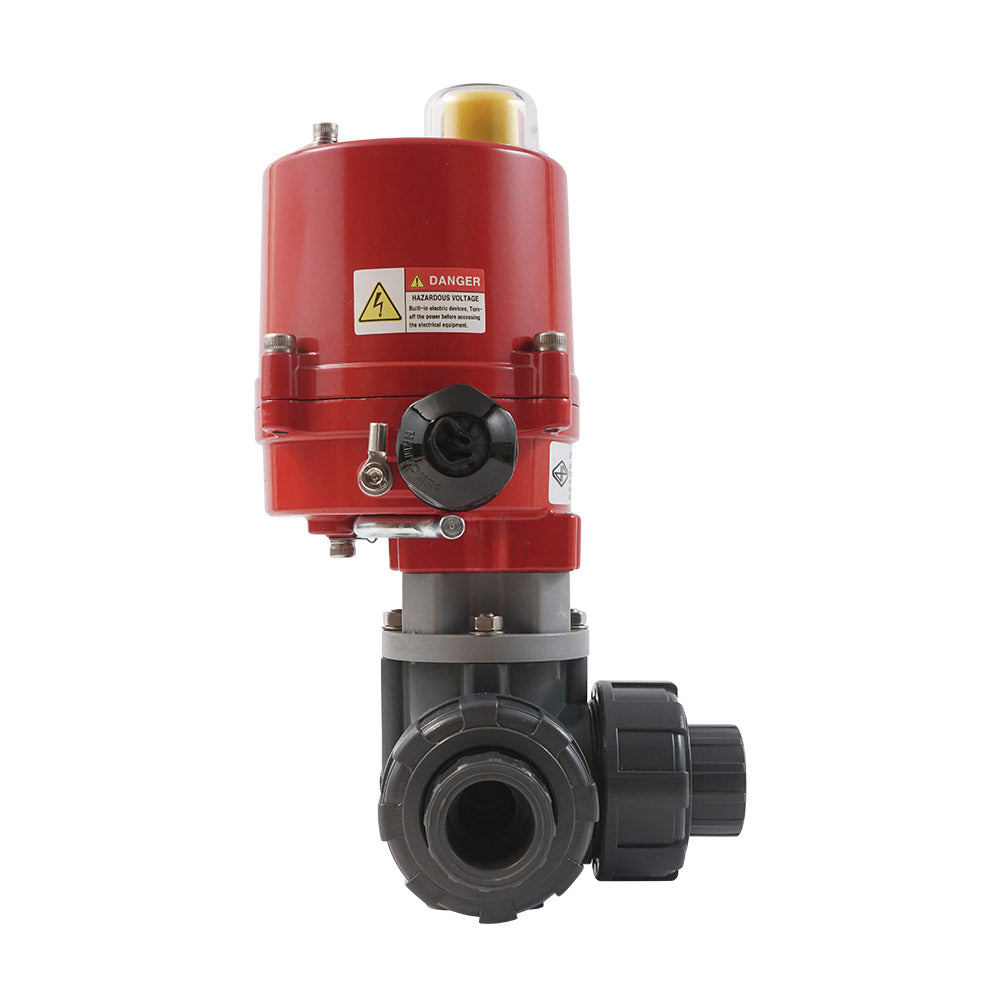

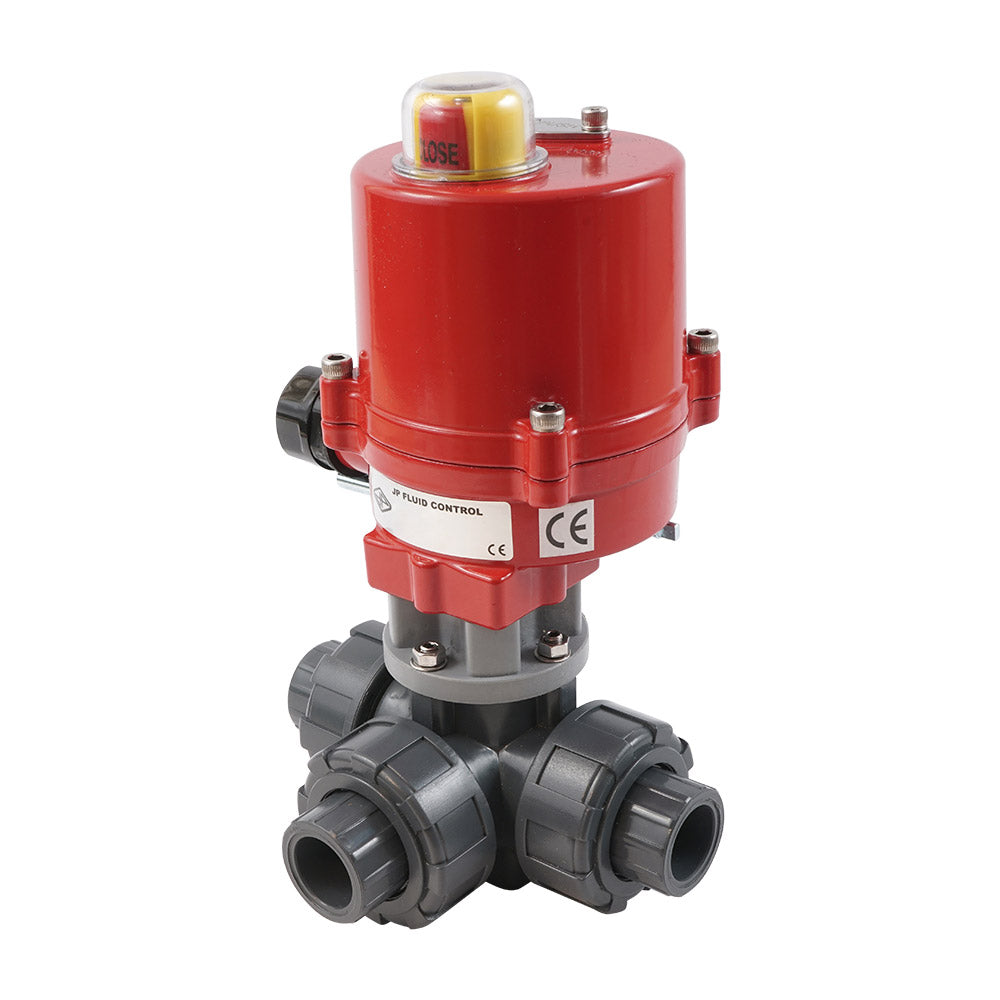

G1/2'' Vanne A Bille PVC électrique 3 Voies Perçage En L 24 V CA/CC PTFE/EPDM

Cette vanne a bille PVC électrique 3 voies (perçage en L) robuste et économe en énergie de Tameson peut etre utilisée pour le contrôle du débit avec de l'eau contaminée ou des médias corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). La vanne possede des raccords filetés femelles G 1/2 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont fabriqués en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 14 mm, avec une valeur Kv de 3,5 m³/h (Cv = 4,05 gpm). Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient aux températures de 0 a 60°C (32 a 140°F).

L'actionneur convient a la fois au courant continu (CC) 24 volts et au courant alternatif (CA) 24 volts 50/60 Hz. Grâce aux commutateurs de la carte de circuit imprimé, l'actionneur peut etre réglé sur CA ou CC. Le réglage par défaut en usine est le courant continu (CC). L'actionneur dispose d'un boîtier en aluminium robuste (IP67, a condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 a 90 degrés en 8 secondes. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés a 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut etre ajustée par l'utilisateur. Un indicateur de position mécanique situé en haut de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours. Livré non assemblé, comprenant la vanne a bille (V3KKJ), l'actionneur (AG-040-B) et les accessoires de montage.

Avantages :

• Temps de commutation de seulement 8 secondes
• Boîtier d'actionneur IP67 robuste
• Compatible 24V CA et CC (réglable par commutateur)
• Deux interrupteurs de fin de course supplémentaires pour le retour de position
• Commande manuelle de secours
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille est dotée d'un port en L. La rotation de la bille de 90 degrés permet de basculer entre deux circuits.

Schéma de la fonction de circuit des vannes a perçage en L

Schéma de câblage électrique

L'actionneur fonctionne avec du courant continu 24 volts et du courant alternatif 24 volts (50/60 Hz). Sur la carte de circuit imprimé se trouvent deux petits commutateurs pour régler l'actionneur sur CA ou CC. Le réglage par défaut est CC. L'actionneur consomme nominalement 0,2 A et 1,2 A au couple maximal. L'actionneur dispose d'une commande 3 points. Les bornes 1 et 2 sont connectées en permanence a l'alimentation électrique. Les bornes 3 et 4 sont destinées aux signaux de commande. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne connectez jamais les bornes 3 et 4 en meme temps pour éviter les courts-circuits et les dommages. L'actionneur dispose de deux interrupteurs de fin de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est completement ouverte ou completement fermée. Ces interrupteurs sont réglés en usine et ne peuvent pas etre ajustés par l'utilisateur. De plus, il y a deux interrupteurs auxiliaires pour le retour de position externe (par ex. vers un automate programmable ou un voyant lumineux). La position angulaire des interrupteurs auxiliaires peut etre ajustée par l'utilisateur - les interrupteurs de coupure moteur ne peuvent pas etre ajustés. Connectez toujours la mise a la terre et n'utilisez pas les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-B. Avant d'utiliser le courant alternatif, les commutateurs de la carte de circuit imprimé doivent d'abord etre réglés.

Assemblage

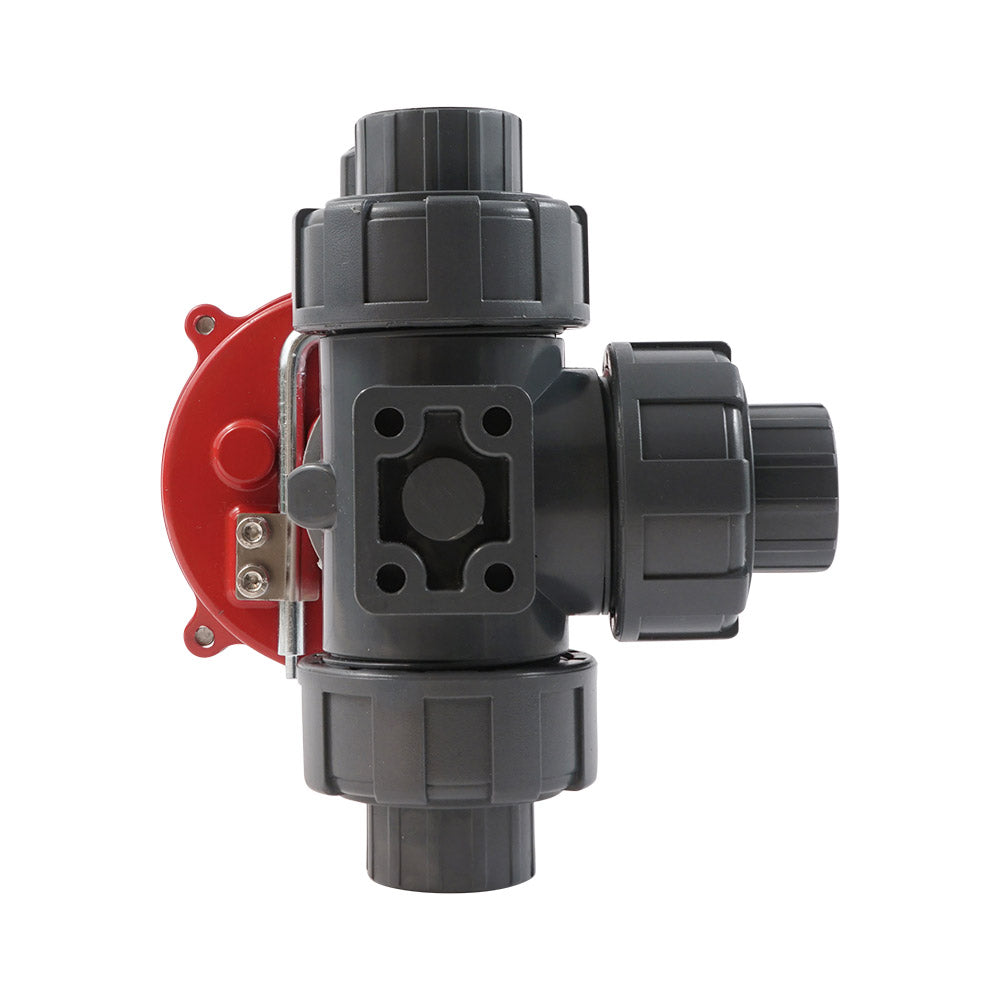

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour relier l'actionneur a l'axe de la vanne. Fixez l'actionneur a la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre tuyauterie existante.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage nécessaires.
