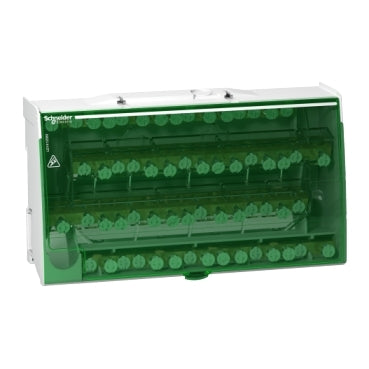

Schneider Electric Bloc terminal de distribution INS - LGY412560
Avis : Ce produit sera discontinué à l'avenir
Bornier de distribution INS Schneider Electric, section de conducteur 35mm², 4 pôles.
Avis : Ce produit sera discontinué à l'avenir
Description
Les blocs de distribution à vis Linergy DS peuvent être installés sur un rail Din standard ou sur une plaque de montage. Il est spécialement conçu pour les installations 4P. Le nombre de pôles est de 4. La capacité totale de connexion est de 60 trous (4x15). Le courant de fonctionnement nominal Ie est de 125A. Le courant nominal de crête Ipk/60ms est de 18kA, Ipk/6ms est de 28kA. Le courant nominal de courte durée Icw selon la norme IEC/EN 60947-7-1 est de 4,2kA ms/1s. Il mesure 20 en pas de 9 mm.
La capacité du terminal est de :
- 1x9mm de diamètre
- 3x8,5mm de diamètre
- 4x6,5mm de diamètre
La tension d'isolation nominale Ui est de 500VAC. La tension nominale de résistance aux chocs de l'Uimp est de 8kV. La tension de fonctionnement nominale de l'Ue est de 230VAC (Ph/N), 440VAC (Ph/Ph). Il fonctionne à une fréquence de 50 ou 60 Hz. Le degré de pollution est de 3. La catégorie de surtension est III. Selon la norme IEC/EN 60947-1, la tenue diélectrique est de 2500VAC. La section du noyau est de 35 mm2. Les dimensions sont les suivantes : 100 mm (H) x 162 mm (L) x 50,5 mm (P). Il pèse 559 g. La plage de température de fonctionnement est comprise entre -25°C et + 55°C. Il est conforme aux normes IEC/EN 60947-7-1 et IEC/EN 61439-1 & 2.
