Vanne à Globe Belimo 30mm Bride DN100 Kvs145 100-240VAC Sûr en Cas de Défaillance 150s 3 Points 2000N IP54 H6100R/AVK230A-3

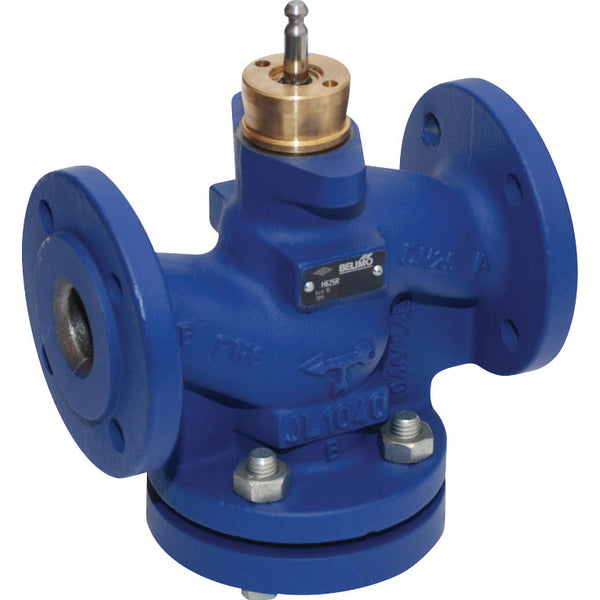

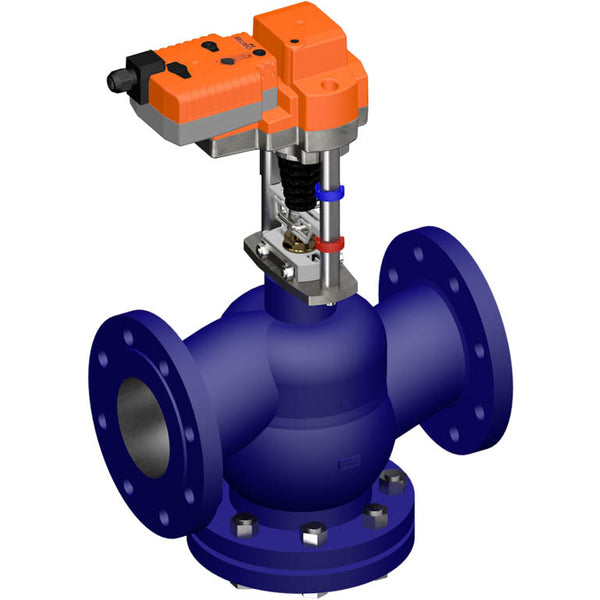

Il s'agit d'une vanne à globe 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 100 et la taille de la bride est DN 100. Le profil du cône de la vanne détermine la caractéristique d'écoulement à pourcentage égal. La différence de pression maximale est de 1,5 bar (21,8 psi). La vanne peut fonctionner entre 5 et 120 °C (41 à 248 °F). La valeur Kv de la vanne est de 145 m3/h, ce qui équivaut à une valeur Cv de 167,76 gpm. La longueur de course de la vanne est de 30 mm. L'actionneur nécessite une tension d'alimentation de 100-240 V CA. L'actionneur dispose d'une commande à trois points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant.

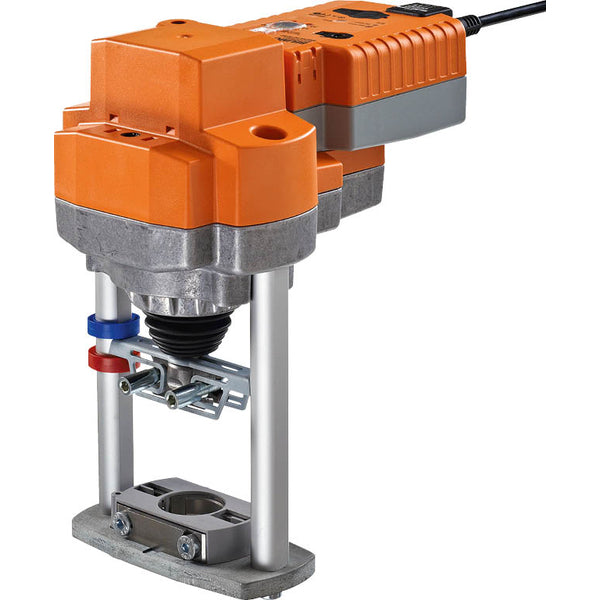

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Pendant l'actionnement, le commutateur de sens de course bascule la direction de marche en fonctionnement normal. Cependant, cela n'affecte pas la position fail-safe prédéfinie. Un déverrouillage manuel est possible avec un bouton-poussoir. Le train d'engrenages se désengage et l'actionneur se désolidarise pendant la durée où le bouton est enfoncé. Les ajustements de course peuvent être effectués à l'aide d'une clé Allen de 5 mm insérée en haut de l'actionneur, la tige s'allonge lorsqu'elle est tournée dans le sens des aiguilles d'une montre. L'actionneur peut être monté directement sur la vanne à globe à l'aide de mâchoires de serrage creuses ajustées et peut être tourné à 360° sur le col de la vanne. L'actionneur déplace la vanne vers la position de fonctionnement souhaitée simultanément à la charge des condensateurs intégrés. Si l'alimentation électrique est interrompue, la vanne passe à la position fail-safe choisie en utilisant l'énergie électrique stockée. Le réglage par défaut en usine rétracte la tige de l'actionneur. Lors de l'expédition de combinaisons vanne-actionneur, la direction du mouvement est définie en fonction du point de fermeture de la vanne. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Cela garantit que, en cas de panne de courant, l'actionneur peut passer de sa position actuelle à la position fail-safe à tout moment. La position fail-safe du bouton rotatif permet d'ajuster la position fail-safe préférée. La plage de réglage est basée sur la hauteur de course maximale de l'actionneur. En cas de panne de courant, l'actionneur se déplace vers la position fail-safe choisie en tenant compte d'un temps de pontage prédéfini en usine de 2 secondes. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Avantages :

• Le disque caractérisé intégré assure un écoulement à pourcentage égal, idéal pour les circuits de chauffage
• L'actionneur est équipé d'une fonction fail-safe
