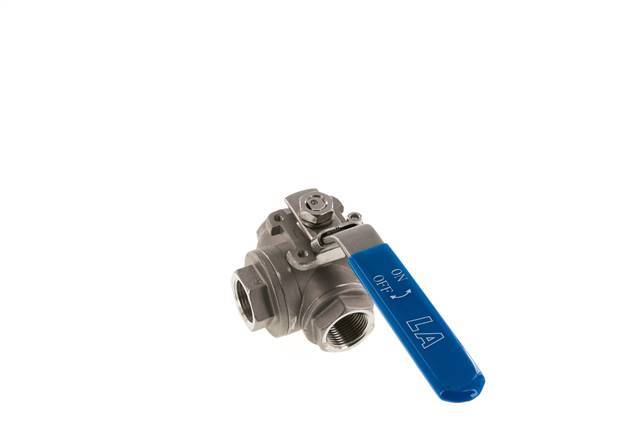

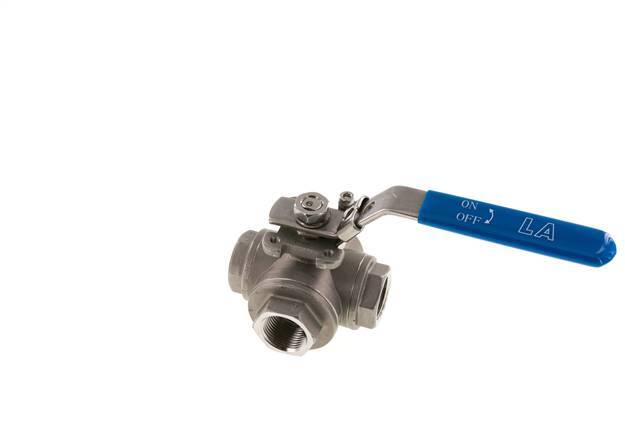

Robinet à boisseau sphérique en acier inoxydable 3/4 pouces à 3 voies et à orifice en T
Robinet à boisseau sphérique 3 voies en T en acier inoxydable avec orifices filetés G 3/4 pouce et poignée pour le contrôle de la direction du débit. Le diamètre de l'alésage de la valve est de 16 mm et la pression maximale est de 63 bars ou 914 psi. La vanne convient pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs. La plage de température s'étend de -20 à 200 °C (-4 à 392 °F). Boîtier en acier inoxydable, bille en acier inoxydable et joints en PTFE. L'entrée en pression est possible sur les trois ports. Convient aux commandes électriques et pneumatiques (ISO 5211 F04).
- Prix normal
- €208.94
- Prix normal
- €174.12
Description
Ce robinet à boisseau sphérique 3 voies en T en acier inoxydable, avec un diamètre d'alésage de 16 mm, est conçu pour contrôler la direction du flux. La vanne à orifice en T est dotée d'un orifice en forme de T dans la sphère, ce qui permet différentes fonctions de circuit. Le montage de la poignée dans une position angulaire différente permet d'actualiser la fonction du circuit. Veuillez consulter la fiche technique pour obtenir un diagramme des fonctions du circuit.
Le robinet est équipé d'orifices G 3/4 pouces. Il s'agit de BSPP (British Standard Pipe Parallel). Grâce à notre large gamme de raccords de 3/4 de pouce, vous pouvez le connecter à n'importe quel système de tuyauterie.Le boîtier de la vanne est en acier inoxydable, la bille est en acier inoxydable et les joints sont en PTFE. La vanne convient pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs jusqu'à une pression maximale de 63 bars ou 914 psi. La vanne peut être utilisée dans une plage de température allant de -20 à 200 °C (-4 à 392 °F). L'entrée en pression est possible sur les trois ports.Utiliser la poignée quart de tour pour actionner le robinet. En la faisant pivoter de 90 degrés, la vanne change la position de l'alésage et le sens du débit. Le manche est en acier inoxydable 1.4301. Les ports se chevauchent pendant la rotation de la balle. La vanne est équipée d'une bride conforme à la norme ISO 5211 F04. La vanne peut donc être actionnée électriquement ou pneumatiquement.Pour :
- Convient aux fluides agressifs grâce à la qualité de l'acier inoxydable
- Large plage de températures de fonctionnement (-20 à 200 °C -4 à 392 °F)
- Convient à l'actionnement électrique ou pneumatique grâce à la bride ISO-top F04
- Monter la poignée dans un angle différent pour modifier la fonction du circuit de l'orifice en T (voir la fiche technique).
- Prise de pression sur les trois ports
- Le levier de la vanne peut être verrouillé à l'aide d'un cadenas (vendu séparément).
Cons :
- Ne convient pas aux applications sous vide
Série BL3SH-AM
Voir notre série de robinets à boisseau sphérique 3 voies en laiton BL3SH-AM. Les orifices vont de 1/4 de pouce à 2 pouces. Le boîtier et la bille sont en acier inoxydable et les joints sont en PTFE. La vanne est adaptée à une pression de fonctionnement allant jusqu'à 63 bars ou 914 psi. Les vannes conviennent pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs. Les vannes peuvent être utilisées dans une plage de température allant de -20 à 200 °C (-4 à 392 °F). L'ensemble de la série est actionné par une poignée et convient à l'actionnement électrique et pneumatique. L'entrée de pression peut se trouver sur les trois ports. Les robinets à boisseau sphérique de la série BL3SH-AM de Tameson se caractérisent par une longue durée de vie.
