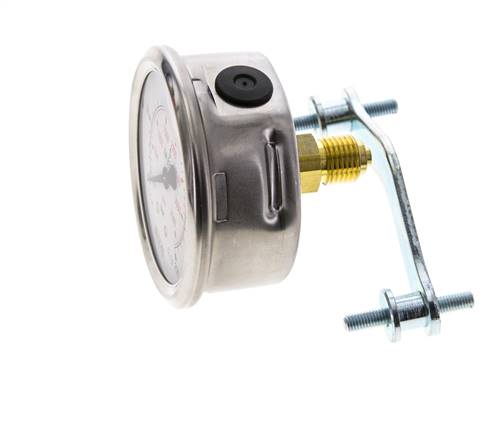

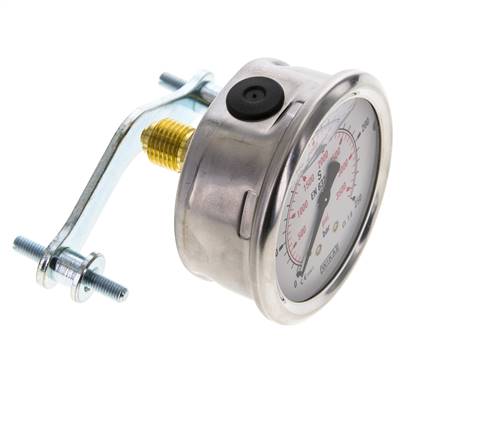

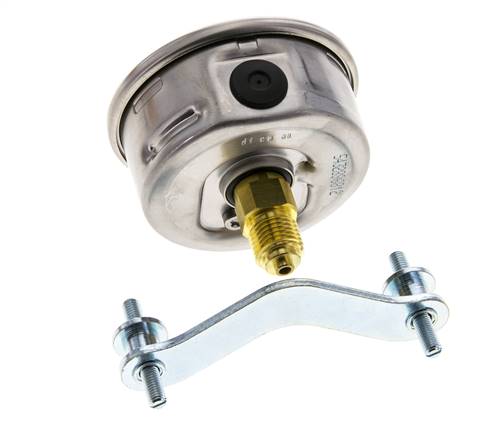

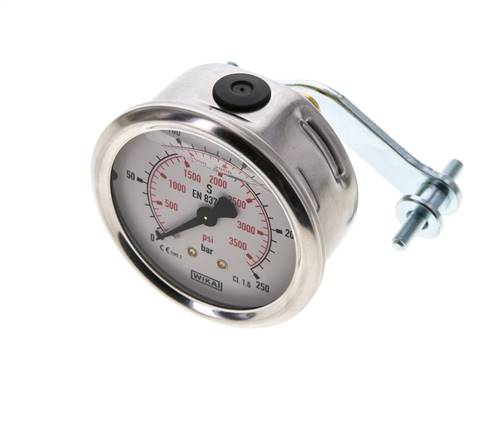

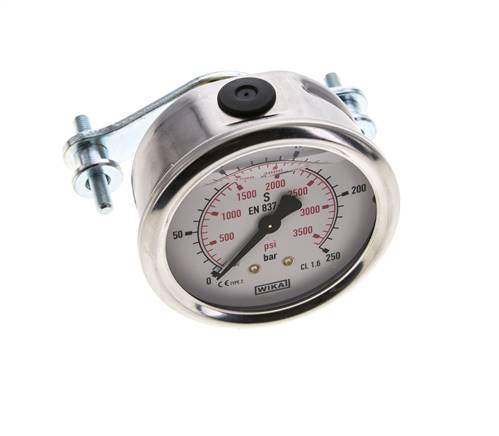

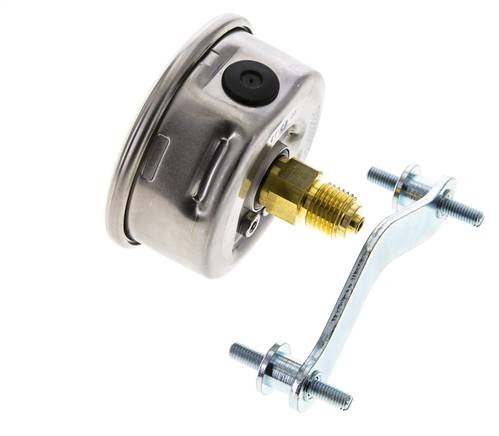

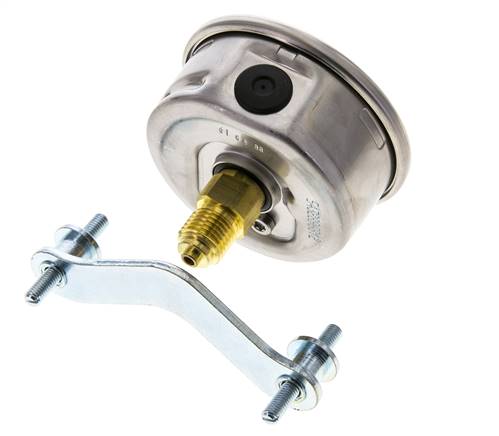

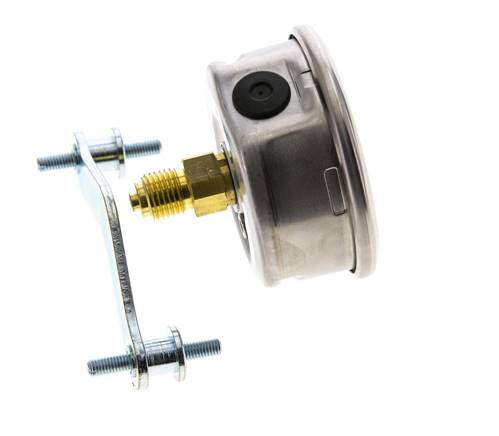

Manomètre à glycérine G1/4 raccord arrière 0 à 250 bar 63mm WIKA

Manomètre à glycérine pour montage sur panneau, 0 à 250 bar (≈3600 psi) avec graduations de 10 bar. La classe de précision 1,6 correspond à ±1,6% de l'étendue de mesure, l'erreur max. est donc de ±4 bar sur tout le cadran. Pour une pression stable, maintenez la pression de service à 180 bar maximum (75% de la pleine échelle). Pour une pression pulsée, maintenez-la à 160 bar maximum (2/3 de la pleine échelle). Le remplissage de glycérine amortit l'aiguille, de sorte que le cadran reste lisible en cas de vibrations et de pulsations de pression. Élément de mesure en alliage de cuivre et raccord en laiton. Pour les fluides agressifs, choisissez un manomètre dont les pièces en contact avec le fluide sont en acier inoxydable. Le filetage G 1/4 du raccord arrière central comporte un centrage pour un joint profilé. Boîtier en acier inoxydable de 63 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage de 0 à 250 bar, erreur max. ±4 bar (classe 1,6)
• Remplissage de glycérine contre les vibrations et les pulsations
• Boîtier en acier inoxydable de 63 mm, IP65
• Double échelle en bar et psi
• Raccord arrière G 1/4, équerre de fixation incluse

Inconvénients :

• Élément de mesure en alliage de cuivre, ne convient pas aux fluides agressifs
• Ne convient pas à une utilisation au-dessus de 60 °C ou en dessous de -20 °C
• Cadran de 63 mm ; pour une lecture à distance, choisissez la version de 100 mm

Série :

Manomètres à glycérine pour montage sur panneau avec boîtier en acier inoxydable 1.4301, cadran de 63 mm ou 100 mm et protection IP65. Plages de -1 à 0 bar (vide) jusqu'à 0 à 1000 bar. Les manomètres de 63 mm ont un raccord arrière central G 1/4 et une classe de précision 1,6. Les manomètres de 100 mm ont un raccord arrière excentré G 1/2 et une classe de précision 1,0. Raccord en laiton et élément de mesure en alliage de cuivre. Élément de mesure en acier inoxydable 1.4404 (316L) au-delà de 400 bar sur les manomètres de 63 mm et à partir de 100 bar sur les manomètres de 100 mm. Fenêtre en plastique transparent, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). -20 à 60 °C. Également disponible avec filetage NPT.
