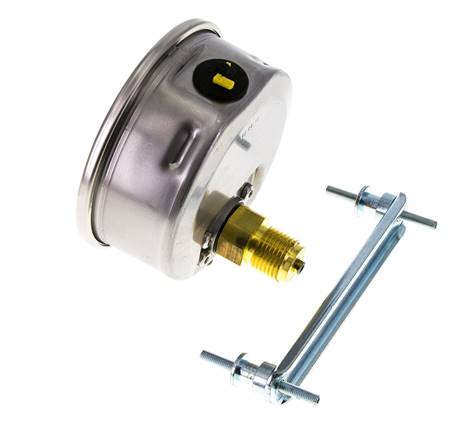

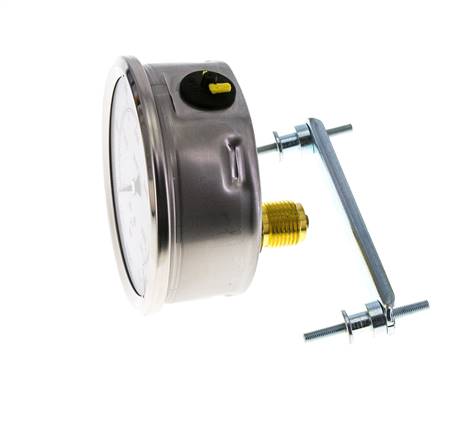

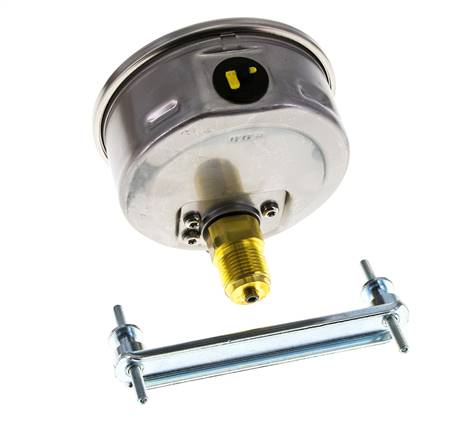

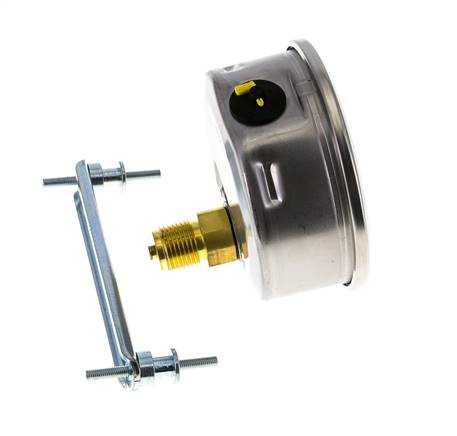

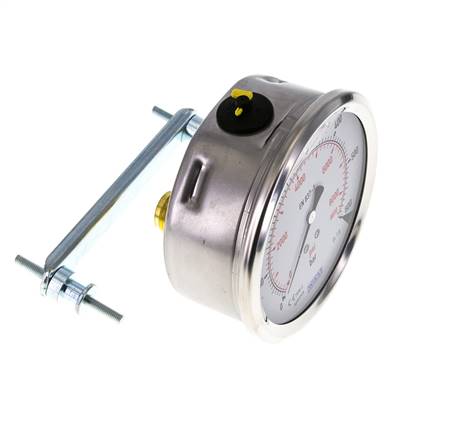

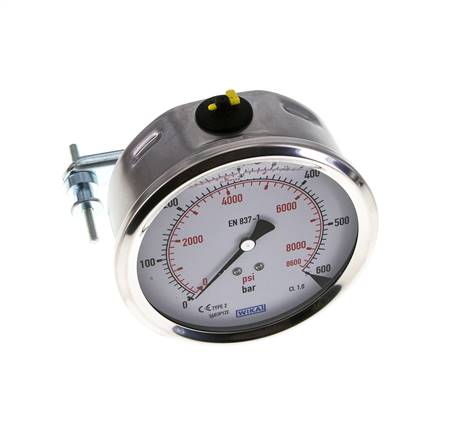

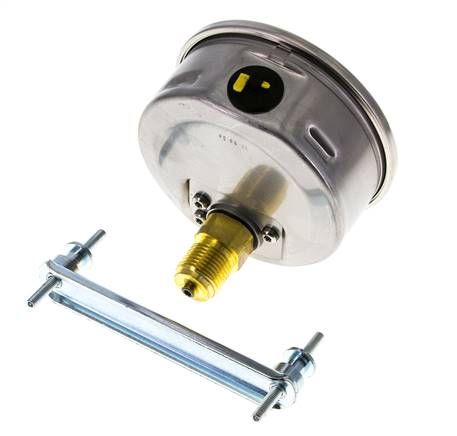

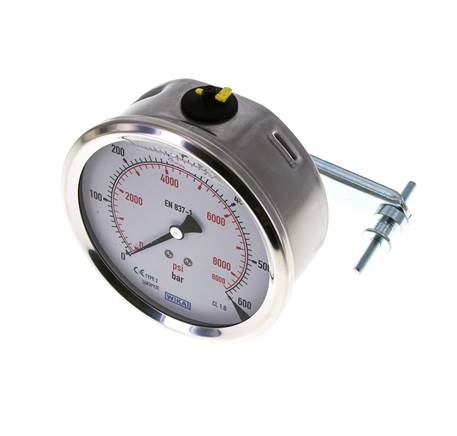

Manomètre à glycérine G1/2 raccord arrière 0 à 600 bar 100mm WIKA

Manomètre rempli de glycérine pour montage sur tableau, 0 à 600 bar (≈8700 psi) avec graduation de 10 bar. La classe de précision 1 correspond à ±1 % de l'étendue de mesure, soit une erreur max. de ±6 bar sur tout le cadran. Pour une pression stable, maintenez la pression de service à 450 bar maximum (75 % de la pleine échelle). Pour une pression pulsée, maintenez-la à 400 bar maximum (2/3 de la pleine échelle). Le remplissage de glycérine amortit l'aiguille, de sorte que le cadran reste lisible en cas de vibrations et de pulsations de pression. Élément de mesure en acier inoxydable 1.4404 (316l) et raccord en laiton. Pour les fluides agressifs, choisissez un manomètre avec des pièces en contact avec le fluide en acier inoxydable. Le filetage G 1/2 à l'arrière excentré comporte un ergot de centrage pour un joint profilé. Boîtier en acier inoxydable de 100 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage de 0 à 600 bar, erreur max. ±6 bar (classe 1)
• Remplissage de glycérine contre les vibrations et les pulsations
• Boîtier en acier inoxydable de 100 mm, IP65
• Double échelle en bar et psi
• Raccord arrière G 1/2, équerre de fixation incluse

Inconvénients :

• Raccord en laiton, ne convient pas aux fluides agressifs
• Ne convient pas à une utilisation au-dessus de 60 °C ou en dessous de -20 °C

Série :

Manomètres de tableau remplis de glycérine avec boîtier en acier inoxydable 1.4301, cadran de 63 mm ou 100 mm et protection IP65. Plages de -1 à 0 bar (vide) jusqu'à 0 à 1000 bar. Les manomètres de 63 mm ont un raccord arrière central G 1/4 et une classe de précision 1,6. Les manomètres de 100 mm ont un raccord arrière excentré G 1/2 et une classe de précision 1,0. Raccord en laiton et élément de mesure en alliage de cuivre. Élément de mesure en acier inoxydable 1.4404 (316L) au-dessus de 400 bar pour les manomètres de 63 mm et à partir de 100 bar pour les manomètres de 100 mm. Voyant en plastique transparent, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). -20 à 60 °C. Également disponible avec filetage NPT.
