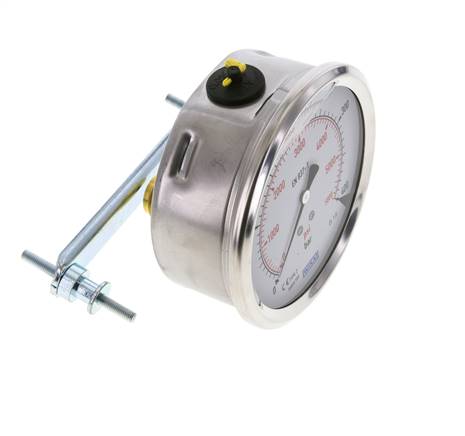

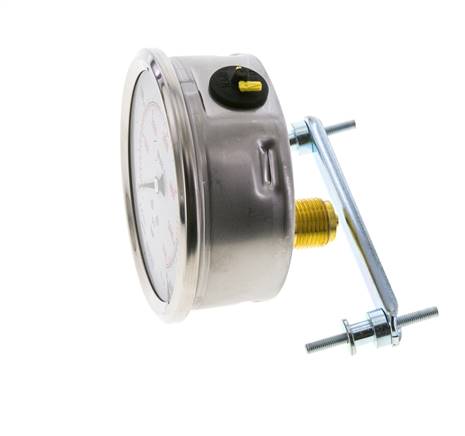

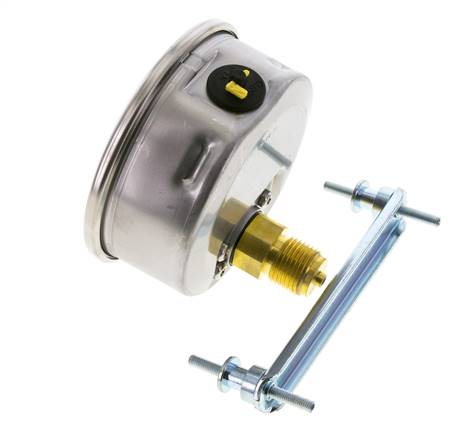

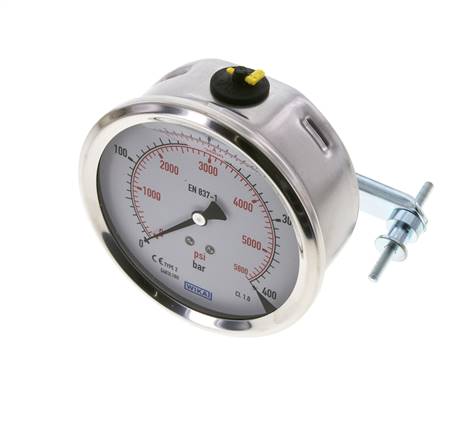

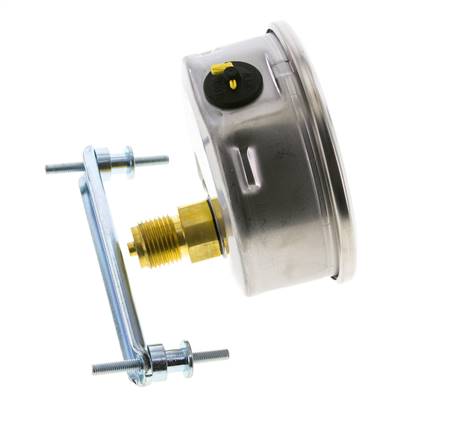

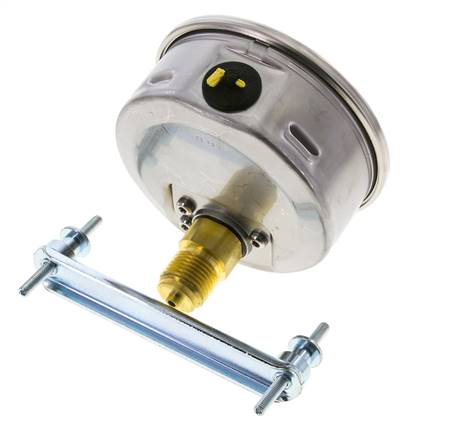

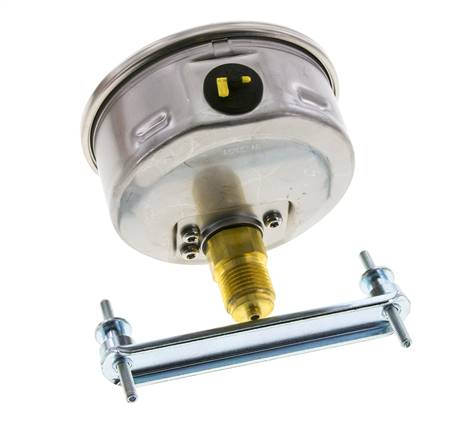

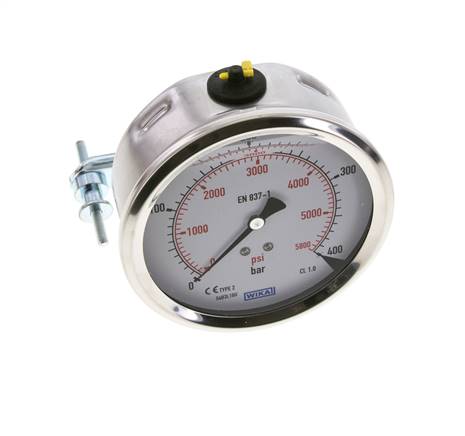

Manomètre à glycérine G1/2 raccord arrière 0 à 400 bar 100mm WIKA

Manomètre rempli de glycérine pour montage sur tableau, 0 à 400 bar (≈5800 psi) avec graduations de 10 bar. La classe de précision 1 correspond à ±1 % de l’étendue de mesure, soit une erreur max. de ±4 bar sur tout le cadran. Pour une pression stable, maintenez la pression de service à 300 bar ou moins (75 % de la pleine échelle). Pour une pression pulsée, maintenez-la à 260 bar ou moins (2/3 de la pleine échelle). Le remplissage de glycérine amortit l’aiguille, de sorte que le cadran reste lisible sous vibrations et pulsations de pression. Élément de mesure en acier inoxydable 1.4404 (316l) et raccord en laiton. Pour les fluides agressifs, choisissez un manomètre avec des pièces en contact avec le fluide en acier inoxydable. Le filetage G 1/2 à l’arrière excentré possède un épaulement de centrage pour un anneau d’étanchéité profilé. Boîtier en acier inoxydable de 100 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage de 0 à 400 bar, erreur max. ±4 bar (classe 1)
• Remplissage de glycérine contre les vibrations et les pulsations
• Boîtier en acier inoxydable de 100 mm, IP65
• Double échelle en bar et psi
• Raccordement arrière G 1/2, équerre de fixation incluse

Inconvénients :

• Raccord en laiton, ne convient pas aux fluides agressifs
• Ne convient pas à une utilisation au-dessus de 60 °C ou en dessous de -20 °C

Série :

Manomètres de tableau remplis de glycérine avec boîtier en acier inoxydable 1.4301, cadran de 63 mm ou 100 mm et protection IP65. Plages de -1 à 0 bar (vide) jusqu’à 0 à 1000 bar. Les manomètres de 63 mm ont un raccordement arrière central G 1/4 et une classe de précision 1,6. Les manomètres de 100 mm ont un raccordement arrière excentré G 1/2 et une classe de précision 1,0. Raccord en laiton et élément de mesure en alliage de cuivre. Élément de mesure en acier inoxydable 1.4404 (316L) au-dessus de 400 bar sur les manomètres de 63 mm et à partir de 100 bar sur les manomètres de 100 mm. Fenêtre en plastique transparent, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). -20 à 60 °C. Également disponible avec filetage NPT.
