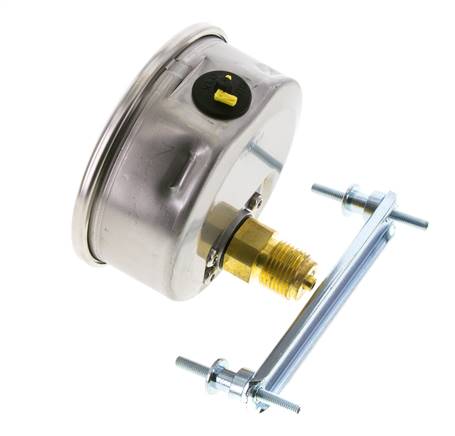

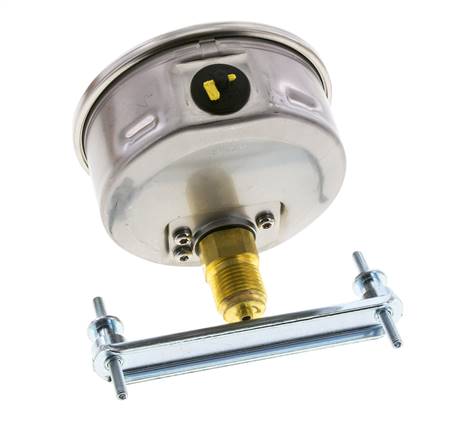

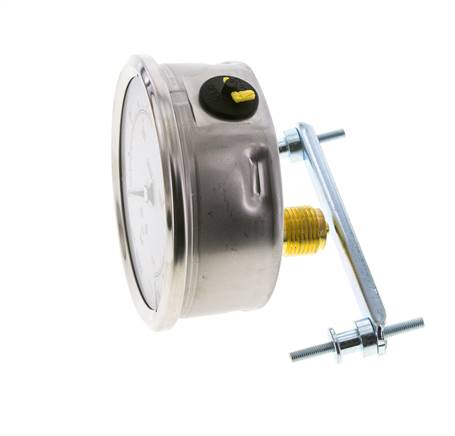

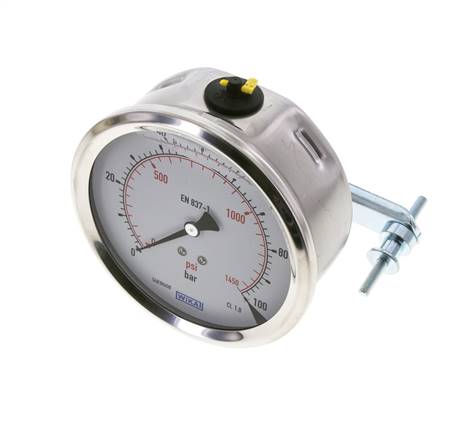

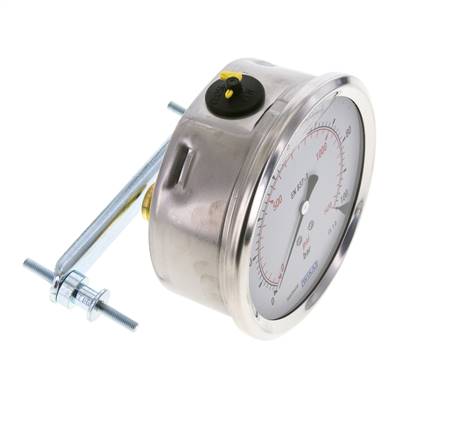

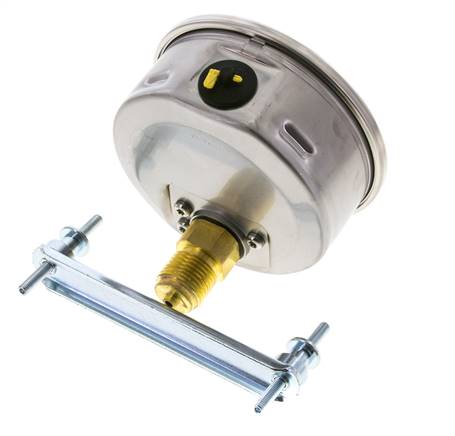

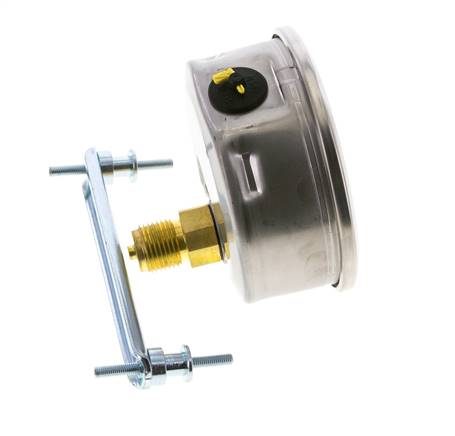

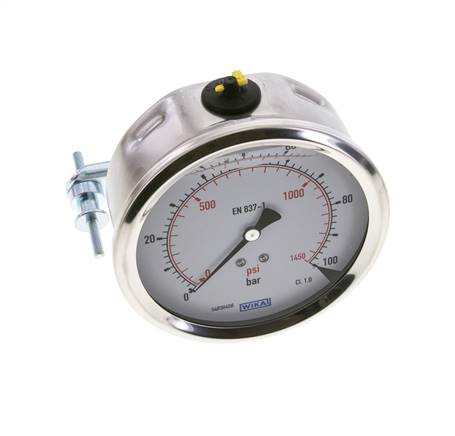

Manomètre à glycérine G1/2 raccord arrière 0 à 100 bar 100mm WIKA

Manomètre à glycérine pour montage en panneau, 0 à 100 bar (≈1500 psi) avec graduations de 5 bar. La classe de précision 1 correspond à ±1% de l'étendue de mesure, l'erreur max. est donc de ±1 bar sur tout le cadran. Pour une pression stable, maintenez la pression de service à 75 bar au plus (75% de la pleine échelle). Pour une pression pulsée, maintenez-la à 66 bar au plus (2/3 de la pleine échelle). Le remplissage à la glycérine amortit l'aiguille, de sorte que le cadran reste lisible en cas de vibrations et de pulsations de pression. Élément de mesure en acier inoxydable 1.4404 (316l) et raccord en laiton. Pour les fluides agressifs, choisissez un manomètre dont les pièces en contact avec le fluide sont en acier inoxydable. Le filetage G 1/2 du raccord arrière excentré comporte un épaulement de centrage pour un anneau d’étanchéité profilé. Boîtier en acier inoxydable de 100 mm, IP65, double échelle en bar et psi. Équerre de fixation en acier galvanisé incluse. -20 à 60 °C.

Avantages :

• Plage de 0 à 100 bar, erreur max. ±1 bar (classe 1)
• Remplissage à la glycérine contre les vibrations et les pulsations
• Boîtier en acier inoxydable de 100 mm, IP65
• Double échelle en bar et psi
• Raccord arrière G 1/2, équerre de fixation incluse

Inconvénients :

• Raccord en laiton, déconseillé pour les fluides agressifs
• Ne pas utiliser au-dessus de 60 °C ni en dessous de -20 °C

Série :

Manomètres à glycérine pour montage en panneau avec boîtier en acier inoxydable 1.4301, cadran de 63 mm ou 100 mm et protection IP65. Plages de -1 à 0 bar (vide) jusqu'à 0 à 1000 bar. Les manomètres de 63 mm ont un raccord arrière central G 1/4 et une classe de précision 1,6. Les manomètres de 100 mm ont un raccord arrière excentré G 1/2 et une classe de précision 1,0. Raccord en laiton et élément de mesure en alliage de cuivre. Élément de mesure en acier inoxydable 1.4404 (316L) au-dessus de 400 bar pour les manomètres de 63 mm et à partir de 100 bar pour les manomètres de 100 mm. Fenêtre en plastique transparent, équerre de fixation en acier galvanisé, double échelle en bar (noir) et psi (rouge). -20 à 60 °C. Également disponible avec filetage NPT.
