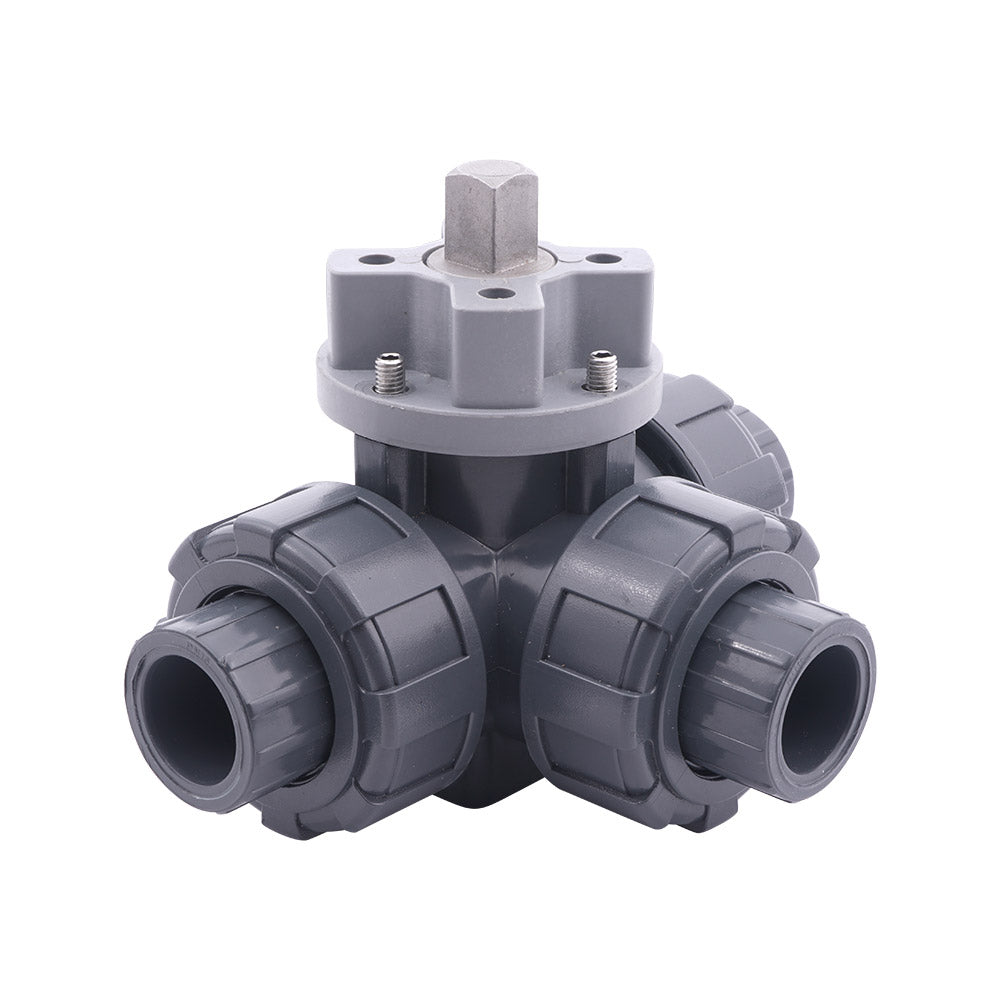

Vanne a bille PVC 3 voies T percage Manchon A Coller 75mm ISO-top F05 10 bar PTFE/EPDM
Cette vanne a bille PVC 3 voies a perçage en T avec un alésage de 50 mm est conçue pour le contrôle de la direction du débit. La vanne est équipée de raccords manchon a coller de 75 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est tres adaptée a l'eau contaminée ou aux médias corrosifs, comme les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consulter le tableau de résistance chimique pour des médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 80 m3/h a une pression différentielle de 1 bar (Cv = 92,48 gpm). La valeur Kv exprime le débit d'eau en m3/h a une perte de pression d'un bar. L'entrée de pression est possible sur les trois orifices. La vanne possede une bride conforme a la norme ISO 5211 F05. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour la commande manuelle.
- Prix normal
- €324,72
- Prix normal
- €270,60
Description
Cette vanne a bille PVC 3 voies a perçage en T avec un alésage de 50 mm est conçue pour le contrôle de la direction du débit. La vanne est équipée de raccords manchon a coller de 75 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est tres adaptée a l'eau contaminée ou aux médias corrosifs, comme les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consulter le tableau de résistance chimique pour des médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 80 m3/h a une pression différentielle de 1 bar (Cv = 92,48 gpm). La valeur Kv exprime le débit d'eau en m3/h a une perte de pression d'un bar. L'entrée de pression est possible sur les trois orifices. La vanne possede une bride conforme a la norme ISO 5211 F05. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour la commande manuelle.
Avantages :
- Adaptée a l'eau contaminée ou aux médias corrosifs, comme les solutions de chlorure (eau de mer ou piscines)
- Adaptée a l'actionnement électrique ou pneumatique grâce a la bride ISO-top F05
- La vanne a orifice en T possede un trou en forme de T dans la bille qui permet différentes fonctions de circuit
- Entrée de pression sur les trois orifices
Inconvénients :
- Non équipée d'une poignée pour la commande manuelle
Alésage et fonction de circuit
La bille possede un orifice en T. La rotation de la bille a 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux.
Dessin schématique de la fonction de circuit des vannes a perçage en T
