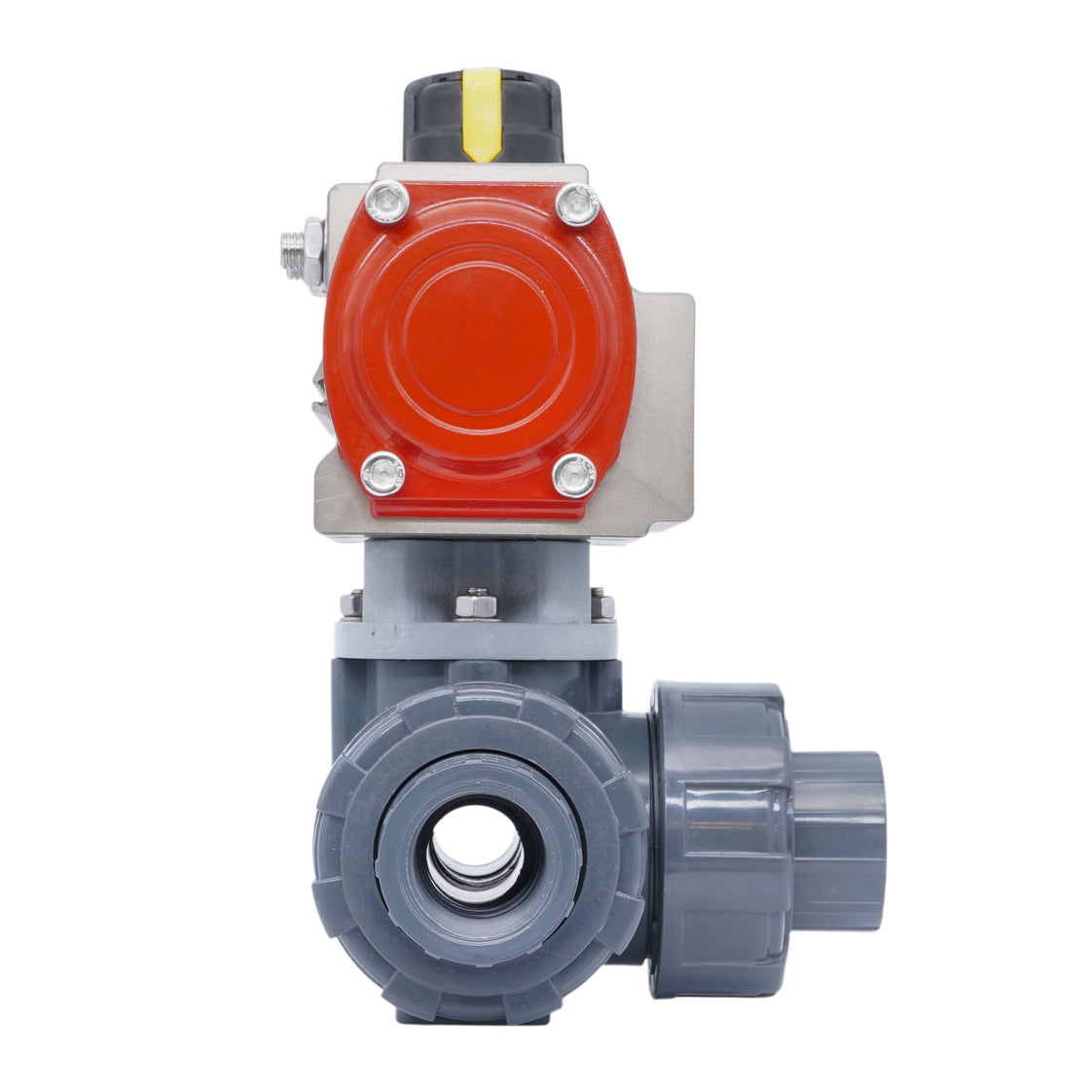

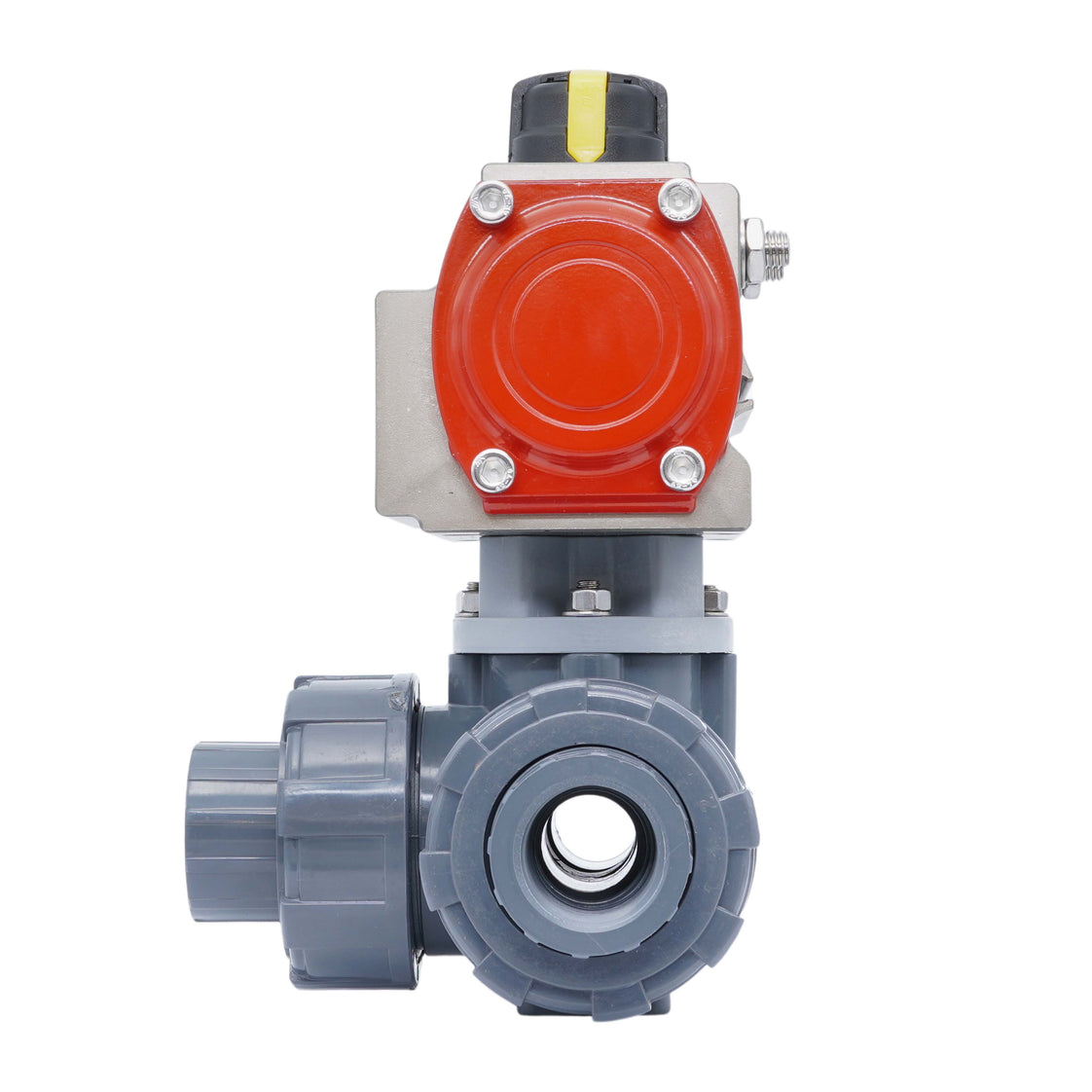

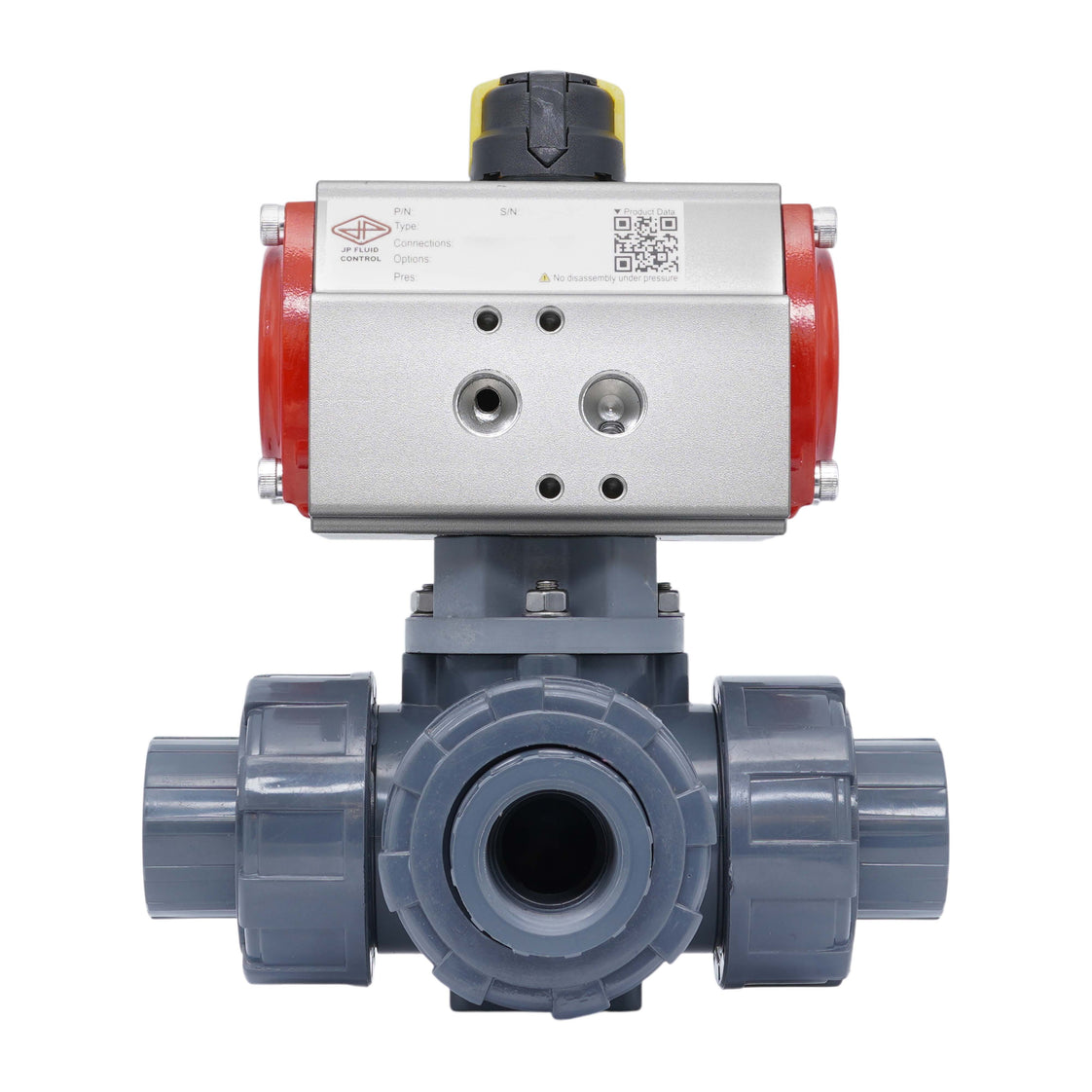

Vanne a bille pneumatique PVC 3 voies 63mm Manchon A Coller perçage en T fermeture par ressort

Cette vanne a bille 3 voies est a commande pneumatique et dispose d'un alésage de 38 mm. La vanne possede des raccordements en manchon a coller de 63 mm avec une conception true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient tres bien aux eaux chargées ou aux fluides corrosifs, tels que les solutions chlorées (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés - référez-vous au tableau de résistance chimique pour les fluides spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de températures de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 47 m³/h a une pression différentielle de 1 bar (Cv = 54,33 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste a fermeture par ressort avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). Il dispose également d'une interface Namur 1/4 de pouce pour les électrovannes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KJR), l'actionneur (V3JM2/PR04A) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 de pouce possible
• Un indicateur mécanique clair en haut indique la position de la vanne
• Ouverture/fermeture rapide
• Le simple effet économise l'air comprimé et la vanne revient en position initiale en cas de coupure d'air ou de courant
• Peut etre équipée d'un boîtier de fin de course (VDI/VDE 3845 80 x 30 mm)
• Cout d'investissement initial inférieur a celui d'une version électrique

Inconvénients :

• Le simple effet offre moins de contrôle que les actionneurs a double effet

Alésage et fonction de circuit

La bille possede un orifice en T. La rotation de la bille a 90 degrés permet de basculer entre deux circuits ou de relier les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux chargées ou les fluides corrosifs, tels que les solutions chlorées (eau de mer ou piscines). Elles ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés - référez-vous au tableau de résistance chimique pour les fluides spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Convient pour des températures comprises entre 0 et 60°C (32°F et 140°F). Les vannes a bille disposent d'une bride supérieure ISO 5211 (de F03 a max. F07) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner des vannes quart de tour telles que les vannes papillon et les vannes a bille, offrant des capacités de commande tout ou rien et de régulation. Dotés d'un boîtier en aluminium anodisé robuste, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sécurisé. Apres assemblage, chaque actionneur est rigoureusement testé sur un banc d'essai entierement automatisé, ce qui les rend adaptés a un large éventail d'applications industrielles.
