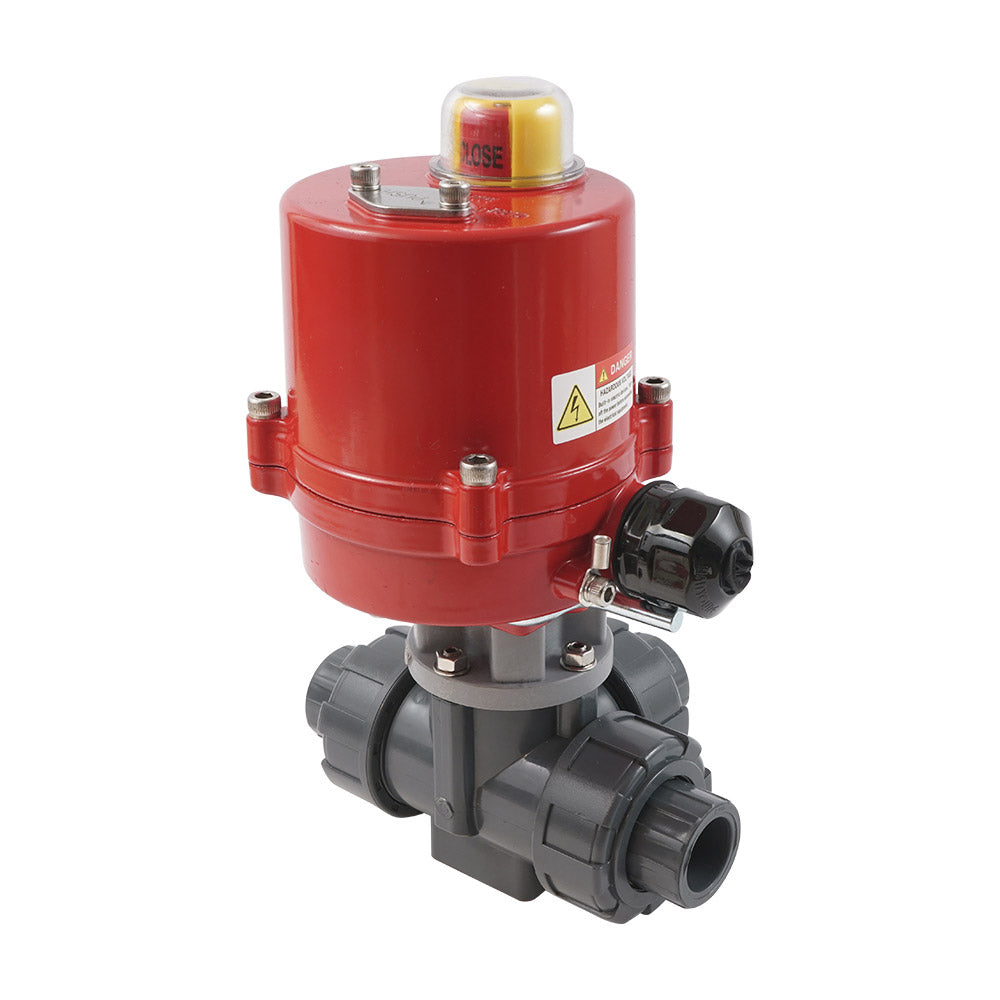

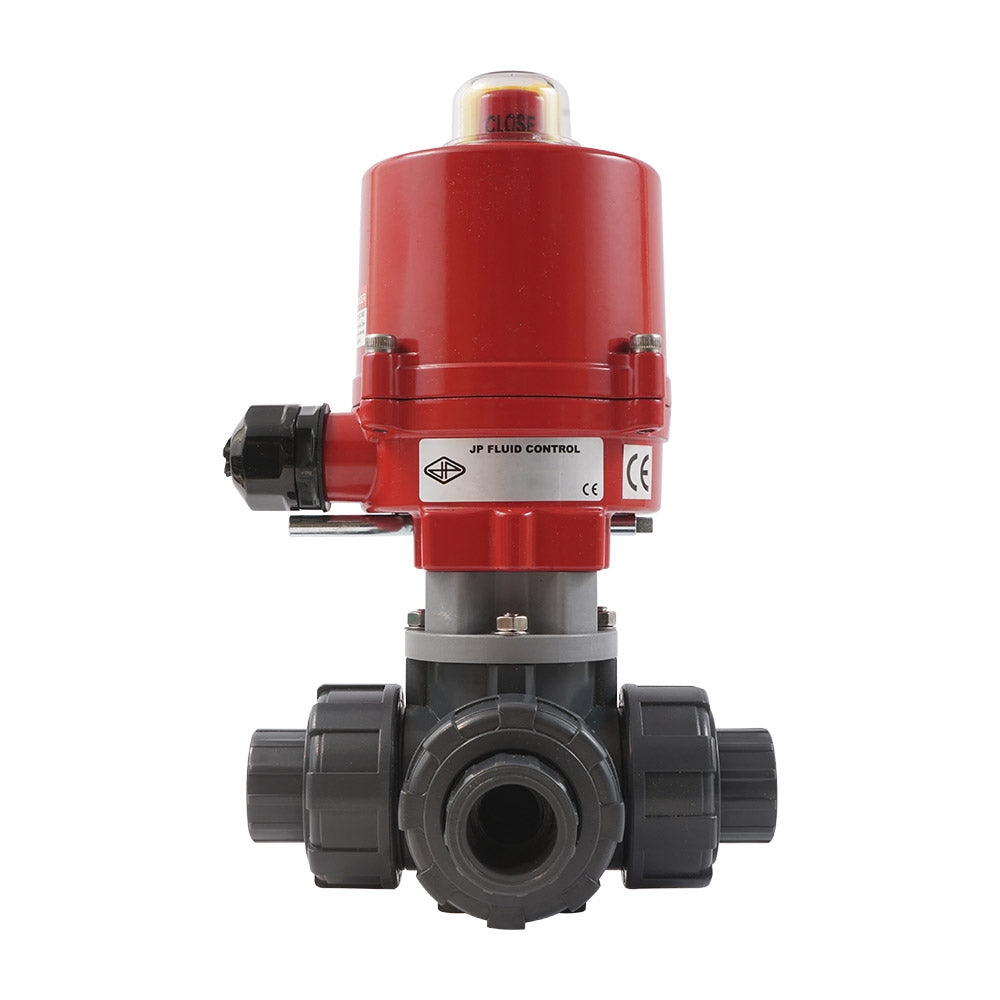

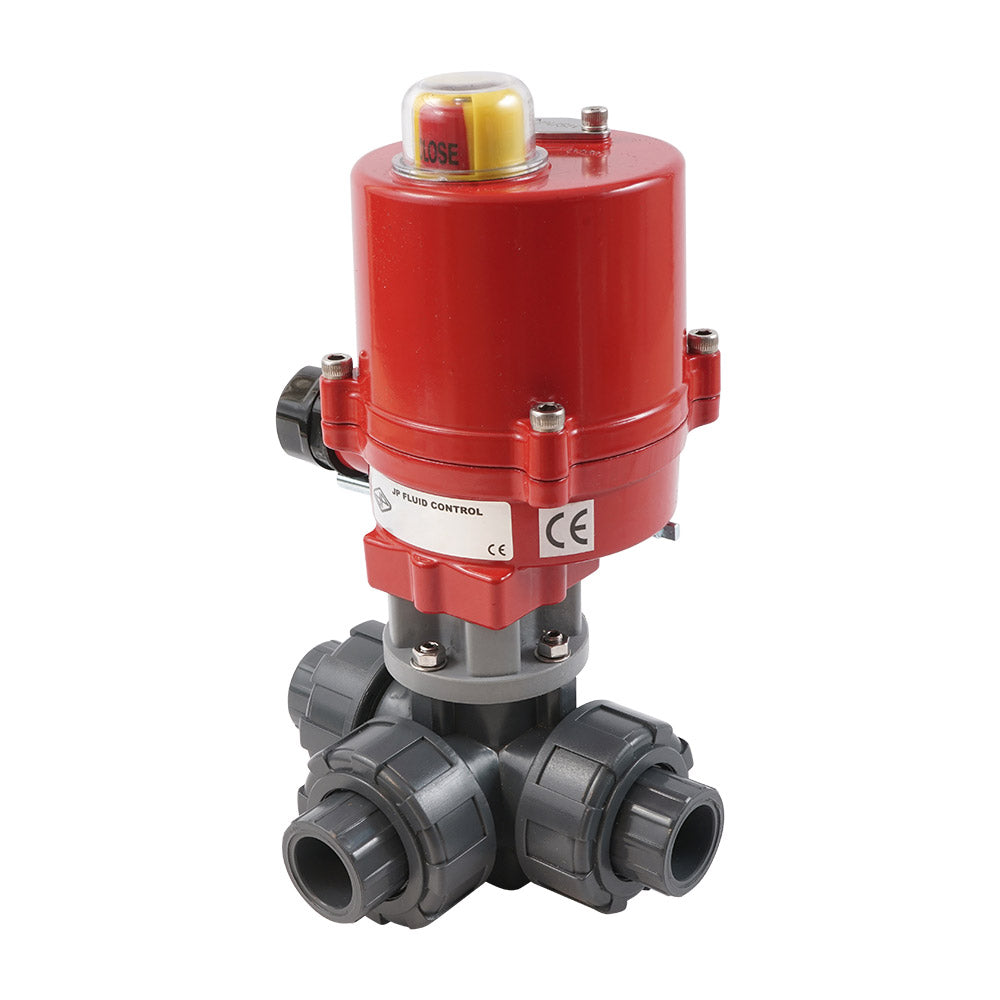

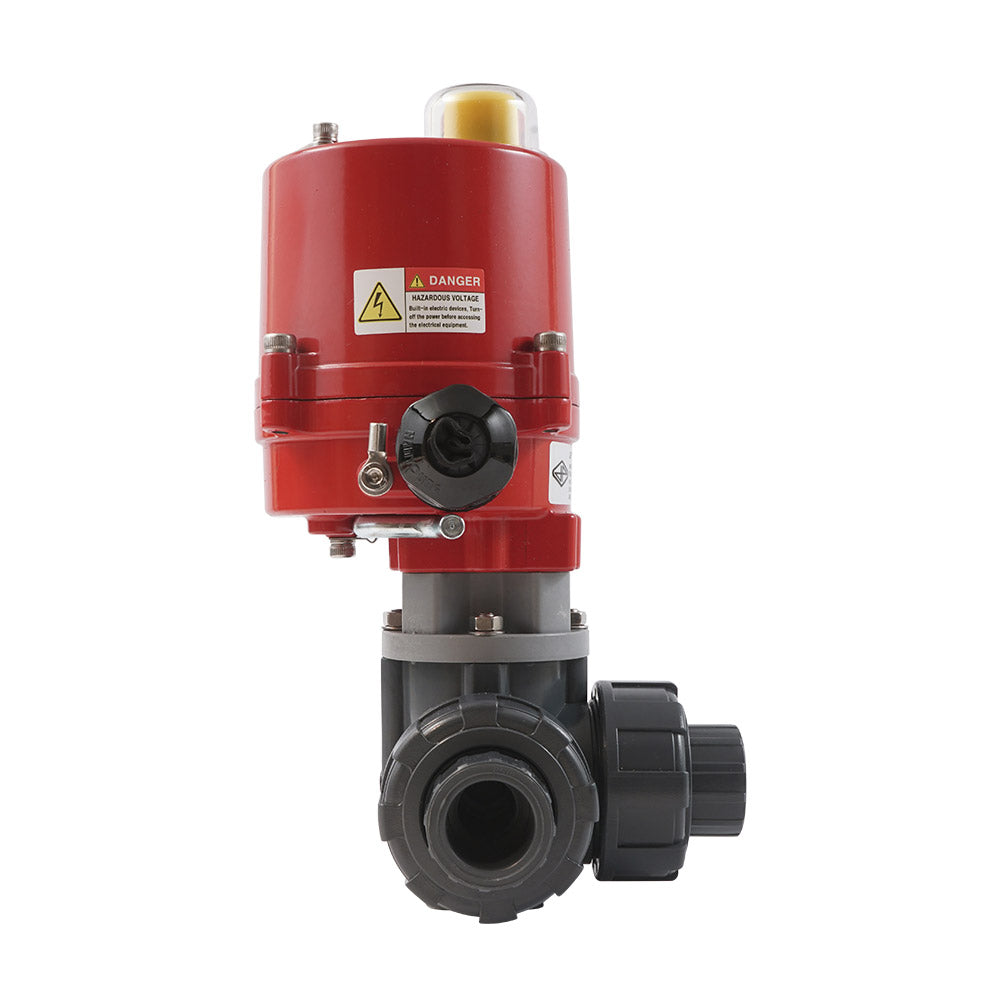

Manchon à coller 50mm Perçage en T Vanne à bille électrique PVC 3 voies 24 V CA/CC PTFE/EPDM

Cette vanne à bille électrique robuste et économe en énergie en PVC à 3 voies (perçage en T) de Tameson peut être utilisée pour le contrôle du débit avec de l'eau contaminée ou des milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). La vanne a des raccords à manchon à coller de 50 mm avec une conception à raccord double union. Le corps de la vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 38 mm, avec une valeur Kv de 47 m³/h (Cv = 54,33 gpm). Kv exprime le débit d'eau en m³/h à une perte de pression d'un bar. La vanne peut supporter une pression allant jusqu'à 10 bars à 20°C (145 psi à 68°F). Elle convient pour des températures de 0 à 60°C (32 à 140°F).

L'actionneur convient aussi bien au 24 volts CC (courant continu) qu'au 24 volts CA 50/60Hz (courant alternatif). Avec des interrupteurs sur la carte de circuit imprimé, l'actionneur peut être réglé pour CA ou CC. Le réglage par défaut en usine est le courant continu (CC). L'actionneur possède un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et fournit un couple maximal de 40 Nm. La vanne pivote de 0 à 90 degrés en 8 secondes. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur affiche la position de la vanne. L'actionneur est équipé d'une commande manuelle auxiliaire. Livré non assemblé, y compris la vanne à bille (V3KJR), l'actionneur (AG-040-B) et les accessoires de montage.

Avantages :

• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur IP67 robuste
• 24V AC et DC possibles (réglable par interrupteur)
• Deux interrupteurs de fin de course supplémentaires pour le retour de position
• Commande manuelle auxiliaire
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille a un alésage en T. Faire pivoter la bille de 90 degrés permet de passer d'un circuit à l'autre ou de connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes à alésage en T

Schéma de câblage

L'actionneur fonctionne avec 24 volts CC et 24 volts CA (50/60Hz). Sur le circuit imprimé se trouvent deux petits interrupteurs pour régler l'actionneur sur CA ou CC. Le réglage par défaut est CC. L'actionneur consomme nominalement 0,2 A et 1,2 A au couple maximal. L'actionneur dispose d'une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation. Les bornes 3 et 4 sont destinées aux signaux de commande. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne connectez jamais simultanément les bornes 3 et 4 pour éviter les courts-circuits et les dommages. L'actionneur est équipé de deux interrupteurs de fin de course internes qui coupent l'alimentation du moteur aux positions d'extrémité (0° et 90°, de sorte qu'aucune énergie n'est consommée lorsque la vanne est complètement ouverte ou fermée. Ces interrupteurs sont préréglés en usine et ne sont pas réglables par l'utilisateur. De plus, il y a deux interrupteurs auxiliaires pour le retour de position externe (par exemple, vers une PLC ou un voyant lumineux). La position angulaire des interrupteurs auxiliaires peut être ajustée par l'utilisateur ; les interrupteurs de coupure moteur ne le peuvent pas. Connectez toujours la terre et n'utilisez pas les tuyaux comme terre.

Schéma de câblage de l'actionneur AG-040-B. Avant d'utiliser le courant alternatif, les interrupteurs sur le circuit imprimé doivent d'abord être réglés.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne à votre tuyauterie existante.

Note : Ce produit est livré en plusieurs parties, mais avec les accessoires de montage nécessaires.
