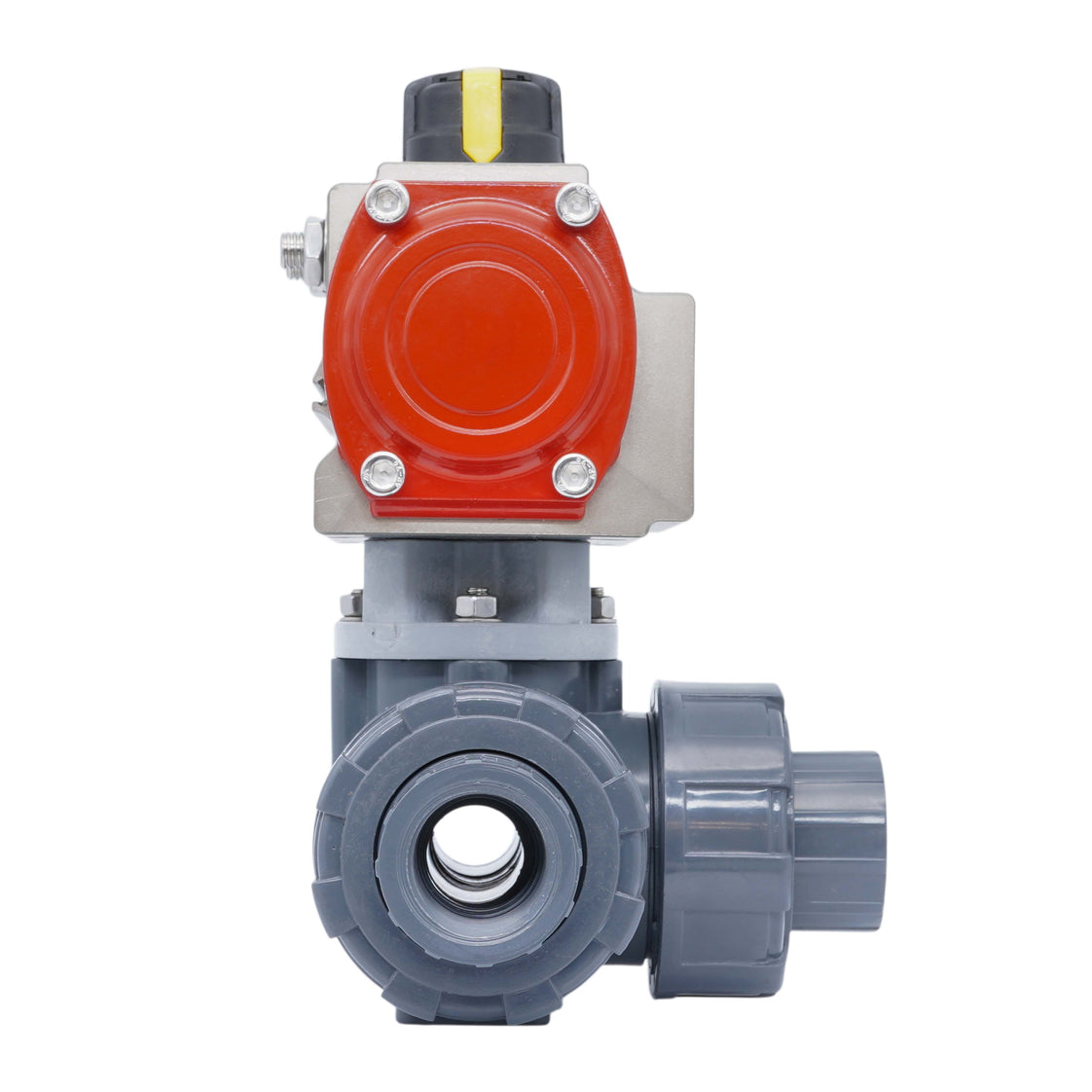

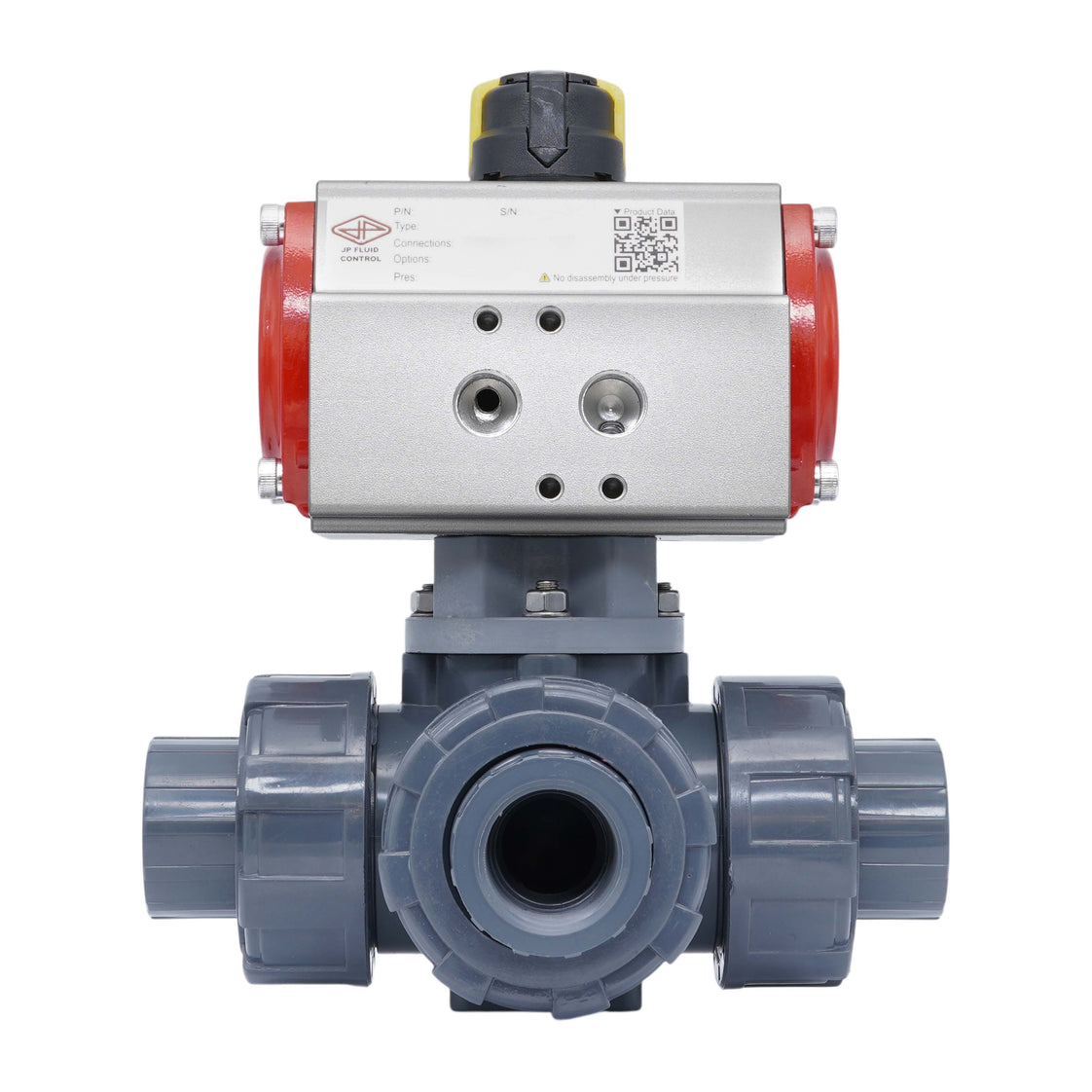

Vanne a bille pneumatique PVC 3 voies Manchon A Coller 32mm perçage en L ouverture par ressort

Cette vanne a bille 3 voies est a commande pneumatique avec un alésage de 22 mm. La vanne dispose de raccords manchon a coller de 32 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux chargées ou aux fluides corrosifs tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les fluides spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 12 m³/h a une pression différentielle de 1 bar (Cv = 13,87 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste a ouverture par ressort avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il dispose d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KKM), l'actionneur (V3JMB/PR03B) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 possible
• Un indicateur mécanique clair sur le dessus indique la position de la vanne
• Ouverture/fermeture rapide
• L'action simple conserve l'air comprimé et la vanne retourne a sa position initiale en cas de perte d'air ou de courant
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 50 x 25 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• L'action simple offre moins de contrôle que les actionneurs double effet

Alésage et fonction de circuit

La bille possede un orifice en L. La rotation de la bille de 90 degrés permet de basculer entre deux circuits.

Schéma de la fonction de circuit des vannes a perçage en L

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux chargées ou les fluides corrosifs tels que les solutions de chlorure (eau de mer ou piscines). Elles ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les fluides spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Convient pour des températures entre 0 et 60°C (32°F et 140°F). Les vannes a bille disposent d'une bride supérieure ISO 5211 (de F03 a F07 max.) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner des vannes quart de tour telles que les vannes papillon et les vannes a bille, offrant des capacités de marche/arret et de régulation. Dotés d'un carter en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constante sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, assurant un contrôle de vanne fiable et sur. Apres assemblage, chaque actionneur est rigoureusement testé sur un banc d'essai entierement automatisé, ce qui les rend adaptés a un large éventail d'applications industrielles.
