Vanne a bille pneumatique PVC 3 voies 25mm Manchon A Coller perçage en T double effet

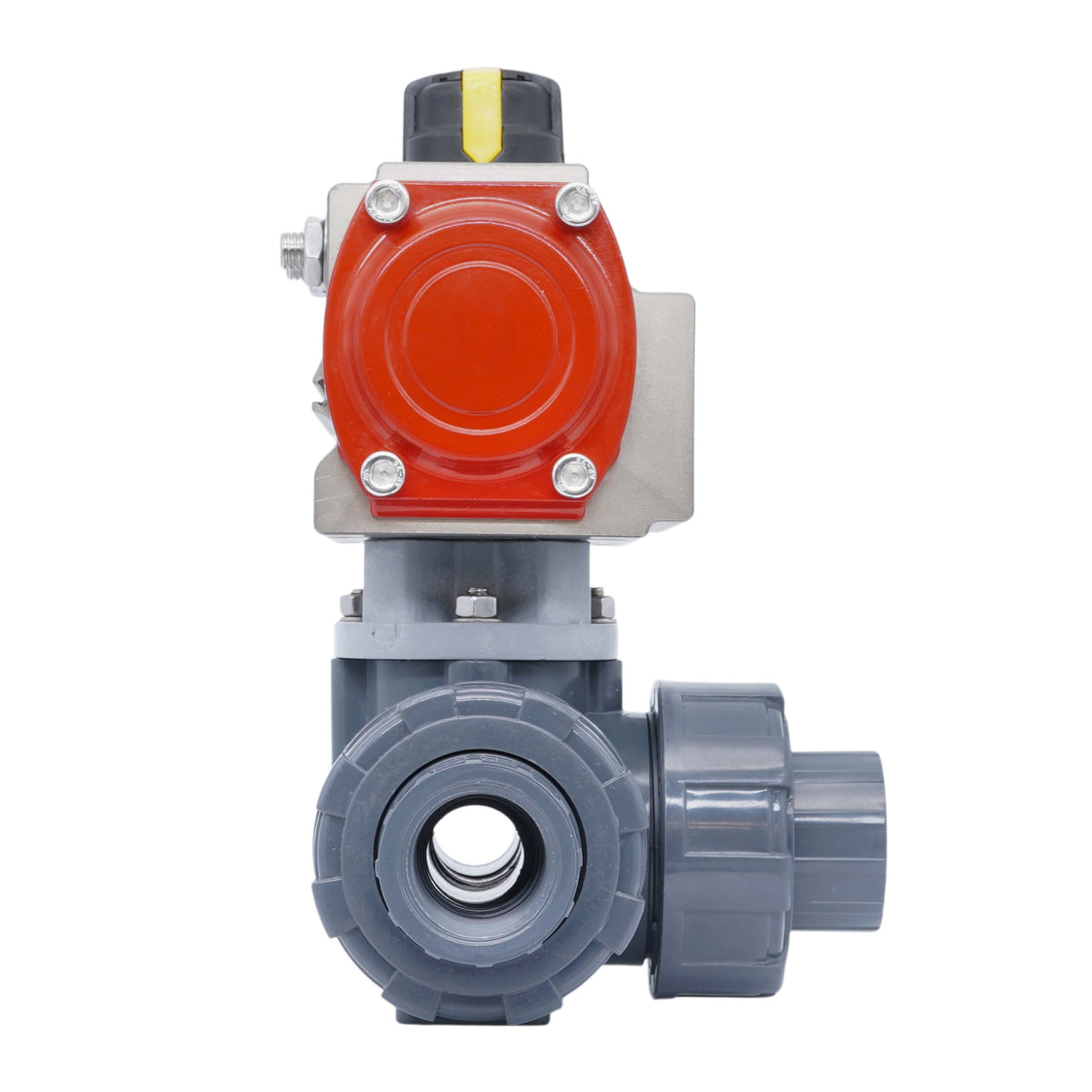

Cette vanne a bille 3 voies est actionnée pneumatiquement et dispose d'un alésage de 18 mm. La vanne possede des raccords manchon a coller de 25 mm avec un design true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient tres bien aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 7 m³/h a une pression différentielle de 1 bar (Cv = 8.09 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste a double effet avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il dispose d'une interface Namur 1/4 de pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KJM), l'actionneur (V3JKP/PR03D) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 de pouce possible
• Un indicateur mécanique clair en haut montre la position de la vanne
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs a simple effet
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 50 x 25 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le double effet consomme plus d'air comprimé que les actionneurs a simple effet

Alésage et fonction de circuit

La bille dispose d'un orifice en T. La rotation de la bille de 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux contaminées ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Elles ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Convient pour des températures entre 0 et 60°C (32°F et 140°F). Les vannes a bille ont une bride supérieure ISO 5211 (de F03 a max. F07) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner des vannes quart de tour telles que les vannes papillon et a bille, offrant des capacités de marche/arret et de modulation. Dotés d'un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de pivotement. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sécurisé. Apres assemblage, chaque actionneur subit des tests rigoureux sur un banc d'essai entierement automatisé, ce qui les rend adaptés a un large éventail d'applications industrielles.
