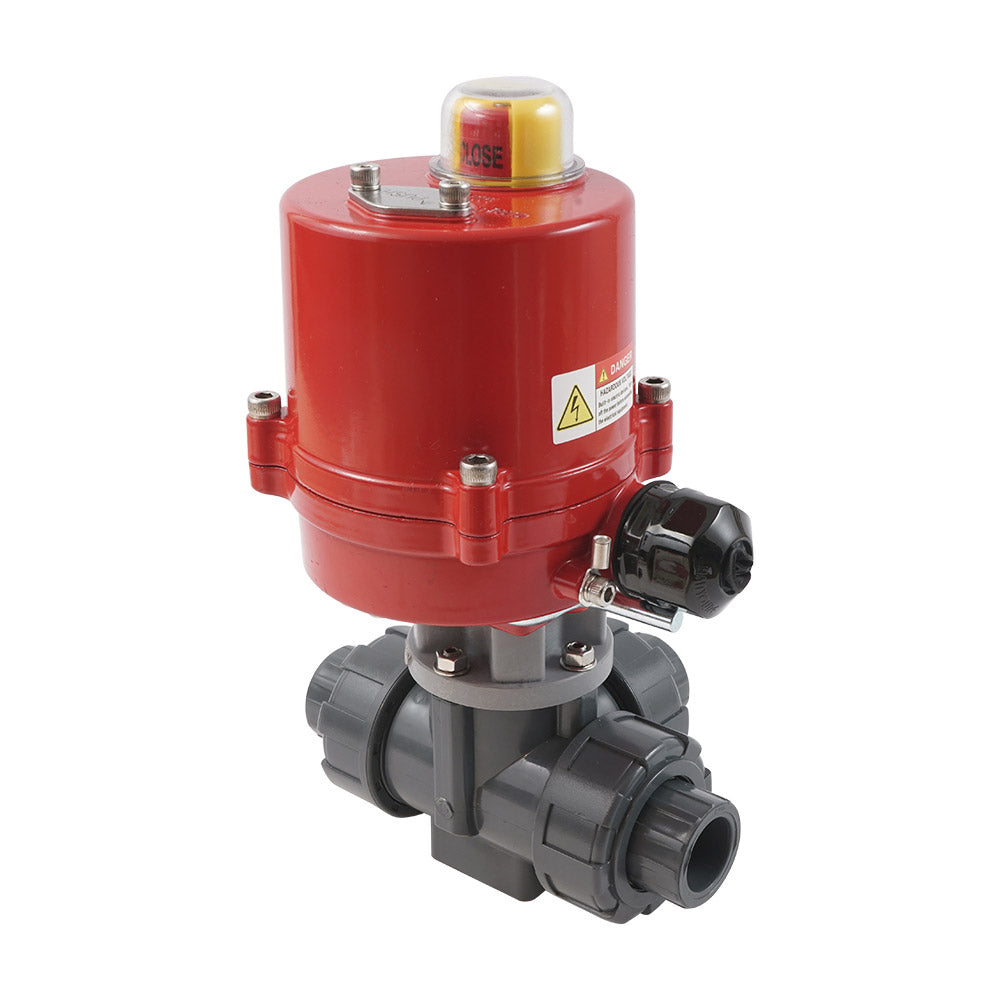

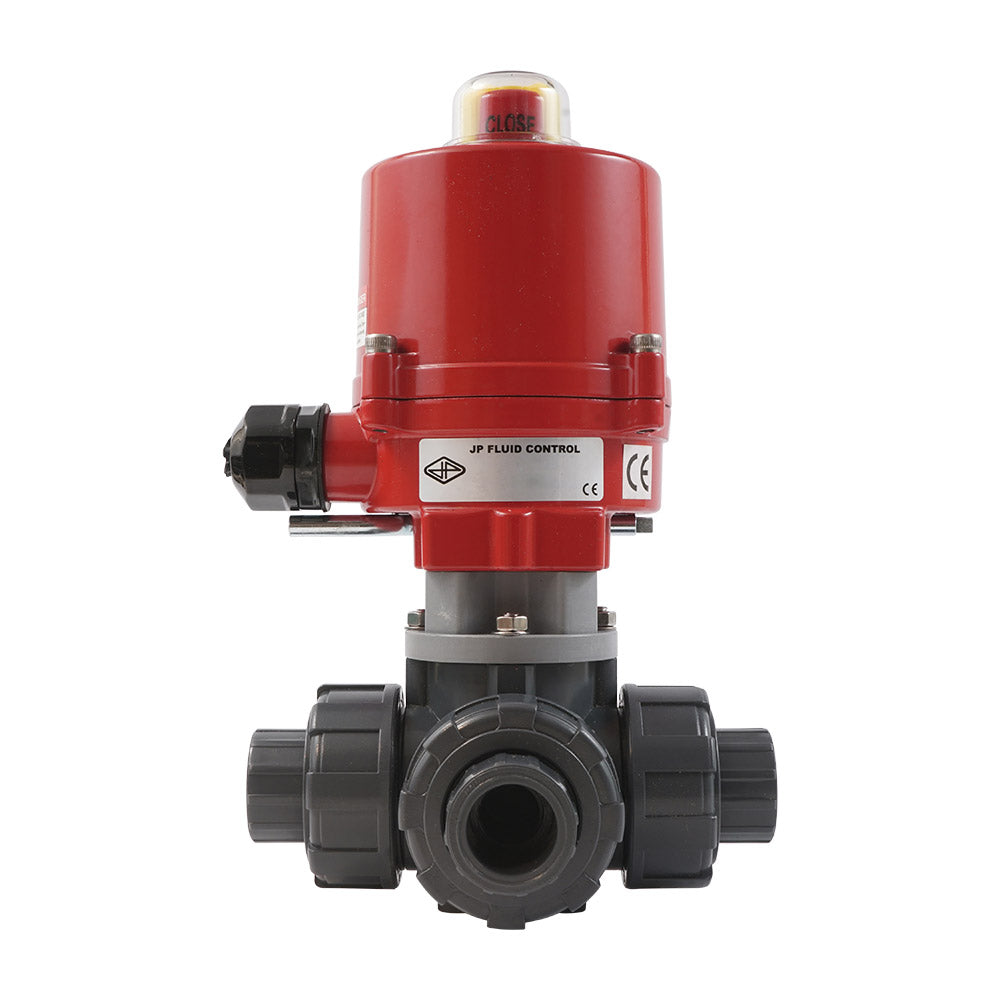

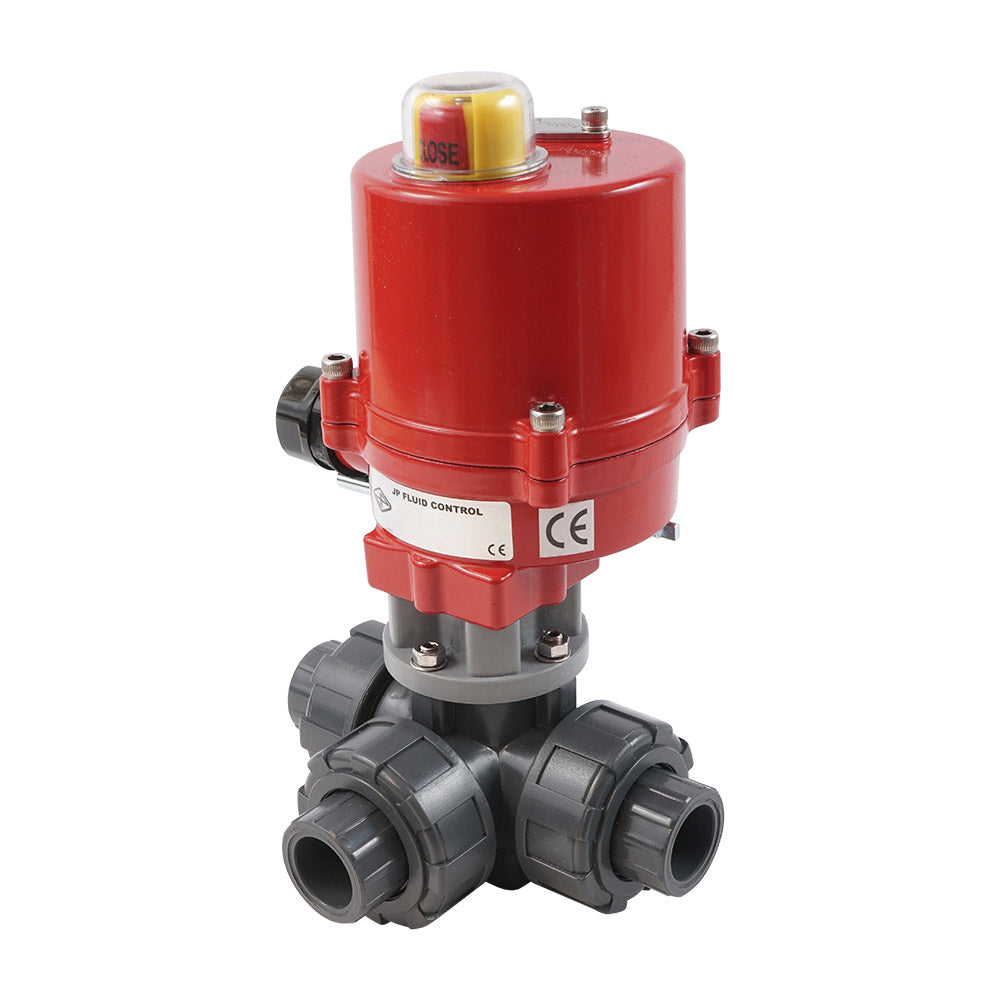

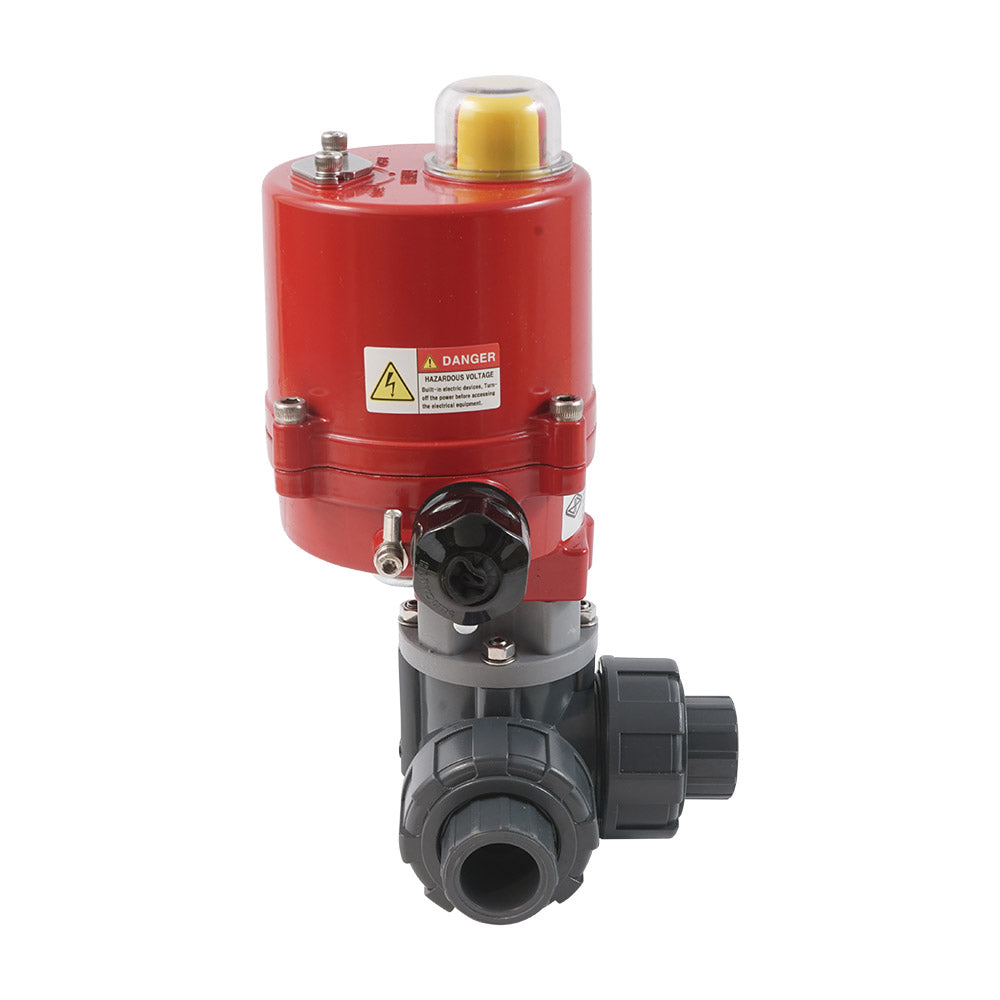

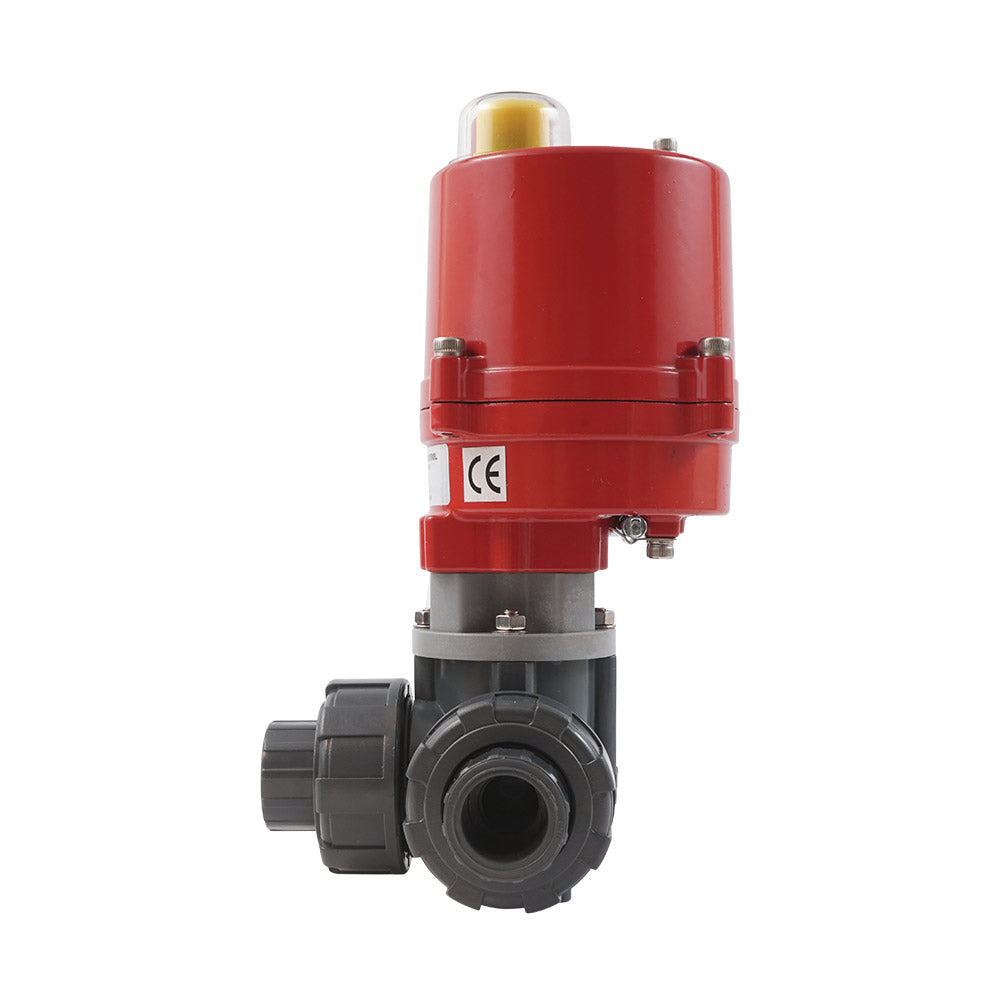

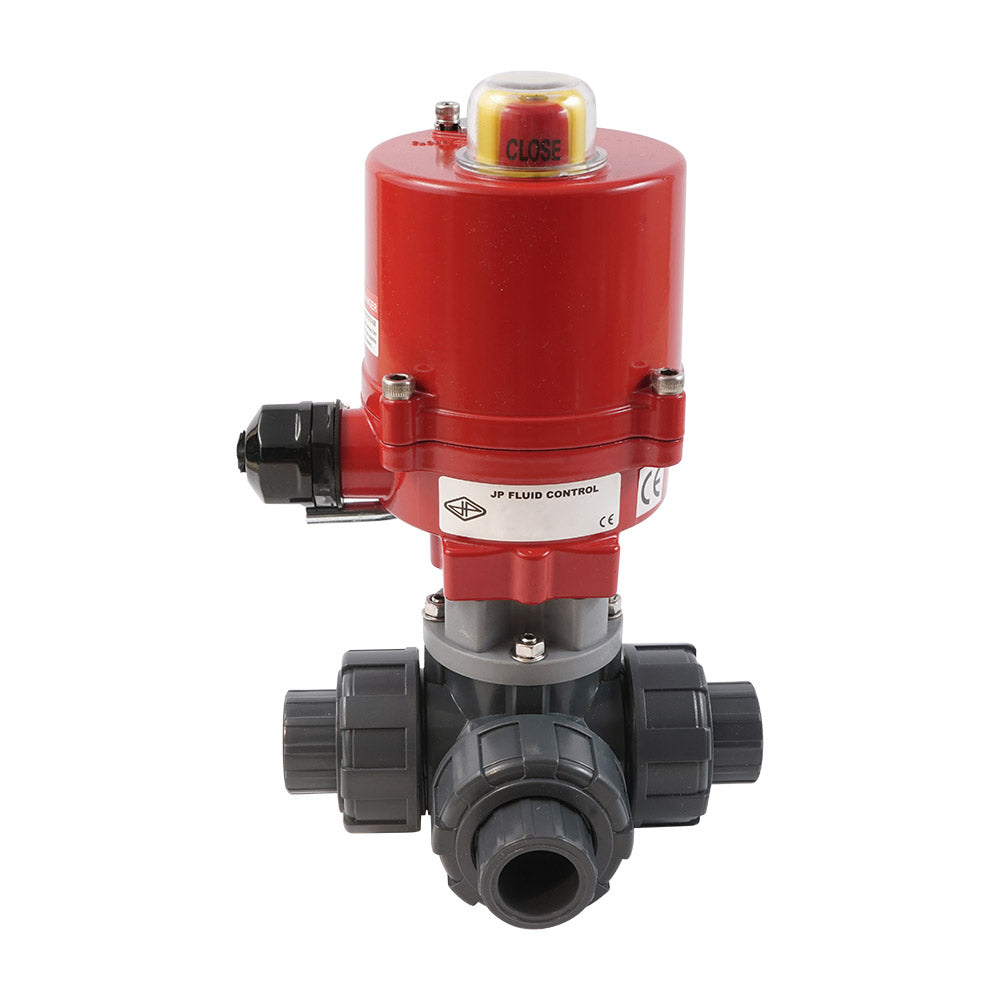

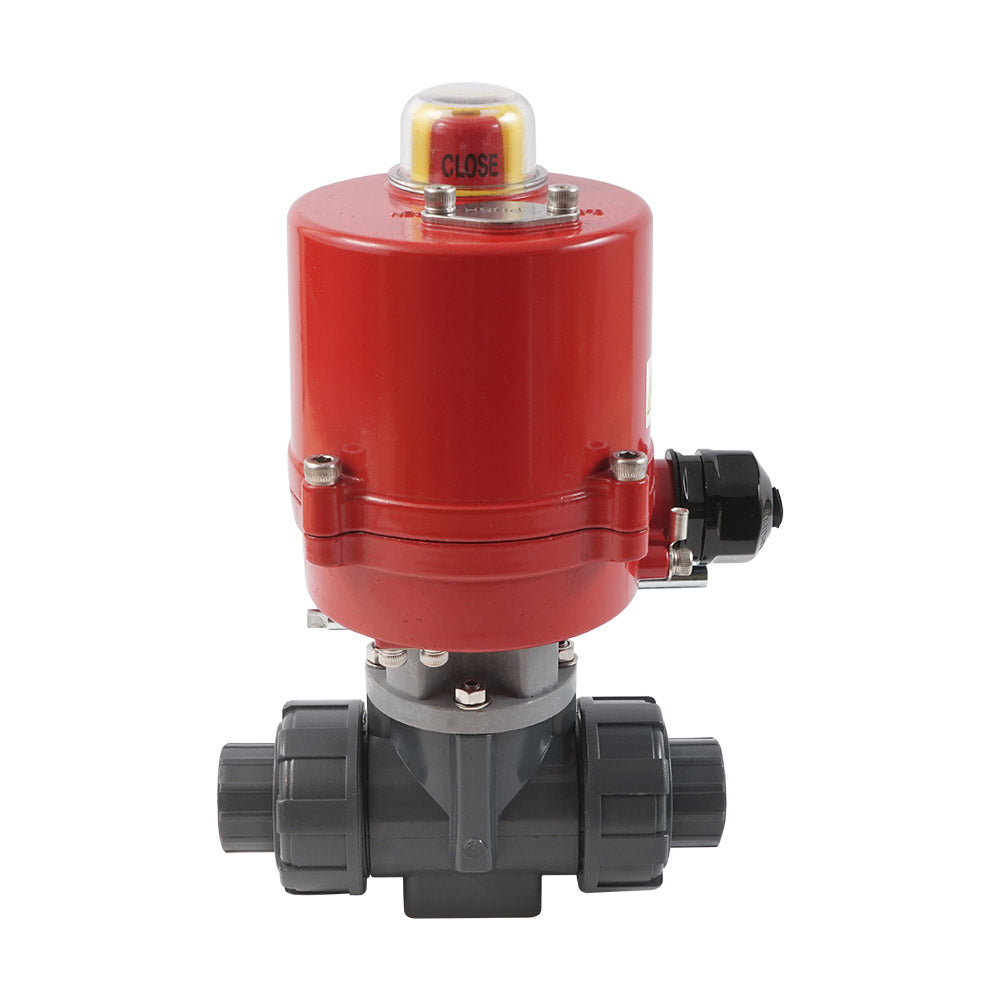

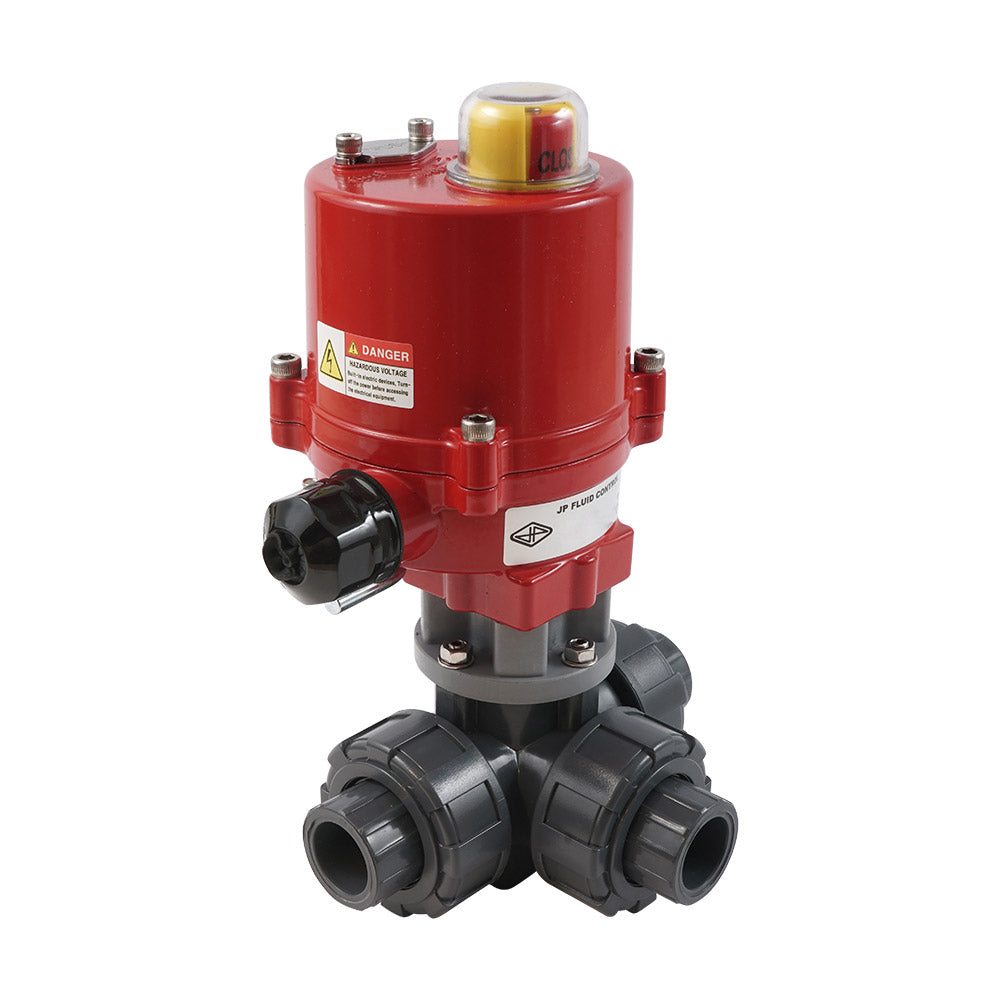

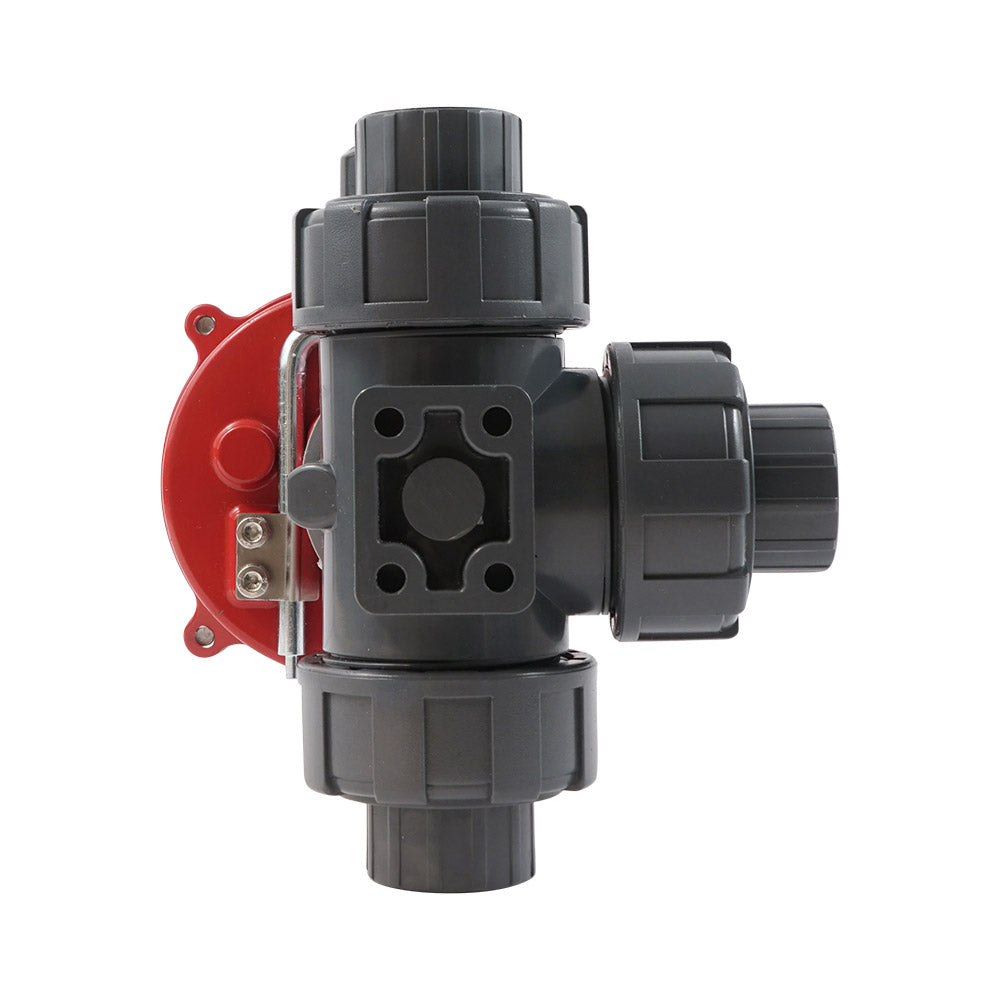

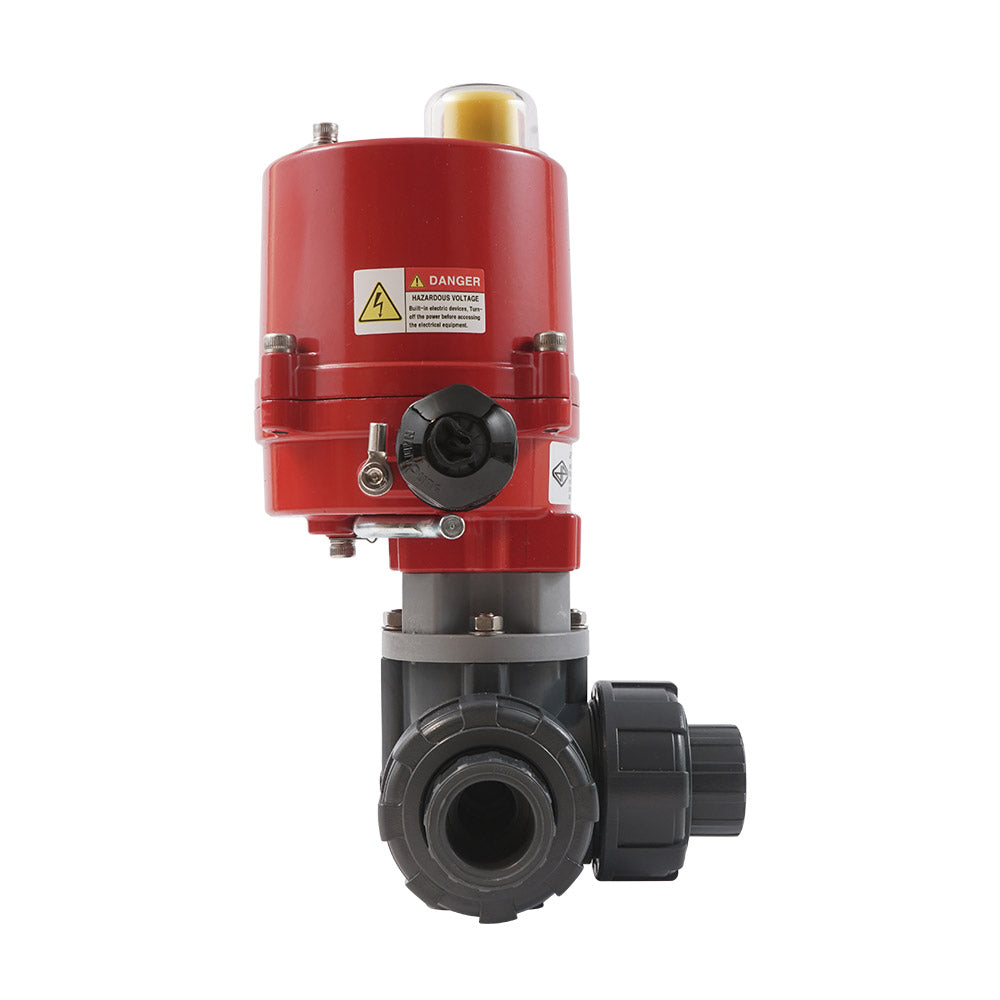

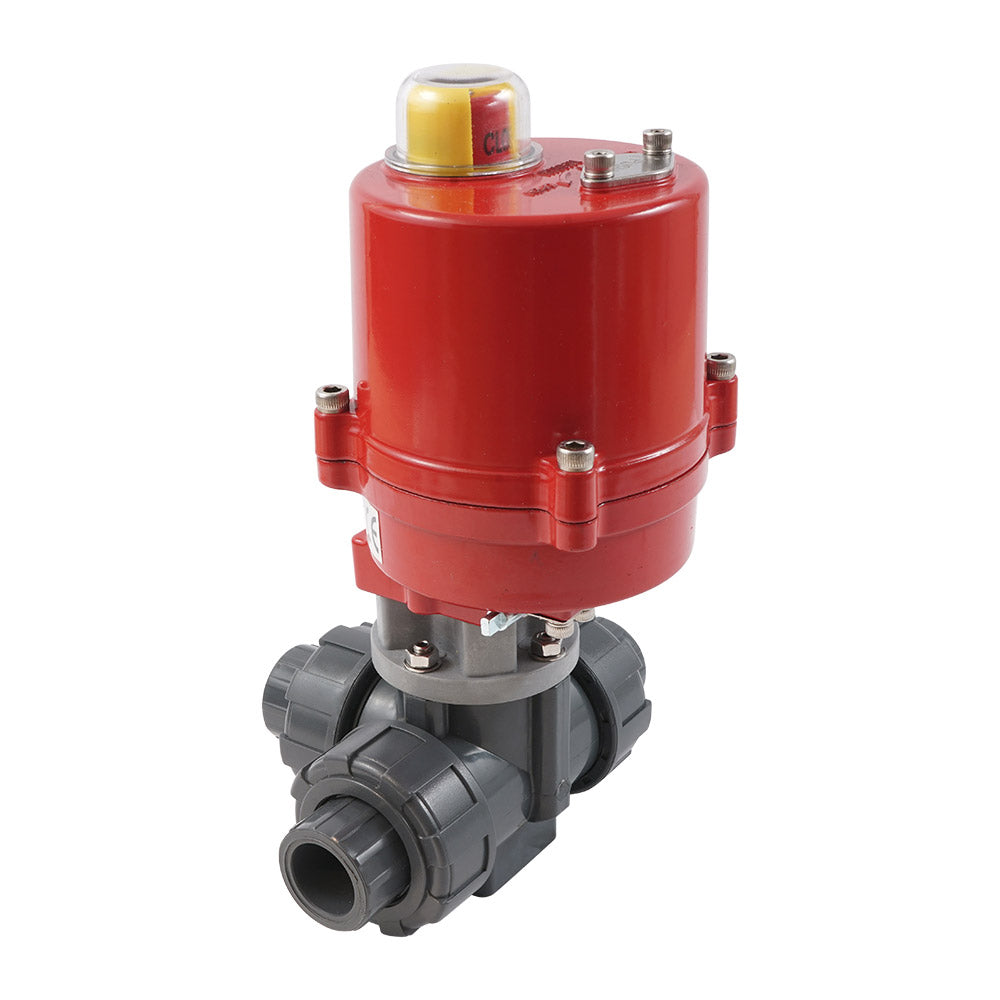

Vanne a bille électrique PVC 3 voies 25mm Manchon A Coller perçage en T 100-240 V CA PTFE/EPDM

Cette vanne a bille électrique PVC robuste et économe en énergie a 3 voies (perçage en T) de Tameson peut etre utilisée pour le contrôle du débit avec de l'eau contaminée ou des médias corrosifs, tels que des solutions chlorées (eau de mer ou piscines). La vanne dispose de raccords manchon a coller de 25 mm avec un modele true union. Le corps de vanne et la bille sont fabriqués en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 18 mm, avec une valeur Kv de 7 m³/h (Cv = 8,09 gpm). Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient a des températures de 0 a 60°C (32 a 140°F).

L'actionneur peut etre utilisé avec du courant alternatif (50/60Hz) de 100 volts jusqu'a 240 volts. L'actionneur consomme 0,1A nominalement et 0,2A au couple maximal. L'actionneur dispose d'un boîtier en aluminium robuste (IP67, a condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 a 90 degrés en 8 secondes. L'actionneur est équipé de deux fins de course supplémentaires pour le retour de position. Les fins de course sont positionnés a 0 et 90 degrés. Si nécessaire, la position angulaire des commutateurs peut etre ajustée par l'utilisateur. Un indicateur de position mécanique en haut de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle de dérogation. Livré non monté, comprenant la vanne a bille (V3KJM), l'actionneur (AG-040-A) et les accessoires de montage.

Avantages :

• Temps de commutation de seulement 8 secondes
• Boîtier d'actionneur IP67 robuste
• Adapté aux alimentations de 100 a 240V CA
• Deux fins de course supplémentaires pour le retour de position
• Commande manuelle de dérogation
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille a un orifice en T. La rotation de la bille de 90 degrés vous permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Schéma de câblage électrique

L'actionneur peut etre utilisé avec du courant alternatif (50/60Hz) de 100 volts jusqu'a 240 volts. L'actionneur consomme 0,1A nominalement et 0,2A au couple maximal. Pour connecter un câble a l'actionneur, le couvercle doit etre retiré avec quatre boulons. Le systeme fonctionne avec une commande 3 points. La borne 1 et 2 sont connectées en permanence a l'alimentation électrique. La borne 3 et 4 servent a fermer ou ouvrir la vanne. Le signal (phase/neutre) sur les bornes 3 et 4 doit etre le meme que la borne 2. Ne jamais connecter 3 et 4 en meme temps pour éviter les courts-circuits et les dommages. L'actionneur dispose de deux fins de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est completement ouverte ou fermée. Ces commutateurs sont réglés en usine et ne peuvent pas etre ajustés par l'utilisateur. De plus, il y a deux commutateurs auxiliaires pour le retour de position externe (par exemple vers un automate ou un voyant). La position angulaire des commutateurs auxiliaires peut etre ajustée par l'utilisateur - les commutateurs de coupure moteur ne peuvent pas l'etre. Connectez toujours la mise a la terre et n'utilisez pas les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-A.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur a l'axe de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre installation de tuyauterie existante.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage nécessaires.
