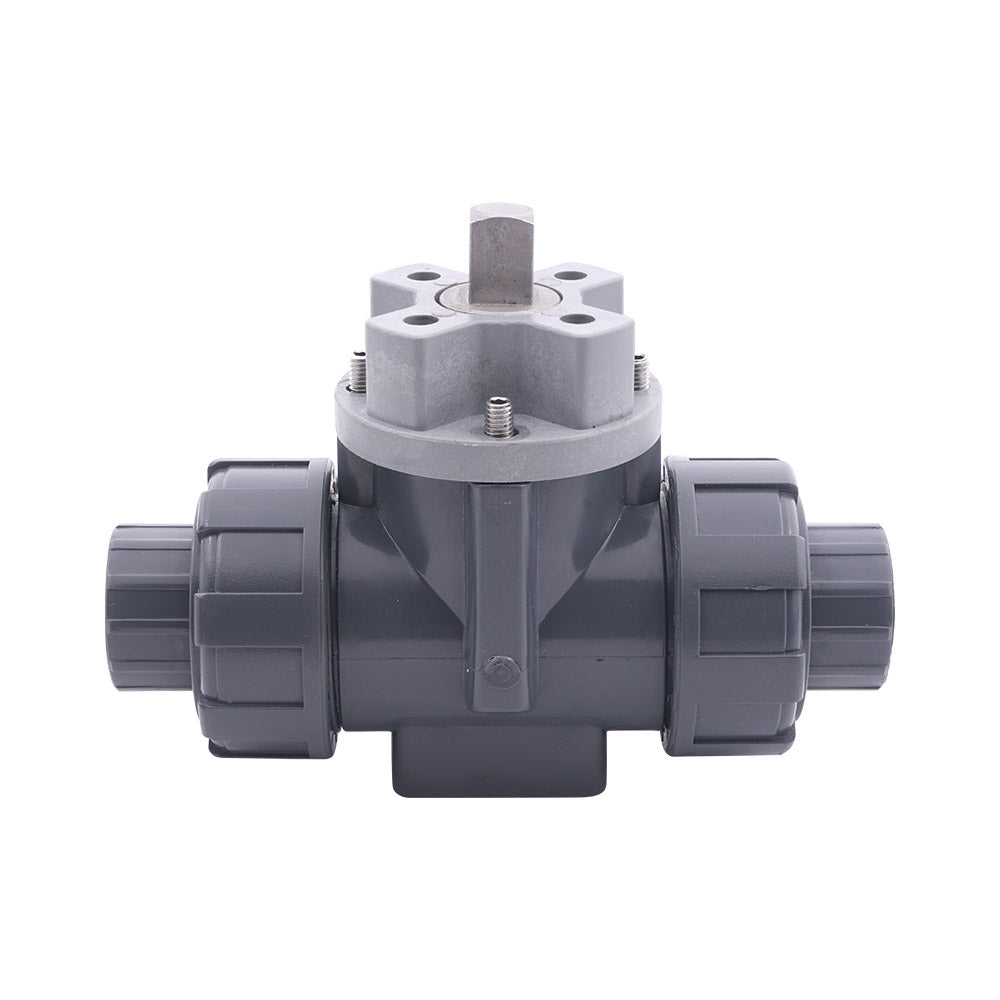

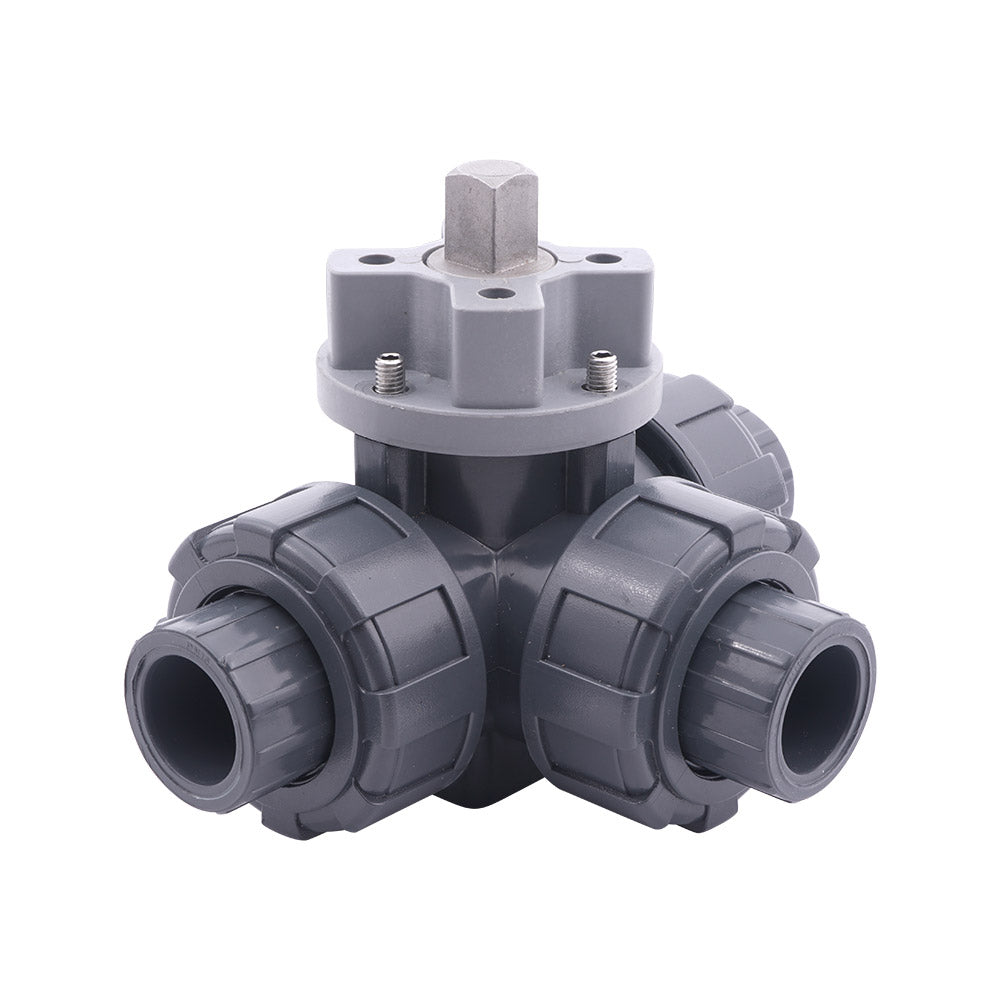

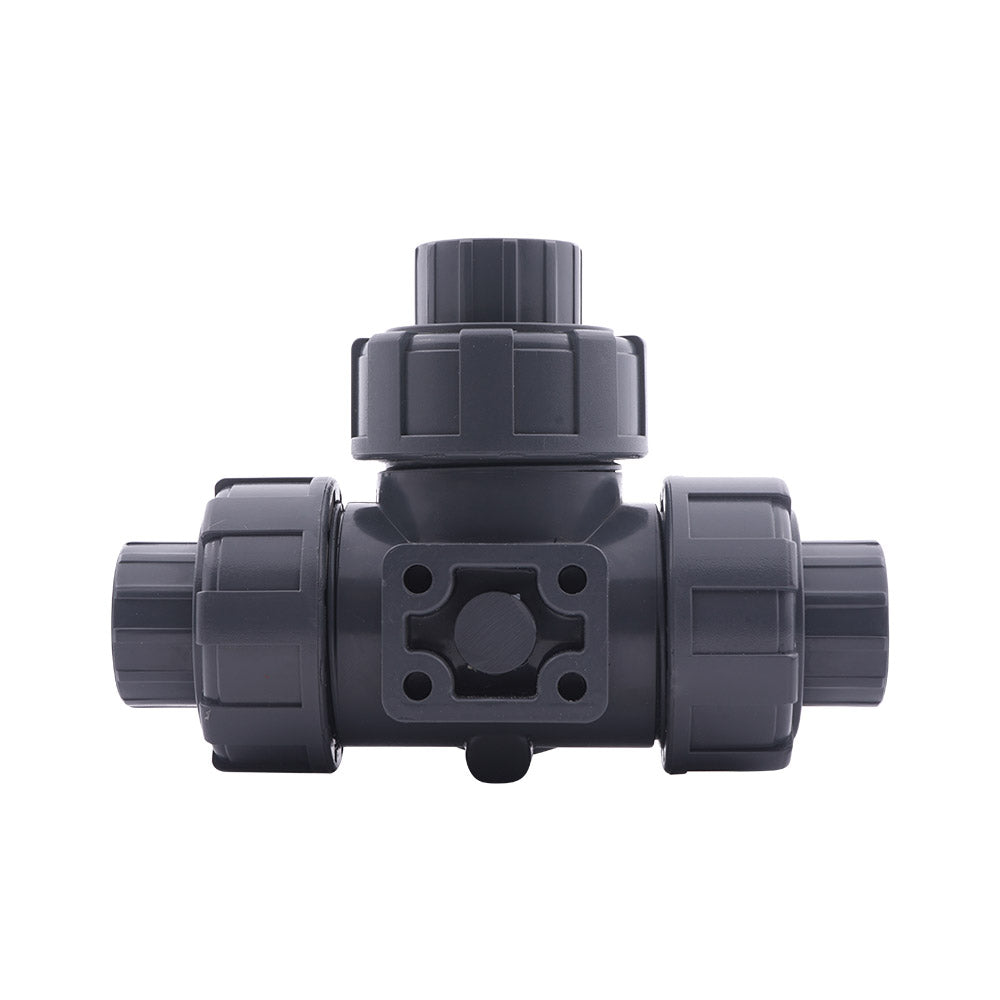

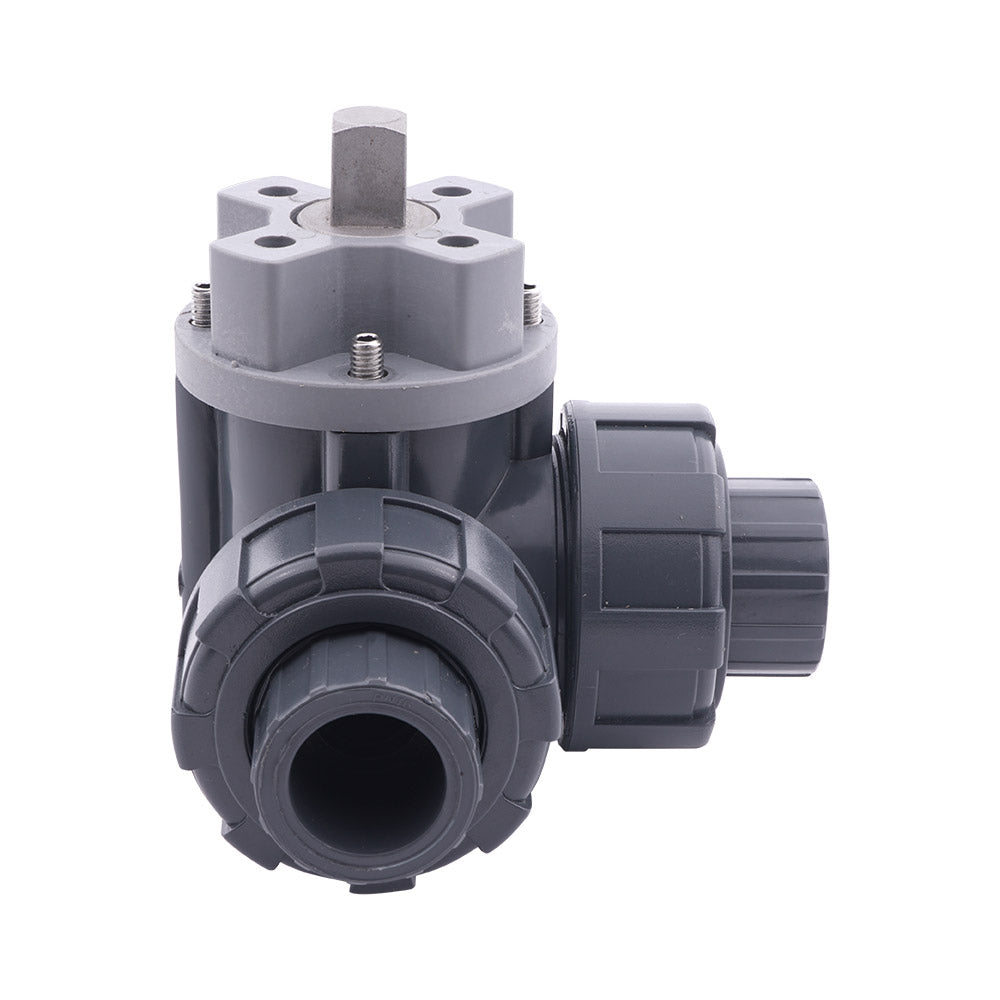

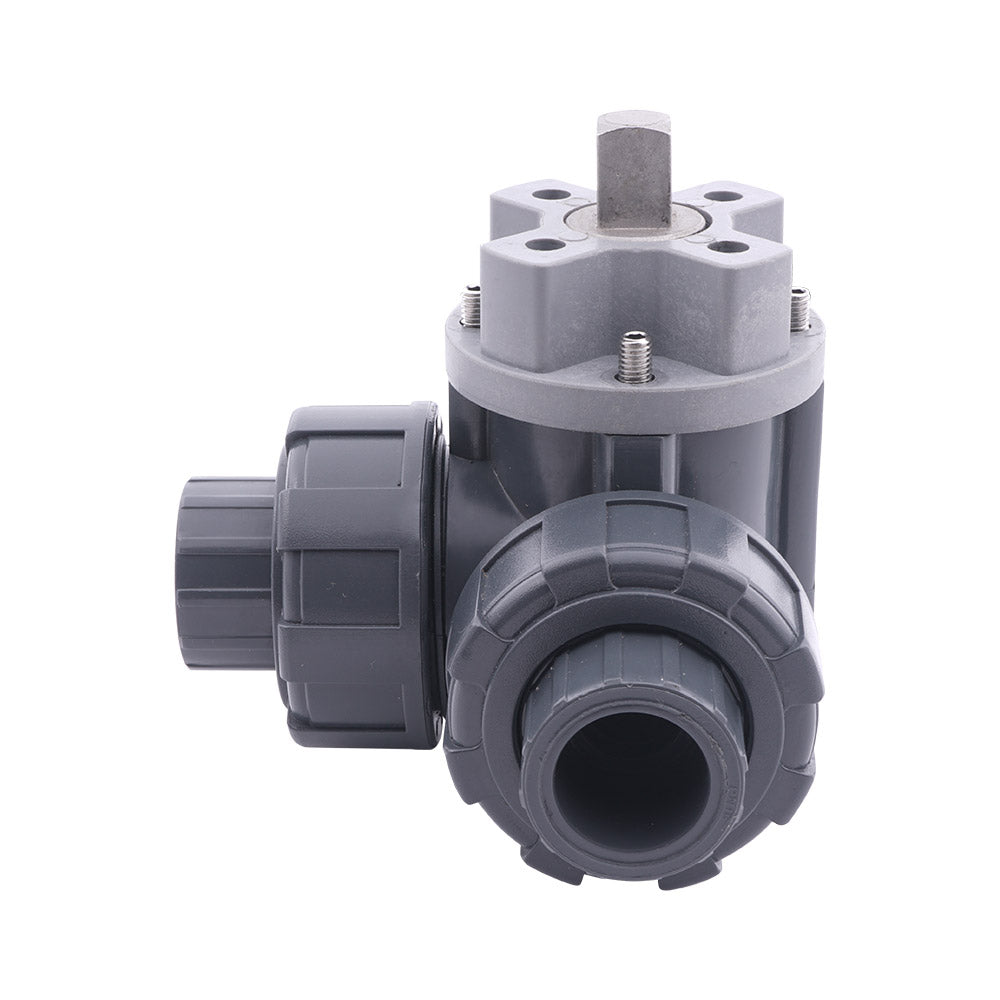

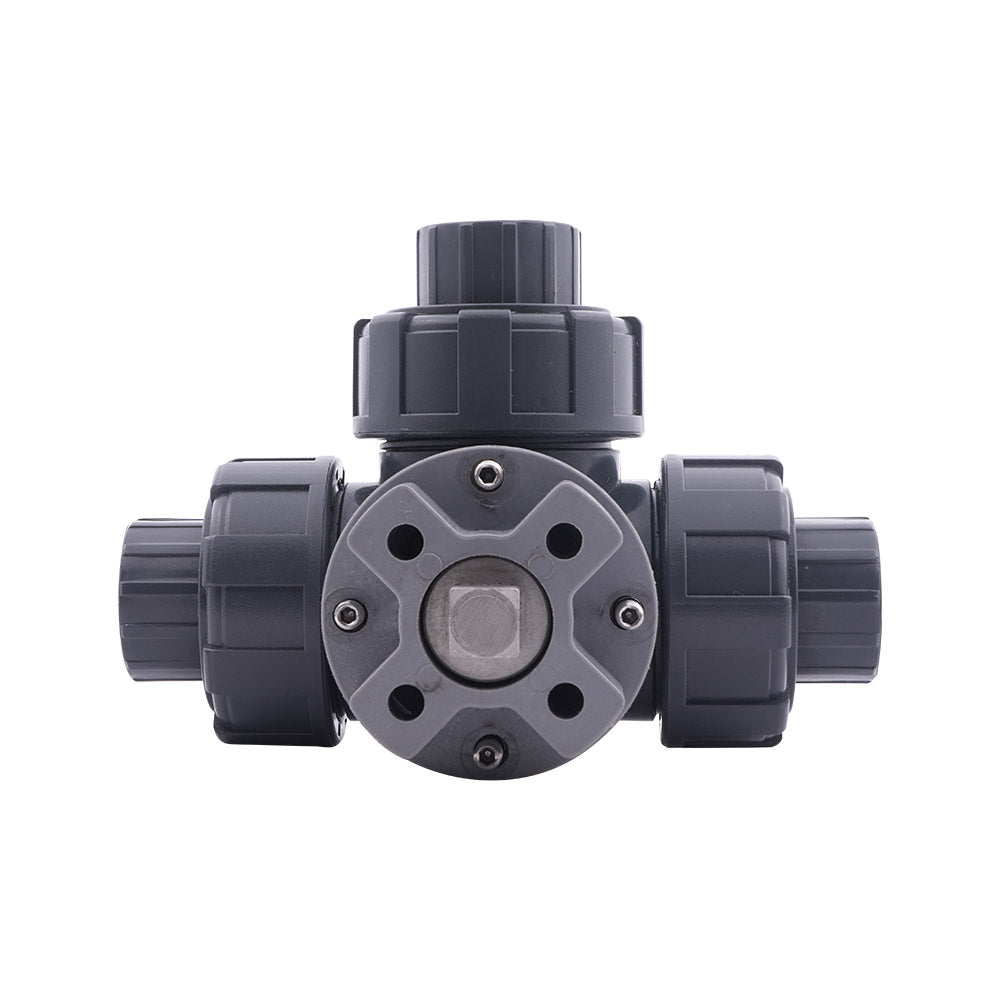

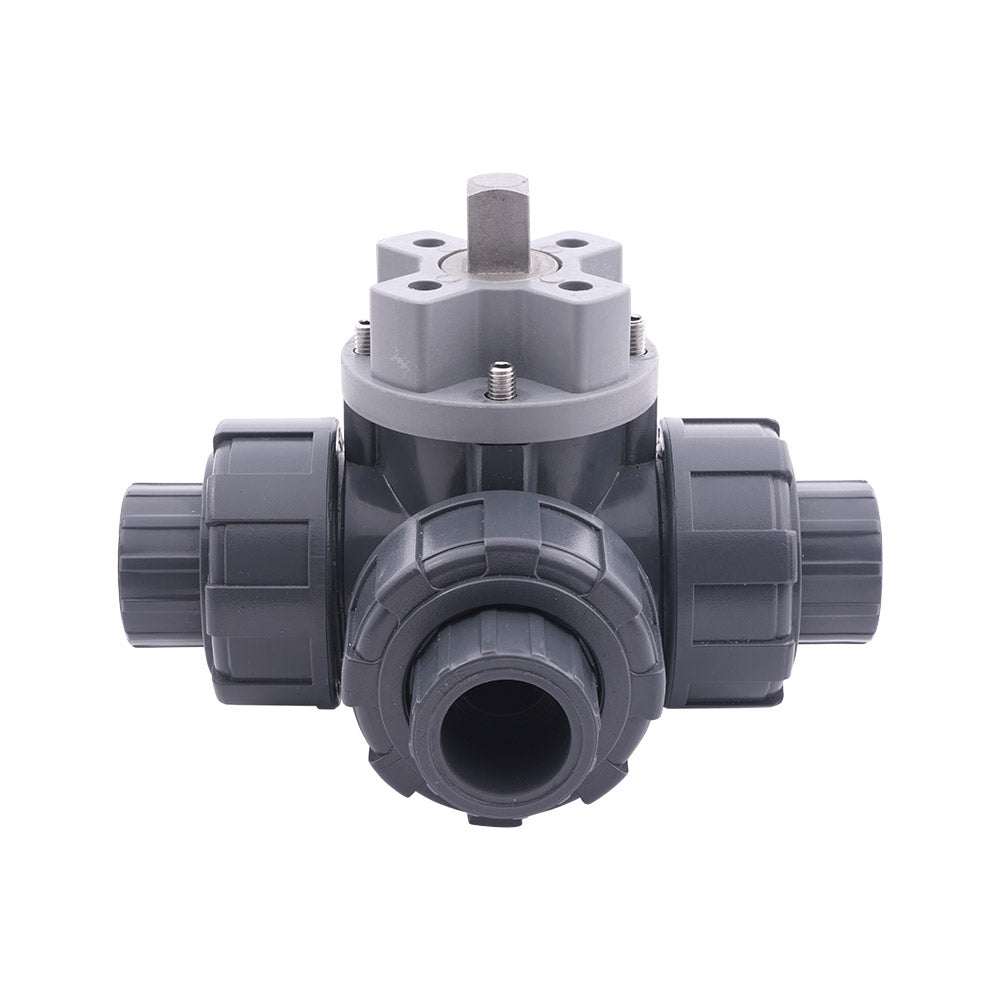

Manchon à coller 15mm Perçage en T 3 voies Vanne à bille PVC ISO-Top F03 10 bar PTFE/EPDM
Cette vanne à bille PVC 3 voies à perçage en T avec une taille d'alésage de 14 mm est conçue pour le contrôle de la direction du flux. La vanne a des raccords à manchon à coller de 15 mm avec une conception à raccord double union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est très adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, et aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar à 20°C (145 psi à 68°F). La vanne peut être utilisée dans une plage de température de 0 à 60°C (32 à 140°F). La vanne a une valeur Kv de 3,5 m3/h à une pression différentielle de 1 bar (Cv = 4,05 gpm). La valeur Kv exprime le débit d'eau en m3/h à une perte de pression d'un bar. L'entrée de pression est possible sur les trois ports. La vanne a une bride selon la norme ISO 5211 F03. Cela rend la vanne adaptée à un actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
- Prix normal
- €155,88
- Prix normal
- €129,90
Description
Cette vanne à bille PVC 3 voies à perçage en T avec une taille d'alésage de 14 mm est conçue pour le contrôle de la direction du flux. La vanne a des raccords à manchon à coller de 15 mm avec une conception à raccord double union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est très adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar à 20°C (145 psi à 68°F). La vanne peut être utilisée dans une plage de température de 0 à 60°C (32 à 140°F). La vanne a une valeur Kv de 3,5 m3/h à une pression différentielle de 1 bar (Cv = 4,05 gpm). La valeur Kv exprime le débit d'eau en m3/h à une perte de pression d'un bar. L'entrée de pression est possible sur les trois ports. La vanne a une bride selon la norme ISO 5211 F03. Cela rend la vanne adaptée à un actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
Avantages :
- Convient pour l'eau contaminée ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines)
- Adapté pour un actionnement électrique ou pneumatique grâce à la bride ISO-top F03
- La vanne à port T a un trou en forme de T dans la bille, ce qui permet différentes fonctions de circuit.
- Entrée de pression sur les trois ports.
Inconvénients :
- Pas équipé d'une poignée pour le contrôle manuel
Alésage et fonction de circuit
La bille a un perçage en T. La rotation de la bille à 90 degrés vous permet de basculer entre deux circuits ou de connecter les trois tuyaux.
Schéma de principe du fonctionnement des vannes à perçage en T
