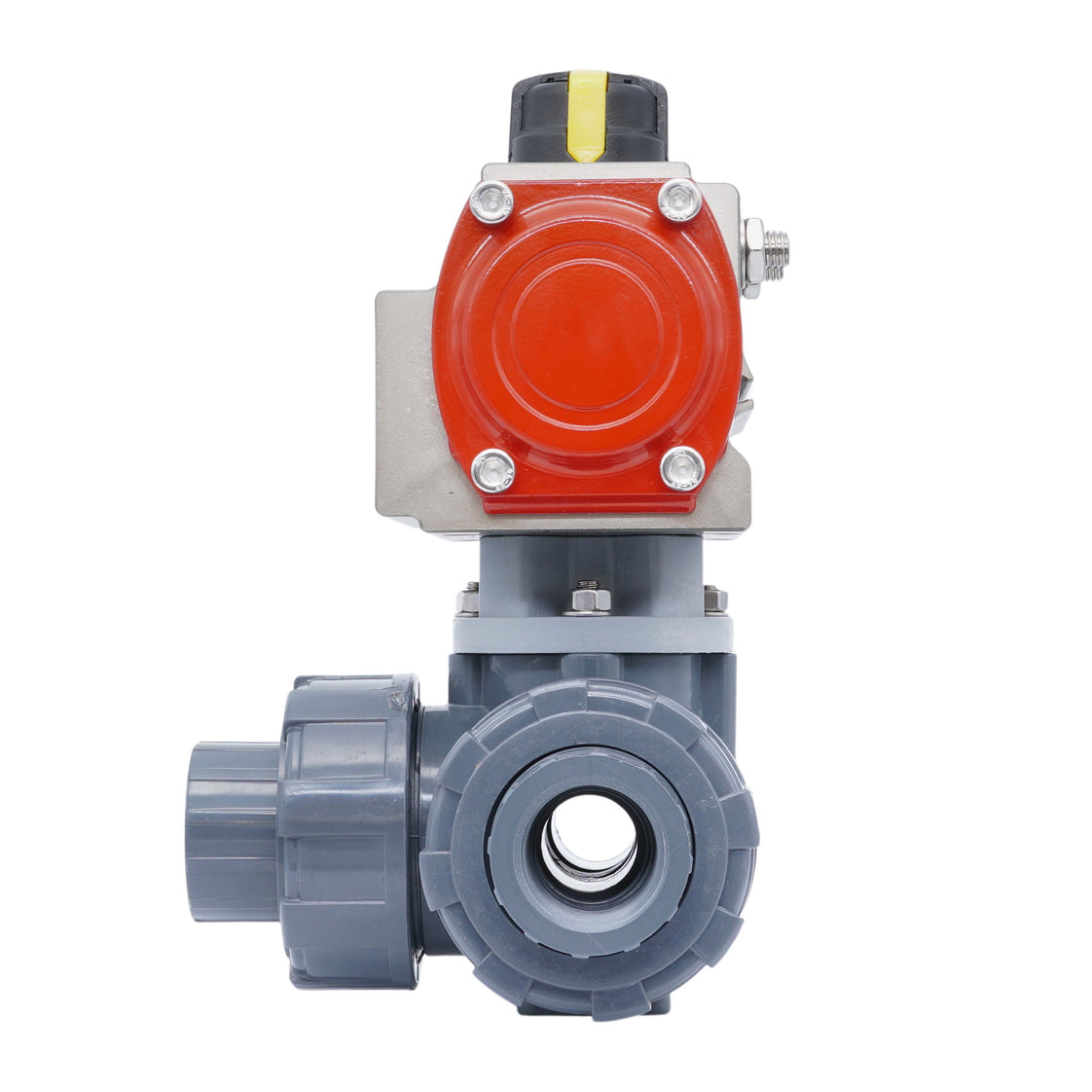

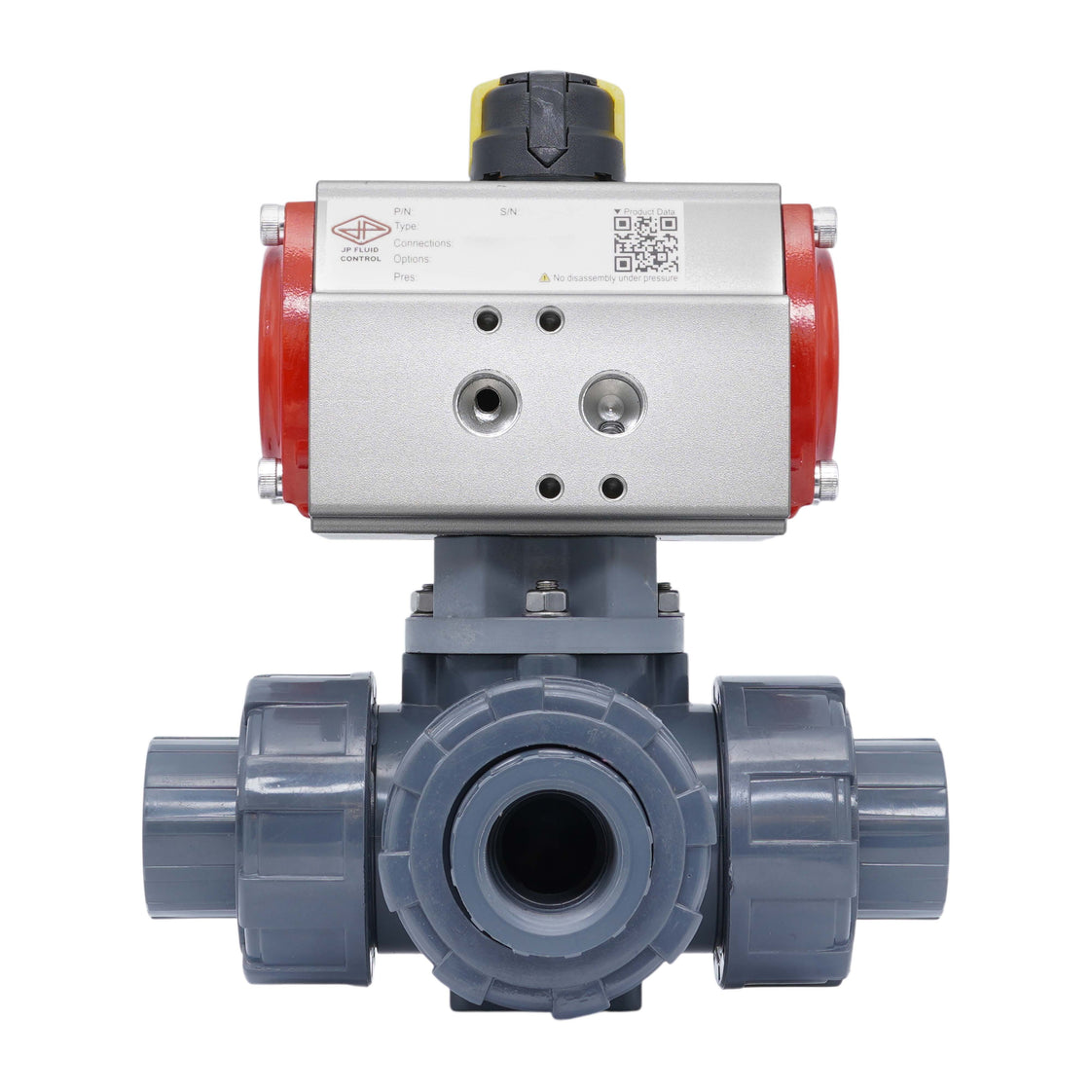

Manchon A Coller 20mm Vanne A Bille pneumatique PVC 3 Voies Perçage En T fermeture par ressort

Cette vanne a bille 3 voies est actionnée pneumatiquement et dispose d'un alésage de 14 mm. La vanne est dotée de raccords manchon a coller de 20 mm avec un modele true union. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux chargées ou aux milieux corrosifs, comme les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 3,5 m³/h a une pression différentielle de 1 bar (Cv = 4,05 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste, a fermeture par ressort, avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il est doté d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KJK), l'actionneur (V3JKZ/PR03A) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 pouce possible
• Un indicateur mécanique clair en haut montre la position de la vanne
• Ouverture/fermeture rapide
• Le simple effet conserve l'air comprimé et la vanne revient a sa position initiale en cas de perte d'air ou de courant
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 50 x 25 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le simple effet offre moins de contrôle que les actionneurs double effet

Alésage et fonction de circuit

La bille est dotée d'un orifice en T. La rotation de la bille de 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux chargées ou les milieux corrosifs, comme les solutions de chlorure (eau de mer ou piscines). Elles ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Convient aux températures comprises entre 0 et 60°C (32°F et 140°F). Les vannes a bille sont équipées d'une bride supérieure ISO 5211 (de F03 a max. F07) qui permet le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner des vannes quart de tour telles que des vannes papillon et des vannes a bille, offrant des capacités tout-ou-rien et de régulation. Dotés d'un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de pivotement. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sécurisé. Apres assemblage, chaque actionneur est rigoureusement testé sur un banc d'essai entierement automatisé, les rendant adaptés a un large éventail d'applications industrielles.
