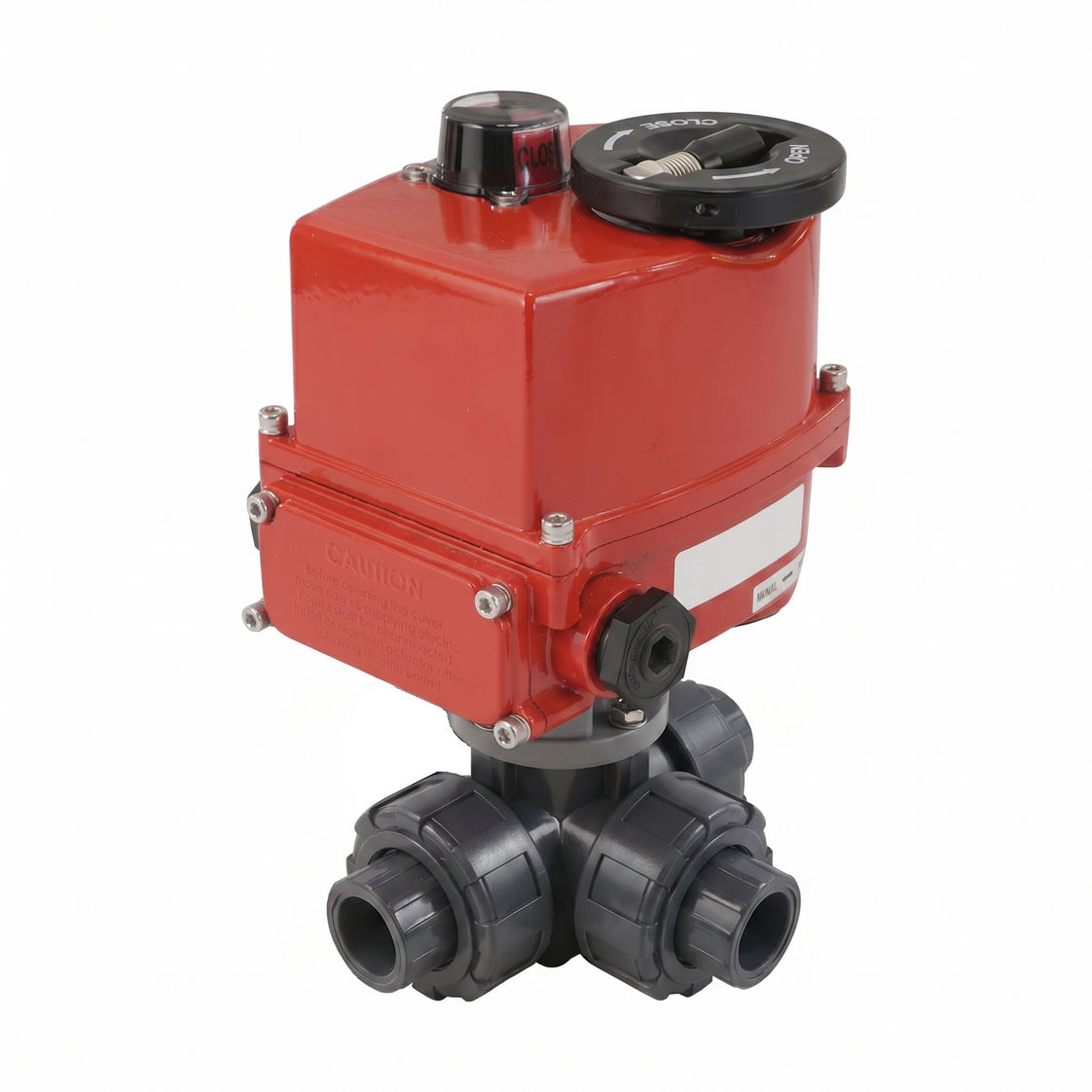

G2-1/2'' Vanne A Bille PVC électrique modulante 3 Voies Perçage En T 24 V CA/CC

Cet actionneur électrique modulant est proposé en combinaison avec une vanne a bille PVC 3 voies a perçage en T. La vanne possede des raccords filetés femelles G 2-1/2 pouces. Il s'agit d'un filetage BSPP (British Standard Pipe Parallel). La vanne a un alésage de 50 mm, avec une valeur Kv de 80 m³/h (Cv = 92,48 gpm). Le Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient a des températures de 0 a 60°C (32 a 140°F). La vanne convient aux applications avec de l'eau contaminée ou des milieux corrosifs, tels que des solutions chlorées (eau de mer ou piscines). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM.

L'actionneur peut faire pivoter la vanne de 0 a 90 degrés avec un couple de service de 40 Nm (couple de décrochage plus élevé, veuillez consulter la notice) en 13 secondes. Il nécessite une tension d'alimentation de 24 V CA/CC, dispose d'un cycle de service de courte durée S2 (10 min - voir notice), et est livré avec un indicateur de positionnement visuel sur le dessus de l'appareil pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un systeme de positionnement numérique (DPS) permettant de positionner la vanne n'importe ou entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. Grâce au boîtier en polyamide (PA) durable de l'actionneur, l'appareil offre une protection IP67 pour une température ambiante de -10°C a 50°C (14°F a 122°F).

Avant de raccorder l'actionneur, veuillez lire attentivement la notice. Livré non assemblé, comprenant la vanne a bille (V3KJT), l'actionneur (AG-540-B-DPS) et les accessoires de montage.

Avantages :

• Il s'agit d'un actionneur modulant avec un systeme de positionnement numérique (DPS) pour positionner la vanne n'importe ou entre 0 et 90 degrés avec un signal de commande de 4-20 mA
• L'actionneur dispose d'un boîtier robuste IP67
• L'actionneur dispose d'un indicateur visuel clair pour voir la position de la vanne

Inconvénients :

• Par rapport a un actionneur pneumatique de meme taille, la vitesse de fonctionnement est plus lente

Alésage et fonction de circuit

La bille possede un orifice en T. La rotation de la bille de 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Schéma de câblage électrique

L'actionneur dispose d'un systeme de câblage a 10 bornes réparti entre les fonctions d'alimentation essentielles et les fonctions de retour optionnelles. Pour le fonctionnement de base, les bornes 1, 2 et 3 fournissent une mise a la terre et une alimentation 24V CA/CC avec détection automatique de la tension. Les bornes 4 et 5 reçoivent un signal d'entrée modulant, réglé par défaut sur 4-20 mA mais pouvant etre configuré sur 0-10V ou 2-10V. Pour la surveillance a distance, les bornes 6 et 7 fournissent un signal de retour de position continu, typiquement 4-20 mA. Une tension externe ne doit jamais etre appliquée sur ces broches de retour pour éviter des dommages permanents. Enfin, les bornes 8, 9 et 10 utilisent une source commune pour fournir des confirmations de statut discretes « Ouvert » ou « Fermé » via des fins de course.

Schéma de câblage électrique de l'actionneur AG-540-B-DPS.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur a l'axe de la vanne. Fixez l'actionneur a la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre réseau de tuyauteries existant.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage nécessaires.
