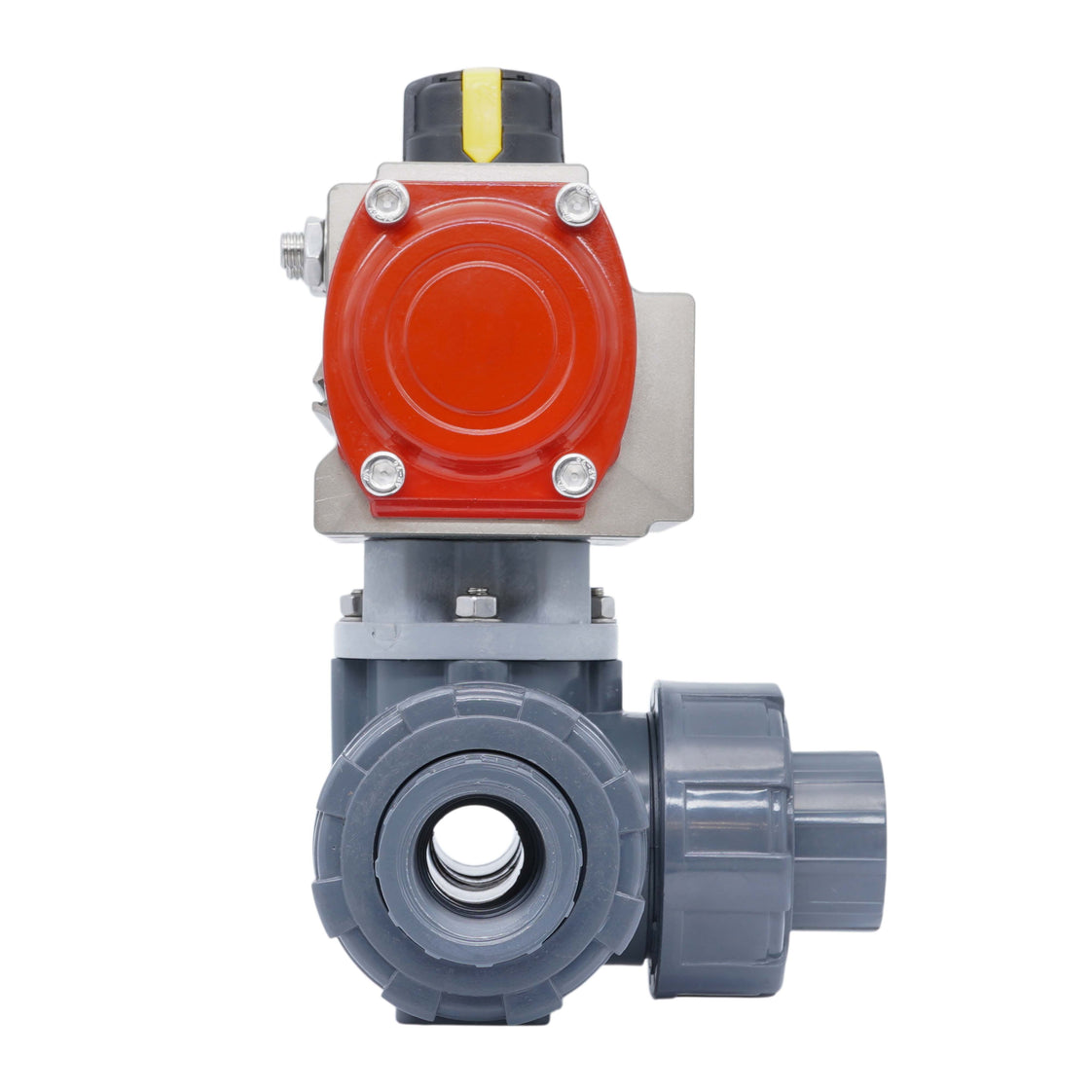

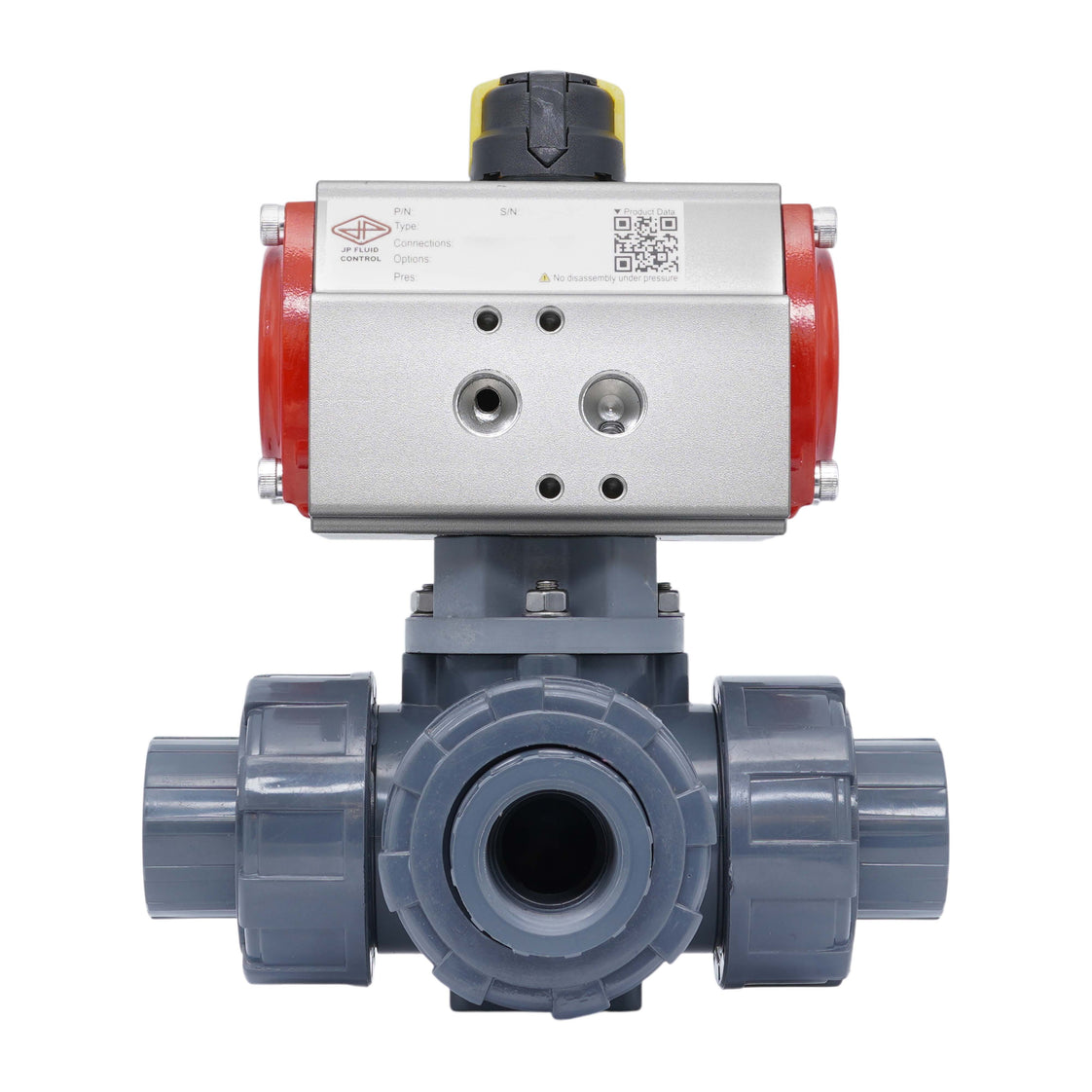

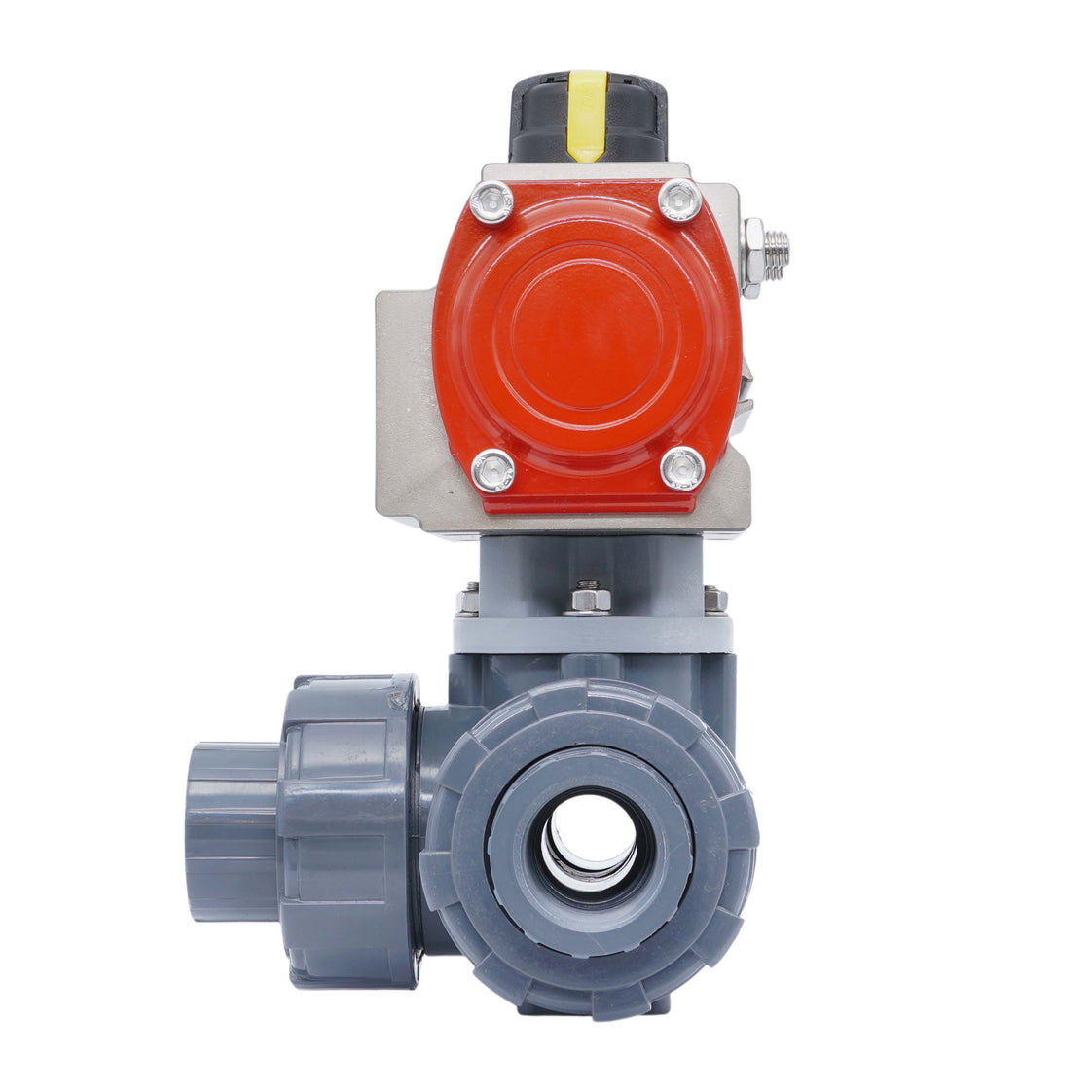

G1-1/4'' perçage en T vanne à bille 3 voies PVC double effet

Cette vanne à bille 3 voies est actionnée pneumatiquement et présente une taille d'alésage de 25 mm. La vanne possède des raccords filetés femelles G 1-1/4 pouce. Il s'agit de BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est très adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar à 20°C (145 psi à 68°F). La vanne peut être utilisée dans une plage de température de 0 à 60°C (32 à 140°F). La vanne a une valeur Kv de 21 m³/h à une pression différentielle de 1 bar (Cv = 24.28 gpm). La valeur Kv exprime le débit d'eau en m³/h à une perte de pression d'un bar.

L'actionneur est doté d'un mécanisme robuste à crémaillère à double effet avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 à 8 bars (43 à 116 psi). De plus, il est doté d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers d'interrupteurs de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne à bille (V3KJP), l'actionneur (V3JKP/PR03D) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne Namur 1/4 possible
• Indicateur mécanique clair sur le dessus montre la position de la vanne
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs à simple effet
• Peut être équipé d'un boîtier d'interrupteurs de fin de course (VDI/VDE 3845 50 x 25 mm)
• Coût d'investissement initial plus faible qu'une version électrique

Inconvénients :

• Le double effet utilise plus d'air comprimé que les actionneurs à simple effet

Alésage et fonction du circuit

La bille a un perçage en T. La rotation de la bille à 90 degrés vous permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Schéma de principe du fonctionnement des vannes à perçage en T

Vannes à boisseau sphérique PVC 3 voies Tameson

La série comprend des vannes à boisseau sphérique fiables à 3 voies avec un passage en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux contaminées ou les milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar à 20°C (145 psi à 68°F). Convient pour des températures comprises entre 0 et 60°C (32°F et 140°F). Les vannes à boisseau sphérique ont une bride supérieure ISO 5211 (de F03 à max. F07) ce qui rend possible le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques à crémaillère et pignon JP Fluid Control sont conçus pour actionner des vannes quart de tour telles que les vannes à papillon et à boisseau sphérique, offrant des capacités marche/arrêt et de régulation. Dotés d'un boîtier durable en aluminium anodisé, ces actionneurs fournissent un couple allant jusqu'à 900 Nm (664 ft-lbf) avec une caractéristique de couple constante sur toute la plage de pivotement. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sécurisé. Après assemblage, chaque actionneur subit des tests rigoureux sur un banc d'essai entièrement automatisé, ce qui les rend adaptés à une large gamme d'applications industrielles.
