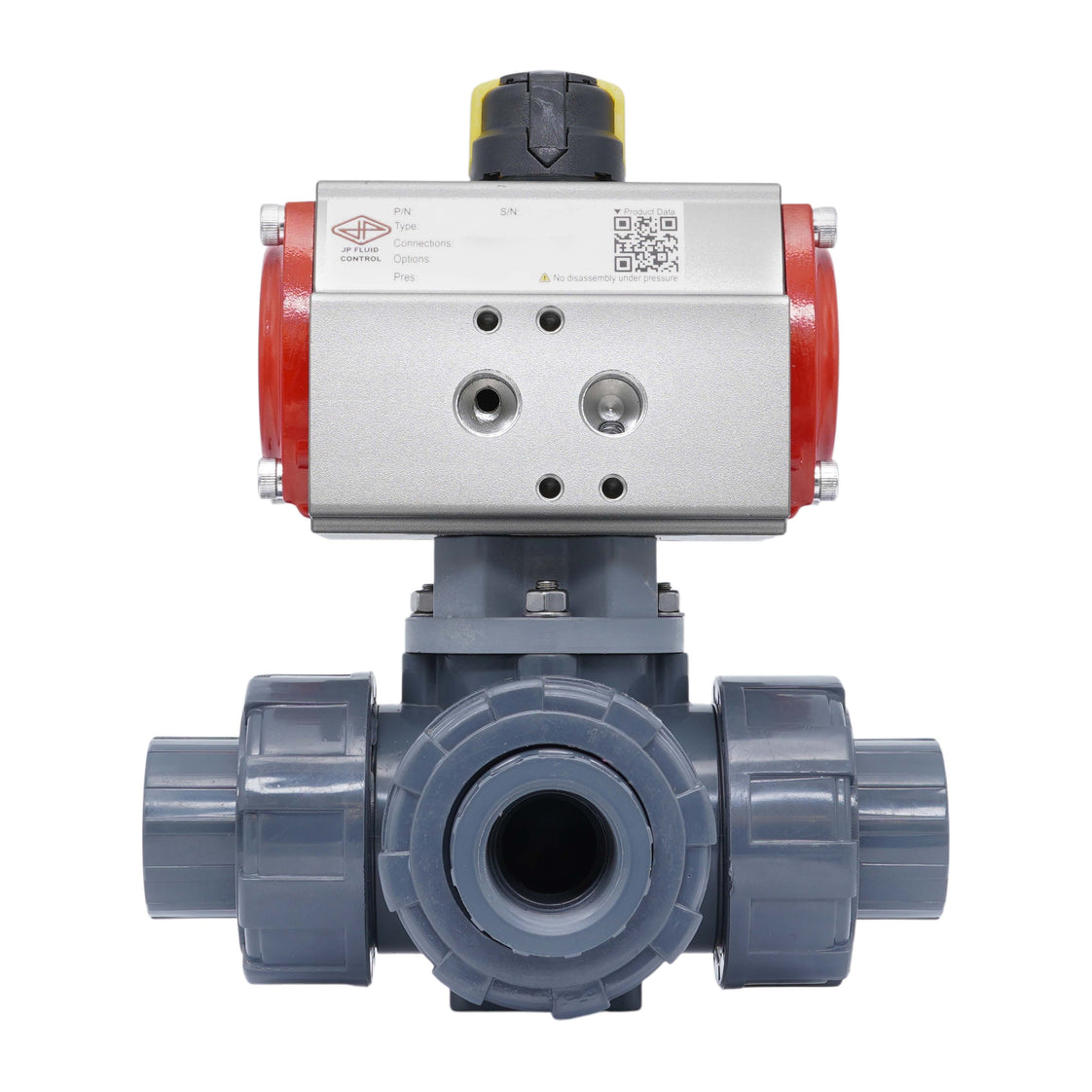

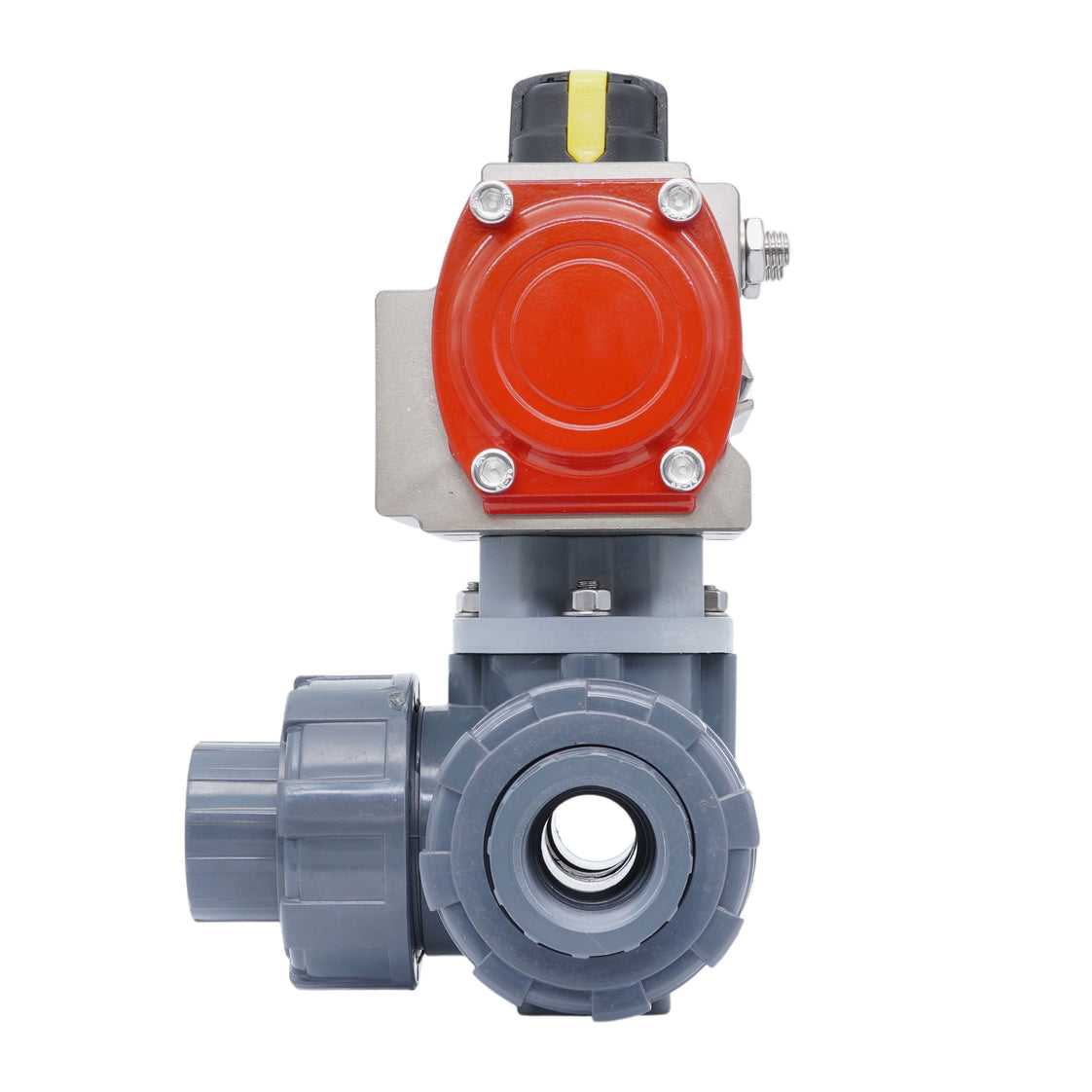

G1-1/2'' Vanne A Bille PVC pneumatique 3 Voies Perçage En L double effet

Cette vanne a bille 3 voies est a commande pneumatique avec un alésage de 38 mm. La vanne dispose de raccordements filetage femelle G 1-1/2 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient parfaitement aux eaux contaminées ou aux milieux corrosifs tels que les solutions de chlorure (eau de mer ou piscines). Par ailleurs, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires tels que les alcools. Ils ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 42 m³/h a une pression différentielle de 1 bar (Cv = 48,55 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar.

L'actionneur dispose d'un mécanisme a crémaillere robuste, double effet, avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). Il dispose également d'une interface Namur 1/4 pouce pour les électrovannes et d'une interface 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, comprenant la vanne a bille (V3KKP), l'actionneur (V3JKQ/PR04D) et les accessoires de montage.

Avantages :

• Montage direct d'une électrovanne 1/4 Namur possible
• Un indicateur mécanique clair en haut indique la position de la vanne
• Ouverture/fermeture rapide
• Le double effet offre un meilleur contrôle que les actionneurs simple effet
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 80 x 30 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le double effet consomme plus d'air comprimé que les actionneurs simple effet

Alésage et fonction de circuit

La bille est munie d'un orifice en L. La rotation de la bille de 90 degrés permet de basculer entre deux circuits.

Dessin schématique de la fonction de circuit des vannes a perçage en L

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux contaminées ou les milieux corrosifs tels que les solutions de chlorure (eau de mer ou piscines). Elles ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Adaptée aux températures comprises entre 0 et 60°C (32°F et 140°F). Les vannes a bille sont équipées d'une bride supérieure ISO 5211 (de F03 a max. F07) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner les vannes quart de tour telles que les vannes papillon et a bille, offrant des capacités de marche/arret et de modulation. Avec un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sur. Apres assemblage, chaque actionneur est soumis a des tests rigoureux sur un banc d'essai entierement automatisé, ce qui les rend adaptés a une large gamme d'applications industrielles.
