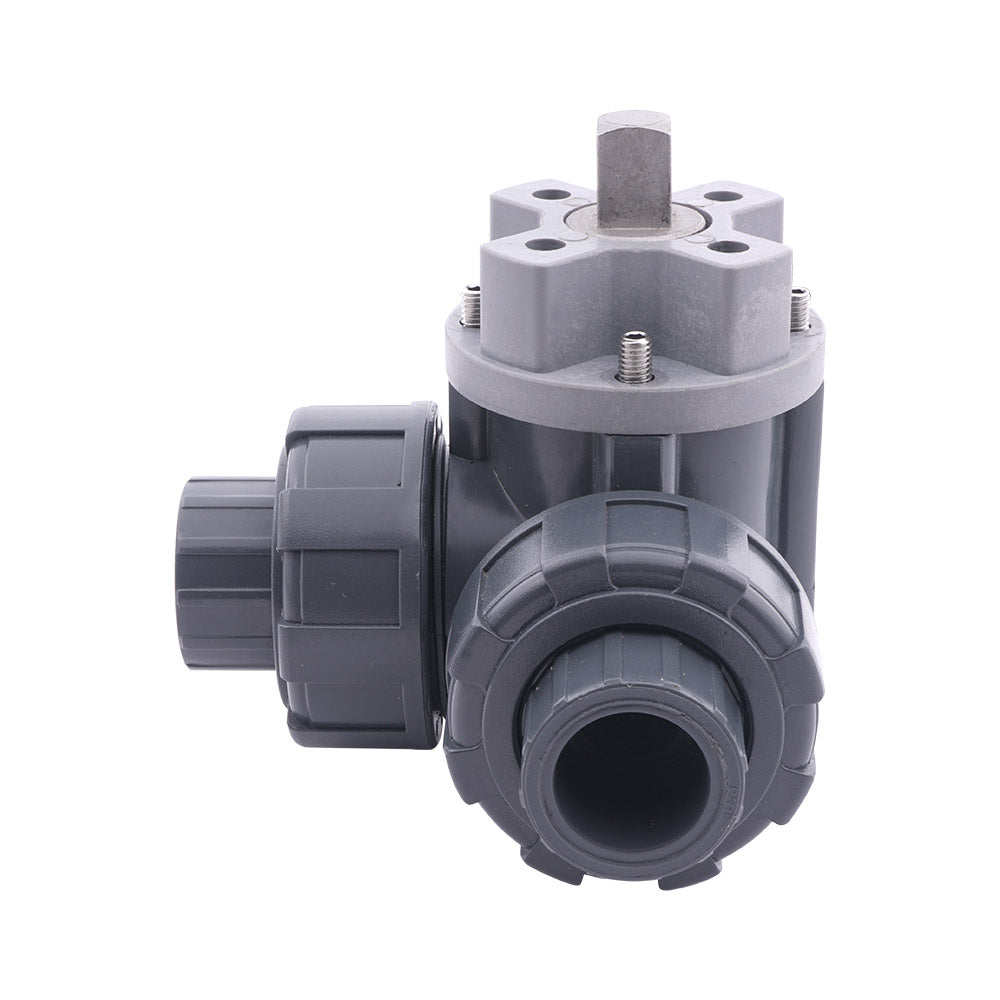

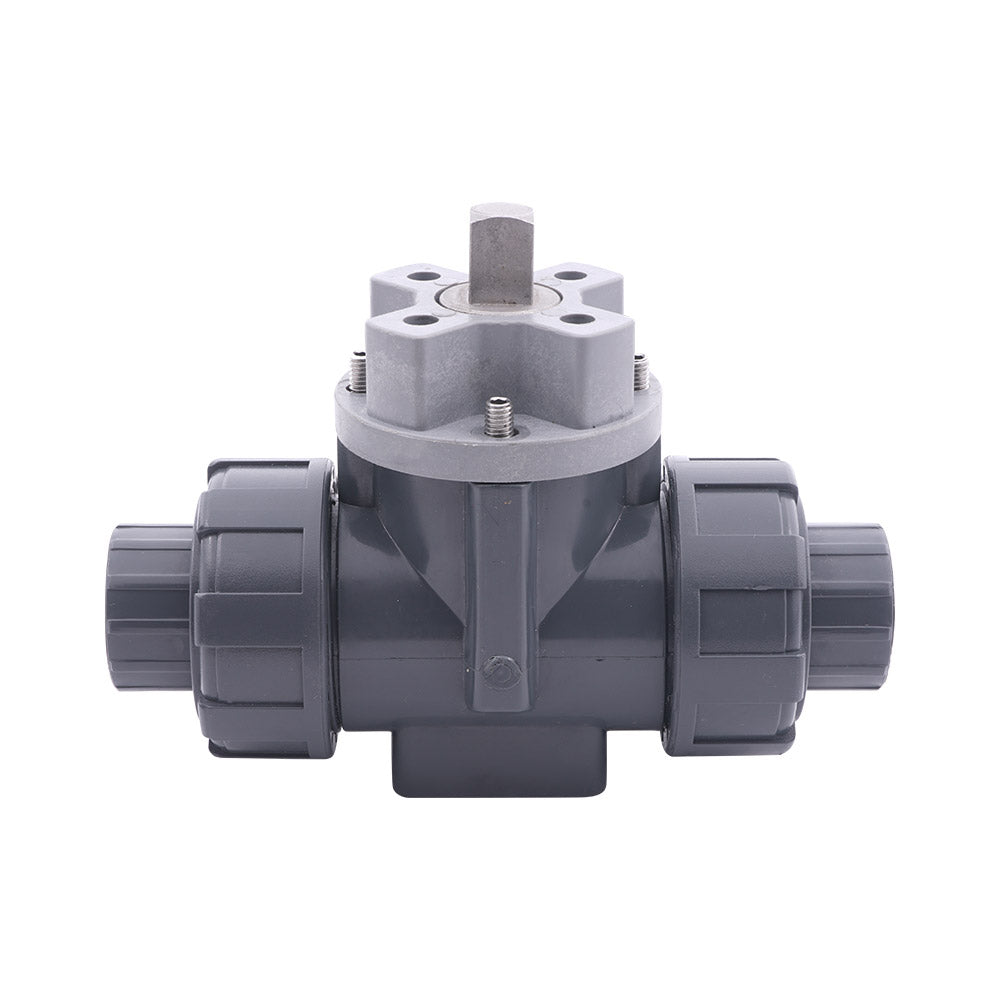

G1-1/4'' Vanne A Bille PVC 3 Voies Perçage En T ISO-Top F03 10 bar PTFE/EPDM
Cette vanne a bille PVC 3 voies a perçage en T avec un alésage de 25 mm est conçue pour le contrôle de la direction d'écoulement. La vanne dispose de raccords a filetage femelle G 1-1/4 pouce. Il s'agit de BSPP (British Standard Pipe Parallel). Grâce a notre large gamme de raccords 1-1/4 pouce, vous pouvez la connecter a n'importe quel systeme de tuyauterie. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est tres adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 21 m3/h a une pression différentielle de 1 bar (Cv = 24,28 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. L'entrée de pression est possible sur les trois raccords. La vanne dispose d'une bride conforme a la norme ISO 5211 F03. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
- Prix normal
- €192,02
- Prix normal
- €160,02
Description
Cette vanne a bille PVC 3 voies a perçage en T avec un alésage de 25 mm est conçue pour le contrôle de la direction d'écoulement. La vanne dispose de raccords a filetage femelle G 1-1/4 pouce. Il s'agit de BSPP (British Standard Pipe Parallel). Grâce a notre large gamme de raccords 1-1/4 pouce, vous pouvez la connecter a n'importe quel systeme de tuyauterie. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est tres adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM conviennent aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, aux carburants ou aux hydrocarbures aromatiques/chlorés consultez le tableau de résistance chimique pour les milieux spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 21 m3/h a une pression différentielle de 1 bar (Cv = 24,28 gpm). La valeur Kv exprime le débit d'eau en m3/h pour une perte de charge d'un bar. L'entrée de pression est possible sur les trois raccords. La vanne dispose d'une bride conforme a la norme ISO 5211 F03. Cela rend la vanne adaptée a l'actionnement électrique ou pneumatique. La vanne n'est pas équipée d'une poignée pour le contrôle manuel.
Avantages :
- Adaptée aux eaux contaminées ou aux milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines)

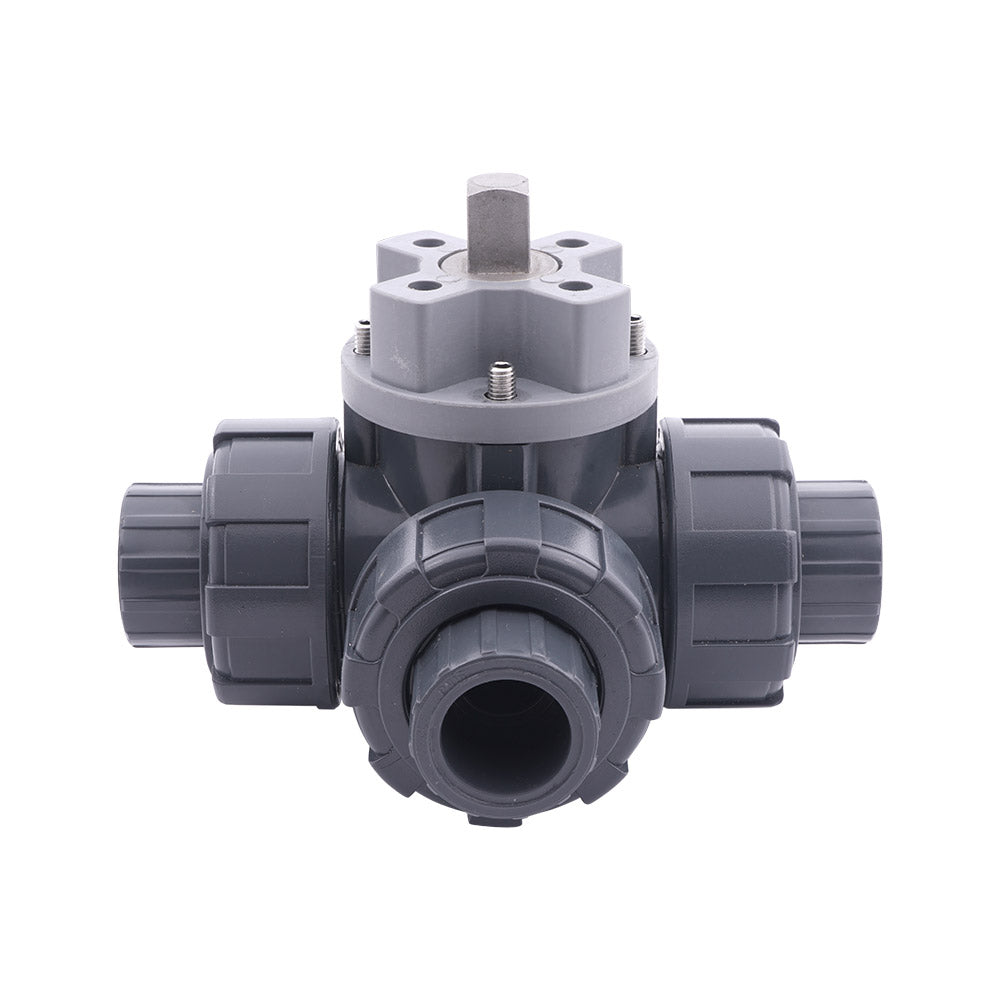

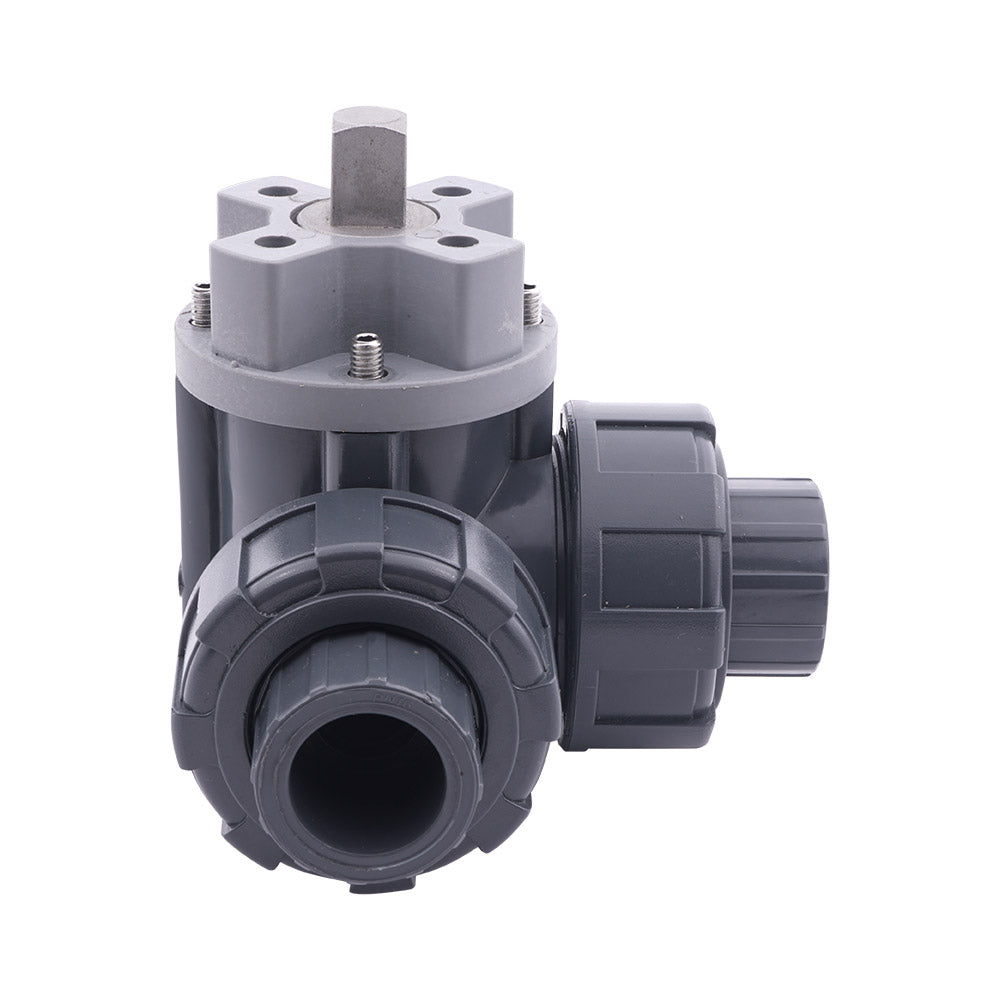

- Adaptée a l'actionnement électrique ou pneumatique grâce a la bride ISO-top F03
- La vanne a port en T possede un orifice en forme de T dans la bille, permettant différentes fonctions de circuit
- Entrée de pression sur les trois raccords
Inconvénients :
- Non équipée d'une poignée pour le contrôle manuel
Alésage et fonction de circuit
La bille possede un port en T. En faisant pivoter la bille de 90 degrés, vous pouvez basculer entre deux circuits ou connecter les trois tuyaux.
Dessin schématique de la fonction de circuit des vannes a perçage en T
