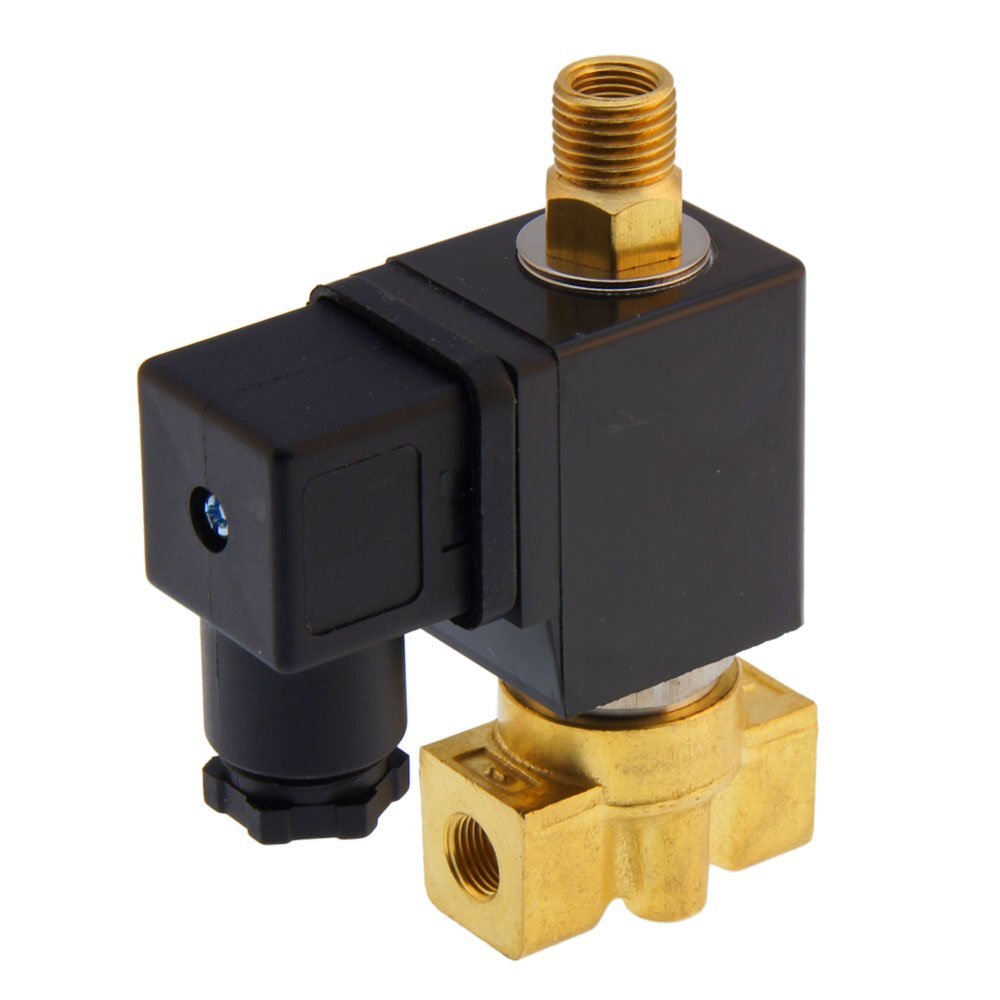

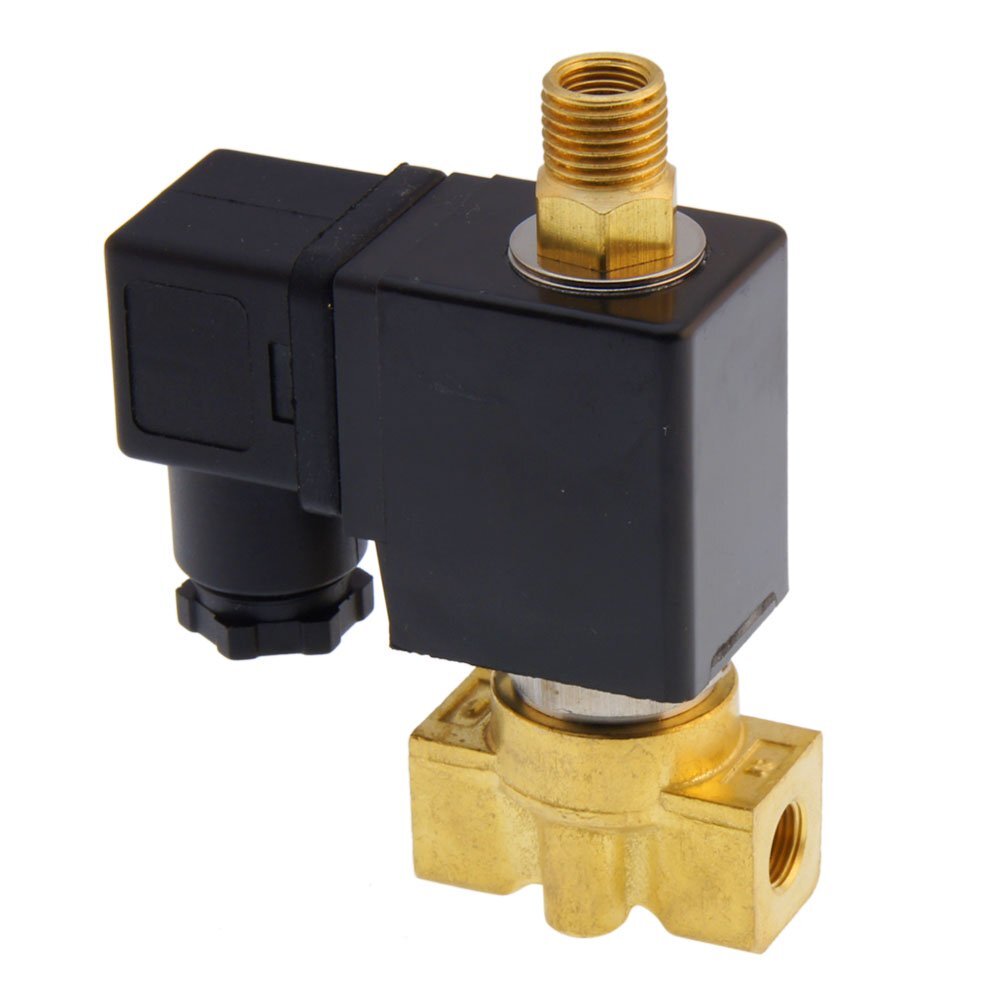

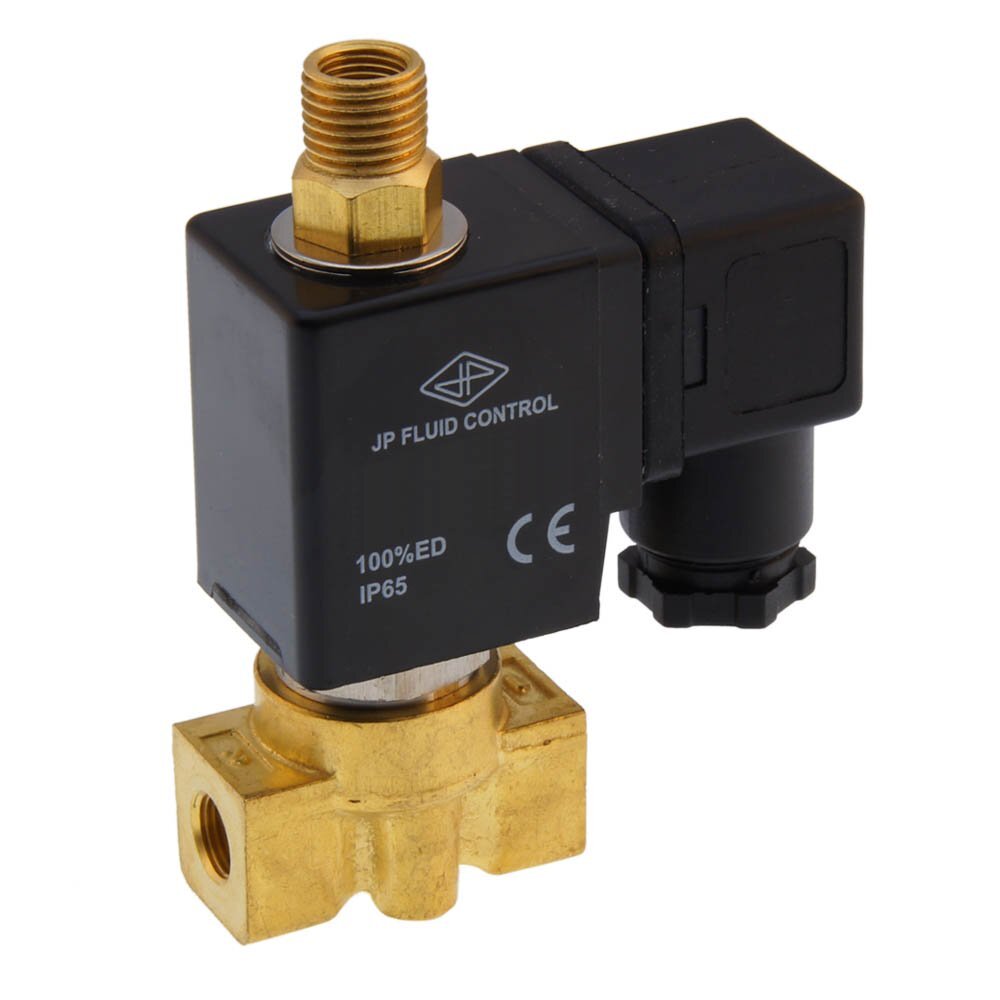

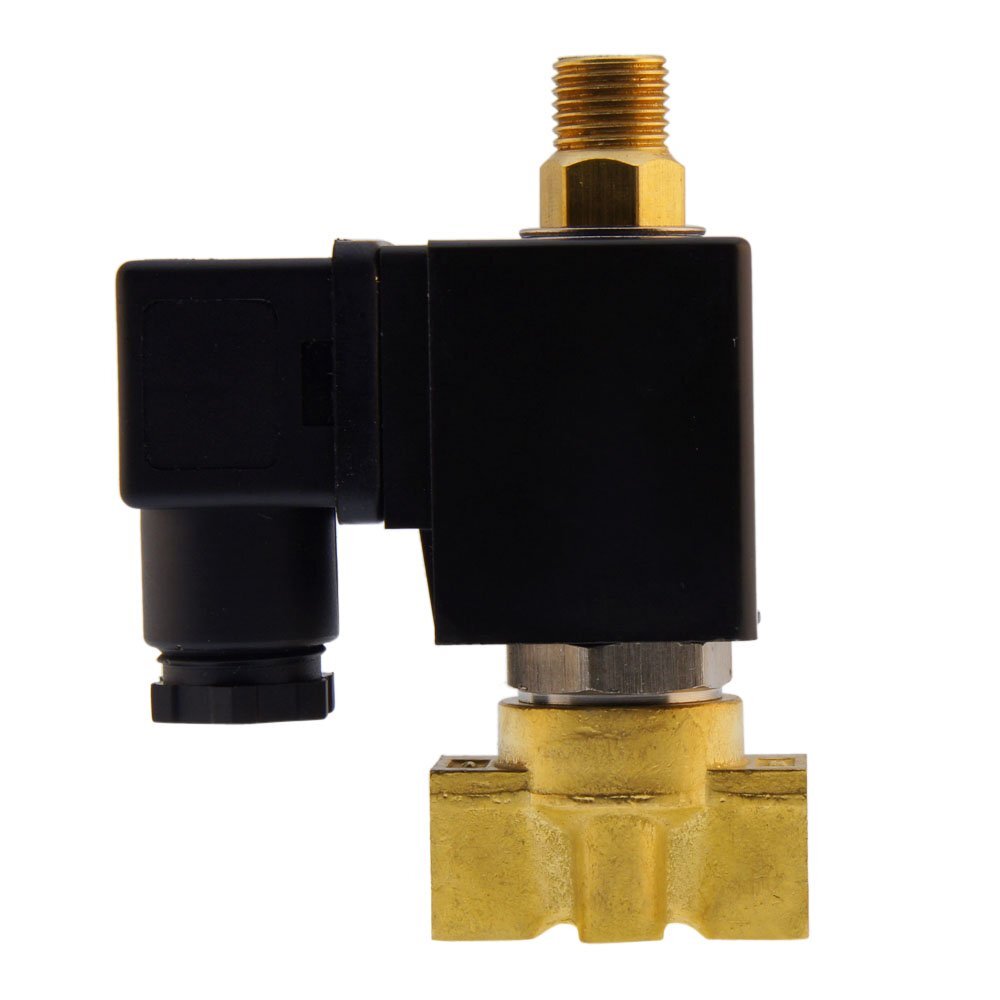

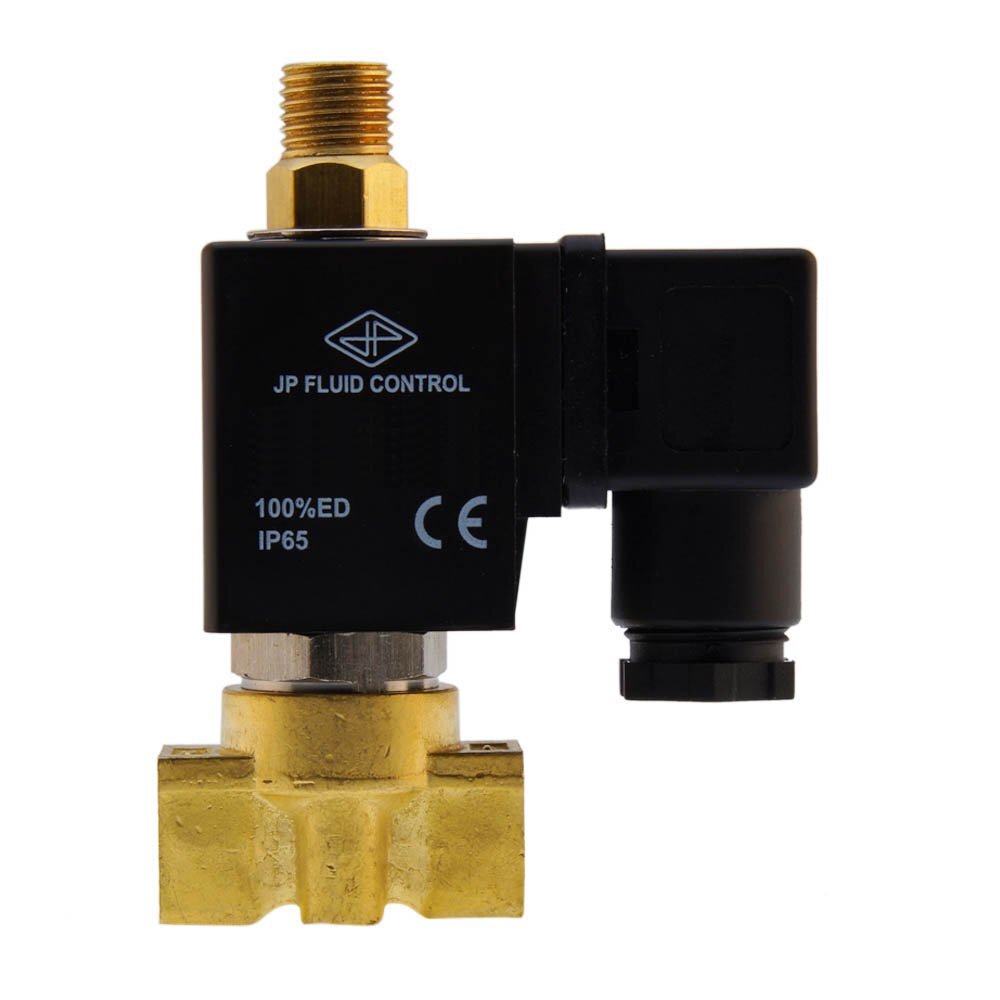

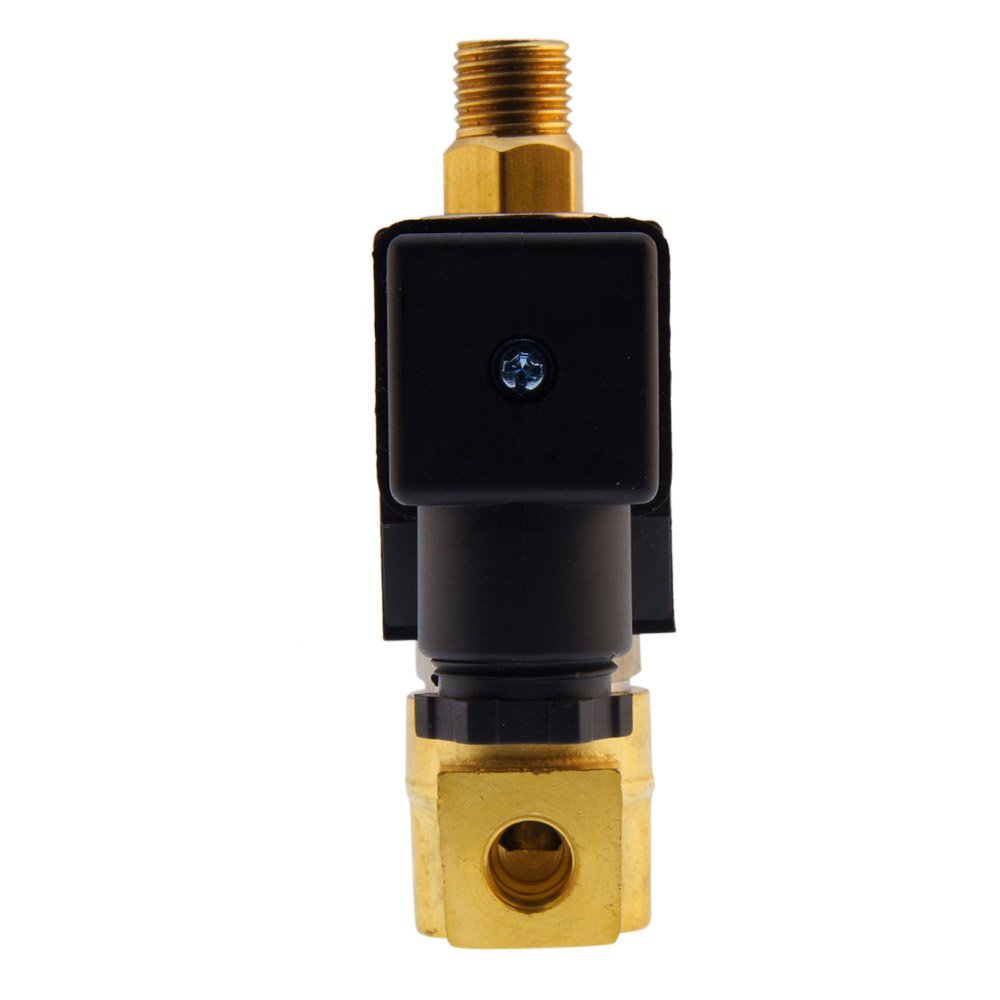

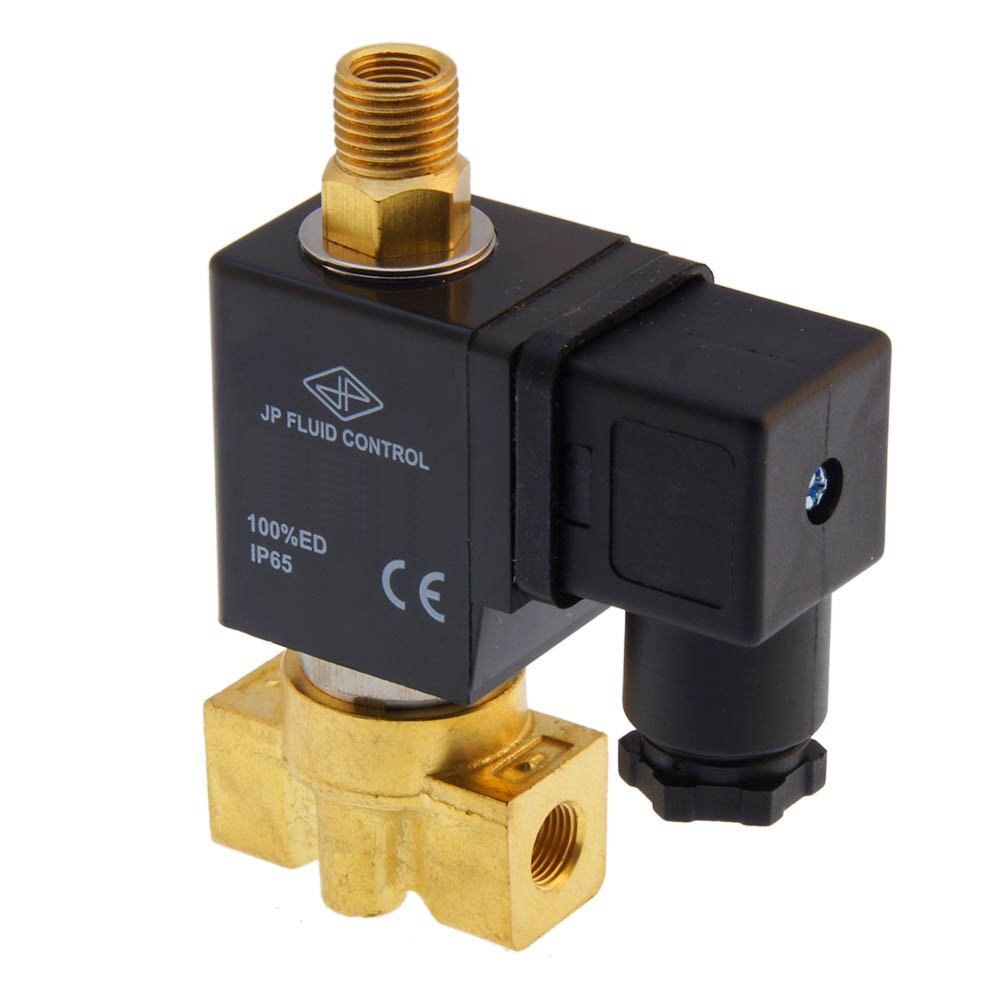

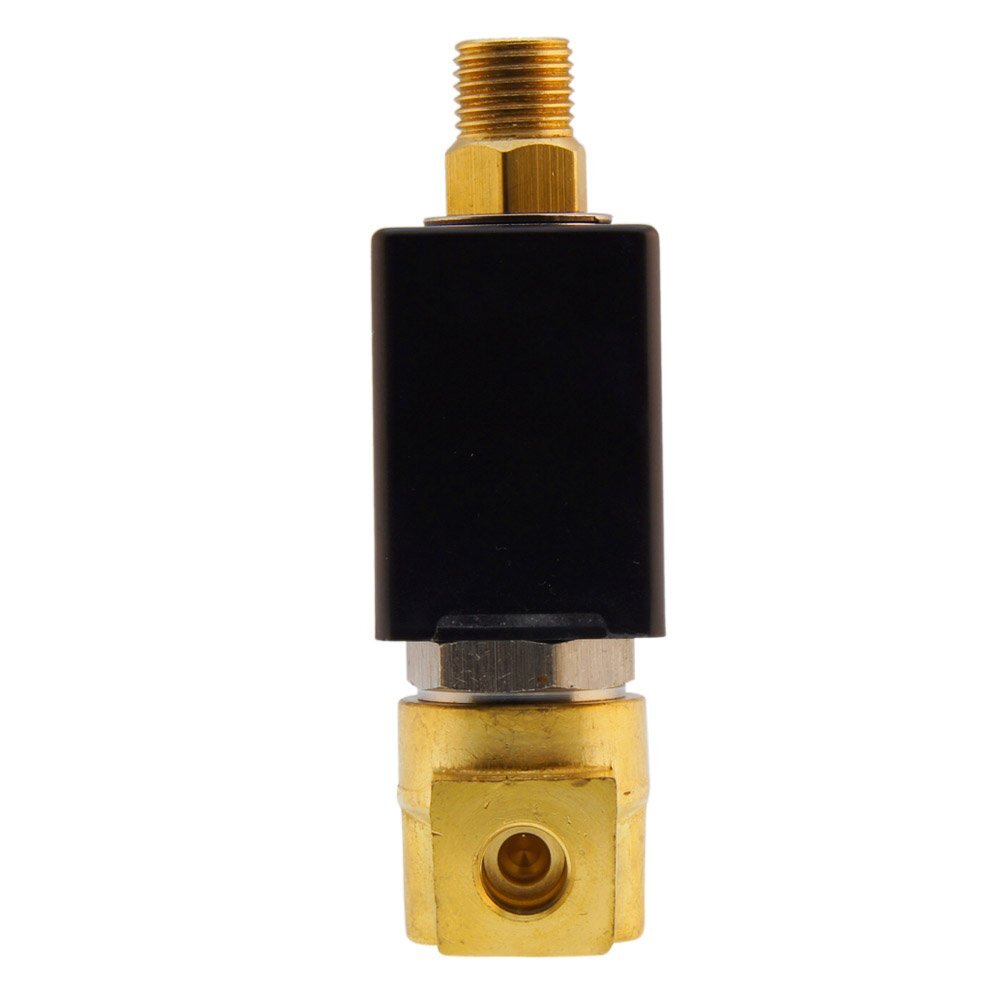

Electrovanne TW-DB 1/8'' 3/2 voies NO laiton FKM 0-6bar 120V AC

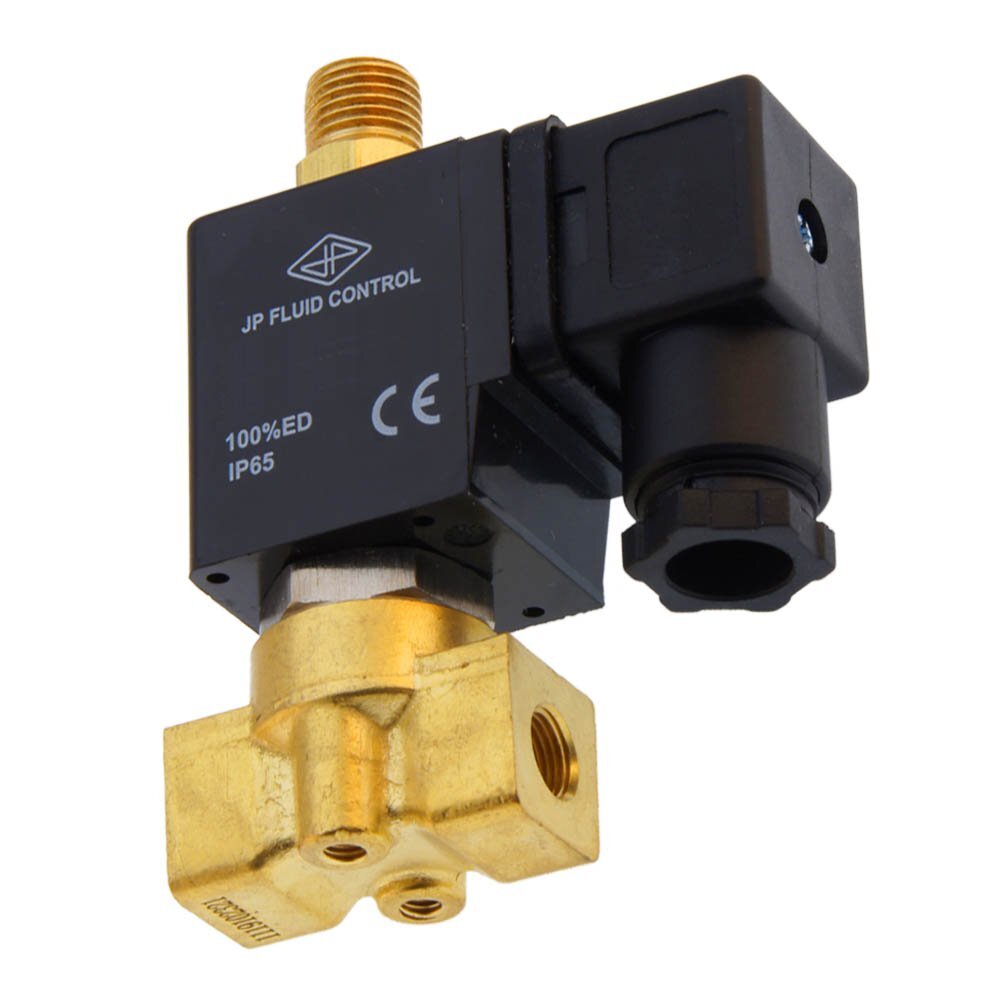

Electrovanne 3 voies JP Fluid Control (type TW-DB) avec filetage G 1/8 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est normalement ouverte (tension = fermeture) et à fonctionnement direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 120°C (248°F) et une pression de 0 à 6 bars (0 à 87 psi). Boîtier en laiton avec joint FKM (FPM) et un orifice de 1,5 mm. La valeur Kv est de 0,06 m3/h (1 l/min à dp=1 bar d'eau).
- Prix normal
- €42,47
- Prix normal
- €35,39
Description
Il s'agit d'une electrovanne 3 voies à commande directe JP Fluid Control avec filetage G 1/8 pouce et bobine 120 V CA. La vanne a un boîtier en laiton avec un joint FKM (FPM) et un orifice de 1,5 mm (environ 1/16 de pouce). La fonction du circuit de l'electrovanne est normalement ouverte, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 6 bars (0 à 87 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 0,06 m3/h, ce qui se traduit par un debit de 1 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0.07, ce qui signifie 0.07 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'orifice de l'orifice superieur est de 1,2 mm pour toutes les vannes TW.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie TW-DB
La serie TW se compose de differents types d'electrovannes 3/2 voies (normalement fermees, normalement ouvertes, de derivation, universelles), adaptees à une multitude d'applications telles que le drainage, la distribution ou le melange de liquides et de gaz.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
