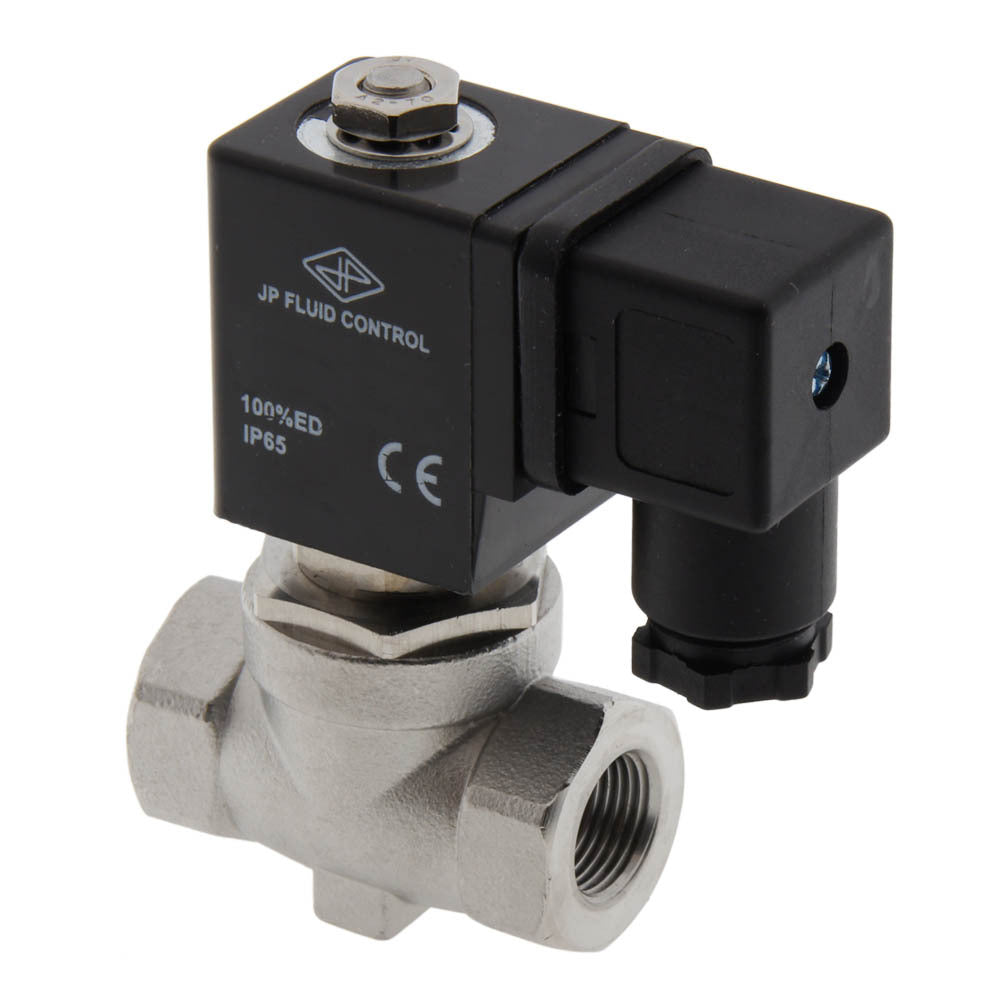

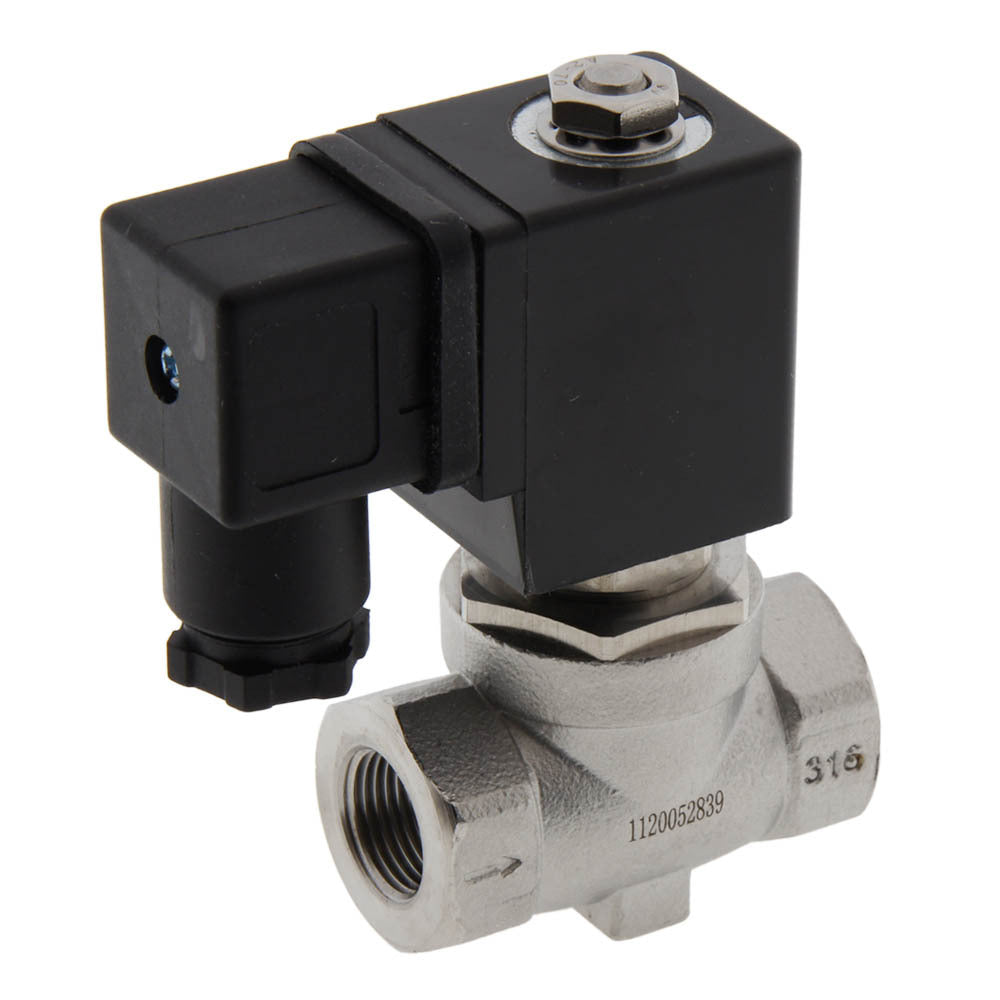

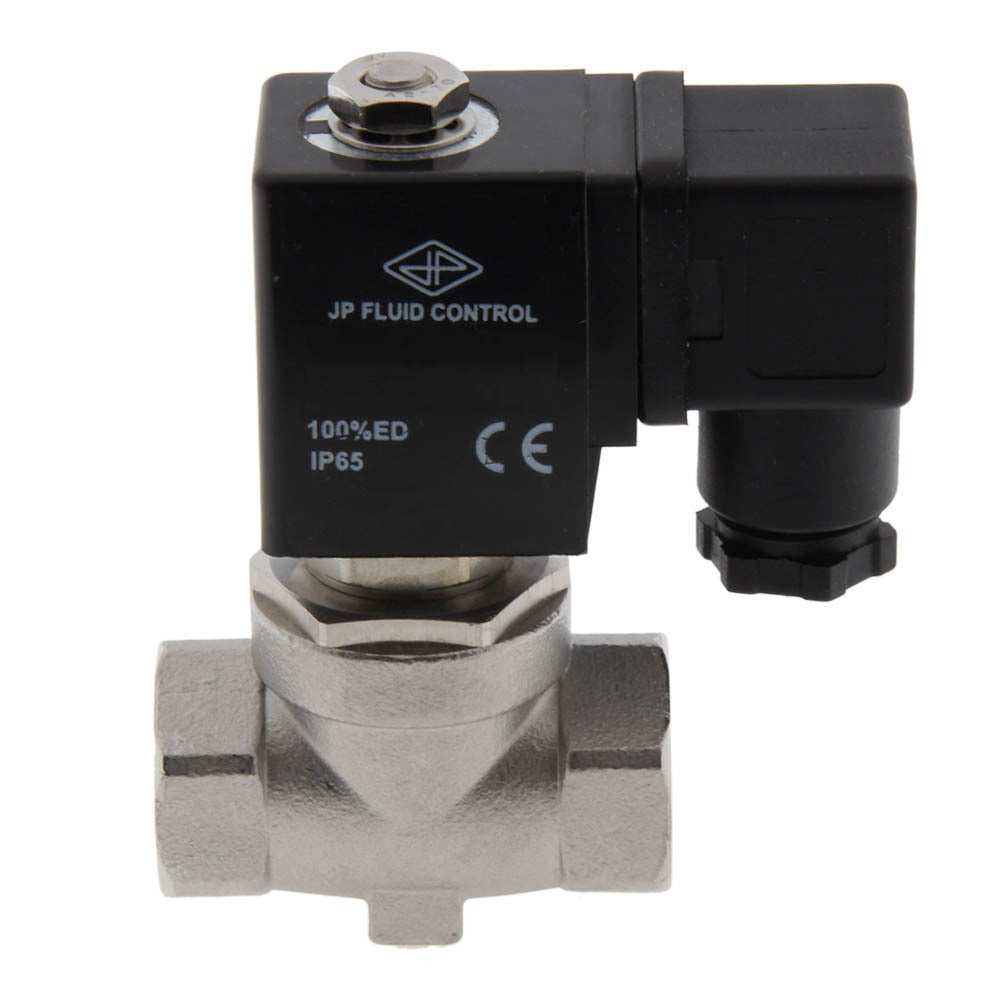

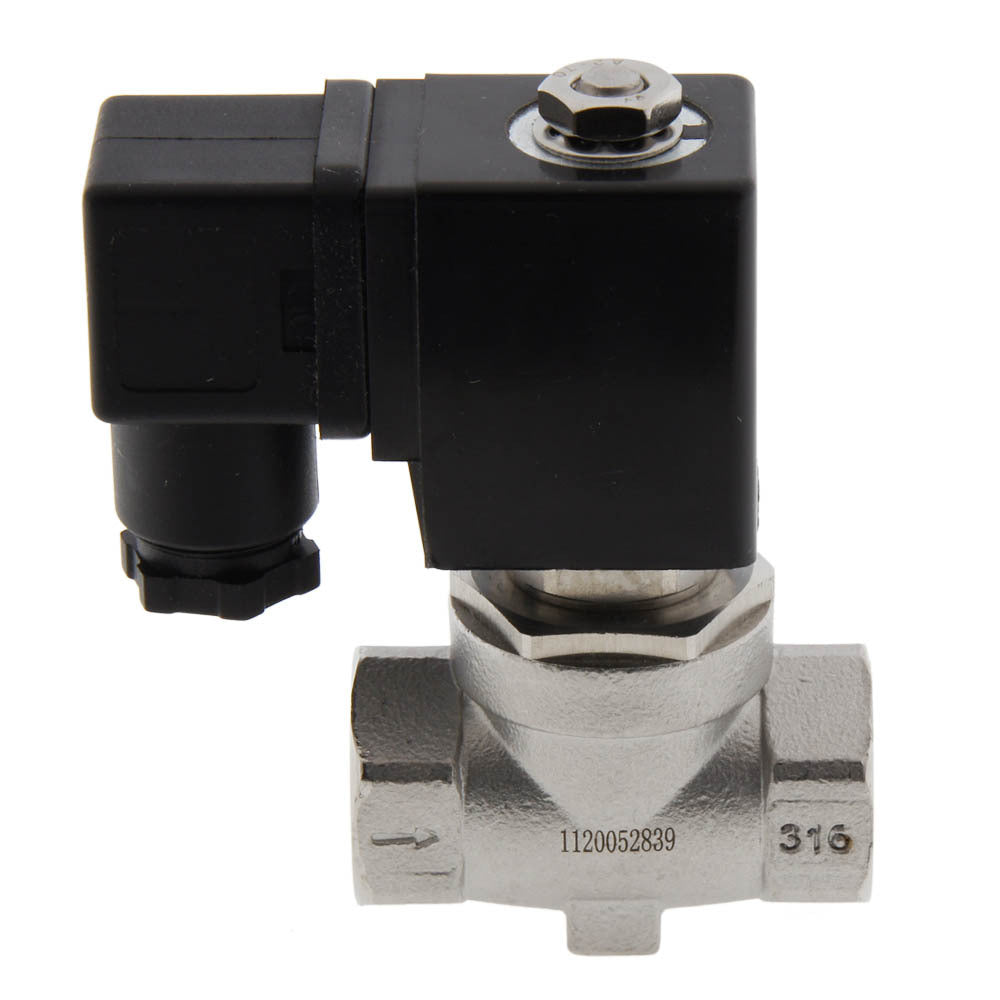

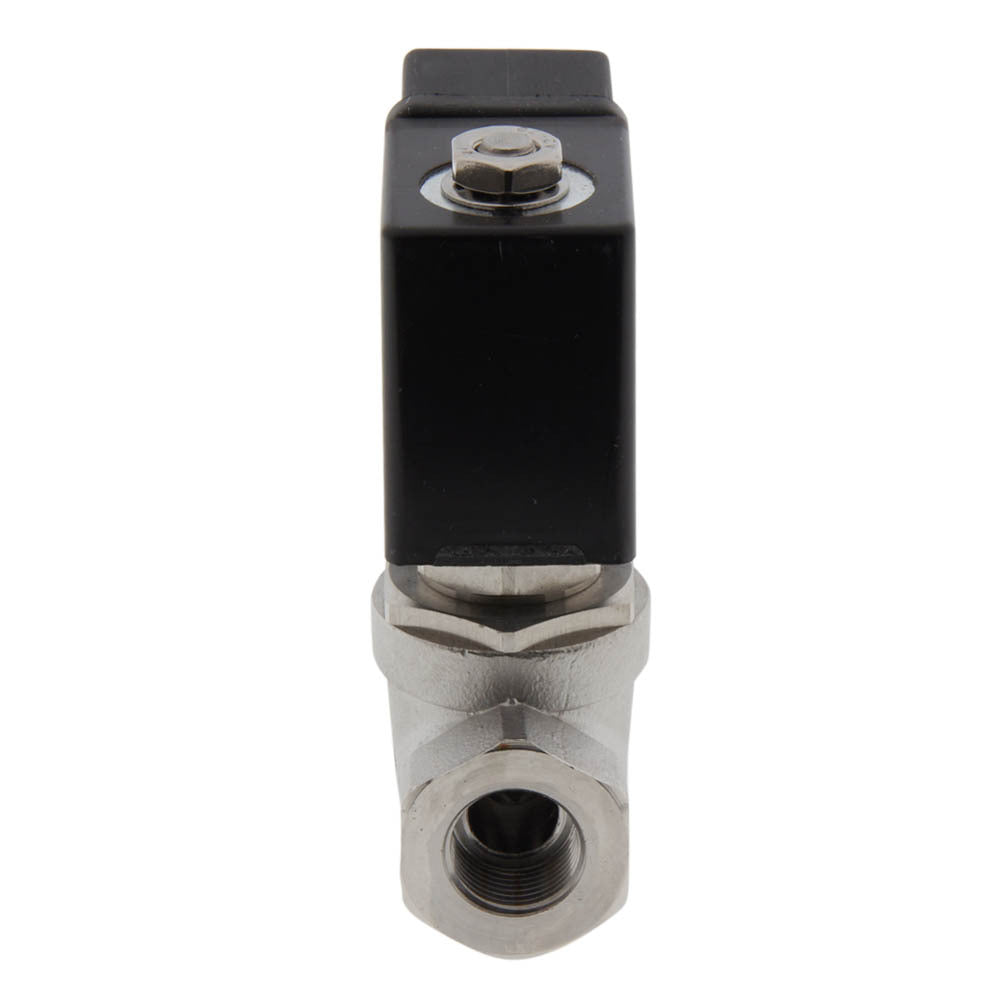

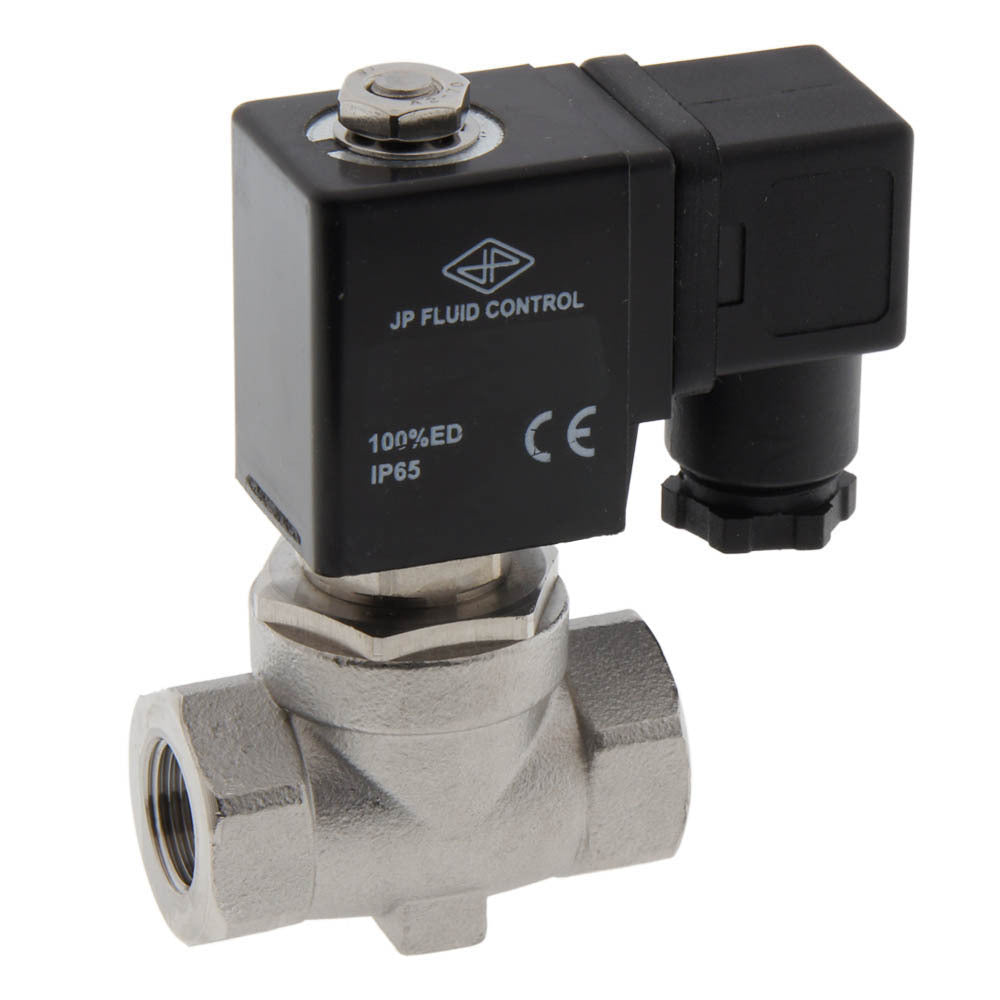

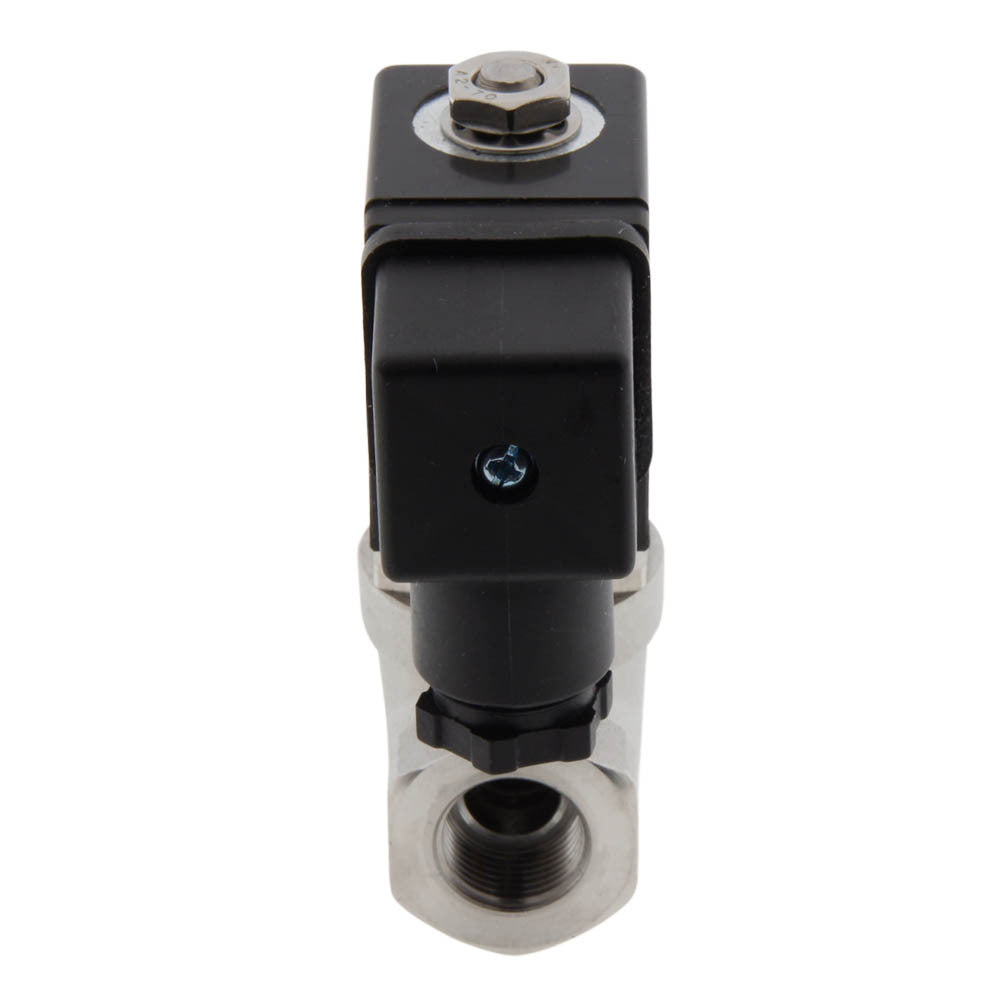

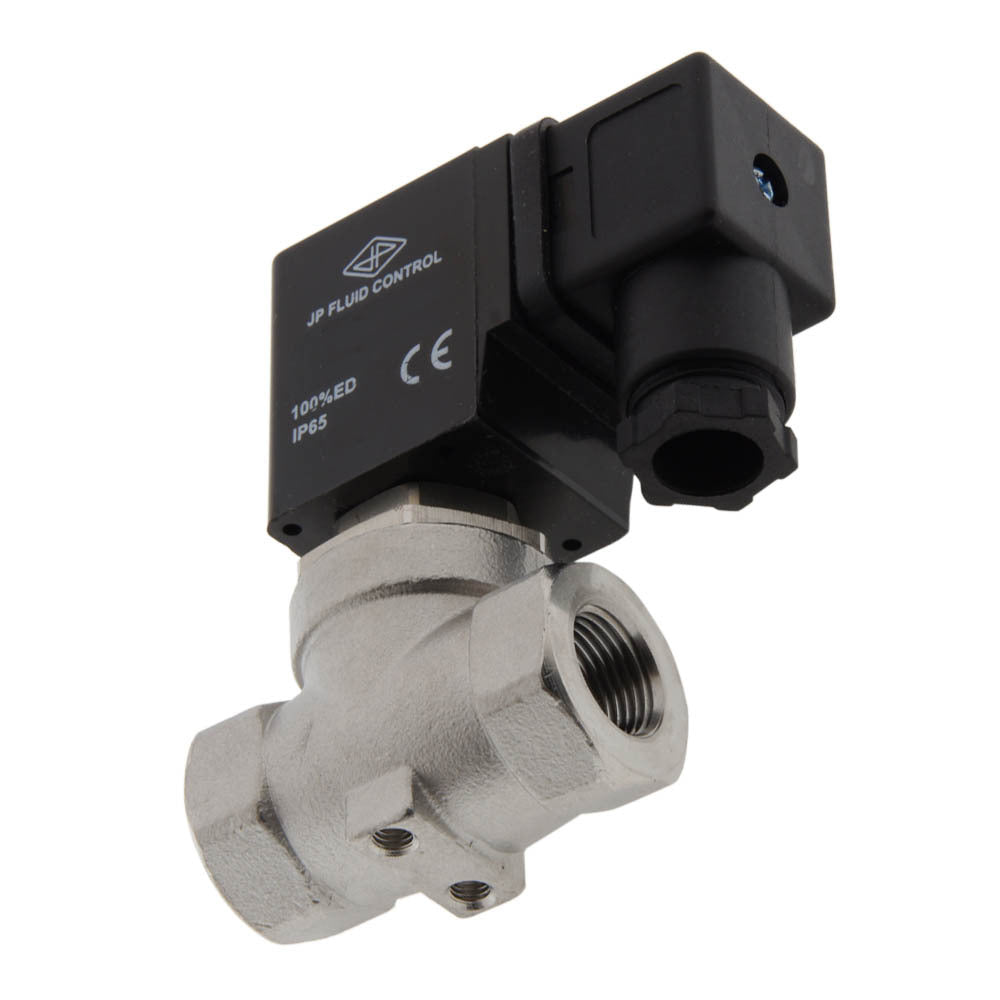

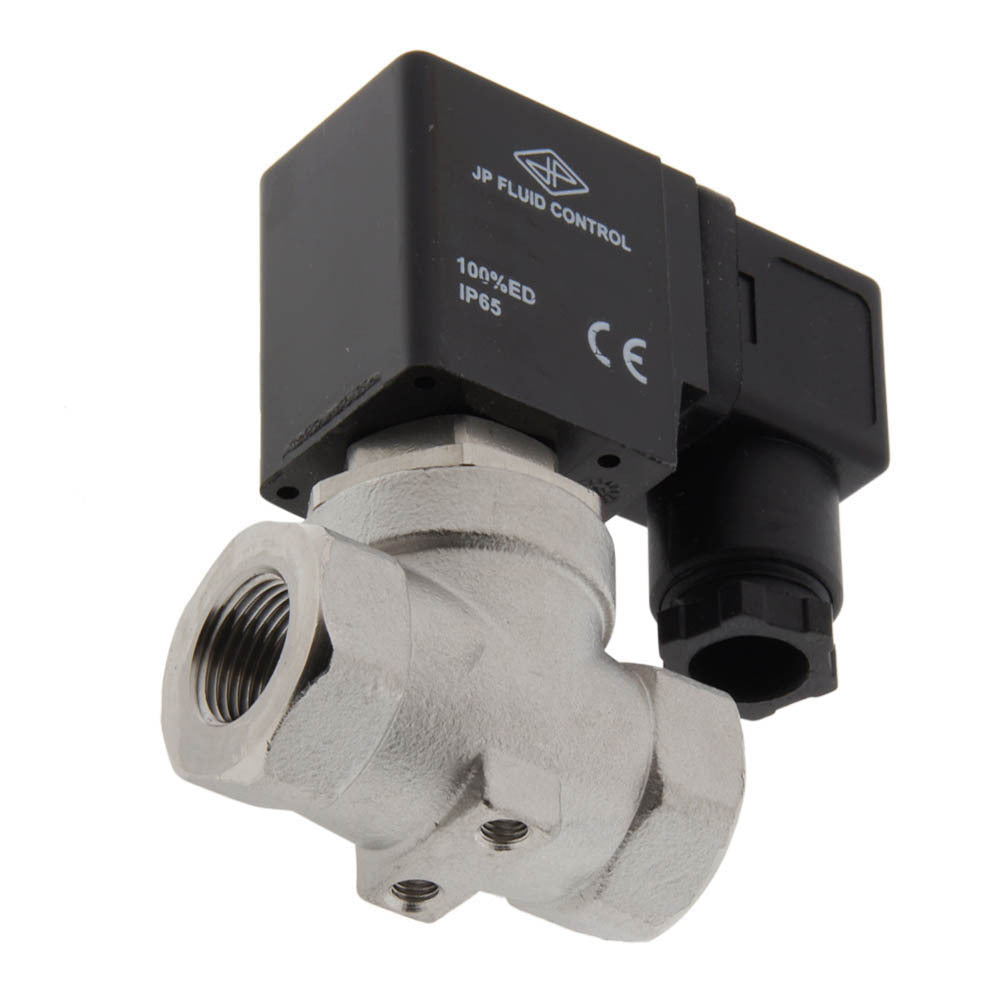

Electrovanne ST-SA 3/8'' acier inoxydable EPDM 0-16bar 24V AC
Electrovanne 2 voies JP Fluid Control (type ST-SA) avec filetage G 3/8 pouce et bobine 24 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement semi-direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 130°C (266°F) et une pression de 0 à 16 bars (0 à 232 psi). Boîtier en acier inoxydable avec joint EPDM et un orifice de 8 mm. La valeur Kv est de 1,02 m3/h (17 l/min à dp=1 bar d'eau).
- Prix normal
- €81,10
- Prix normal
- €67,58
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement semi-direct de JP Fluid Control avec des filets G 3/8 pouces et une bobine de 24 V CA. La vanne est dotee d'un boîtier en acier inoxydable avec un joint en EPDM et un orifice de 8 mm (environ 1/4 de pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 16 bars (0 à 232 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 1,02 m3/h, ce qui se traduit par un debit de 17 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 1.18, ce qui signifie 1.18 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Le joint EPDM (caoutchouc ethylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Orifice relativement large (8 mm) pour un corps de taille compacte.
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptees aux systèmes à basse pression ou alimentes par gravite, aux circuits fermes en circulation ou même aux vides grossiers.
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'EPDM ne convient pas aux huiles et aux graisses.
- Si votre pression differentielle est toujours superieure à 0,5 bar, une electrovanne à commande indirecte peut être une alternative avec un debit plus important.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie ST-SA
La vanne ST-SA est une electrovanne 2/2 voies à commande semi-directe, normalement fermee. La serie ST-SA peut être utilisee à partir de zero bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. L'orifice est de 10,5 mm pour les valves en laiton, et de 8 mm pour les valves en acier inoxydable. Les electrovannes ST-SA sont compatibles avec toutes les bobines de la serie CS1.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
