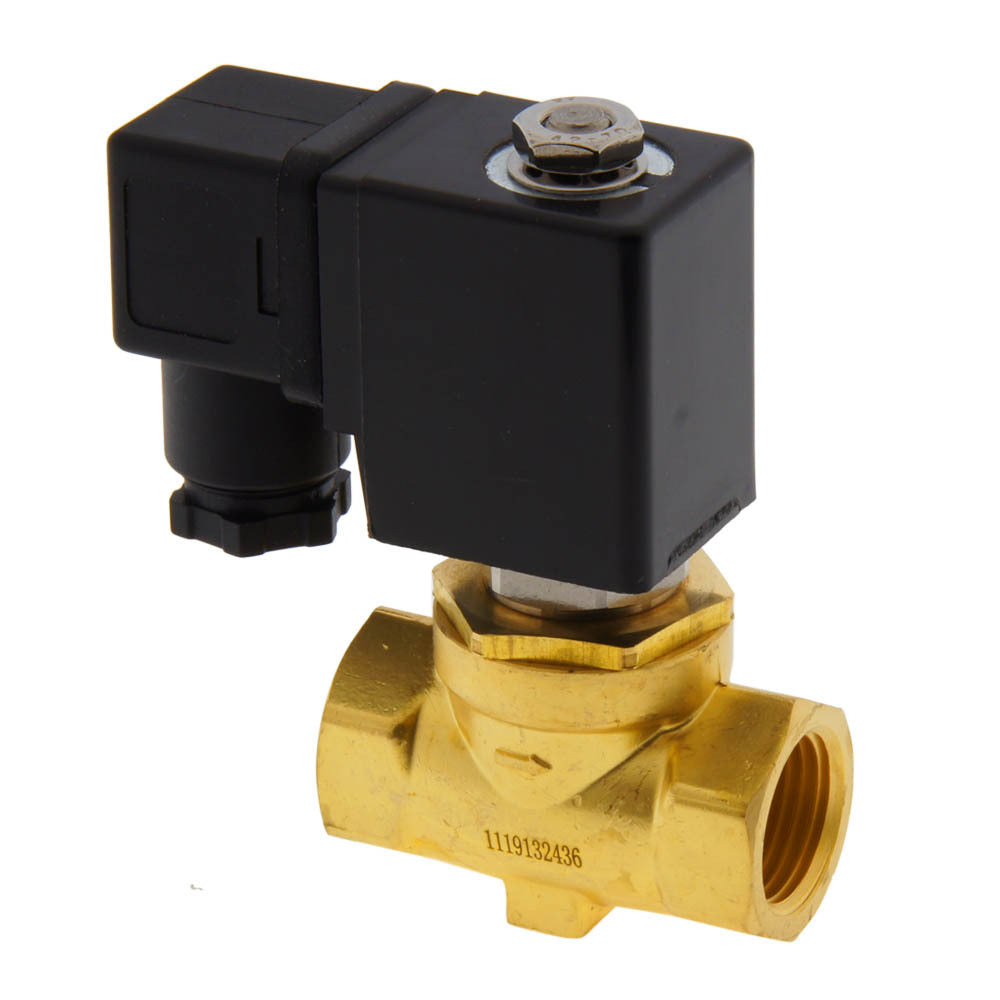

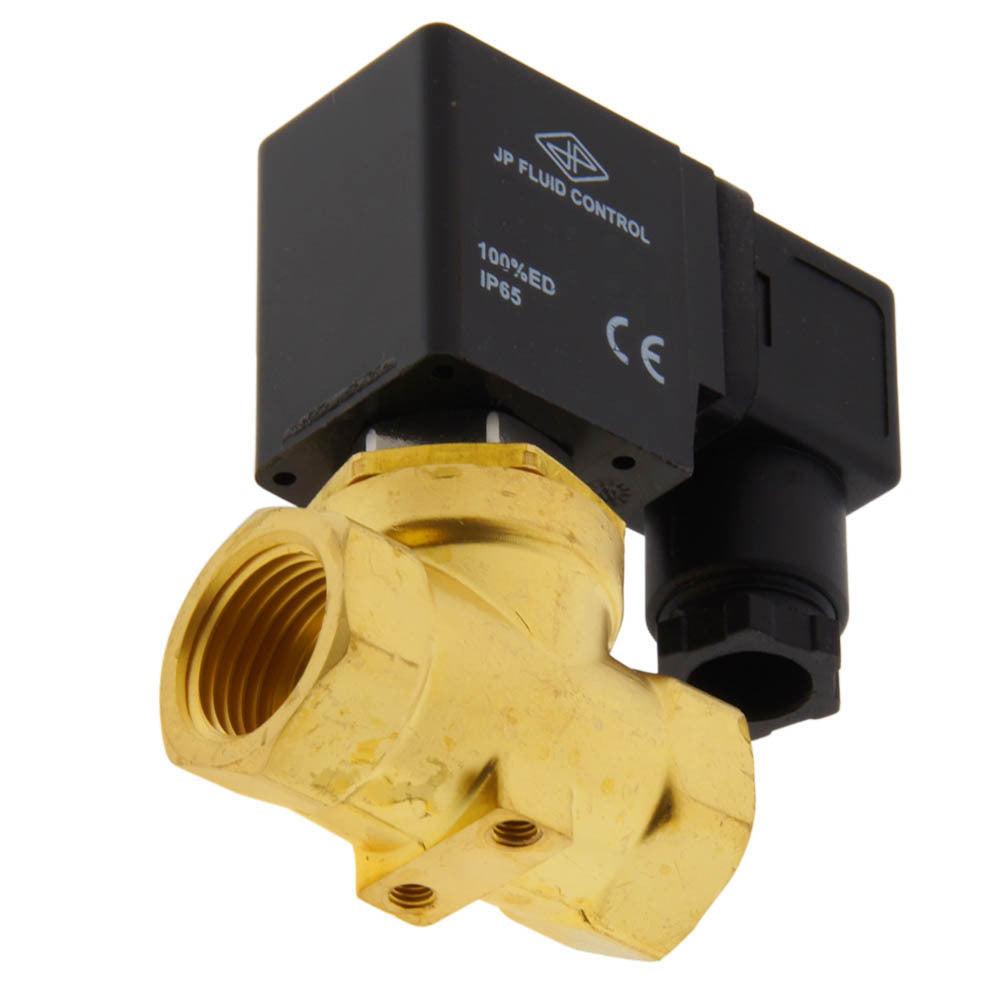

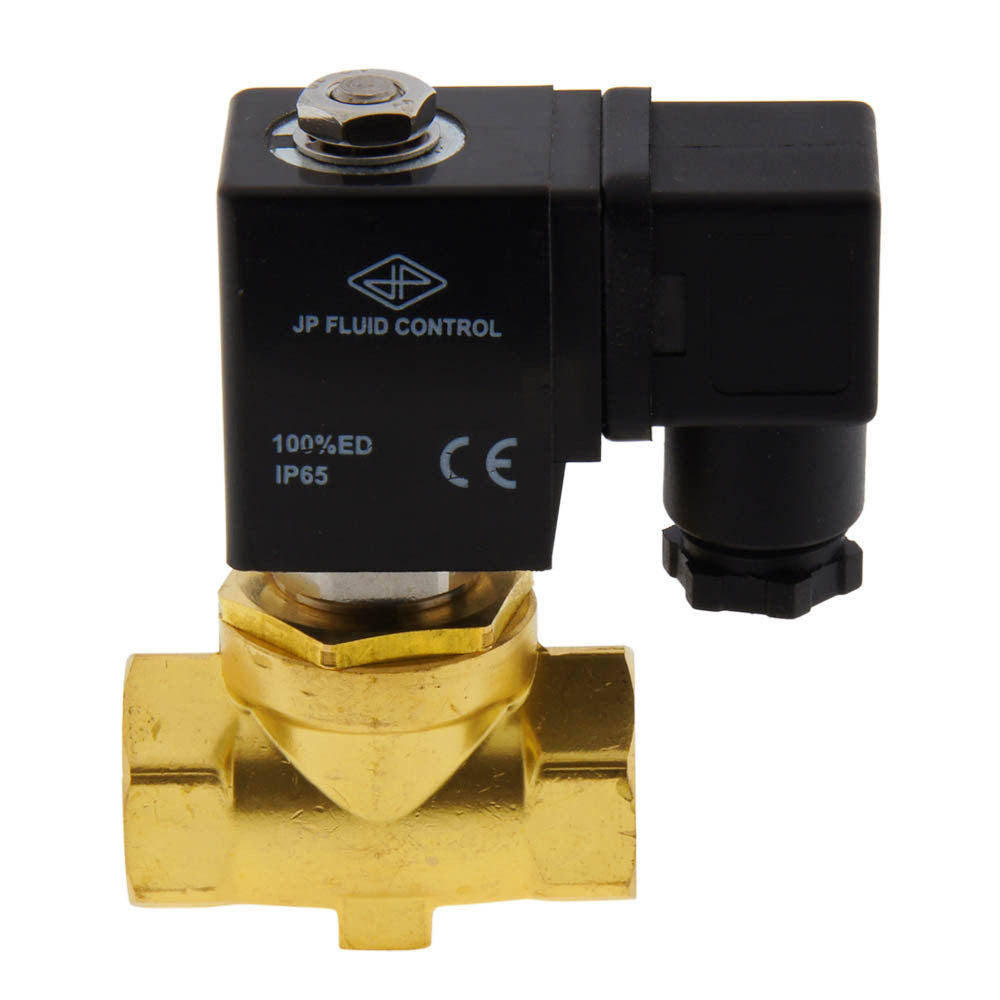

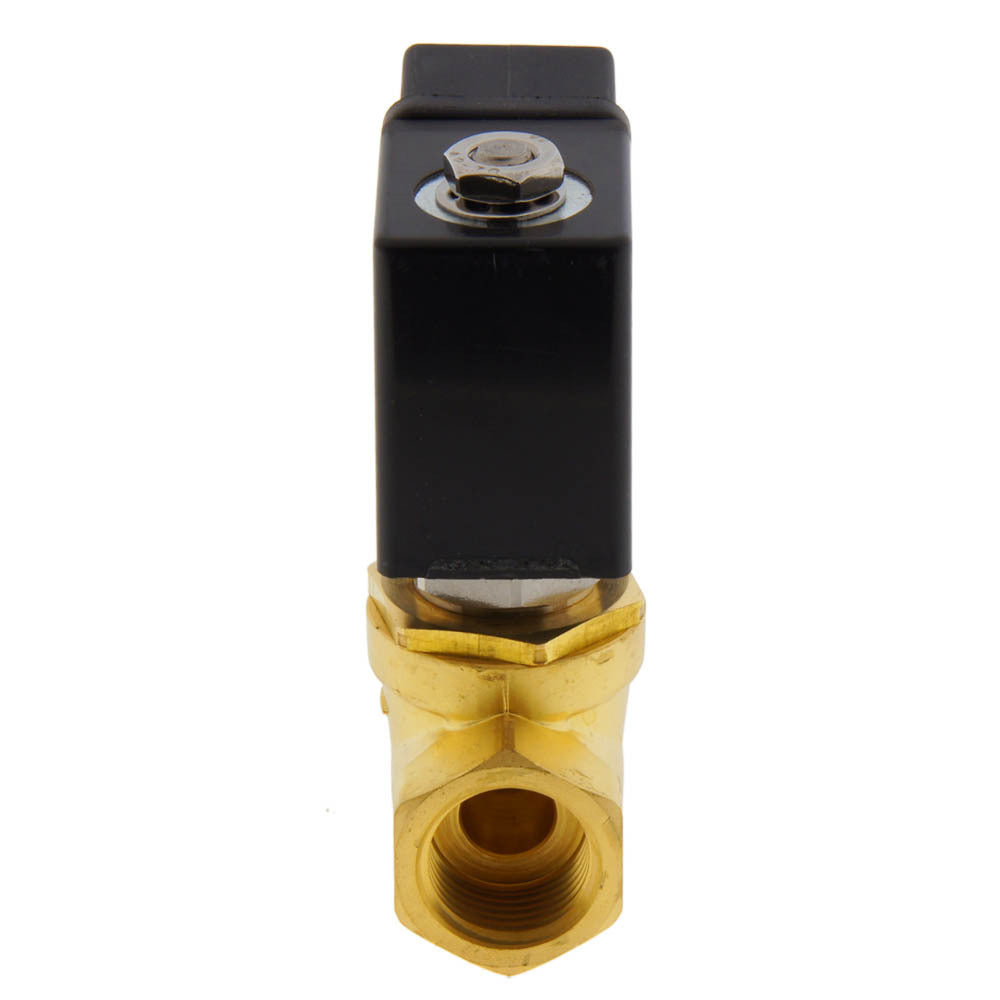

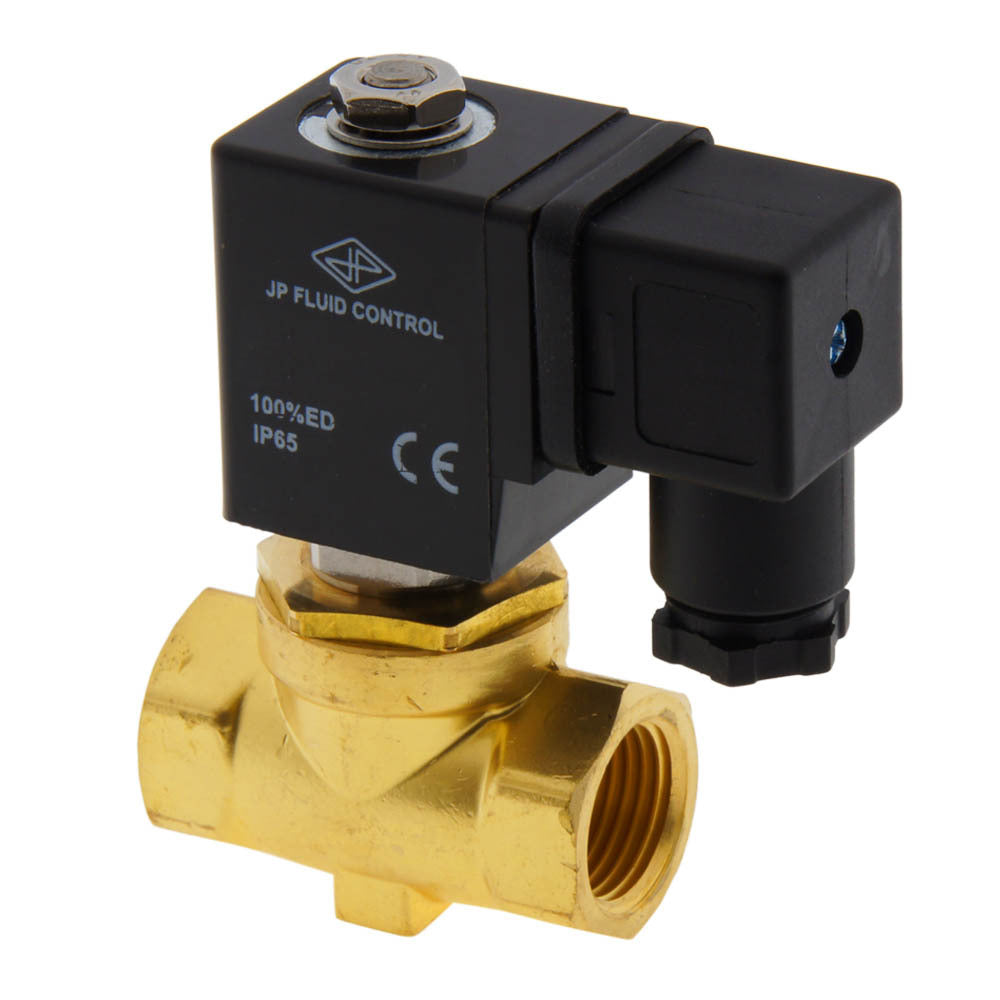

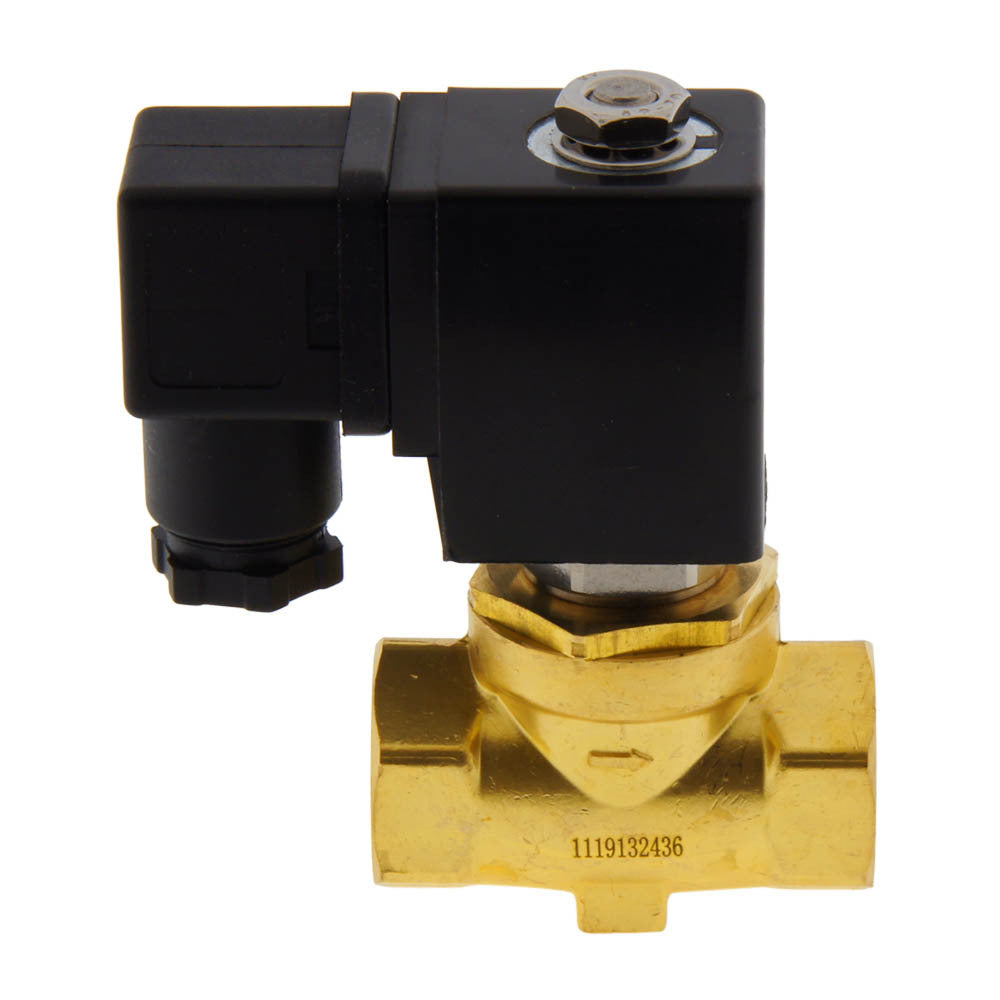

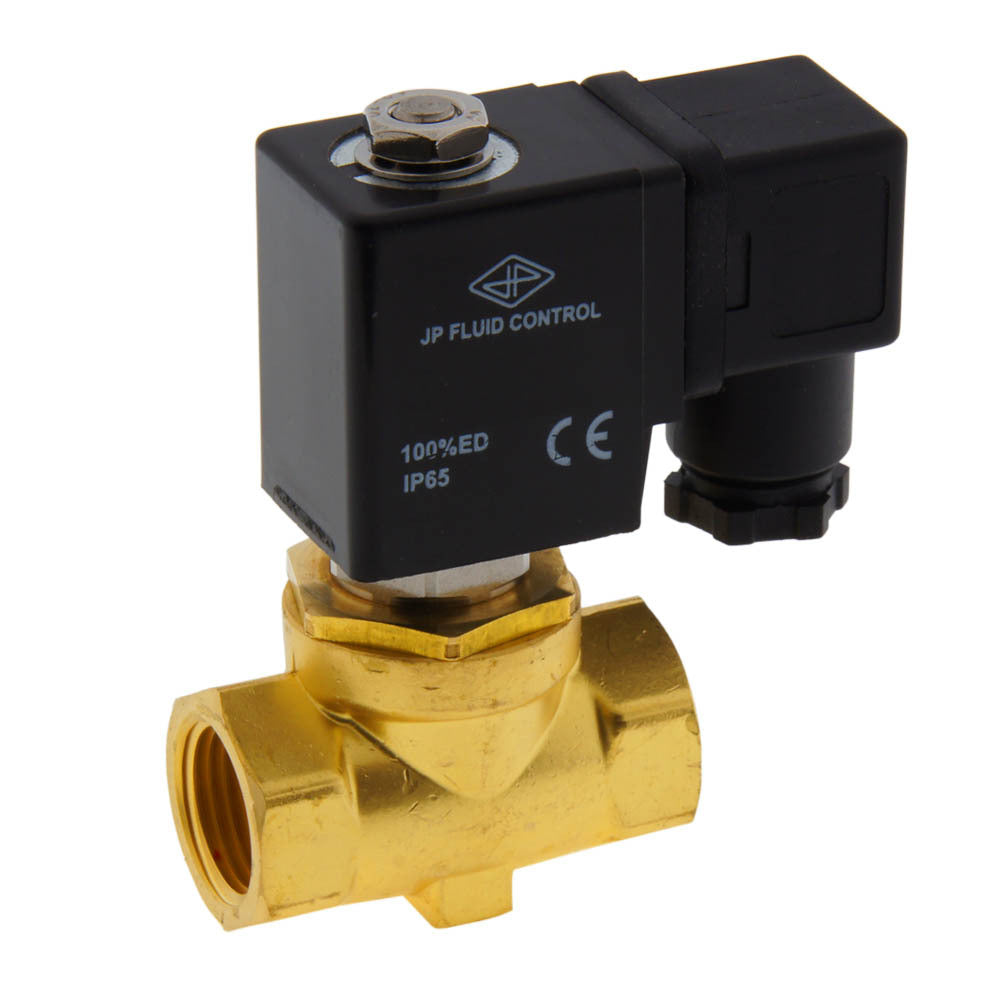

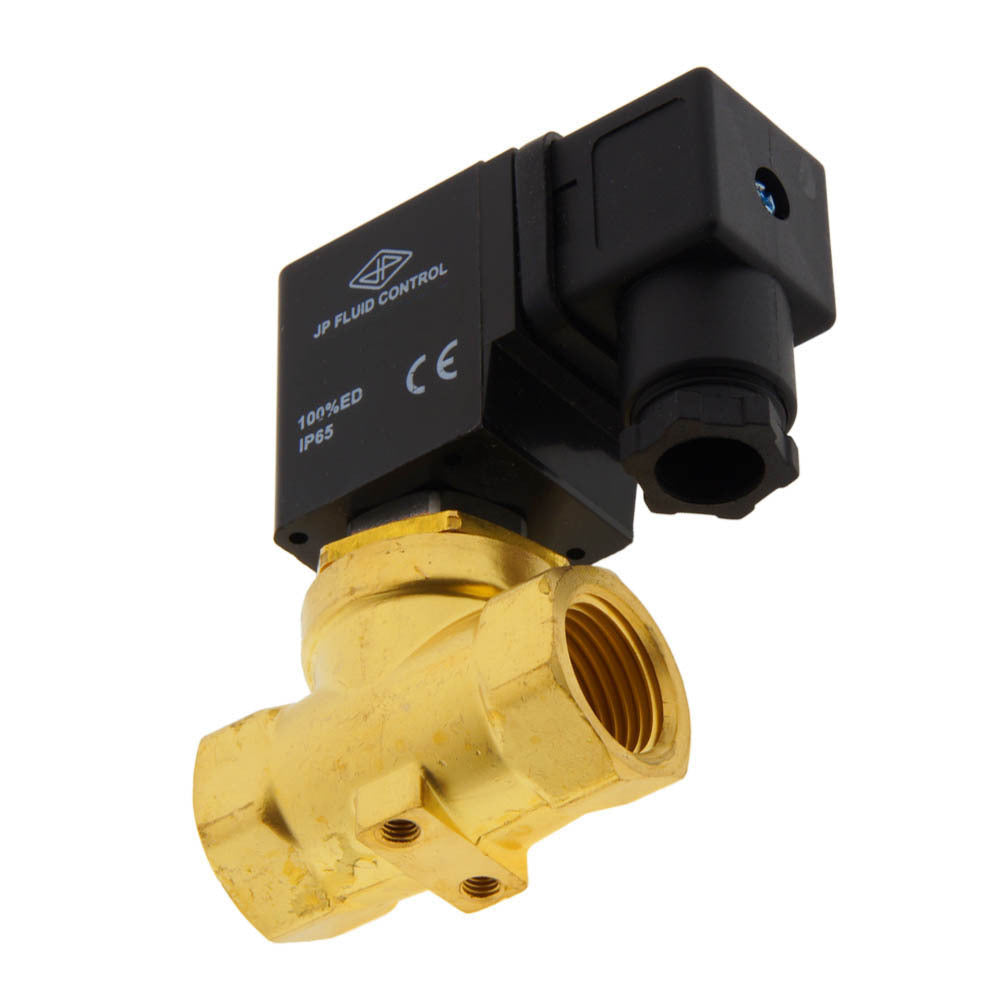

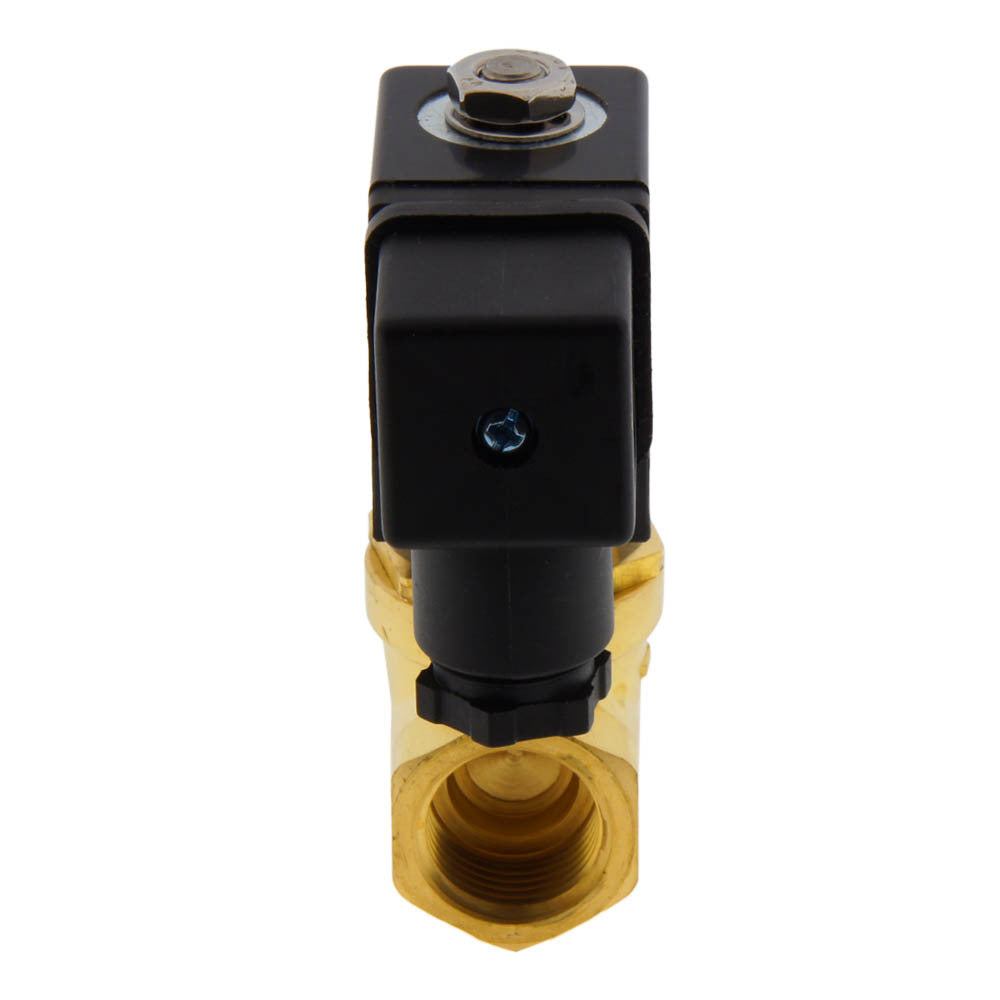

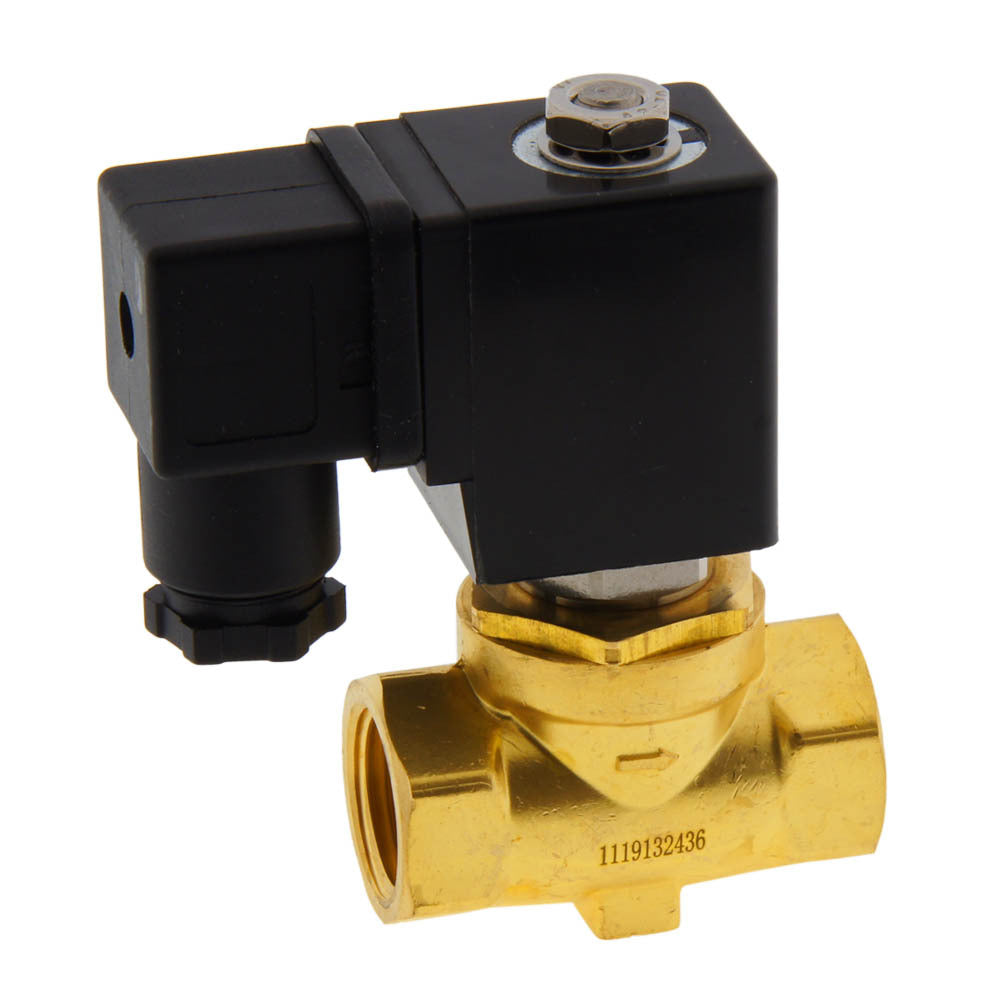

Electrovanne ST-SA 1/2'' laiton FKM 0-10bar 12V DC
Électrovanne à 2 voies JP Fluid Control (type ST-SA) avec filetage G 1/2 pouce et bobine 12 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et semi-directe, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 120° C (248° F) et à une plage de pression de 0 à 10 bar (0 à 145 psi). Boîtier en laiton avec joint FKM (FPM) et orifice de 10,5 mm. La valeur Kv est de 1,49 m3/h (24,84 l/min à dp=1 bar d'eau).
- Prix normal
- €52,48
- Prix normal
- €43,73
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement semi-direct de JP Fluid Control avec un filetage G 1/2 pouce et une bobine de 12 V DC. La vanne a un boîtier en laiton avec un joint FKM (FPM) et un orifice de 10,5 mm (environ 3/8 de pouce). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 10 bars (0 à 145 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 1,49 m3/h, ce qui correspond à un debit de 24,84 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 1,72, ce qui signifie 1,72 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Orifice relativement grand (10,5 mm) pour un corps compact
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptees aux systèmes à basse pression ou à alimentation par gravite, aux circuits fermes circulants ou même aux vides grossiers.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Si votre pression differentielle est toujours superieure à 0,5 bar, une electrovanne à commande indirecte peut être une alternative avec un debit plus important.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie ST-SA
L'electrovanne ST-SA est une electrovanne 2/2 voies à commande semi-directe, normalement fermee. La serie ST-SA peut être utilisee à partir de zero bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. L'orifice est de 10,5 mm pour les vannes en laiton et de 8 mm pour les vannes en acier inoxydable. Les electrovannes ST-SA sont compatibles avec toutes les bobines de la serie CS1.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
