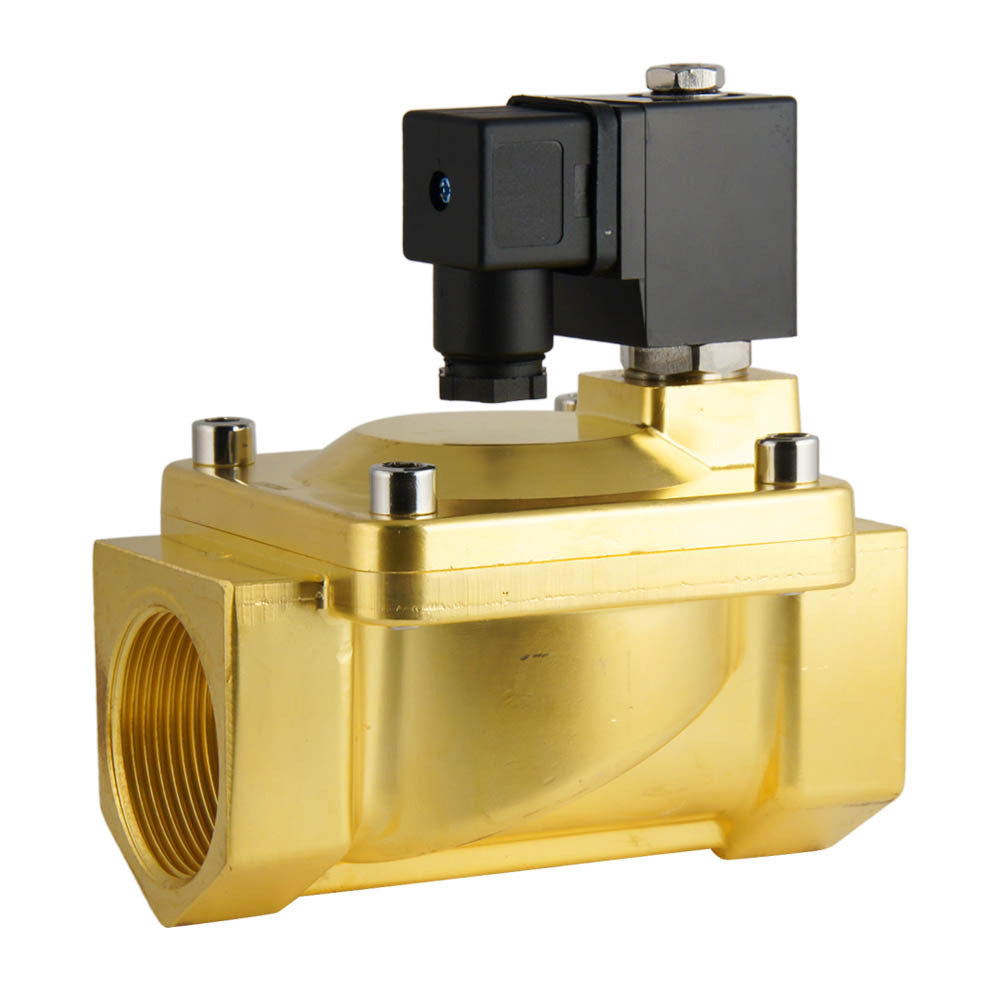

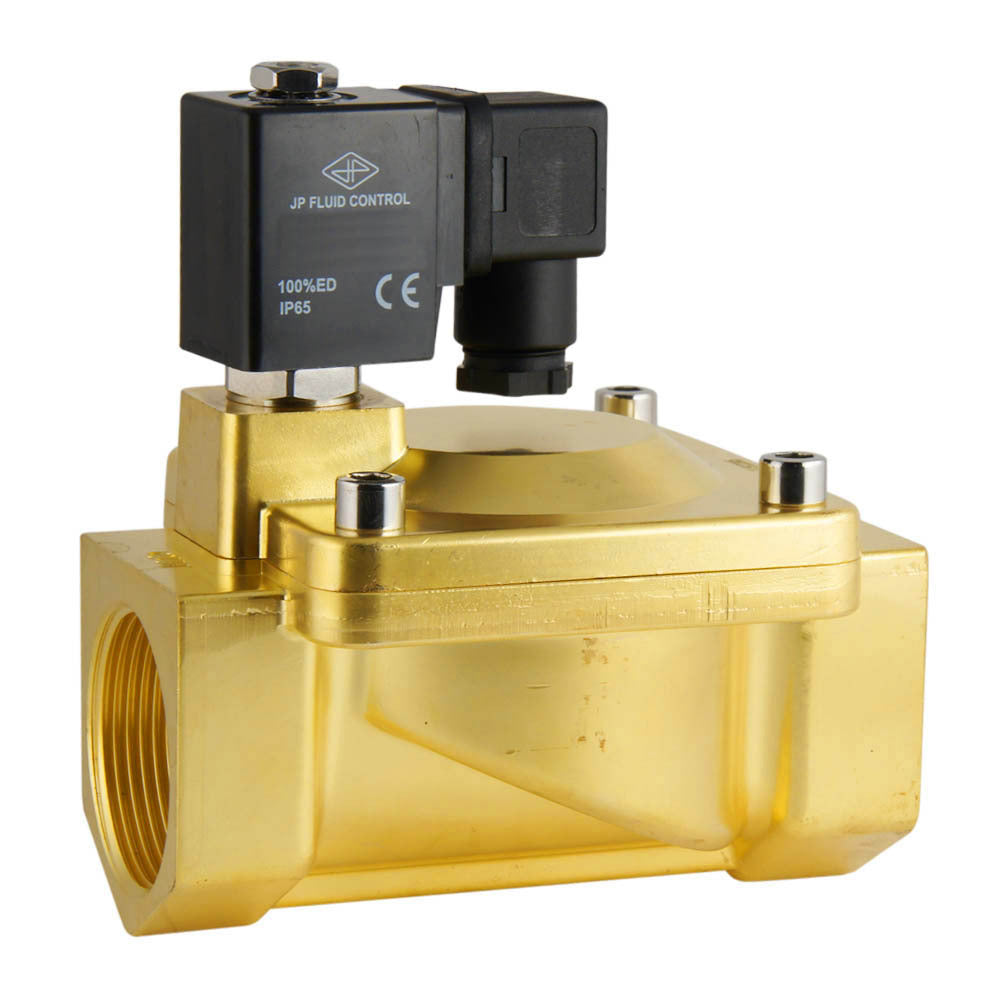

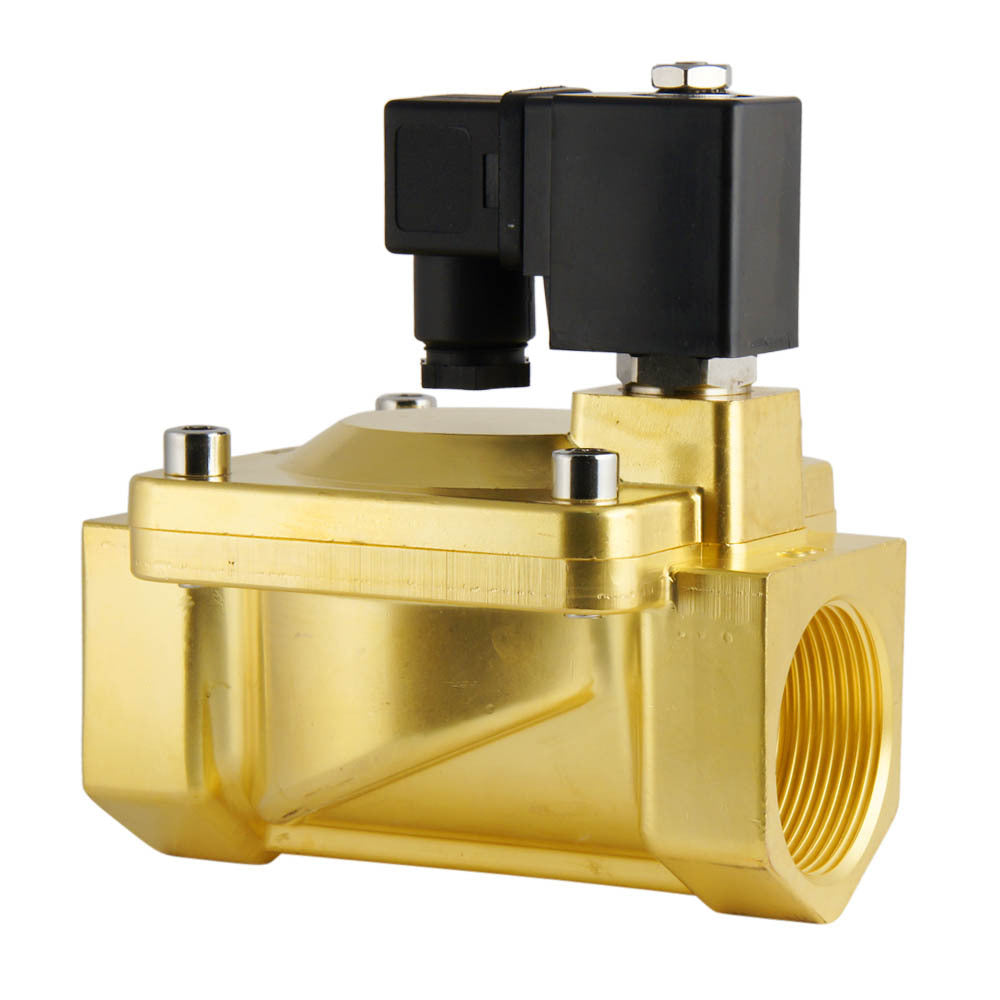

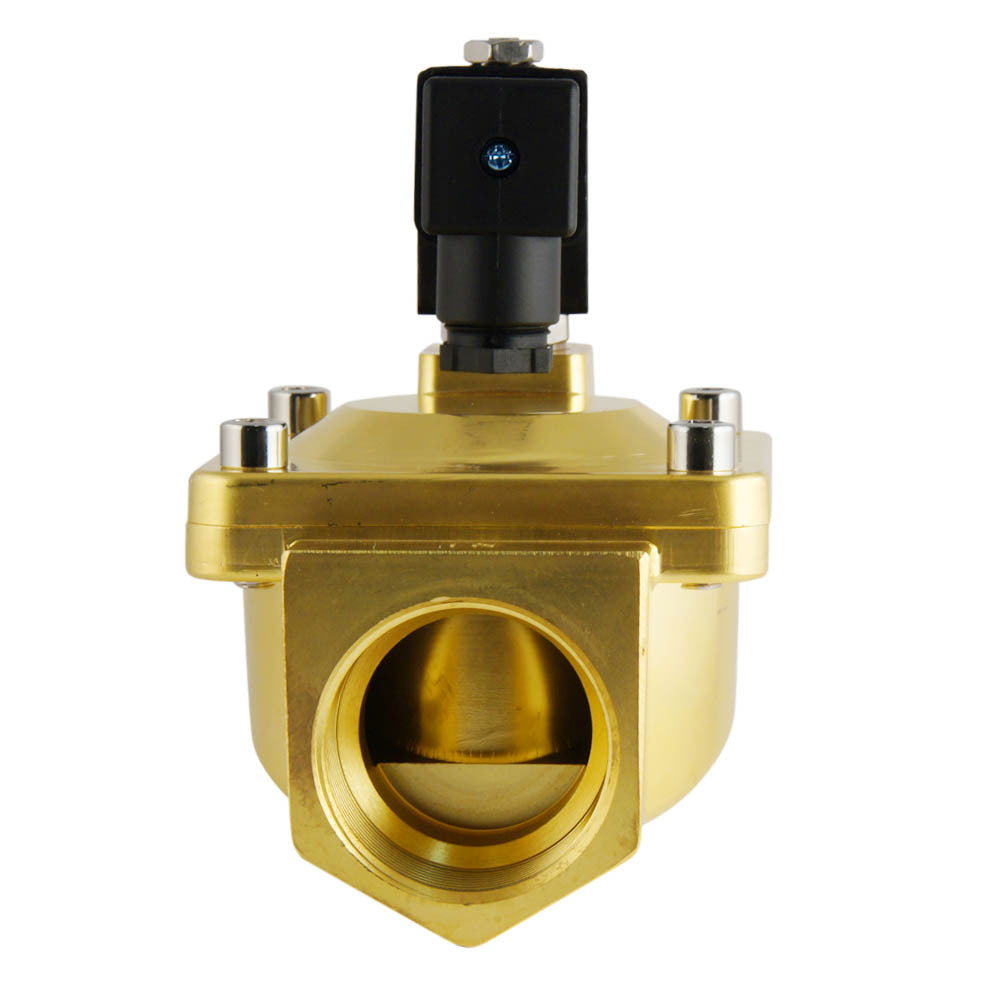

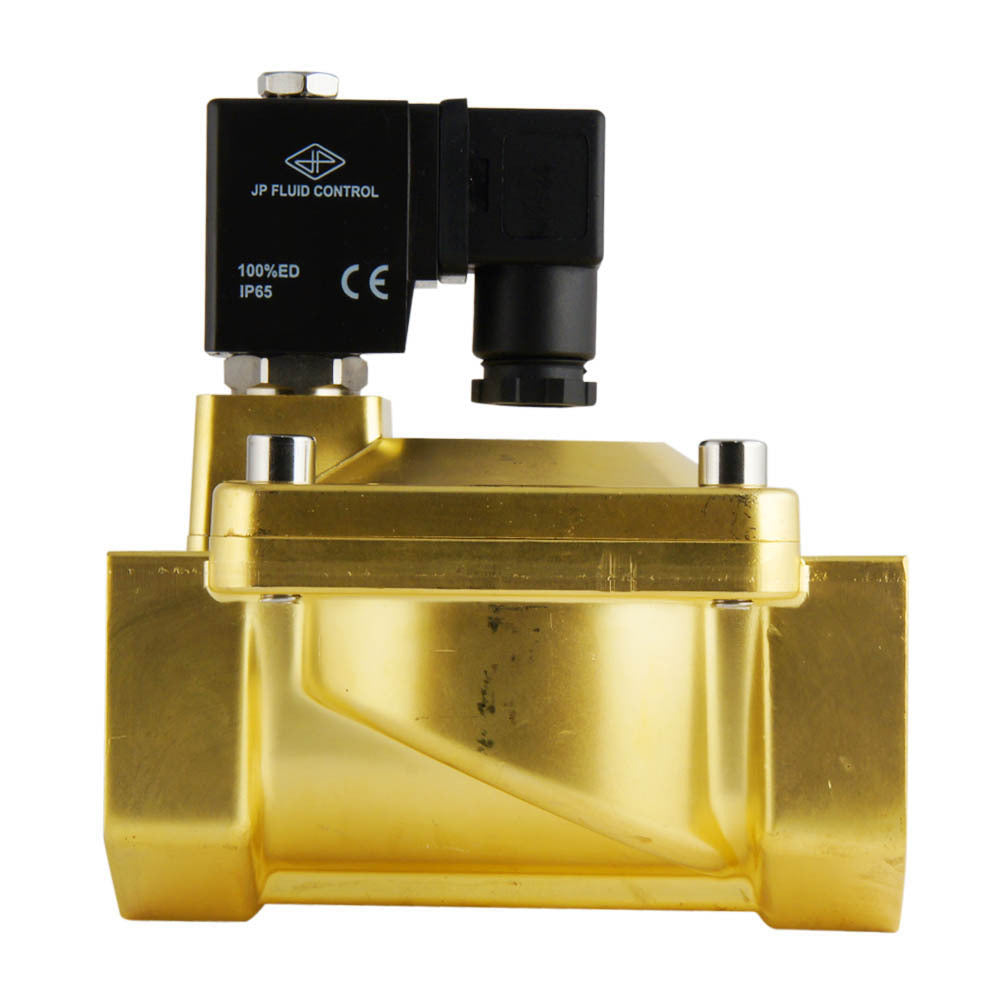

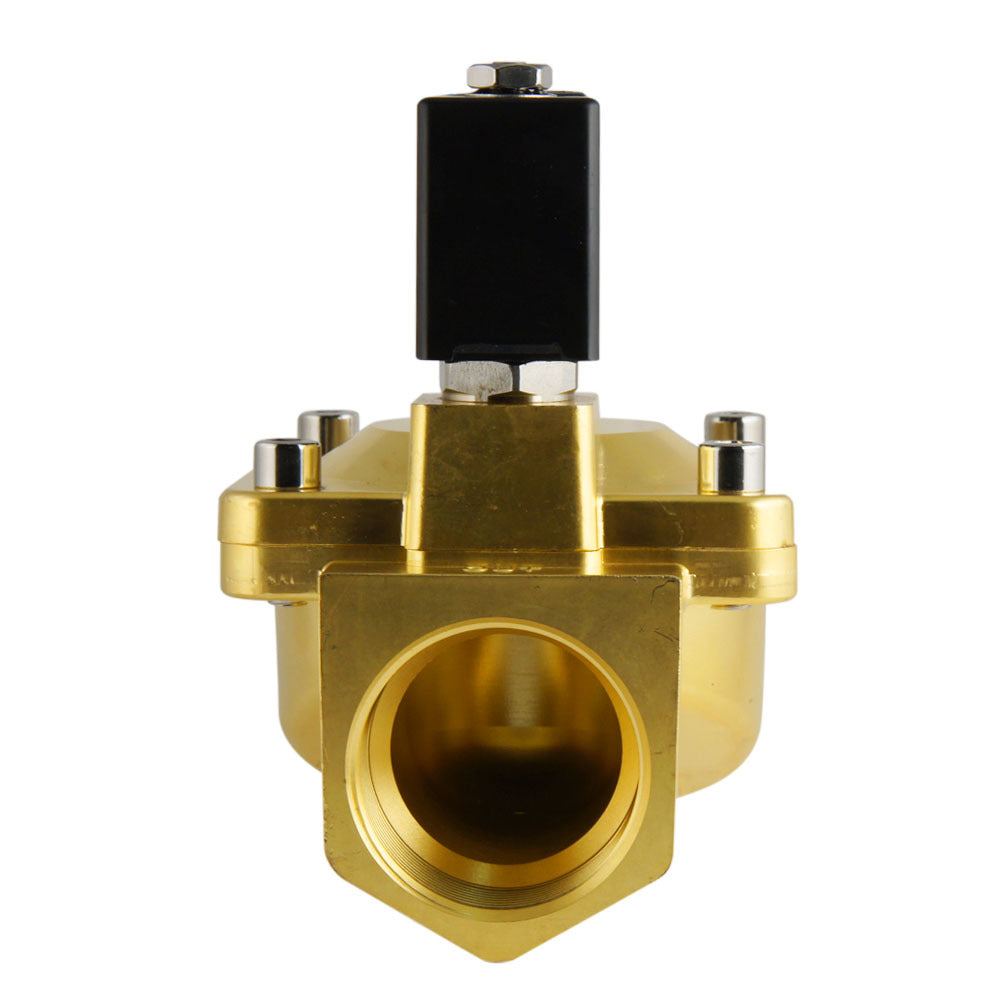

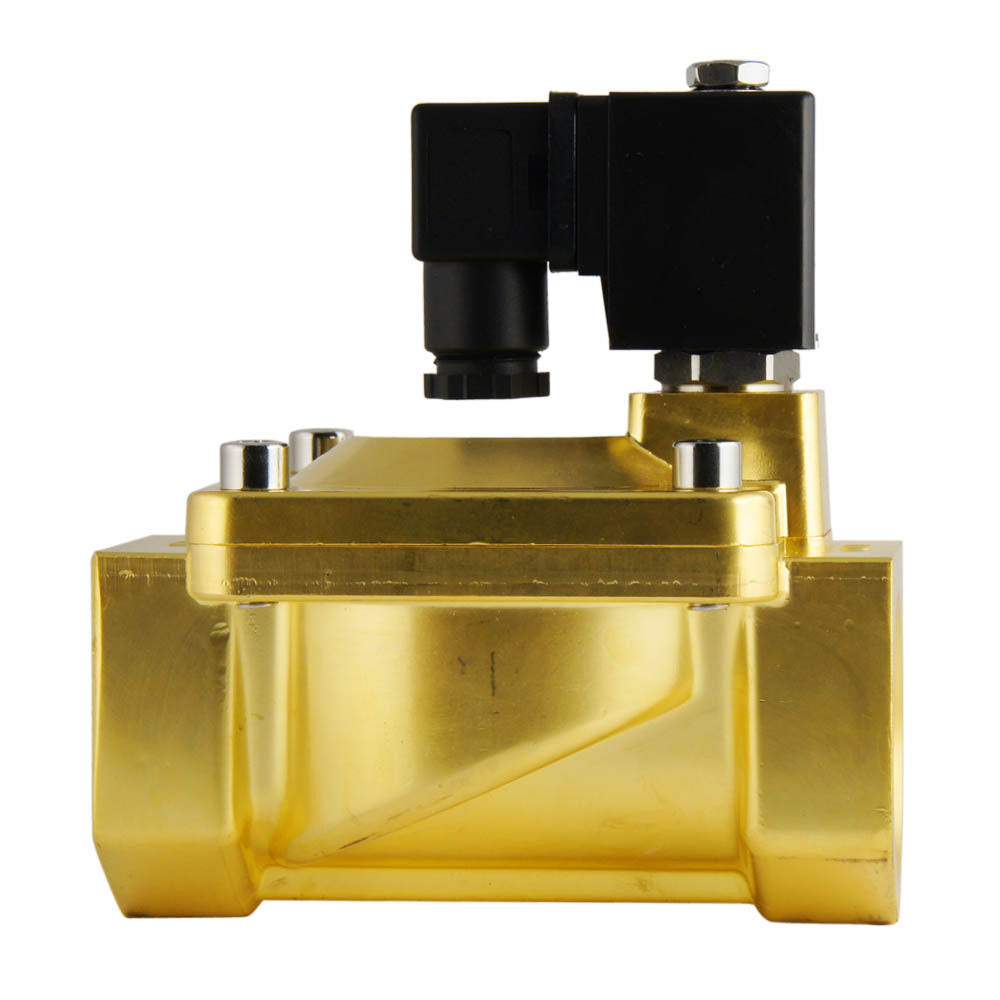

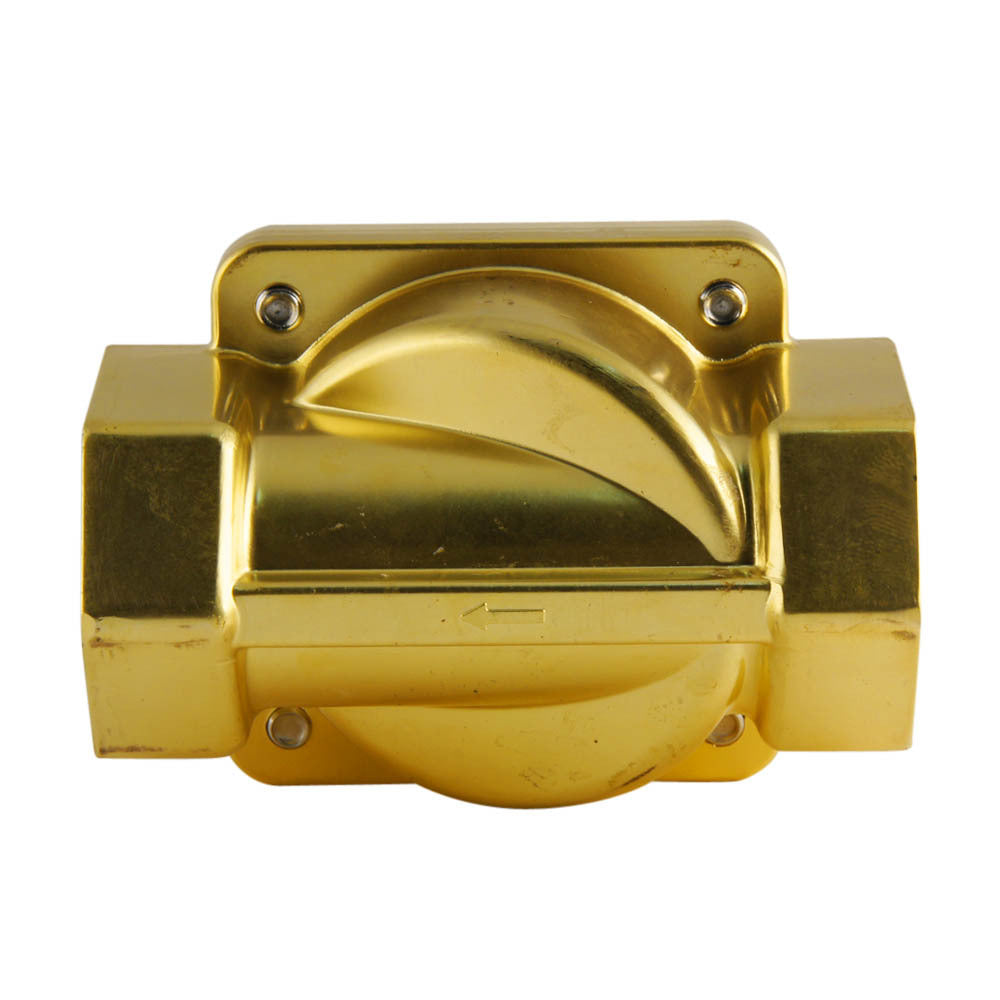

Electrovanne ST-IA 1'' laiton EPDM 0,5-16bar 230V AC
Électrovanne à 2 voies JP Fluid Control (type ST-IA) avec filetage G 1 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et indirecte, de sorte qu'une faible pression différentielle est nécessaire. Convient pour une température maximale du fluide de 130° C (266° F) et une plage de pression de 0,5 à 16 bar (7 à 232 psi). Boîtier en laiton avec joint EPDM et orifice de 25 mm. La valeur Kv est de 10,24 m3/h (170,7 l/min à dp=1 bar d'eau).
- Prix normal
- €100.06
- Prix normal
- €83.38
Description
Il s'agit d'une électrovanne 2 voies à commande indirecte de JP Fluid Control avec un filetage G 1 pouce et une bobine 230 V AC. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 25 mm (environ 1 pouce). Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0,5 à 16 bars (7 à 232 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 10,24 m3/h, ce qui correspond à un débit de 170,7 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 11,84, ce qui signifie 11,84 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Ne convient pas aux faibles pressions différentielles (< 0,5 bar). En cas de basse pression ou de vide, envisagez une électrovanne (semi-)directe ou un autre type de vanne tel qu'une vanne à bille électrique.
- L'EPDM ne convient pas pour les huiles et les graisses
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série ST-IA
La vanne ST-IA est une électrovanne 2/2 voies à commande indirecte, normalement fermée. Les électrovannes ont un orifice de 13 à 50 mm et nécessitent une pression différentielle d'au moins 0,5 bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. Les électrovannes ST-IA sont compatibles avec les bobines de la série CS1.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
