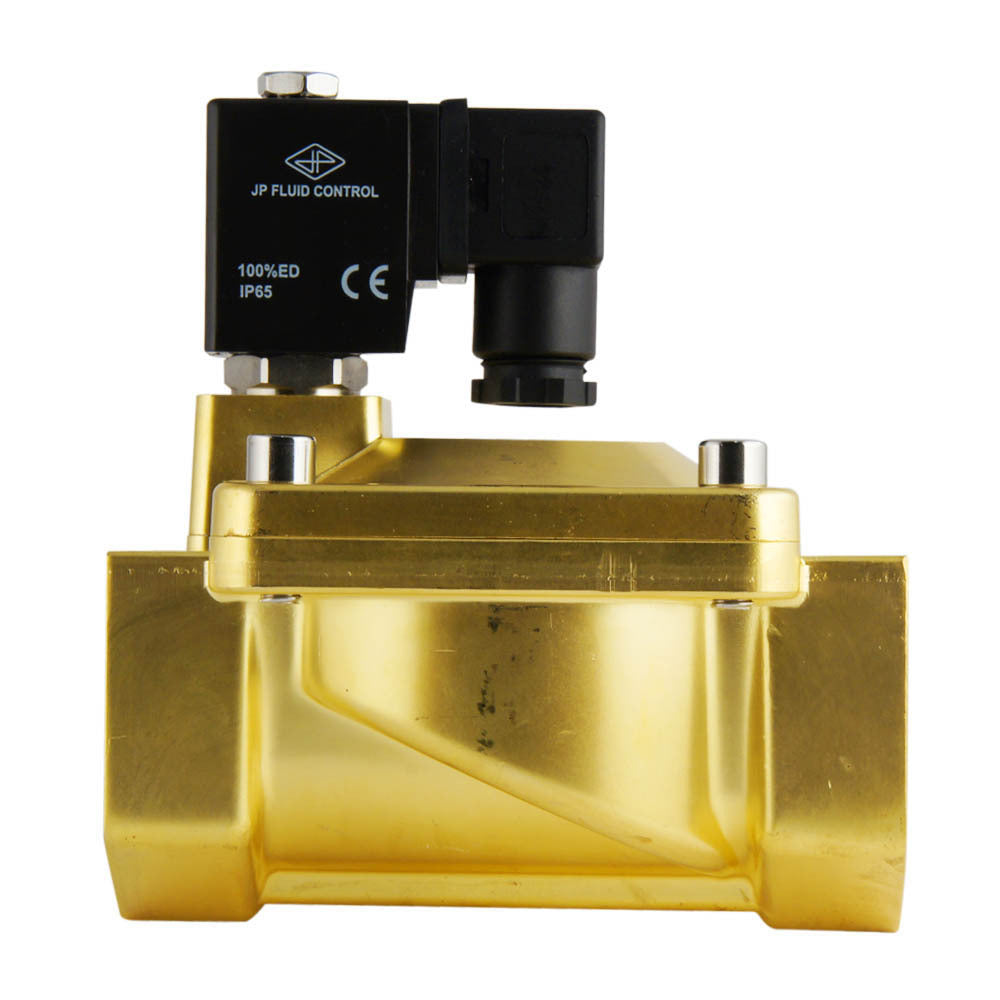

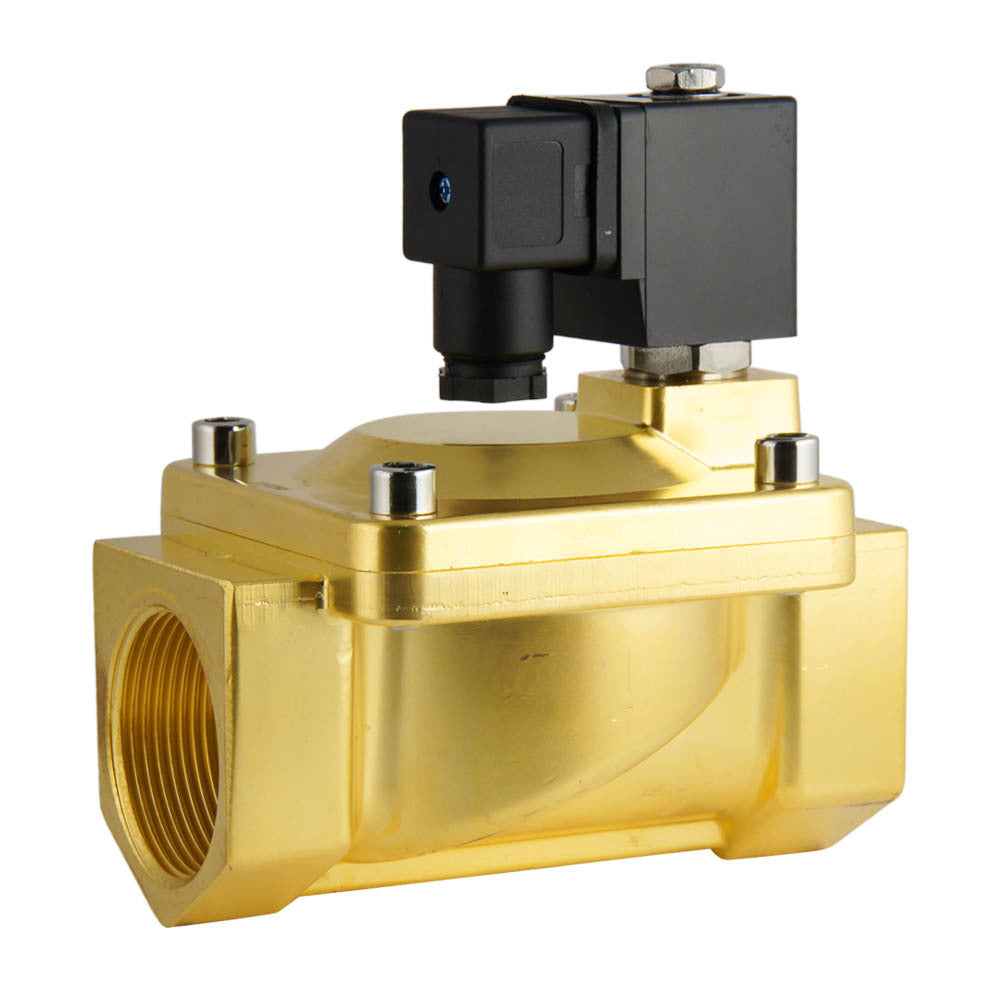

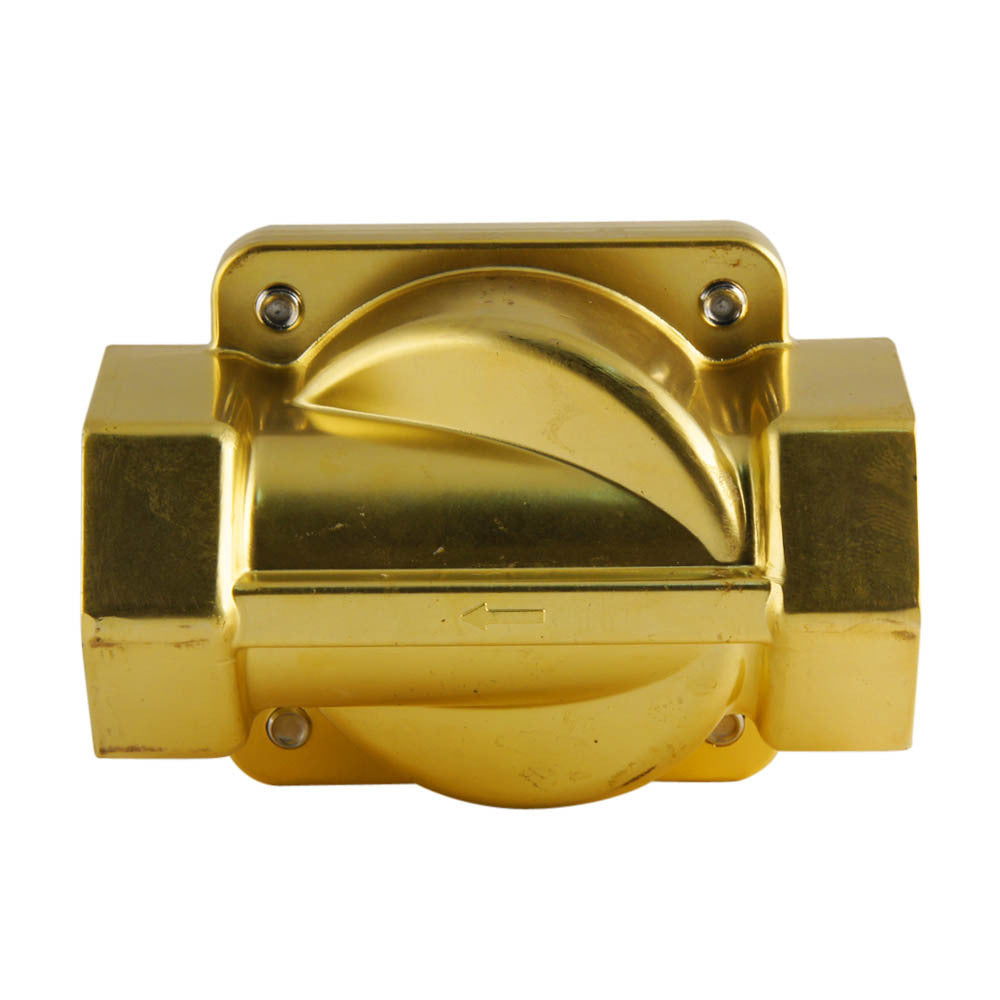

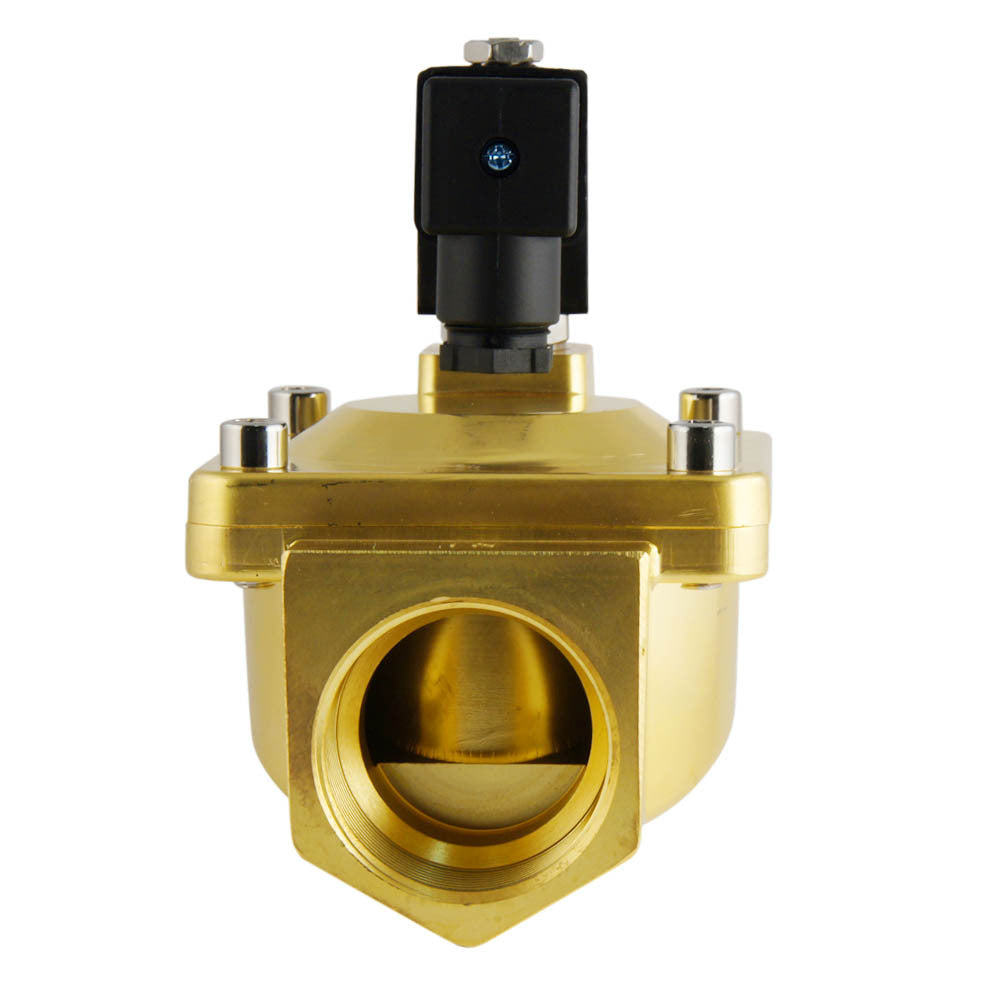

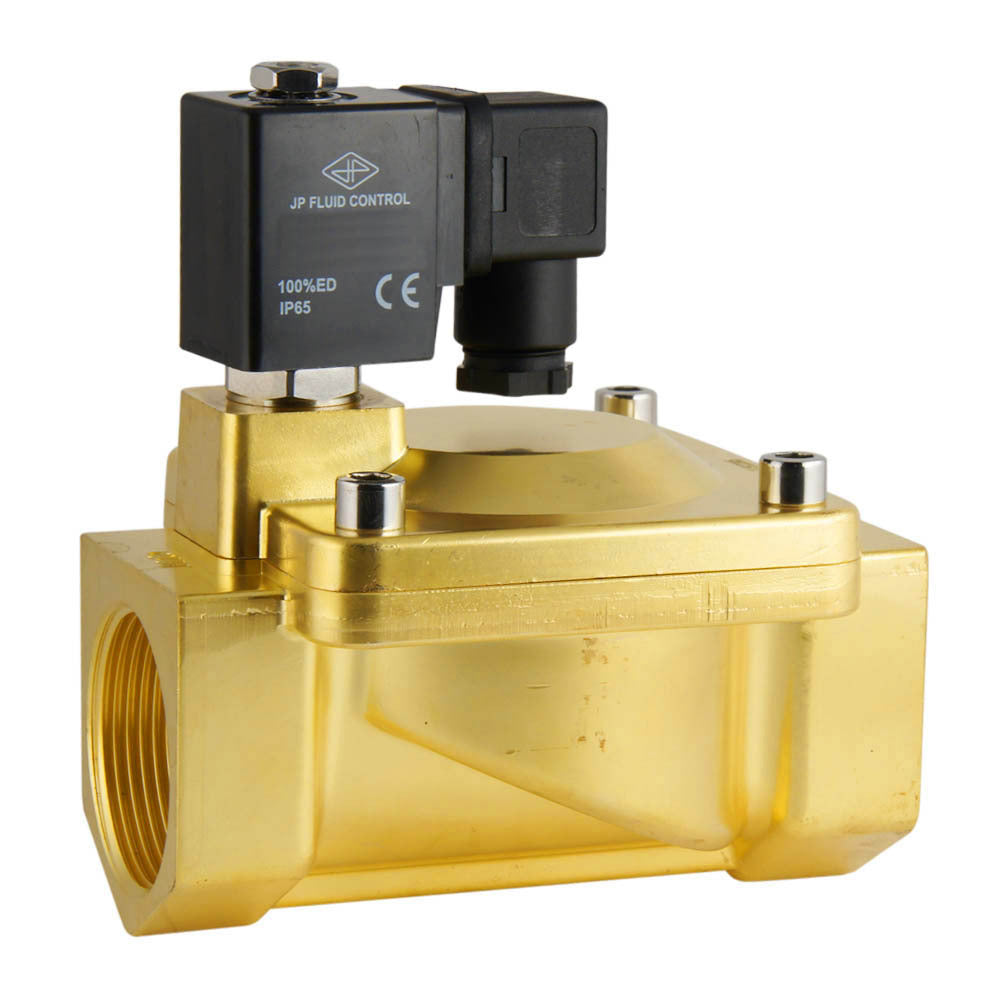

Electrovanne ST-IA 1'' laiton EPDM 0,5-16bar 12V DC
Électrovanne à 2 voies JP Fluid Control (type ST-IA) avec filetage G 1 pouce et bobine 12 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et indirecte, de sorte qu'une faible pression différentielle est nécessaire. Convient pour une température maximale du fluide de 130° C (266° F) et une plage de pression de 0,5 à 16 bar (7 à 232 psi). Boîtier en laiton avec joint EPDM et orifice de 25 mm. La valeur Kv est de 10,24 m3/h (170,7 l/min à dp=1 bar d'eau).
- Prix normal
- €97,07
- Prix normal
- €80,89
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement indirect de JP Fluid Control avec un filetage G 1 pouce et une bobine de 12 V DC. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 25 mm (environ 1 pouce). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0,5 à 16 bars (7 à 232 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 10,24 m3/h, ce qui correspond à un debit de 170,7 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 11,84, ce qui signifie 11,84 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc ethylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Ne convient pas aux faibles pressions differentielles (< 0,5 bar). En cas de basse pression ou de vide, envisagez une electrovanne (semi-)directe ou un autre type de vanne tel qu'une vanne à bille electrique.
- L'EPDM ne convient pas pour les huiles et les graisses
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie ST-IA
La vanne ST-IA est une electrovanne 2/2 voies à commande indirecte, normalement fermee. Les electrovannes ont un orifice de 13 à 50 mm et necessitent une pression differentielle d'au moins 0,5 bar. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes ST-IA sont compatibles avec les bobines de la serie CS1.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
