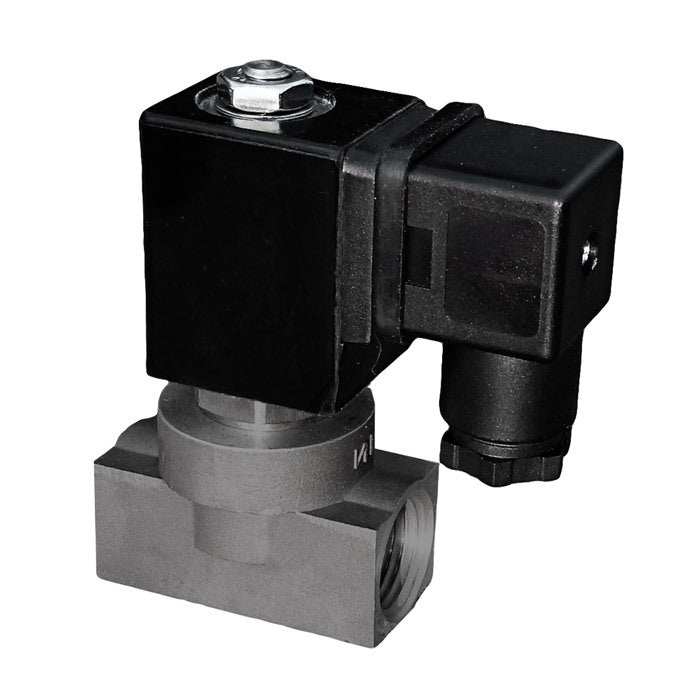

Electrovanne LP-DA 1/2'' basse pression aluminium NBR 0-0,6bar 24V AC
Électrovanne à 2 voies JP Fluid Control (type LP-DA) avec filetage G 1/2 pouce et bobine 24 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale du fluide de 65° C (149° F) et à une plage de pression de 0 à 0,6 bar (0 à 9 psi). Boîtier en aluminium avec joint NBR (caoutchouc nitrile) et orifice de 9 mm. La valeur Kv est de 1,19 m3/h (19,84 l/min à dp=1 bar d'eau).
- Prix normal
- €61.61
- Prix normal
- €51.34
Description
Il s'agit d'une électrovanne à 2 voies à action directe de JP Fluid Control avec un filetage G 1/2 pouce et une bobine 24 V AC. La vanne a un boîtier en aluminium avec un joint NBR (caoutchouc nitrile) et une taille d'orifice de 9 mm (environ 23/64 pouces). Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 0,6 bar (0 à 9 psi) et à une température maximale de 65° C (149° F). La vanne a une valeur Kv de 1,19 m3/h, ce qui correspond à un débit de 19,84 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 1,38, ce qui signifie 1,38 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en aluminium est léger, a une résistance chimique limitée et est utilisé principalement pour les gaz inertes. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Bonnes caractéristiques d'écoulement pour les gaz inertes à basse pression
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Le boîtier en aluminium ne convient que pour les gaz inertes.
- Le robinet n'est pas homologué pour être utilisé dans des appareils à gaz.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série LP-DA
L'électrovanne LP-DA est une électrovanne 2/2 voies normalement fermée, à commande directe, spécialement conçue pour les applications à basse pression avec des gaz inertes. Le boîtier est en aluminium. Les électrovannes LP-DA sont compatibles avec les bobines des séries CS1 et CS2, selon la taille.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
