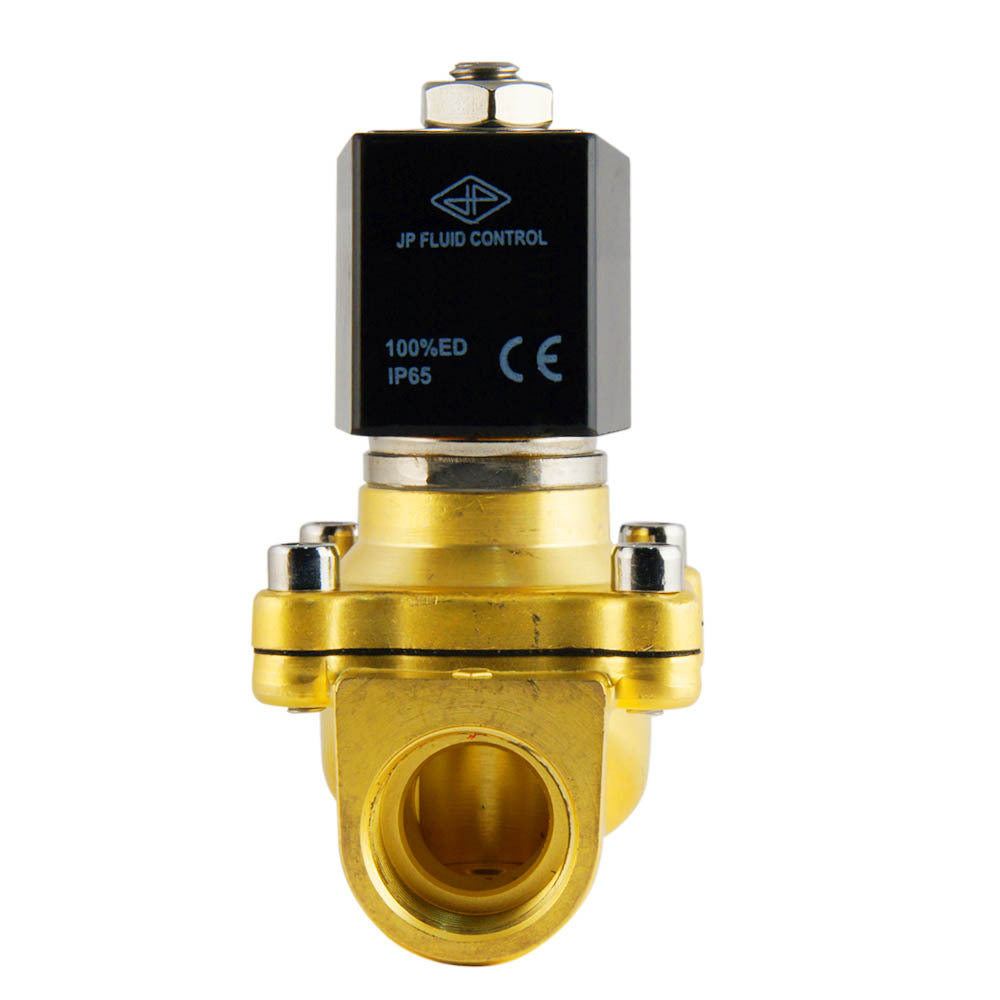

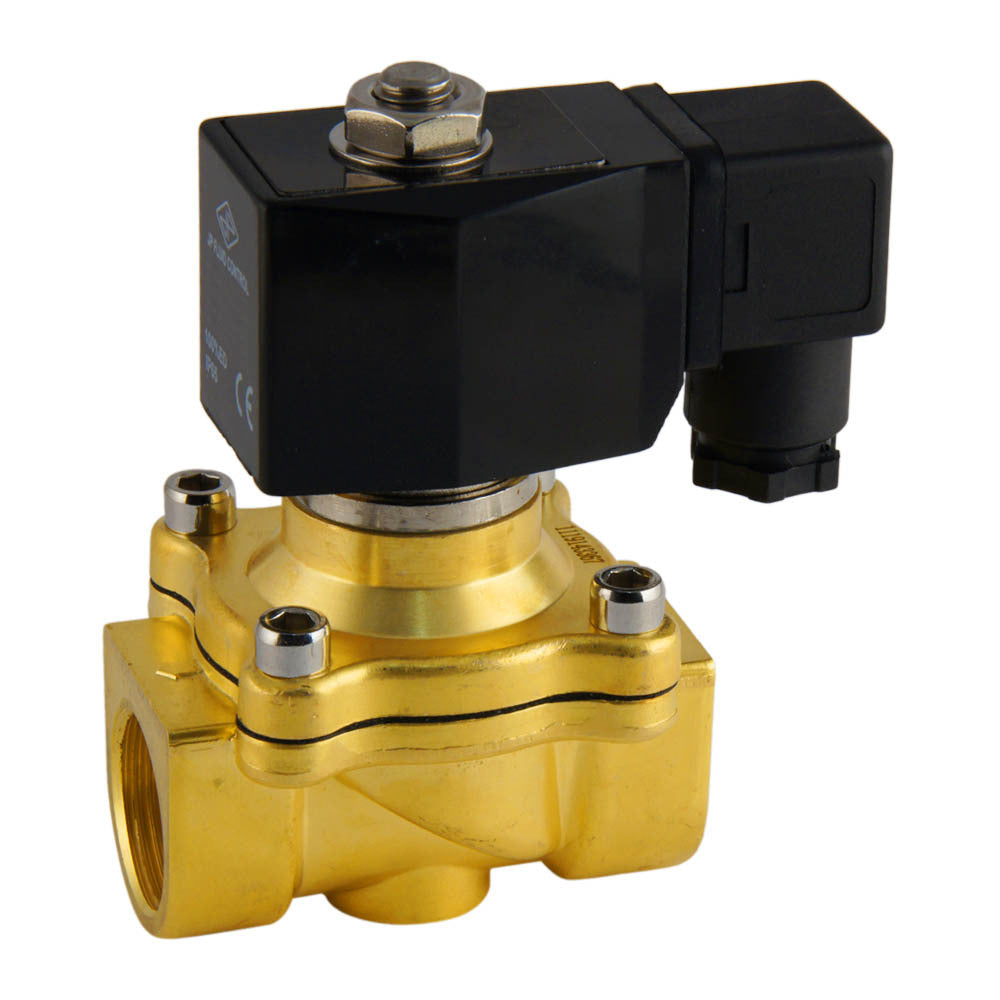

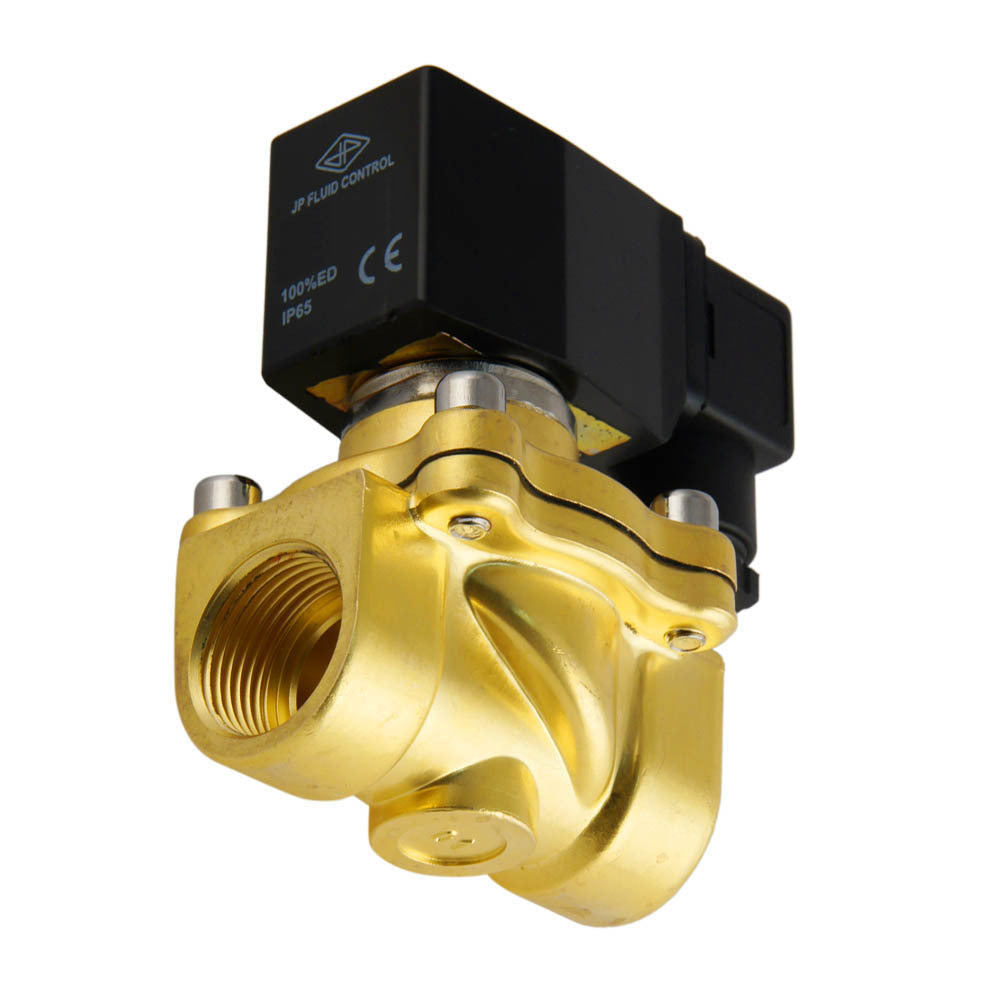

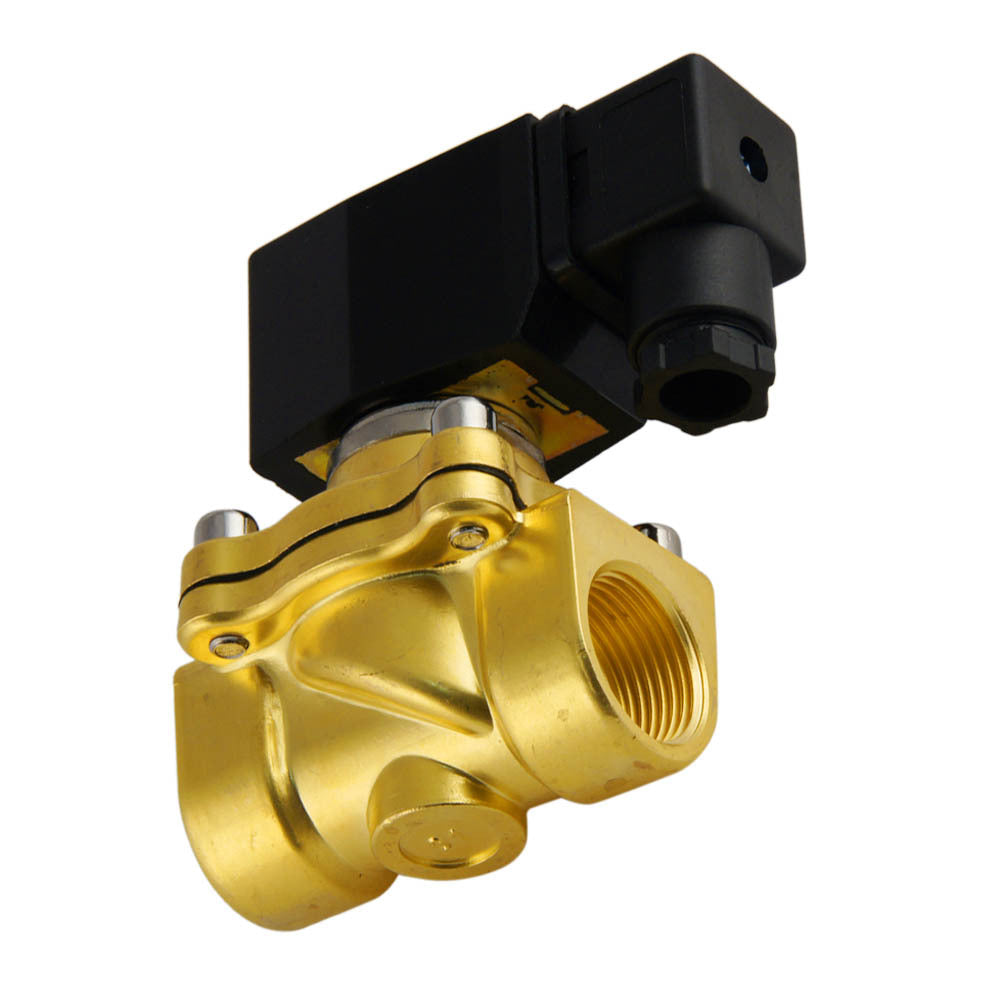

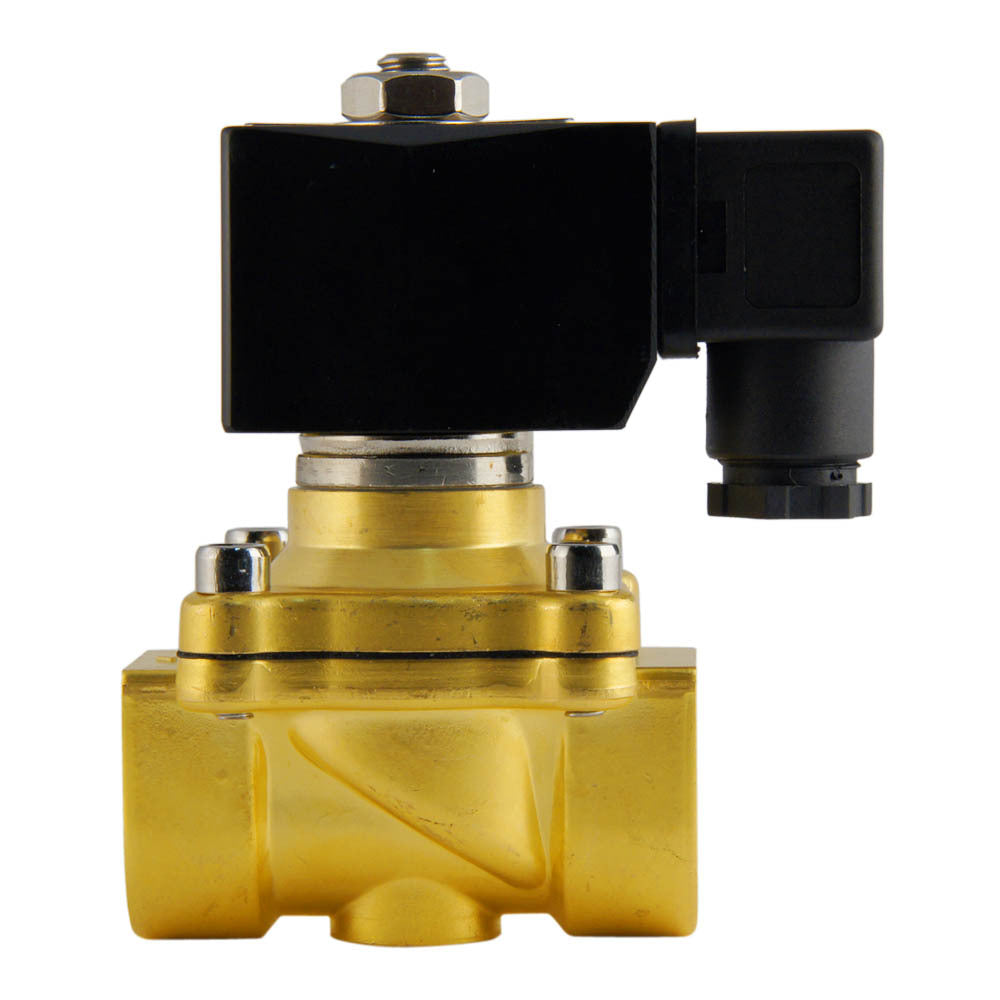

Electrovanne DF-SA 3/4'' laiton EPDM 0-6bar 24V DC
Électrovanne à 2 voies JP Fluid Control (type DF-SA) avec filetage G 3/4 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et semi-directe, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 120° C (248° F) et à une plage de pression de 0 à 6 bar (0 à 87 psi). Boîtier en laiton avec joint EPDM et orifice de 20 mm. La valeur Kv est de 6,48 m3/h (108,02 l/min à dp=1 bar d'eau).
- Prix normal
- €74,17
- Prix normal
- €61,81
Description
Il s'agit d'une electrovanne 2 voies à fonctionnement semi-direct de JP Fluid Control avec un filetage G 3/4 pouce et une bobine 24 V DC. La vanne a un boîtier en laiton avec un joint EPDM et un orifice de 20 mm (environ 3/4 de pouce). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 6 bars (0 à 87 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 6,48 m3/h, ce qui correspond à un debit de 108,02 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 7,49, ce qui signifie 7,49 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc ethylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptees aux systèmes à basse pression ou à alimentation par gravite, aux circuits fermes circulants ou même aux vides grossiers.
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- L'EPDM ne convient pas pour les huiles et les graisses
- Si votre pression differentielle est toujours superieure à 0,5 bar, une electrovanne à commande indirecte peut être une alternative offrant une meilleure efficacite energetique et des coûts totaux moins eleves.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie DF-SA
Le DF-SA est une electrovanne 2/2 voies à commande semi-directe (normalement fermee). La valve a un orifice de 16 mm à 25 mm. La serie DF-SA fonctionne à partir de 0 bar et convient aux debits moyens. Le corps est disponible en laiton ou en acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes DF-SA sont compatibles avec les bobines des series CS2 (jusqu'à 1 pouce) et CS8 (à partir de 1-1/4 pouce).
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
