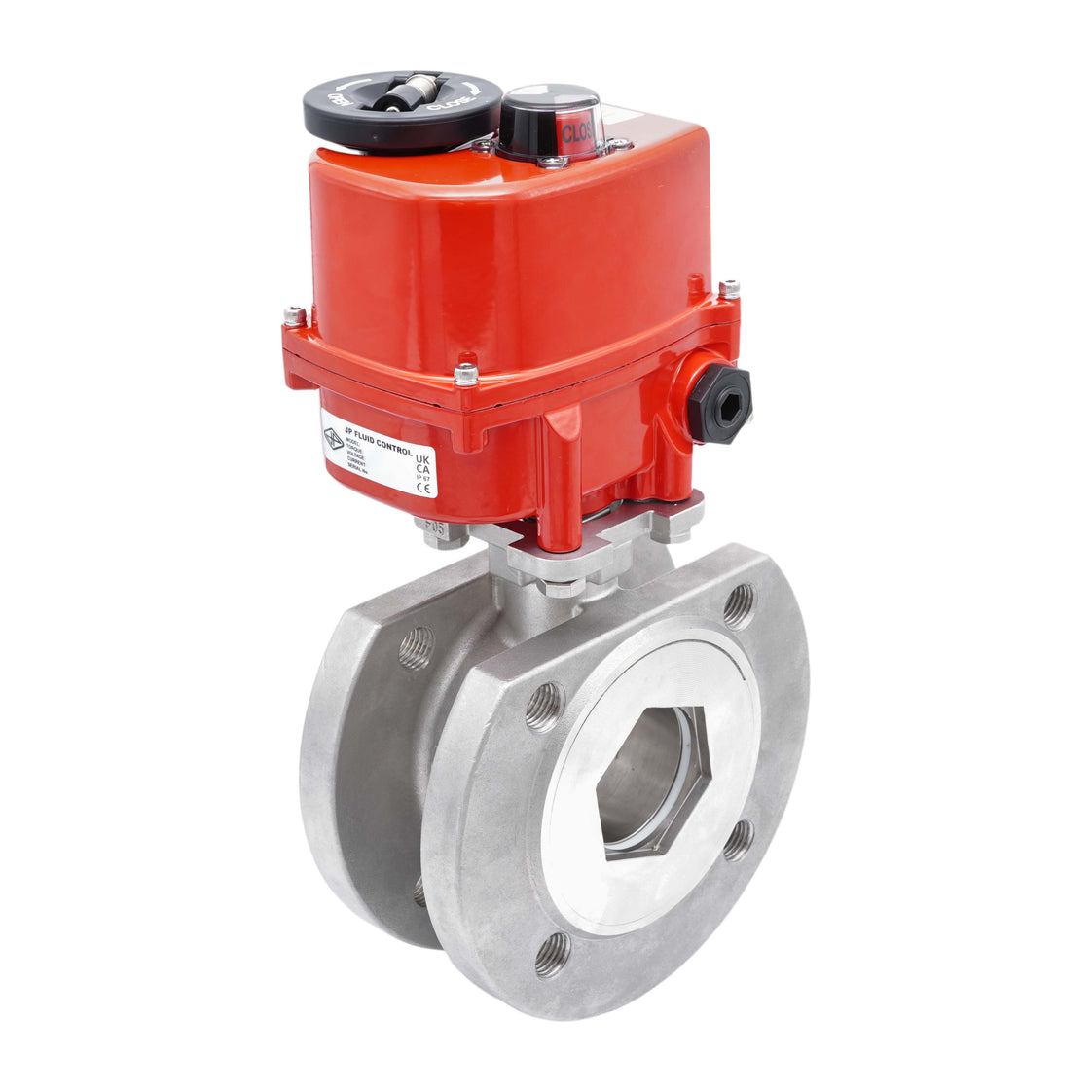

DN20 PN40 Vanne à Bille 2 Voies à Brides, 1 Pièce, en Acier Inoxydable avec Actionneur Électrique Modulant 24 V AC/DC

Cet actionneur électrique modulant JP Fluid Control est proposé en combinaison avec une vanne à bille 2 voies à bride monobloc TamesonPRO. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de service S2, et est équipé d'un indicateur mécaniquenement visible sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement.

La vanne dispose d'un diamètre d'alésage de 20 mm et de raccords à bride DN20 Elle convient pour des températures du fluide de -29°C à 160°C (-20°F à 320°F). La vanne peut supporter des pressions allant jusqu'à 40 bar à 20°C (579 psi à 68°F). Le corps de la vanne et la bille sont en acier inoxydable 1.4408 avec un joint en PTFE, ce qui la rend adaptée à divers fluides agressifs et corrosifs. La valeur Kv est de 48 m³/h (Cv = 55.5 gpm). Kv exprime le débit d'eau en m³/h à une perte de charge de 1 bar. Avec le boîtier durable en polyamide (PA) de l'actionneur, l'unité bénéficie d'une protection IP67 pour une température ambiante de -10°C à 50°C (14°F à 122°F).

Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Avantages :

• Il s'agit d'un actionneur modulant avec un système de positionnement numérique (DPS) permettant de positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de commande de 4-20 mA.
• Il dispose d'un boîtier robuste IP67
• Il dispose d'un indicateur mécanique clair pour voir l'état de la vanne
• Convient pour les fluides agressifs grâce au boîtier en acier inoxydable 316 (1.4408/CF8M) et à la bille
• Pression maximale jusqu'à 40 bar à 20°C (579 psi à 68°F)

Inconvénients :

• Comparé à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Applications

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et adaptée à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 40 bar (579 psi), à des températures plus élevées la température maximale autorisée diminue. La plage de température du fluide est comprise entre -29°C et 160°C (-20°F à 320°F). À haute température, il est recommandé d'installer la vanne dans un endroit ventilé. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Quelques exemples d'applications pour cette vanne sont CVC, irrigation, automatisation industrielle, gestion de l'eau.

Schéma de câblage électrique

L'actionneur dispose d'un système de câblage à 10- bornes réparties entre l'alimentation essentielle et les fonctions de retour d'information optionnelles. Pour un fonctionnement de base, les bornes 1, 2, et 3 fournissent une masse et une alimentation 24 V AC/DC avec détection automatique de la tension. Les bornes 4 et 5 reçoivent un signal d'entrée modulant, réglé par défaut sur 4-20 mA mais pouvant être configuré en 0-10V ou 2-10V. Pour la surveillance à distance, les bornes 6 et 7 fournissent un signal de signal de retour de position continu, généralement 4-20 mA. Aucune tension externe ne doit être appliquée à ces broches de retour pour éviter des dommages permanents. Enfin, les bornes 8, 9, et 10 utilisent une source commune pour fournir des confirmations discrètes "Ouvert" ou "Fermé" via des fins de course.

Schéma de câblage électrique de l'actionneur AG-540-B-DPS.

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
