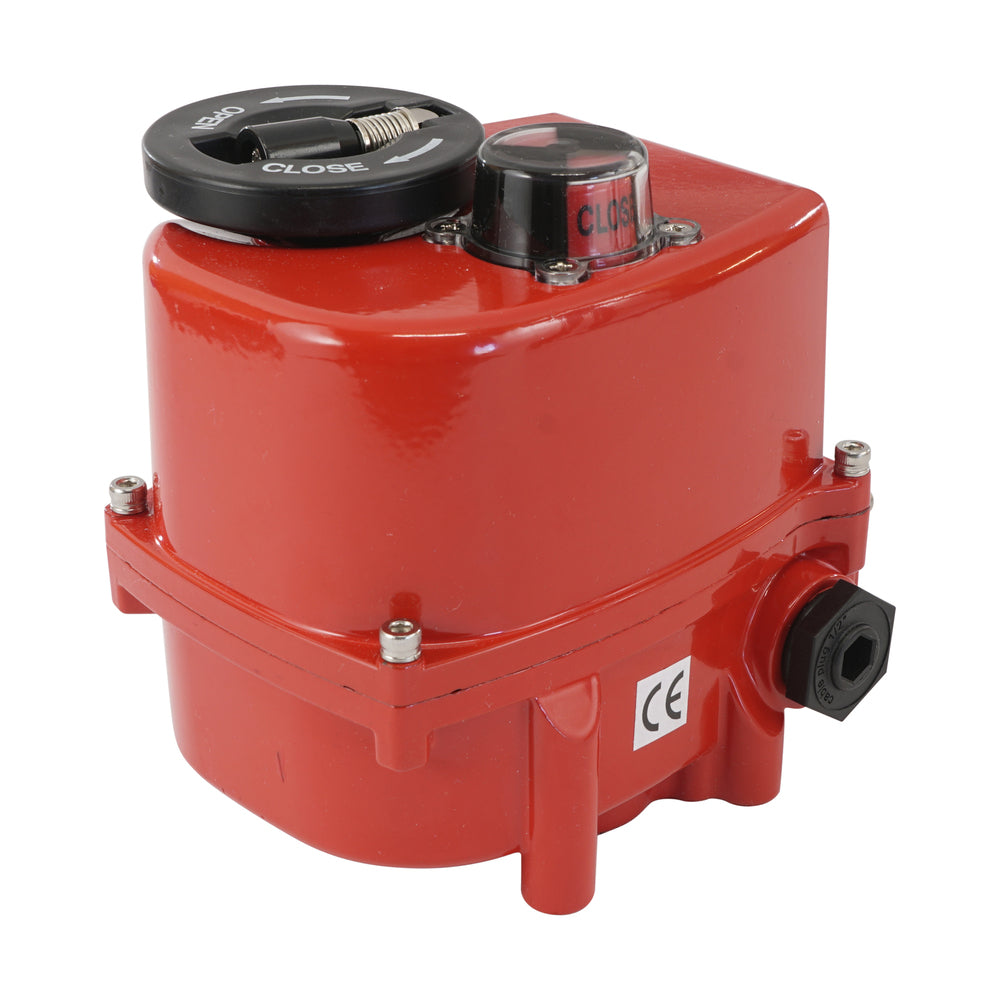

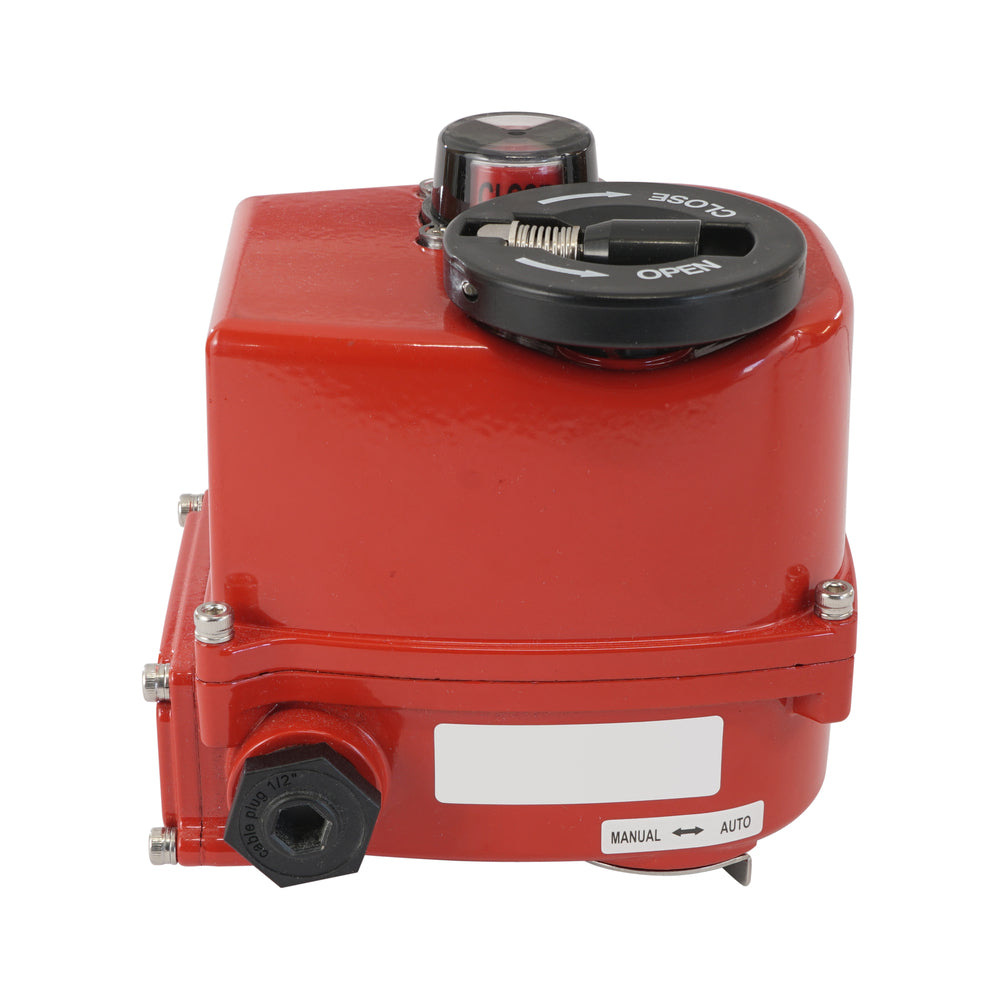

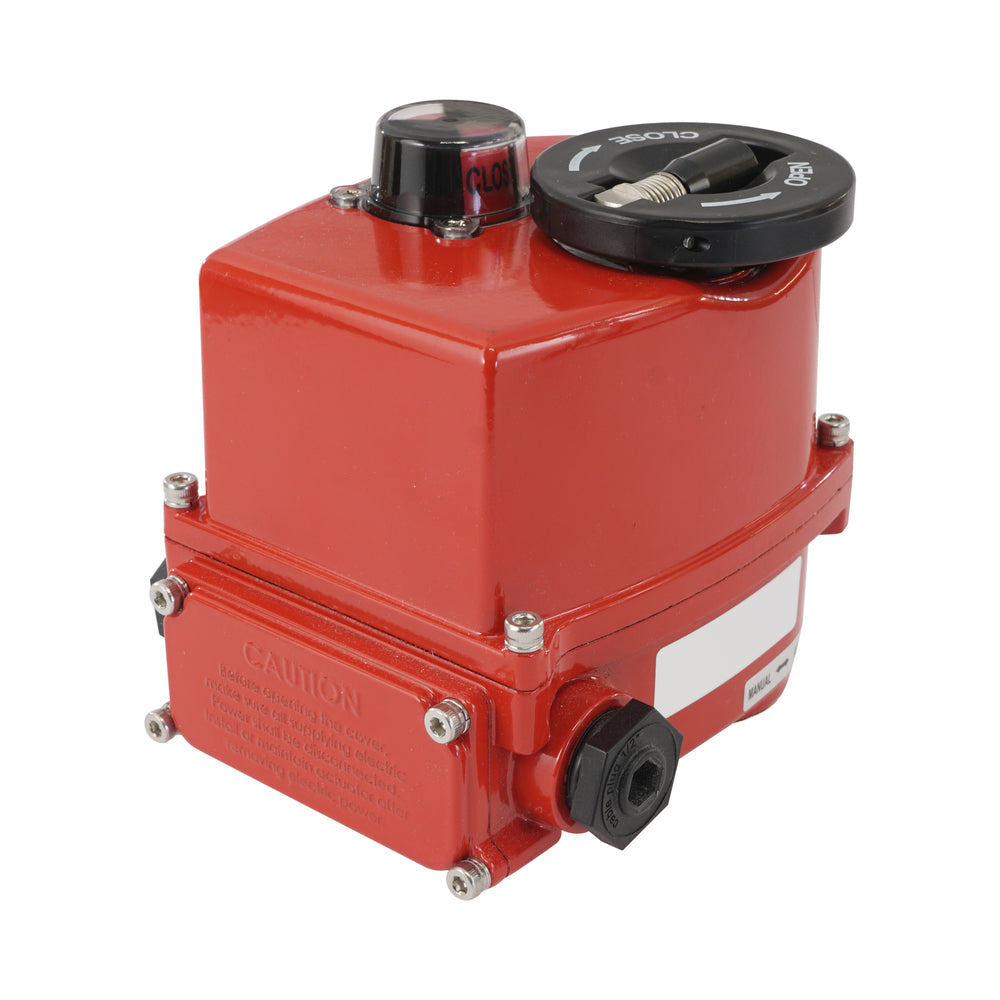

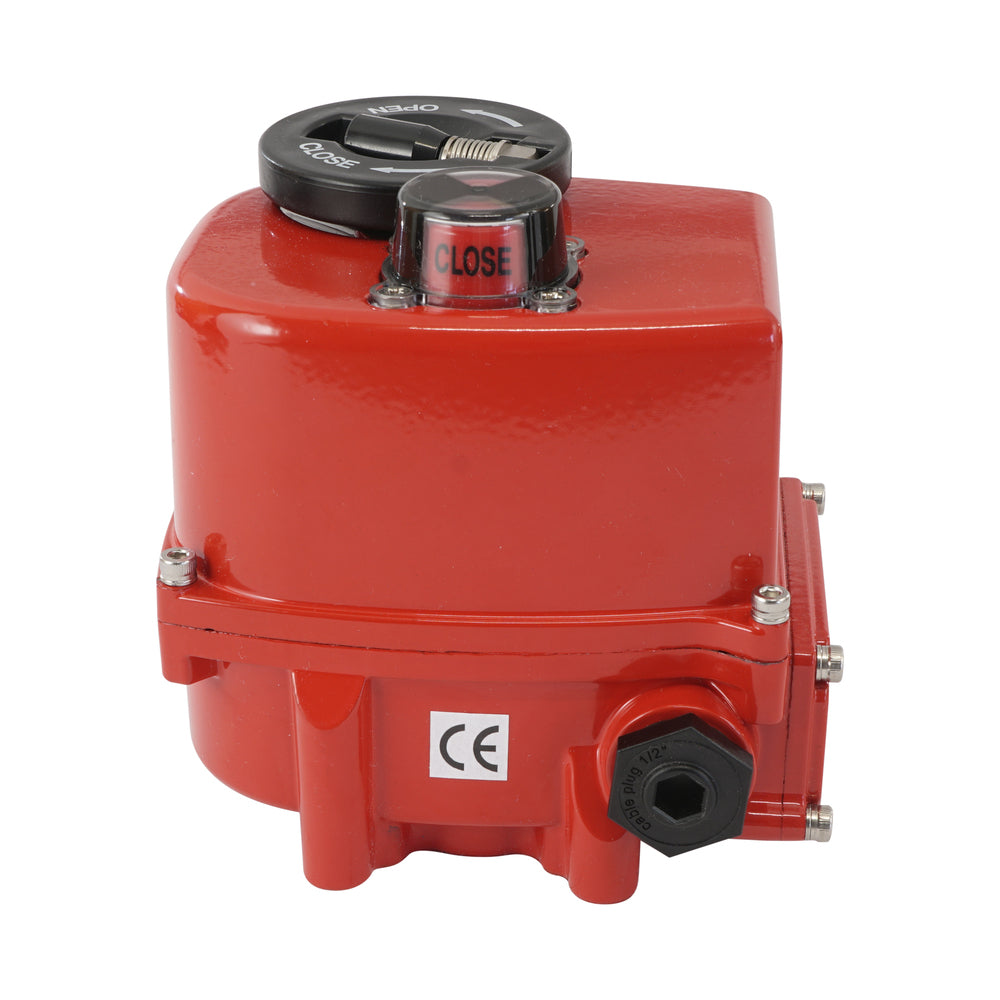

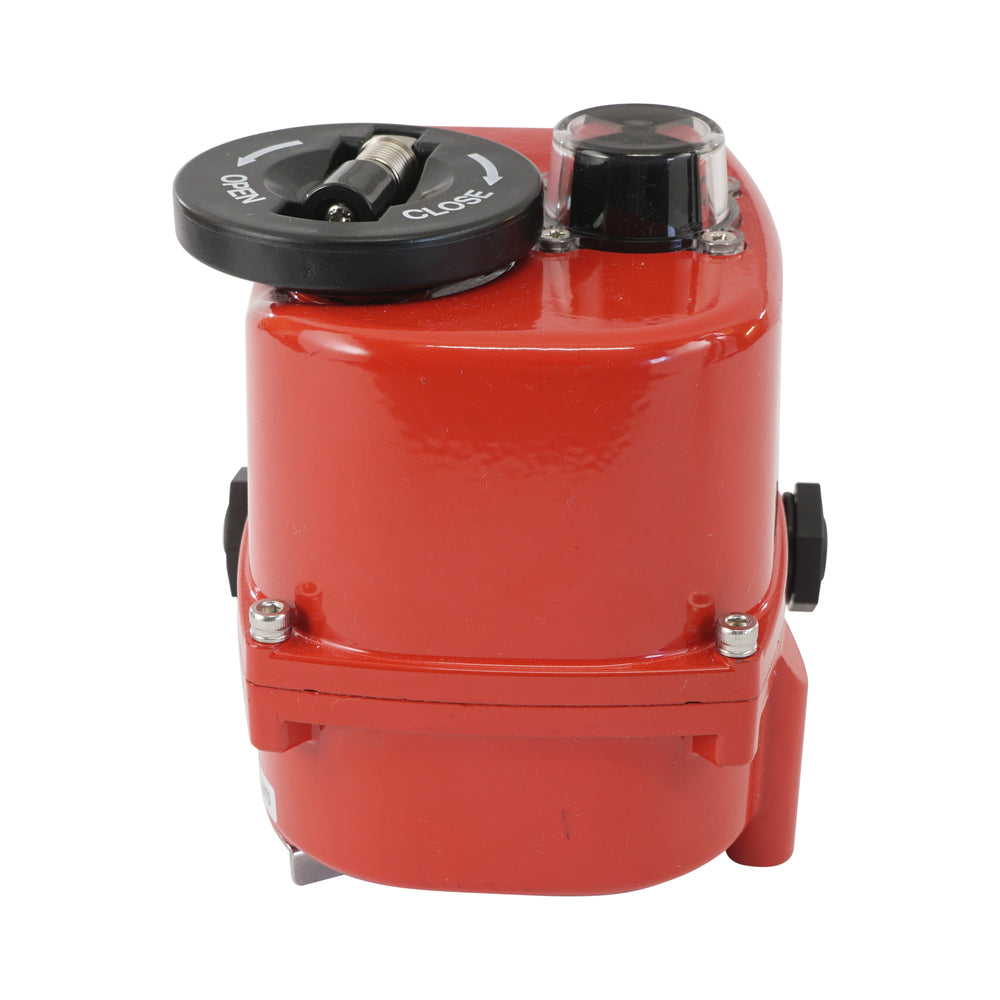

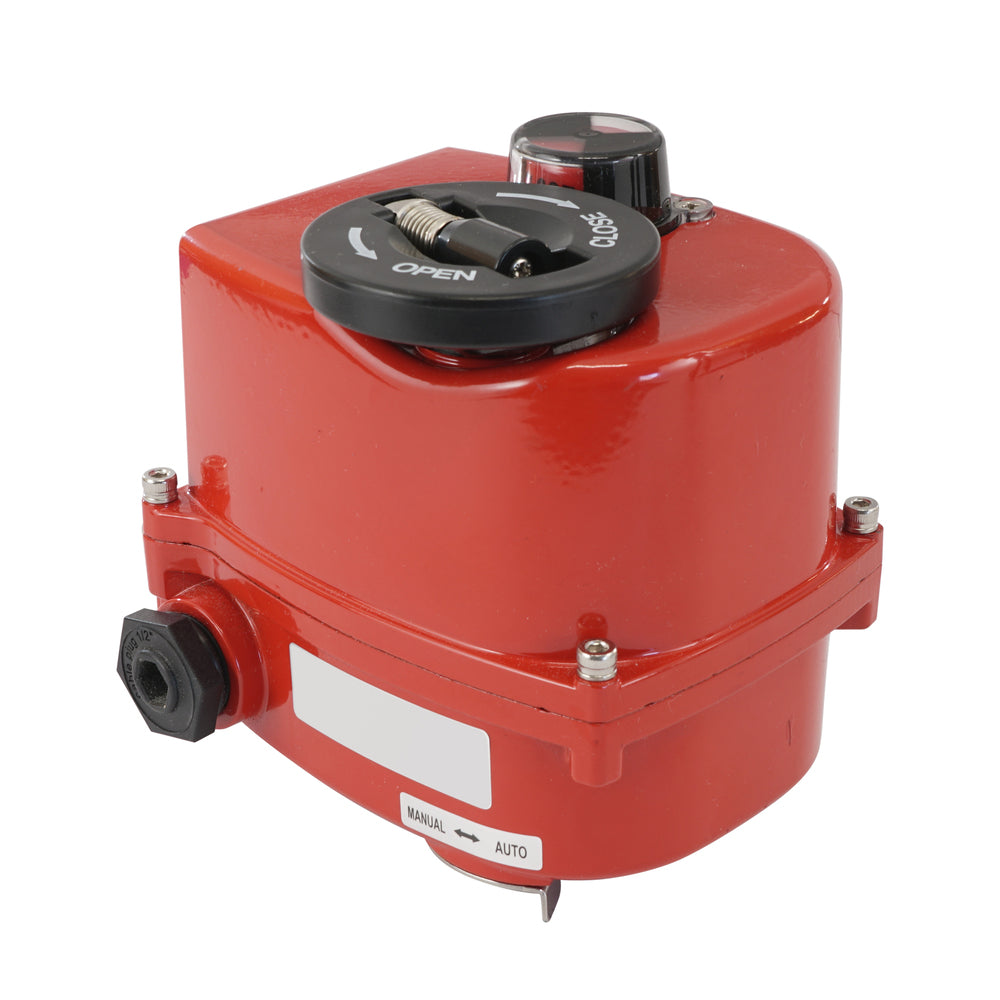

Actionneur AG5 24 V AC/DC couple 40 Nm avec commande manuelle
Cet actionneur électrique modulant vous permet de contrôler des vannes quart de tour (à bille ou à papillon). Il a un couple de fonctionnement de 40 Nm et une durée de fonctionnement de 13 secondes avec une tension d'alimentation de 24 V AC/DC. Il s'agit d'un actionneur modulant avec un système de positionnement numérique (DPS), de sorte que la position de la vanne peut être modulée entre 0-90 degrés avec un signal de commande de 4-20 mA. L'actionneur se monte sur une vanne quart de tour avec une bride ISO 5211 F03 ou F05. Boîtier en polyamide (PA) durable, protection IP67, et adapté à une température ambiante de -10 à 50 °C.
- Prix normal
- €631,93
- Prix normal
- €526,61
Description
Cet actionneur électrique modulant vous permet de contrôler des vannes quart de tour (à bille ou à papillon). Il a un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, veuillez consulter le manuel) et peut ouvrir/fermer la vanne en 13 secondes avec un cycle de service de 75 %. Il nécessite une tension d'alimentation de 24 V AC/DC et dispose d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la valve. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) qui lui permet de positionner la vanne entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA pour le positionnement. En standard, il dispose d'une roue dentée de commande manuelle permettant de faire tourner manuellement la tige de l'actionneur en cas d'urgence. Il est conçu pour être monté sur une vanne à boisseau sphérique ou à papillon quart de tour dotée d'une bride ISO 5211 F03 ou F05 Il est doté d'un boîtier en polyamide (PA) durable, ce qui lui confère un indice de protection IP67, capable de fonctionner dans un environnement de -10 à 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.
Pour :
- Il s'agit d'un actionneur modulant avec un système de positionnement numérique (DPS) pour positionner la vanne entre 0 et 90 degrés avec un signal de commande de 4-20 mA
- Il est doté d'un boîtier robuste IP67

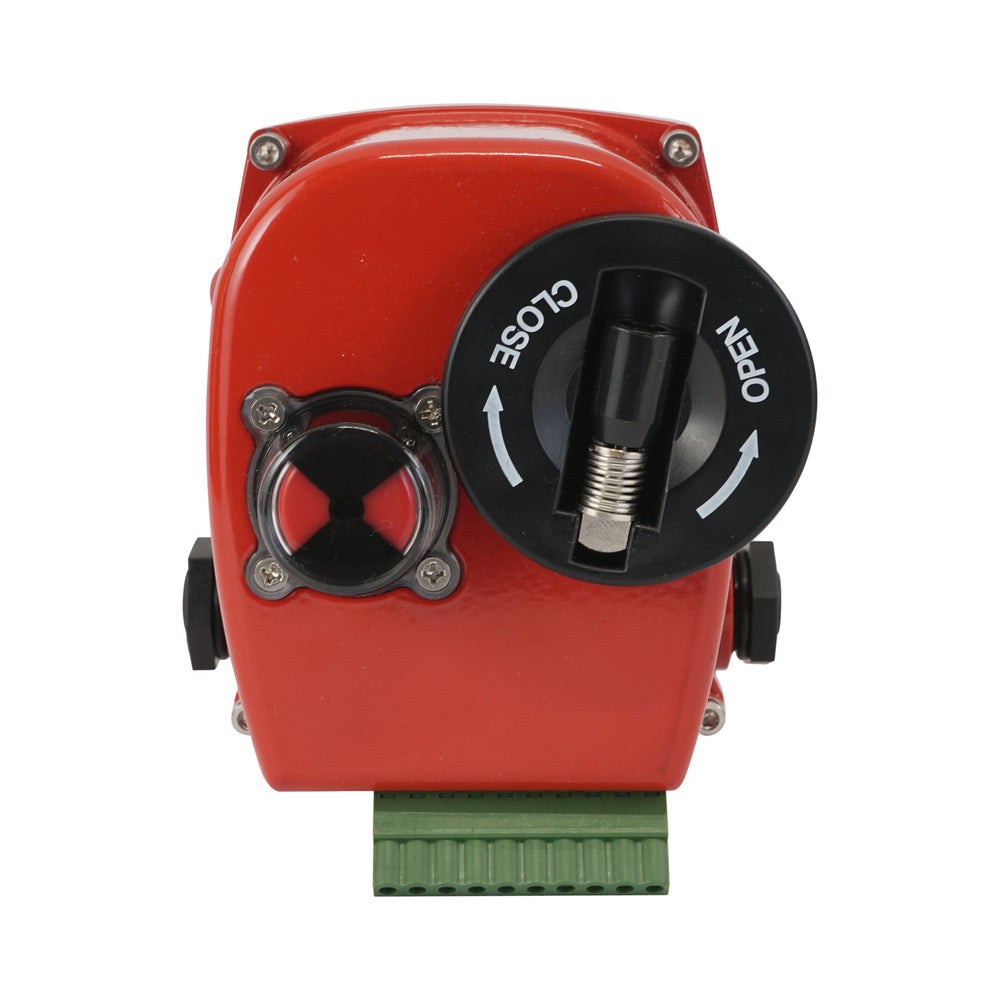

- Il est doté d'un indicateur visuel de position clair permettant de voir l'état de la vanne

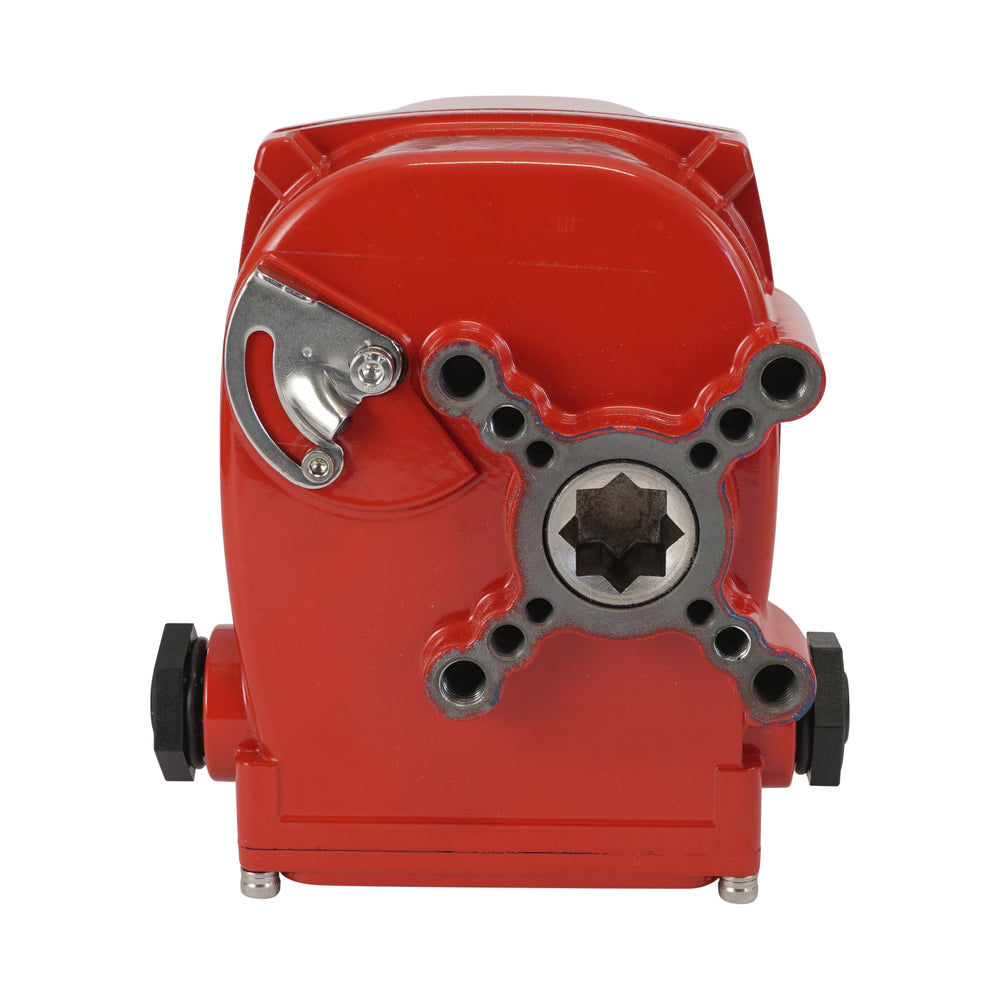

- Il est conçu pour être monté sur une vanne à boisseau sphérique ou à papillon quart de tour dotée d'une bride ISO 5211 F03 ou F05
Cons :
- Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente
Série AG5
Les actionneurs de vannes électriques AG5 de JP Fluid Control offrent une liste complète de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un couple excessif et une commande manuelle. Les actionneurs sont également disponibles avec différentes options comme la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.
