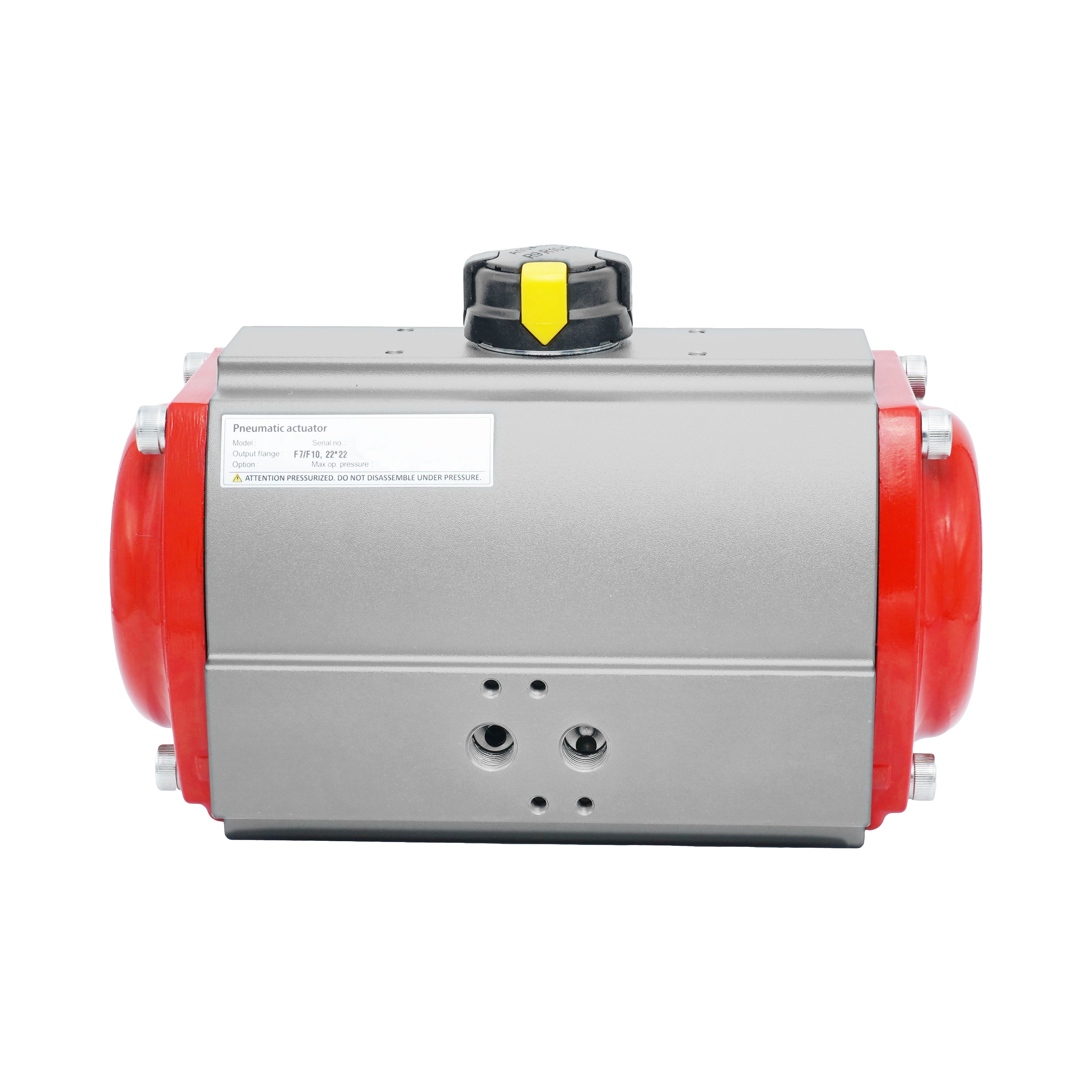

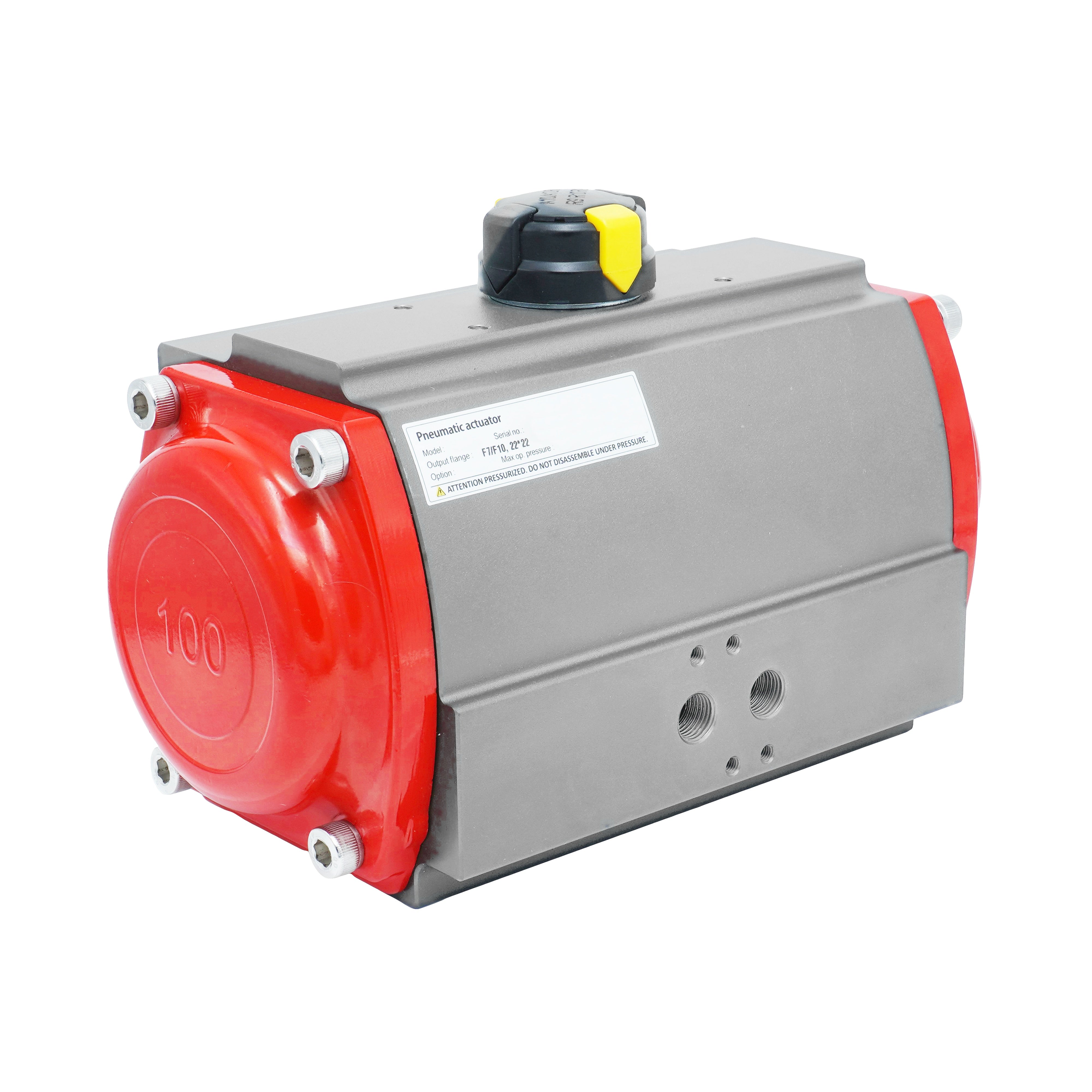

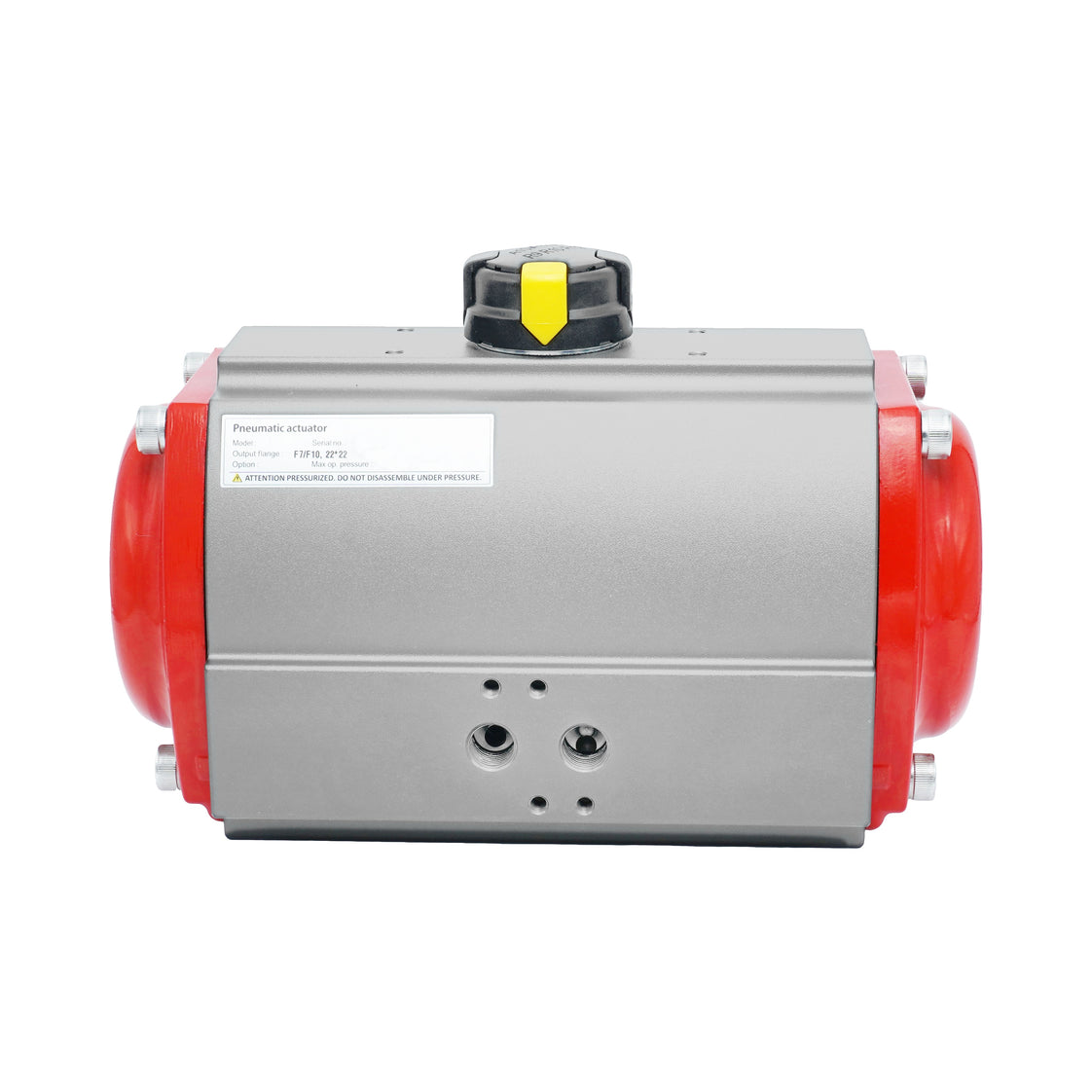

Actionneur pneumatique à crémaillère et pignon double effet 148Nm à 6bar F07/F10 - PR100D

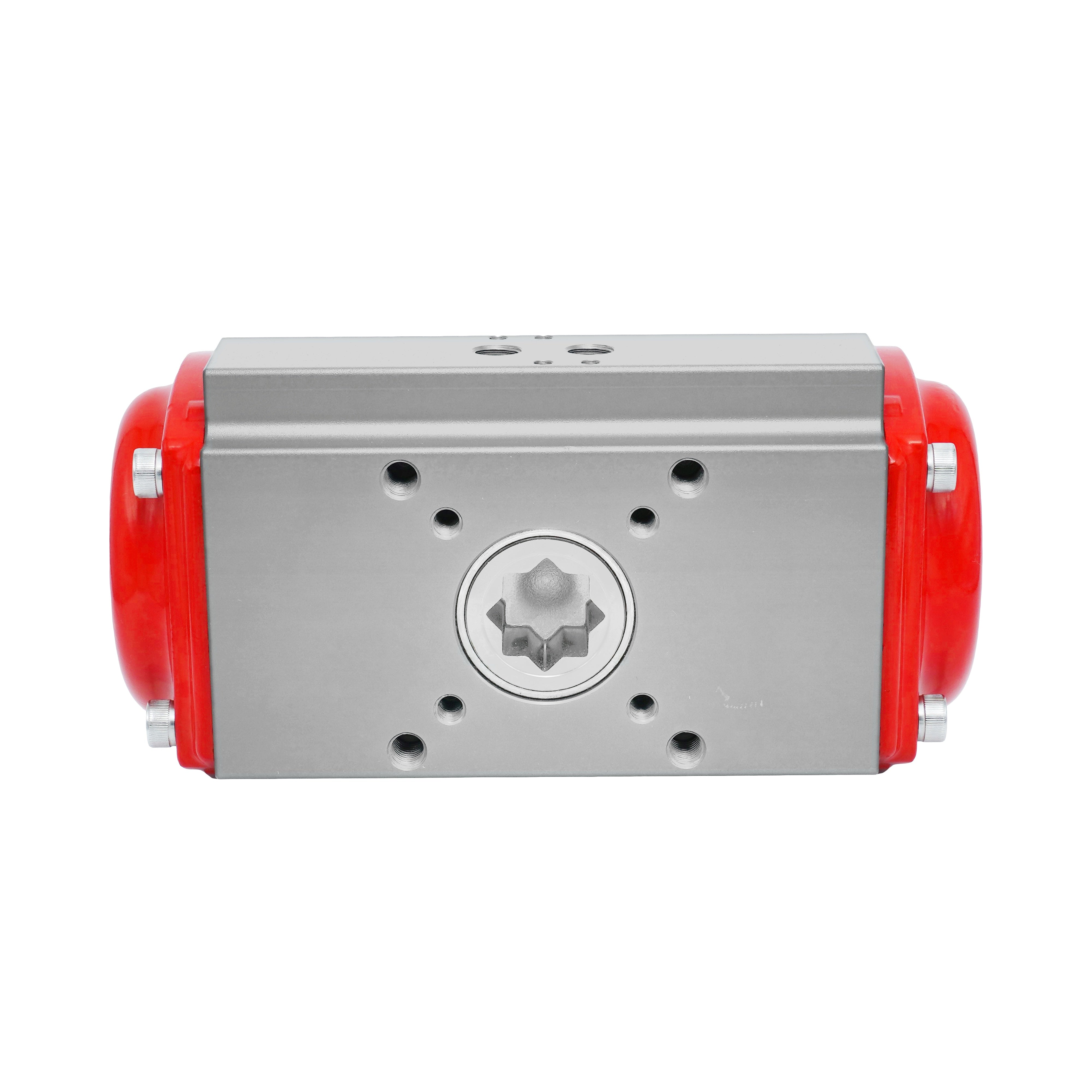

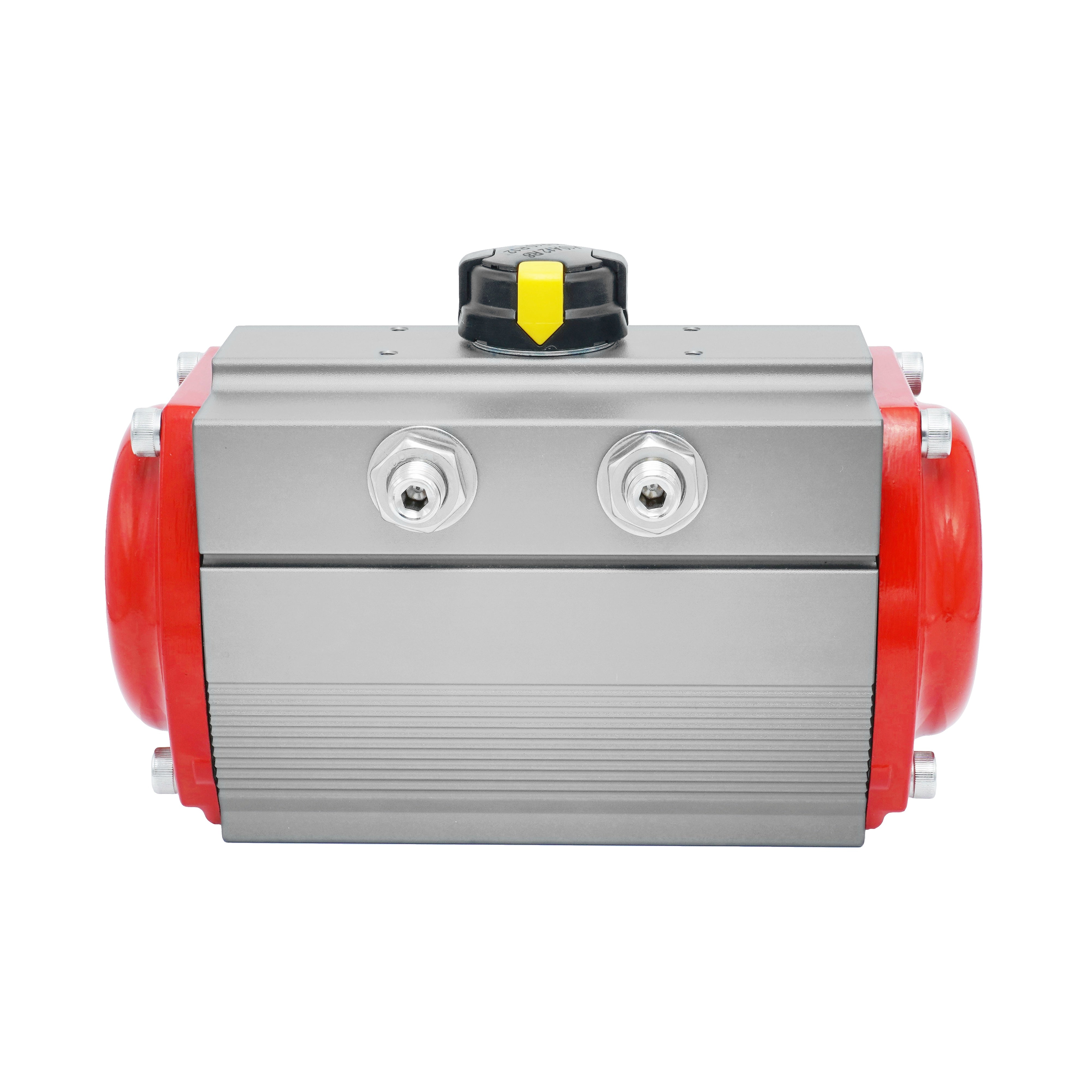

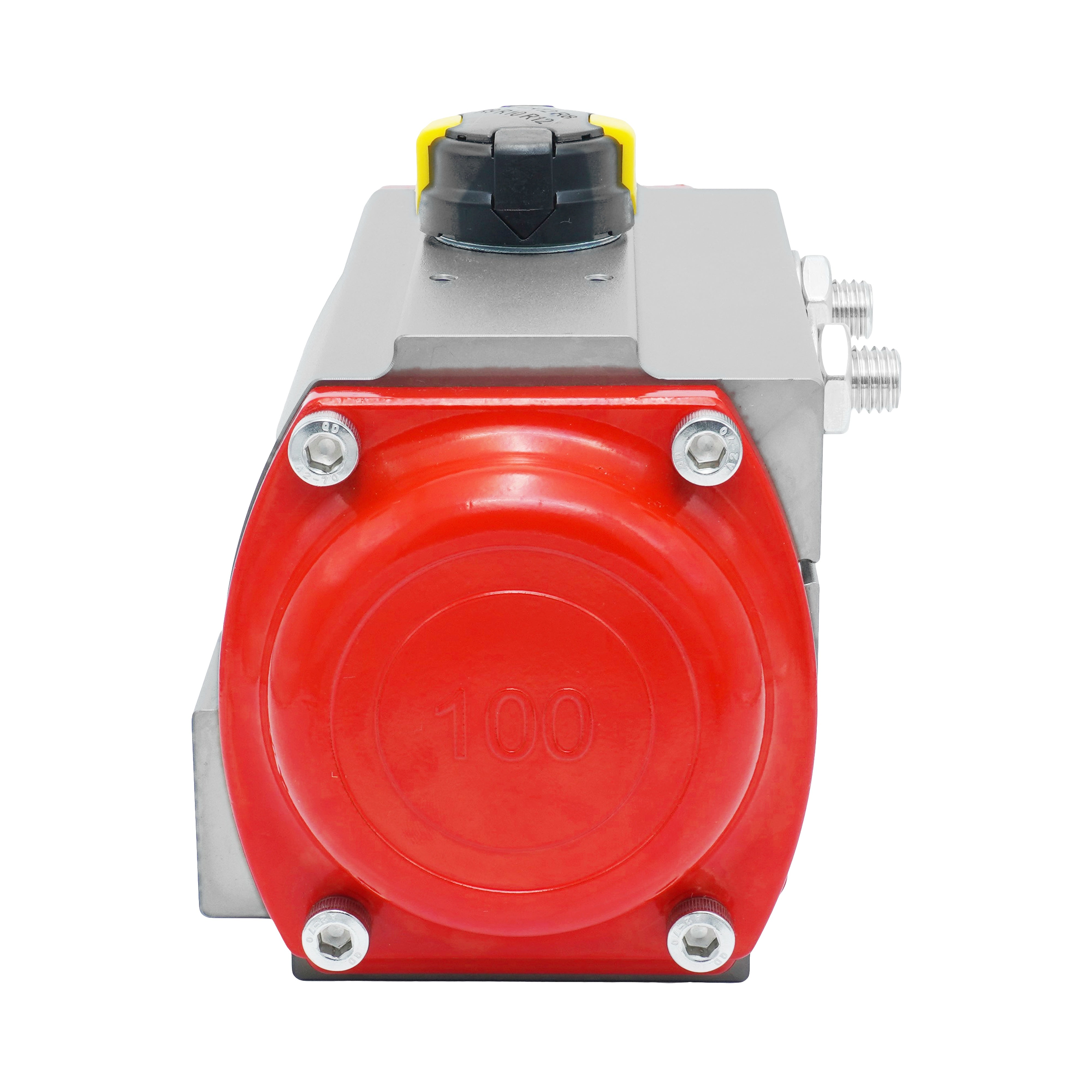

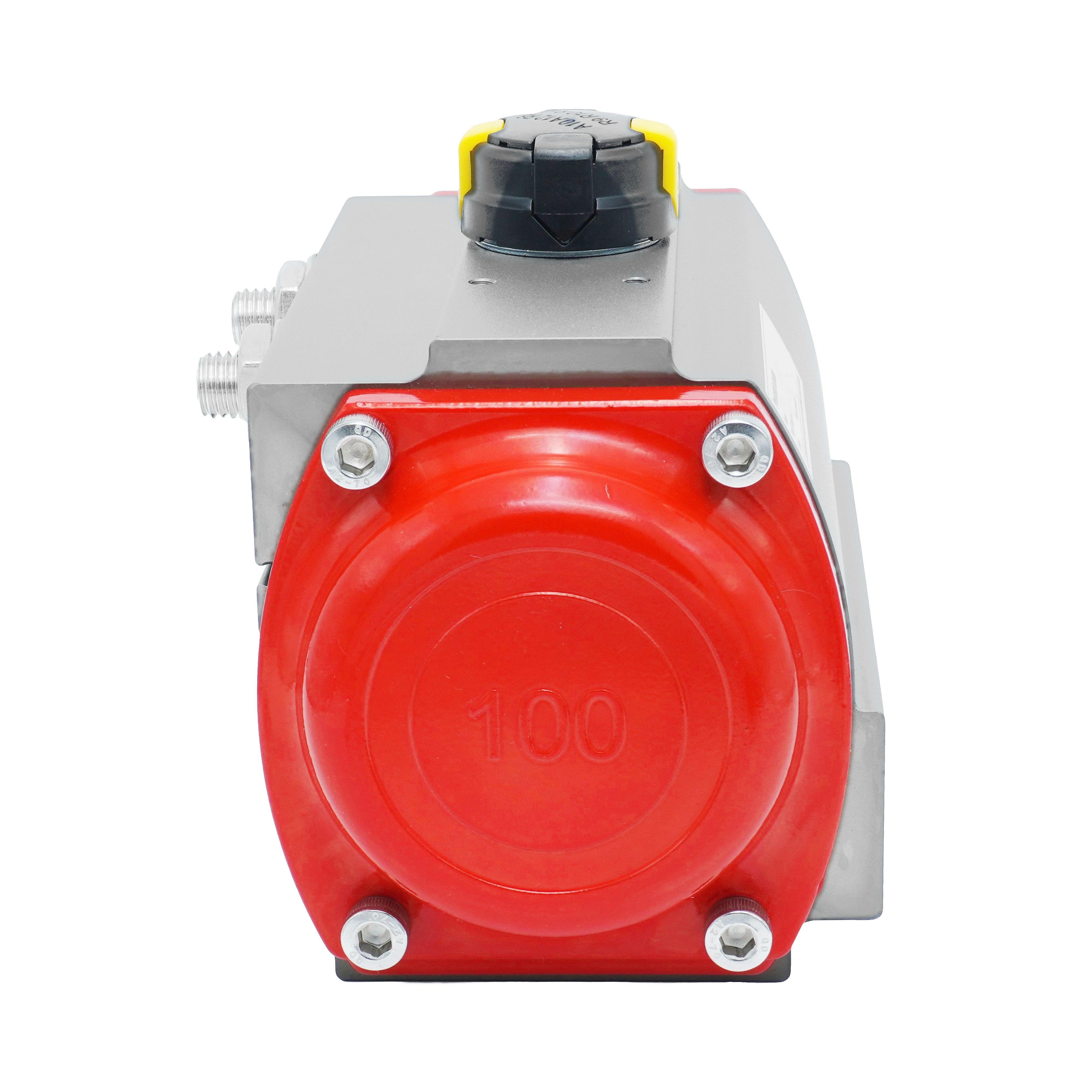

Cet actionneur pneumatique double effet est certifié ATEX. Il convient aux applications SIL 2, ou SIL 3 en configuration redondante, ce qui en fait un choix idéal pour les applications critiques pour la sécurité et les installations en zones explosibles. Il est idéal pour les vannes quart de tour telles que les vannes à bille ou les vannes papillon. Le mécanisme à crémaillère et pignon fournit un couple constant de 148 Nm à 6 bar avec une plage de pression de service de 3 à 8 bar. Il se monte sur les vannes selon ISO 5211 F07/F10 avec carré femelle en étoile de 22 mm. Le joint NBR permet un fonctionnement continu de 0 à 60 °C et supporte temporairement des températures de -20 à 80 °C. Le corps en aluminium avec anodisation dure de 35 µm et les capots d'extrémité revêtus de polyester garantissent une grande durabilité. Équipement : des trous de fixation pour électrovannes NAMUR taille 1, une interface (80 x 30 mm) pour boîtiers de fin de course selon VDI/VDE 3845, des raccords d'air à filetage BSP G, des vis de butée pour régler les positions finales (-10° à +5°) et un indicateur de position bien visible. Conçu pour plus de 500 000 cycles. Livré avec adaptateurs carrés, vis et rondelles.

Avantages :

• Certifié ATEX pour zones explosibles et applications critiques pour la sécurité
• Convient aux applications SIL 2, ou SIL 3 en configuration redondante
• Couple constant de 148 Nm à 6 bar sur toute la course angulaire de 90°
• Montage direct possible d'une électrovanne NAMUR taille 1
• Conçu pour plus de 500 000 cycles

Inconvénients :

• Consommation d'air supérieure à celle des actionneurs simple effet
• Nécessite de l'air comprimé et une électrovanne pour la commande

Série PR

La série PR de JP Fluid Control comprend des actionneurs pneumatiques à crémaillère et pignon pour vannes quart de tour telles que les vannes à bille et les vannes papillon. Ils sont disponibles en version double effet et en version à rappel par ressort (fermeture ou ouverture en cas de défaillance), avec raccordement de vanne selon ISO 5211, interfaces NAMUR selon VDI/VDE 3845 pour l'alimentation en air et pour le montage d'accessoires sur le dessus, ainsi que des raccords d'air à filetage BSP G ou NPT. Grâce à leur corps en aluminium anodisé dur et à leur couple constant, ils conviennent à une large gamme d'applications industrielles. Tous les actionneurs sont certifiés ATEX et conviennent aux applications SIL 2/SIL 3.
