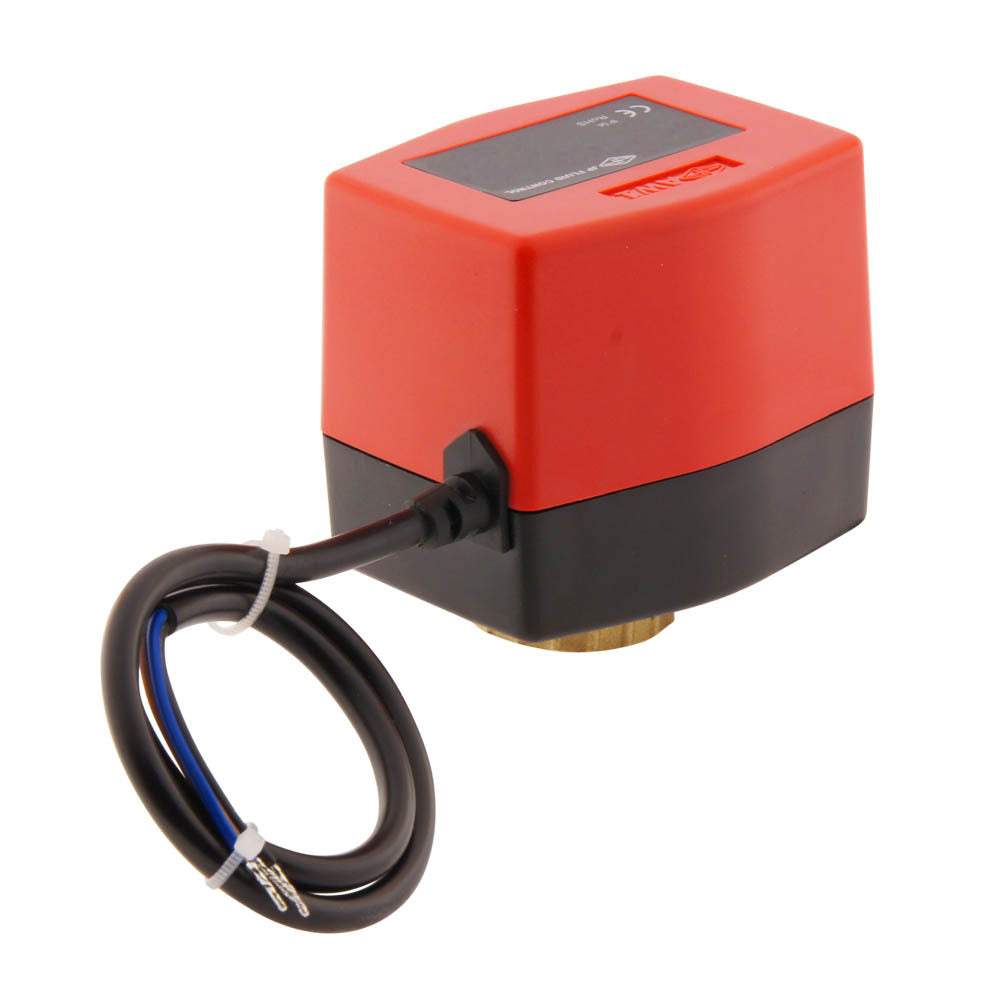

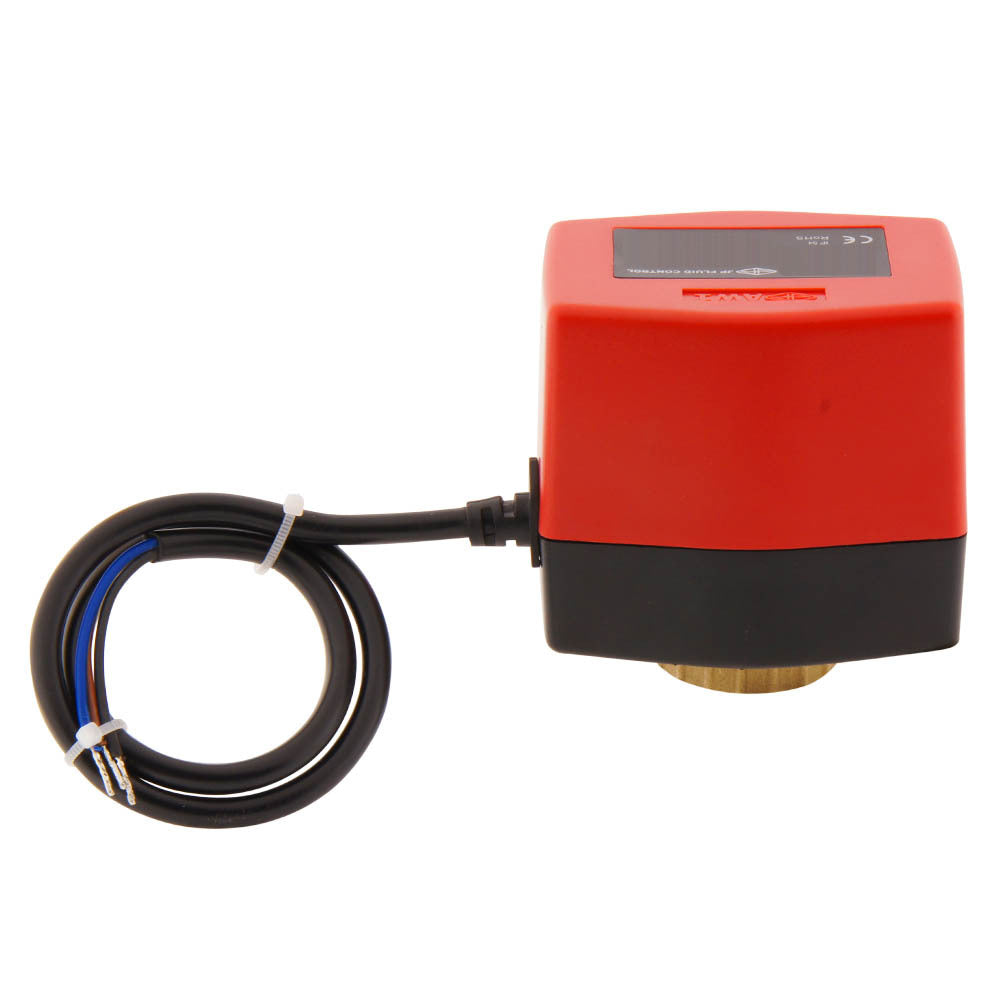

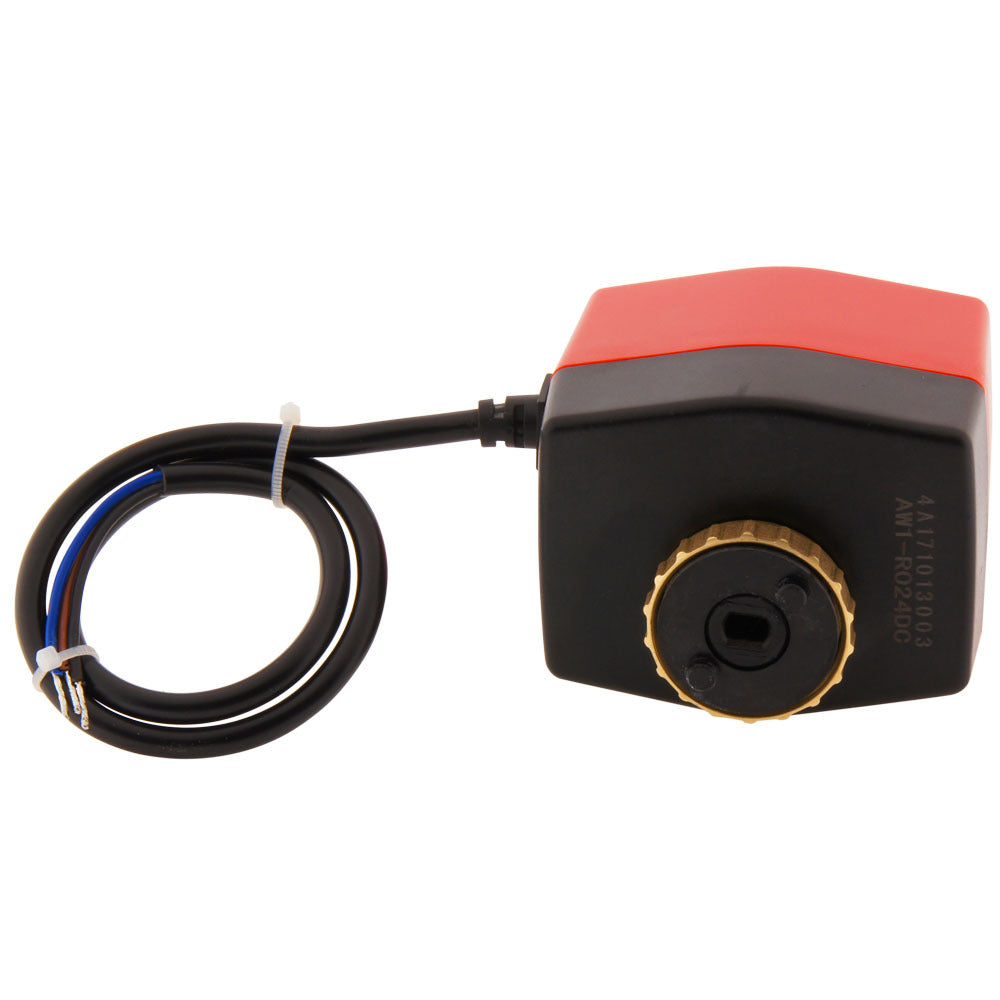

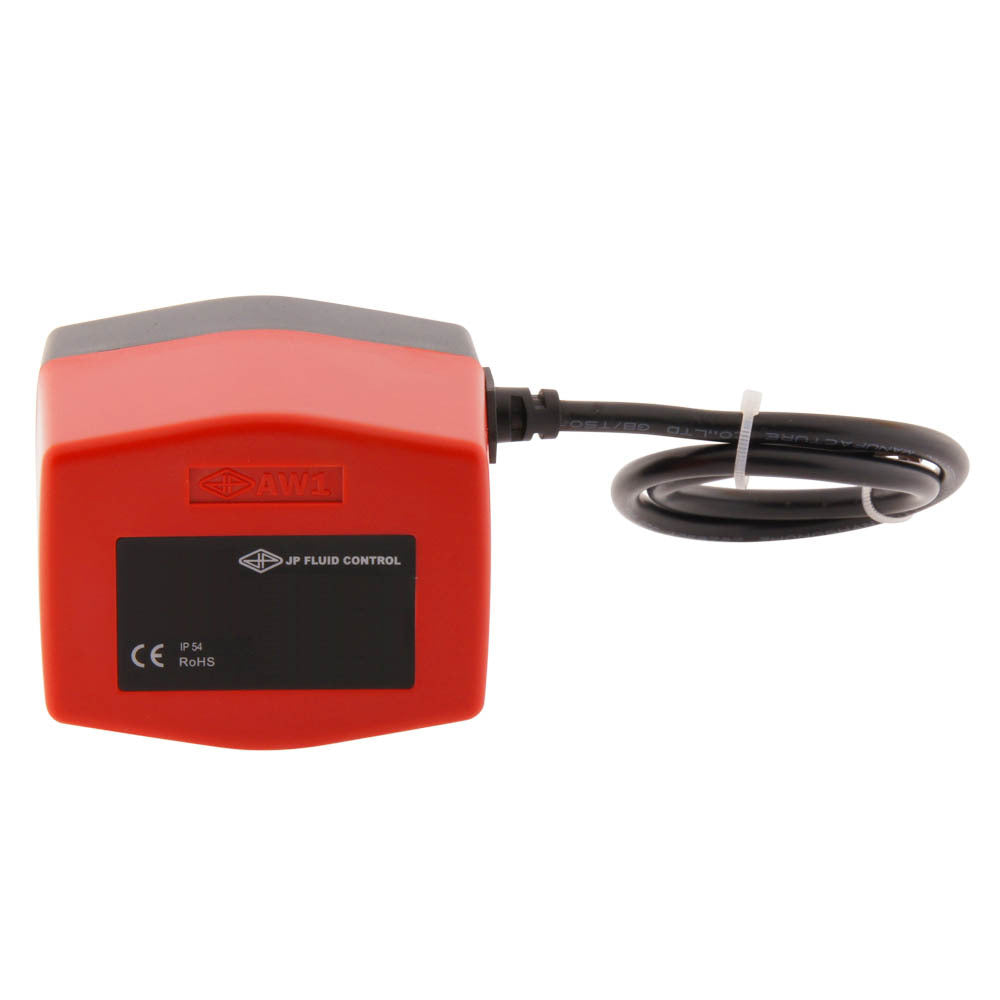

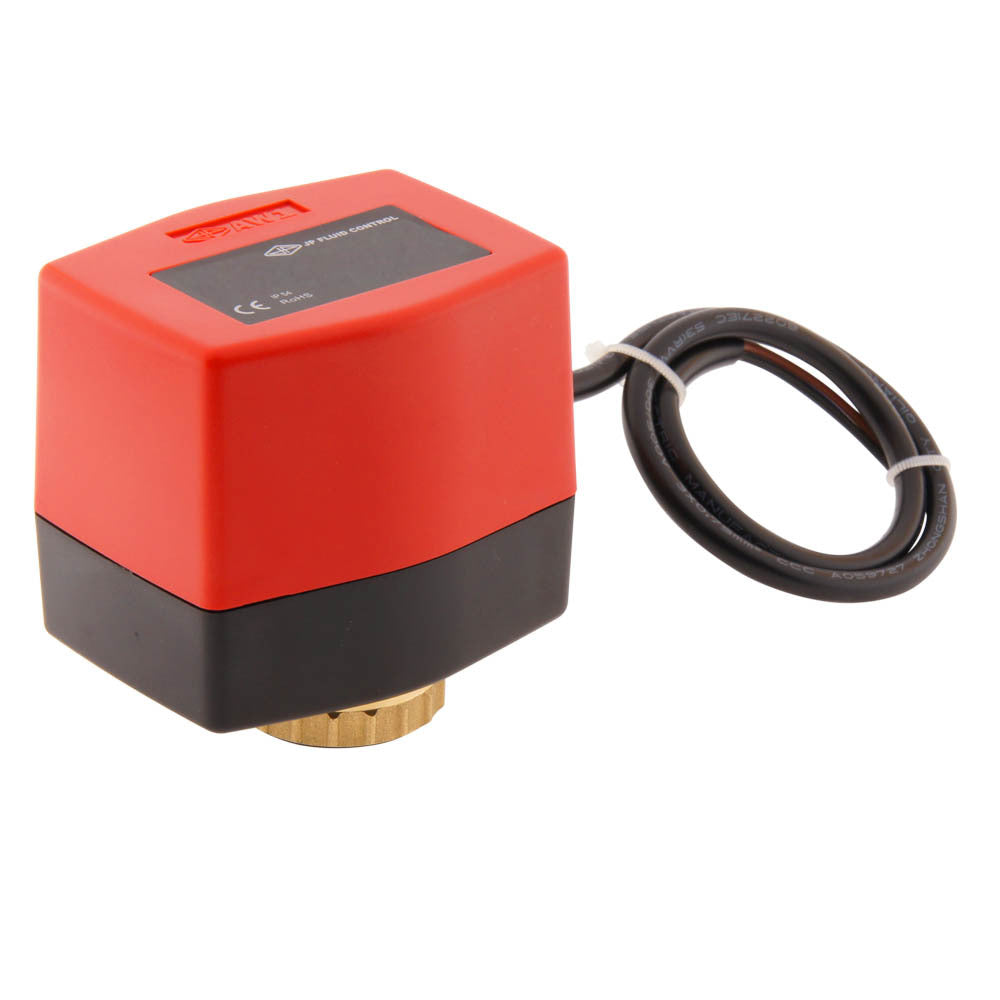

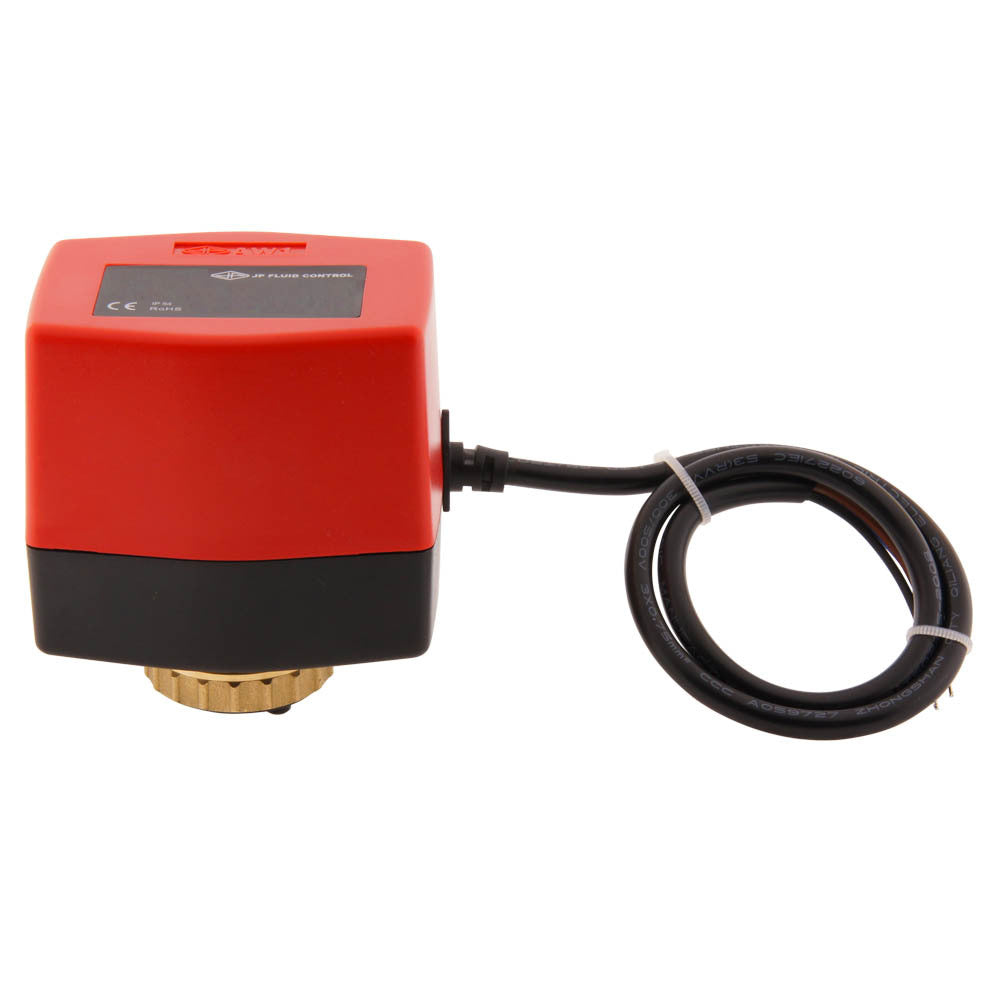

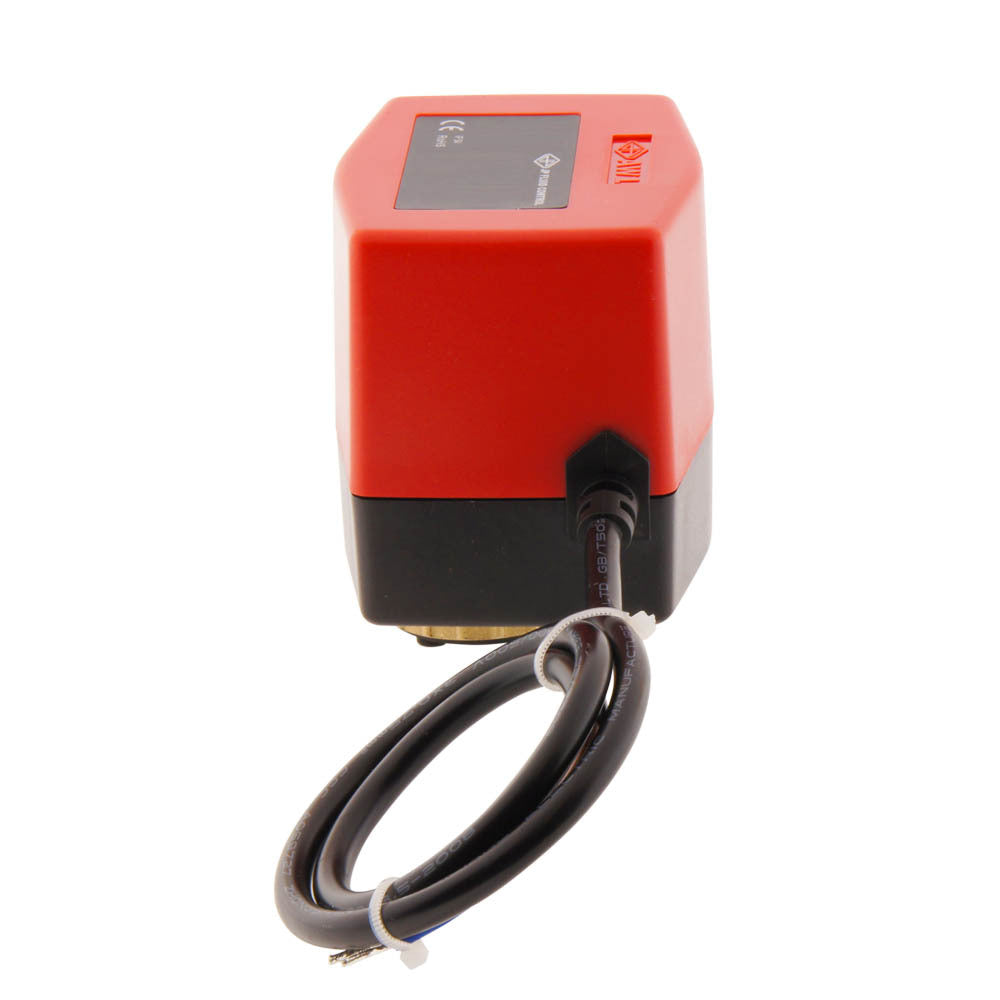

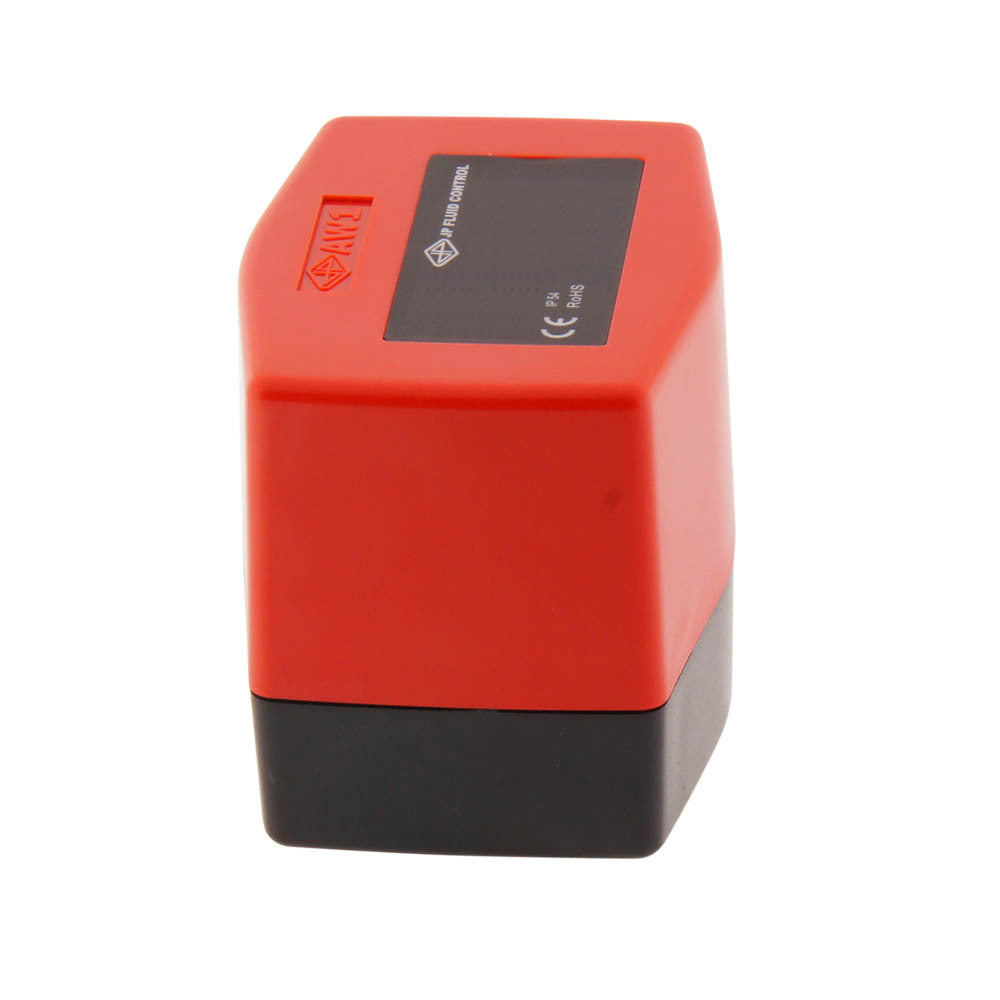

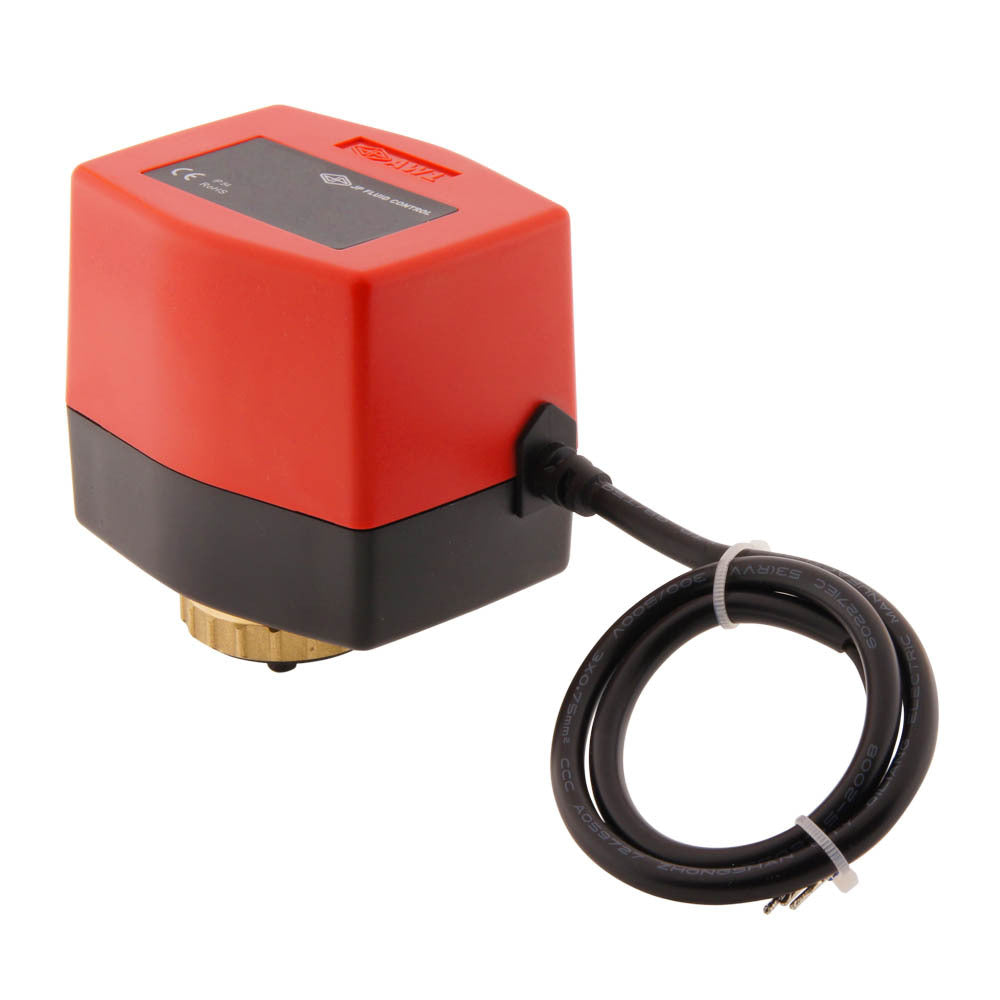

Actionneur AW1 24V AC 3 points

Actionneur de vanne à boisseau spherique electrique (IP54) très econome en energie et robuste de JP Fluid Control. L'actionneur peut être raccorde aux vannes à boisseau spherique des series BW2 (2 voies) et BW3 (3 voies) de JP Fluid Control. L'actionneur a besoin d'une alimentation electrique de 24V AC. Ce type de vanne est couramment utilise dans les systèmes de chauffage. Le temps d'ouverture ou de fermeture de la vanne est d'environ 16 secondes.

Installation

L'actionneur a une connexion à 3 fils et doit être connecte comme indique dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. Attention : ne jamais connecter les deux fils de commande en même temps, cela pourrait endommager l'actionneur ! Les actionneurs peuvent être fournis avec un relais integre, auquel cas un seul fil de commande est necessaire.

Important

• Veuillez respecter le code couleur des fils. Ne jamais connecter les deux fils de commande en même temps, l'actionneur serait endommage.

Montage
