ABB Enclosed Switches Disconnector - 2CMA142403R1000

Avis: Ce produit n`est plus fabriqué

Discontinué

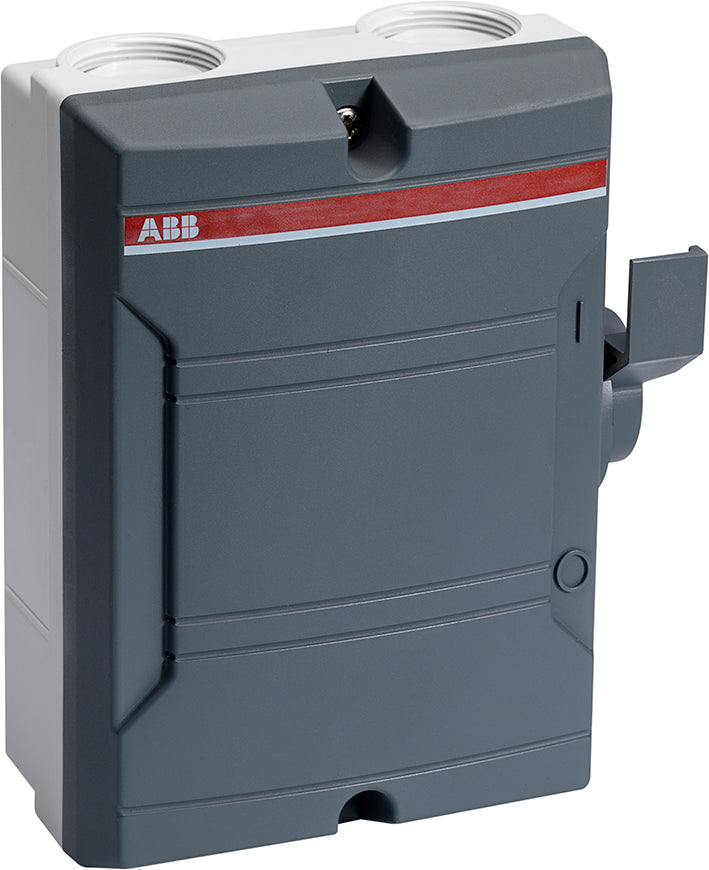

ABB Enclosed Switches Disconnector - 2CMA142403R1000
ABB Enclosed Switches Disconnector - 2CMA142403R1000
L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : E2NW7
Marque: ABB
Réf. fab.: 2CMA142403R1000

Le boîtier des interrupteurs fermés à commande latérale d'ABB est en polycarbonate rigide. Le boîtier est protégé contre les UV et contre les jets d'eau à basse pression (IP65). Il est donc conçu pour une utilisation à l'extérieur et à l'intérieur. Le boîtier est disponible en différentes couleurs, gris, jaune et blanc. Les entrées de câbles sont filetées et comportent des trous défonçables pour deux câbles parallèles, par le haut et par le bas. Des œillets pour membrane sont inclus (IP54). La poignée est cadenassable et prévue pour un cadenas. Le couvercle est emboîté.

Voir tous

Avis: Ce produit n`est plus fabriqué

Description
Spécifications
Téléchargements
Produits apparentés

Description

Le boîtier des interrupteurs fermés à commande latérale d'ABB est en polycarbonate rigide. Le boîtier est protégé contre les UV et contre les jets d'eau à basse pression (IP65). Il est donc conçu pour une utilisation à l'extérieur et à l'intérieur. Le boîtier est disponible en différentes couleurs, gris, jaune et blanc. Les entrées de câbles sont filetées et comportent des trous défonçables pour deux câbles parallèles, par le haut et par le bas. Des œillets pour membrane sont inclus (IP54). La poignée est cadenassable et prévue pour un cadenas. Le couvercle est emboîté.

Téléchargements

pdf
Télécharger
pdf
Télécharger

Spécifications

finition interrupteur général
Non
finition interrupteur de maintenance/réparation
Oui
finition interrupteur de sécurité
Non
finition interrupteur de dispositif d'arrêt d'urgence
Non
finition de l'inverseur
Non
nombre d'interrupteurs
1
tension de fonctionnement nominale max. Ue en CA (V)
690
tension de fonctionnement normale (V)
690 V to 690 V
courant permanent nominal (Iu) (A)
25
courant permanent nominal, AC-23, 400 V (A)
16
courant permanent nominal, AC-21, 400 V (A)
25
puissance de fonctionnement nominale, AC-3, 400 V (kW)
7.5
puissance de fonctionnement nominale, AC-23, 400 V (kW)
7.5
puissance de commutation à 400 V (kW)
7.5
nombre de pôles
3
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
commande motorisée en option
Non
commande motorisée intégrée
Non
déclencheur voltmétrique en option
Non
type de construction de l'appareil
appareil complet dans un boîtier
montage au sol
Oui
adapté à une fixation frontale à 4 trous
Oui
adapté à une fixation frontale centrale
Non
adapté à un montage en distributeur
Non
adapté à un montage intermédiaire
Non
couleur de l'élément d'actionnement
Gris
finition de l'élément d'actionnement
Levier
verrouillable
Oui
type de raccordement du circuit principal
Borne à vis
classe de protection (IP), face avant
IP65
