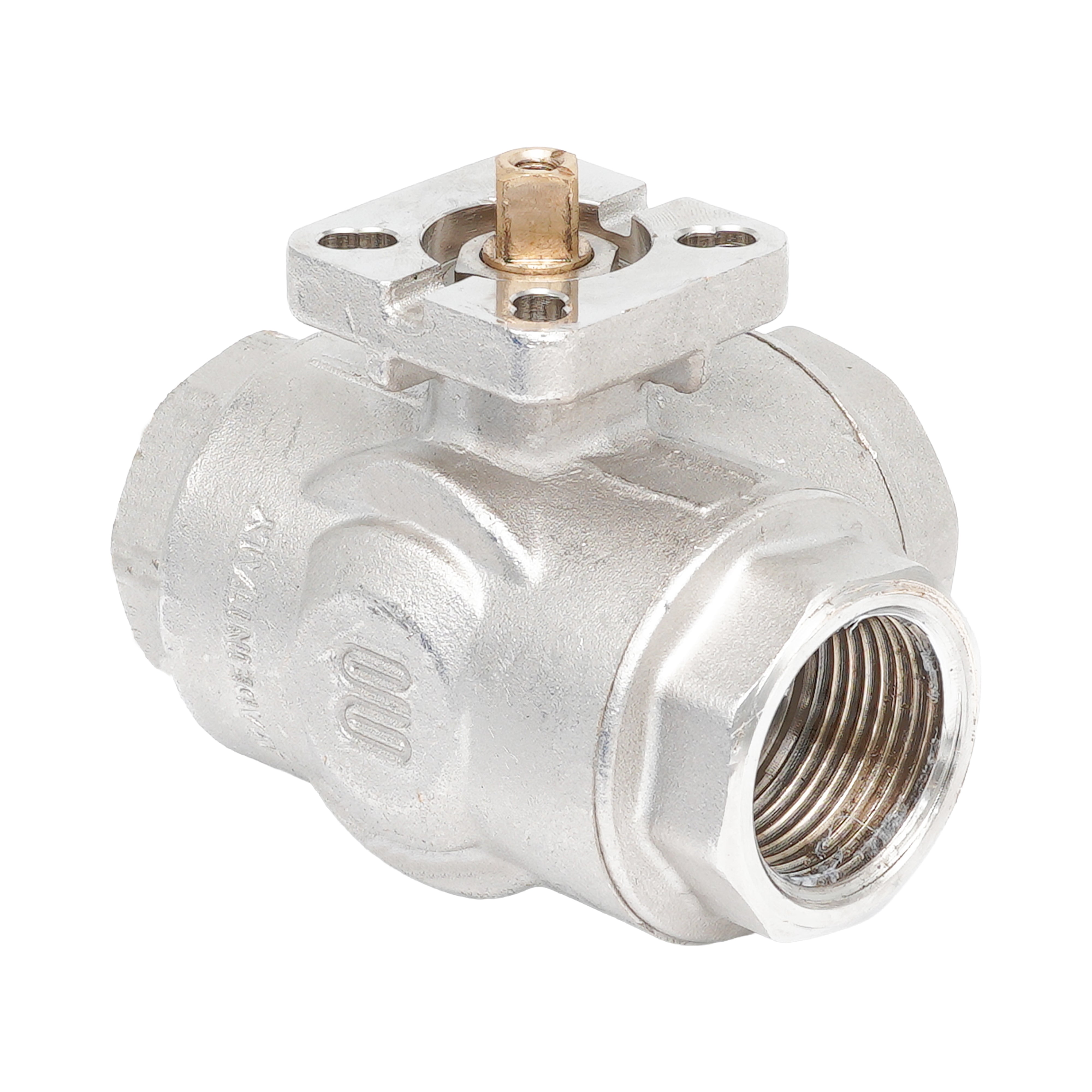

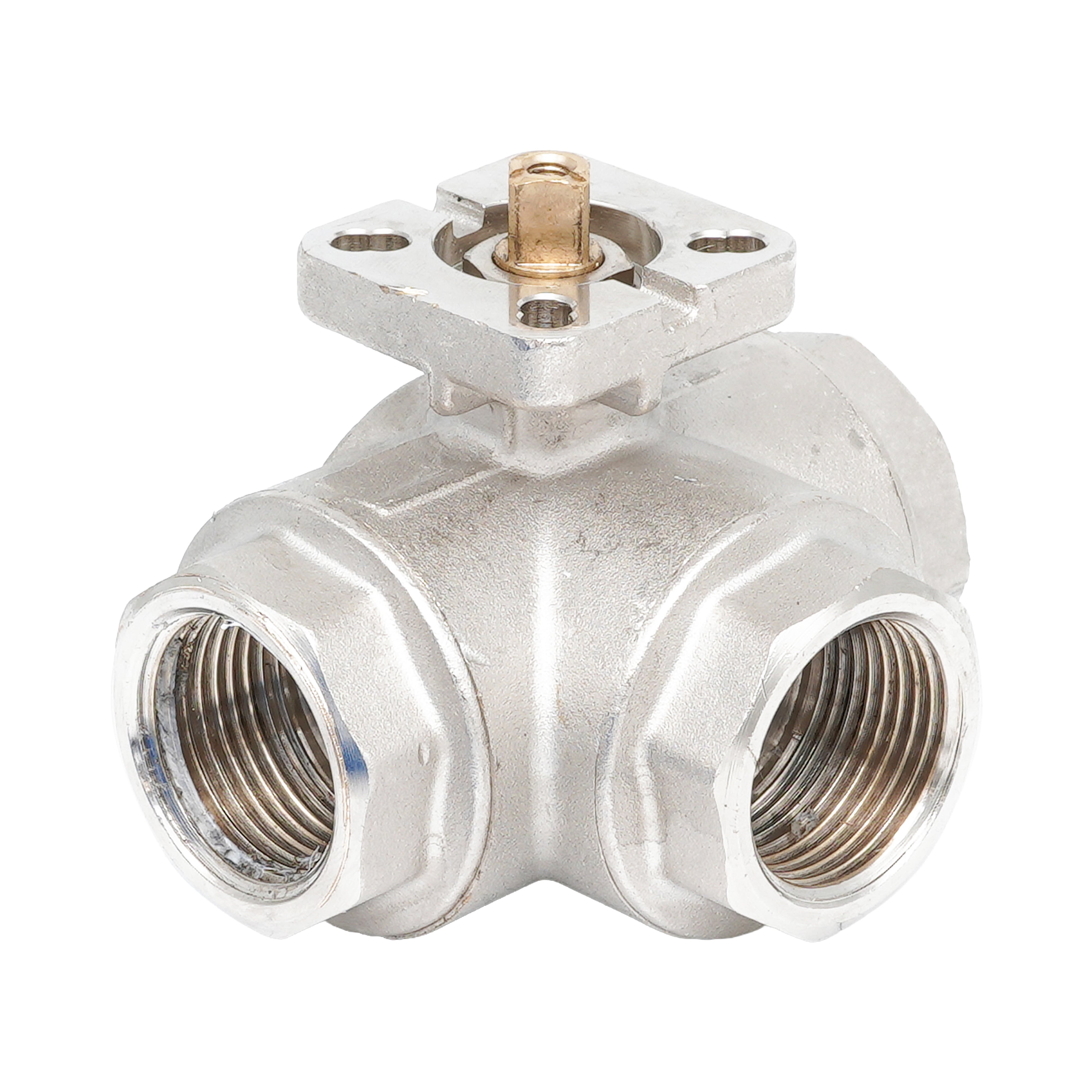

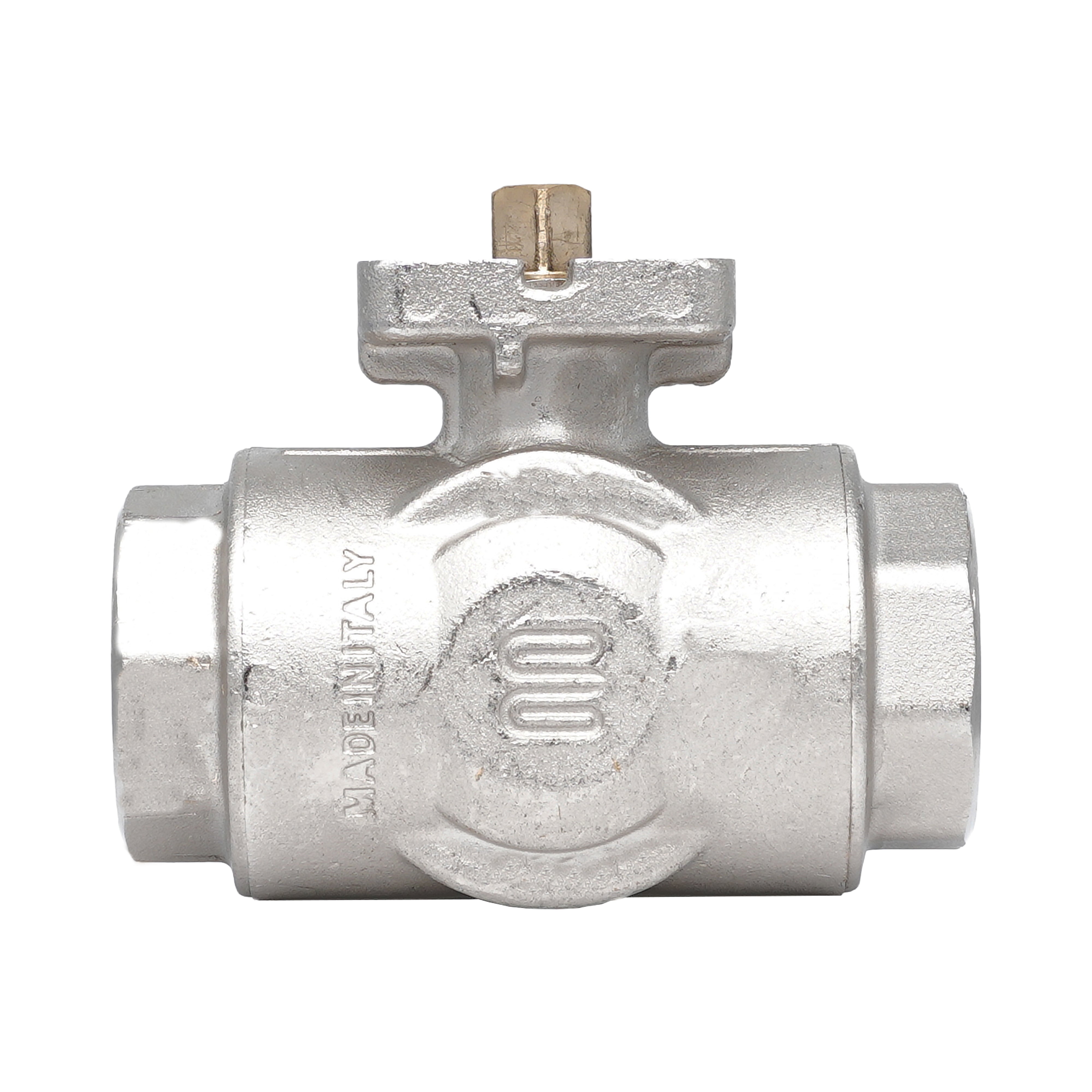

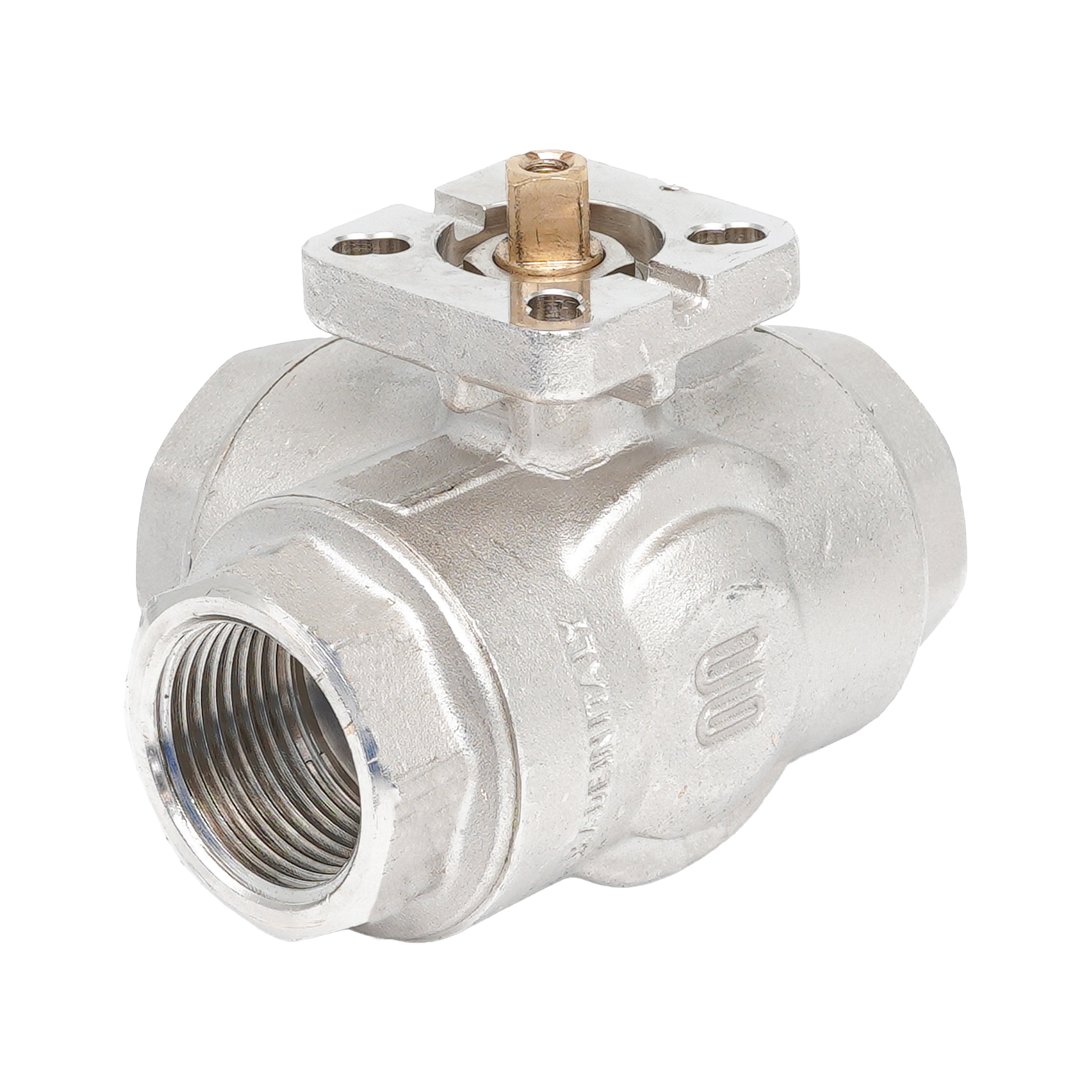

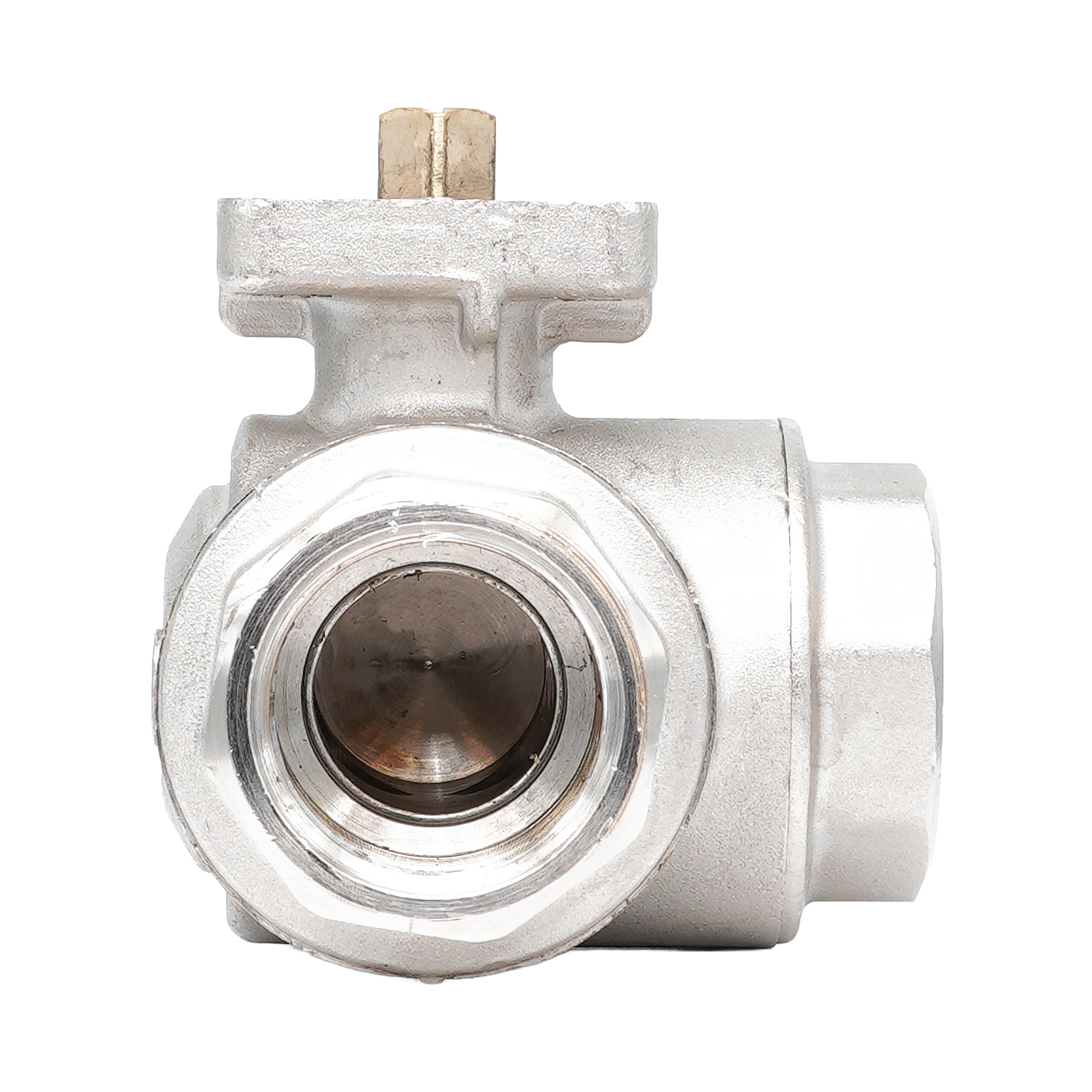

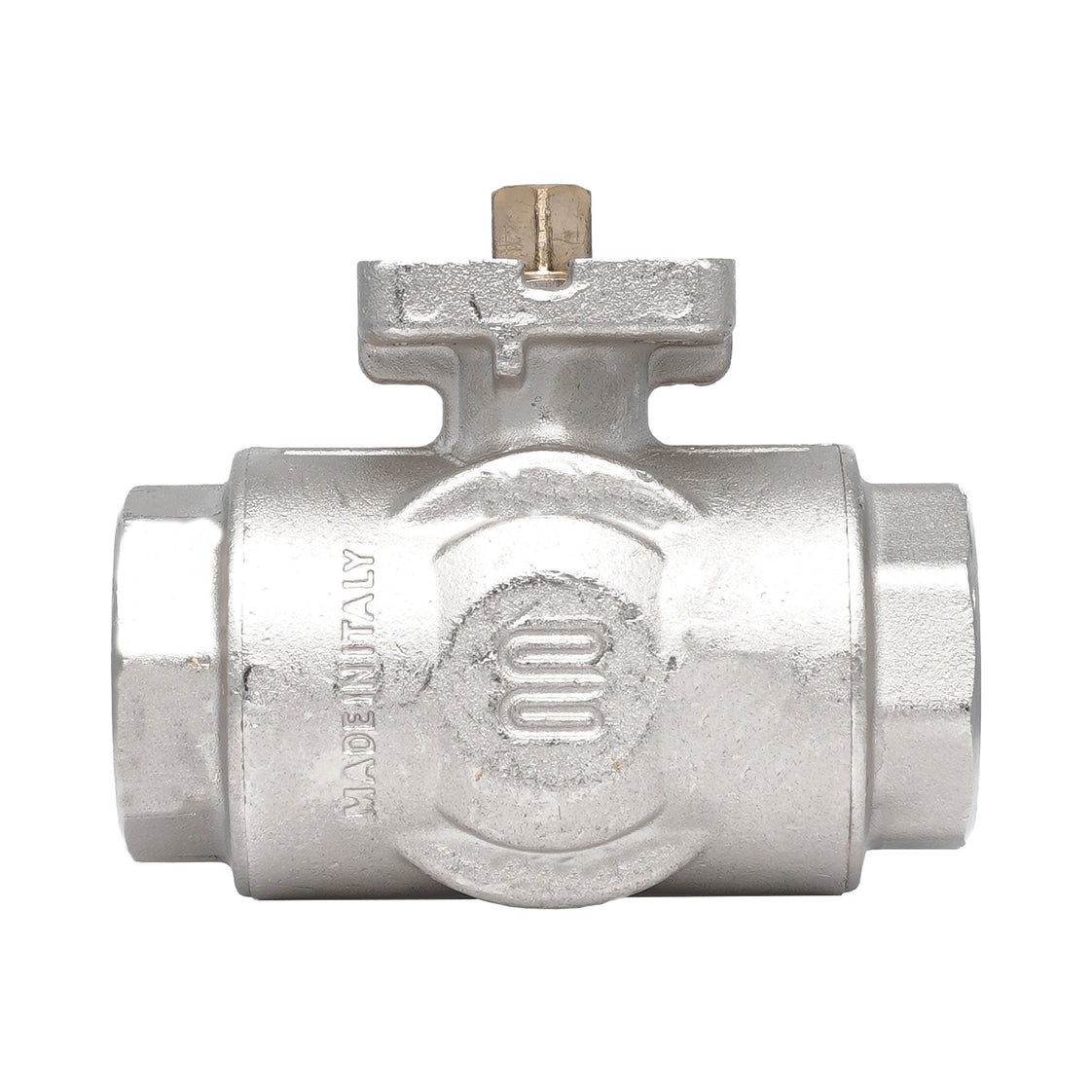

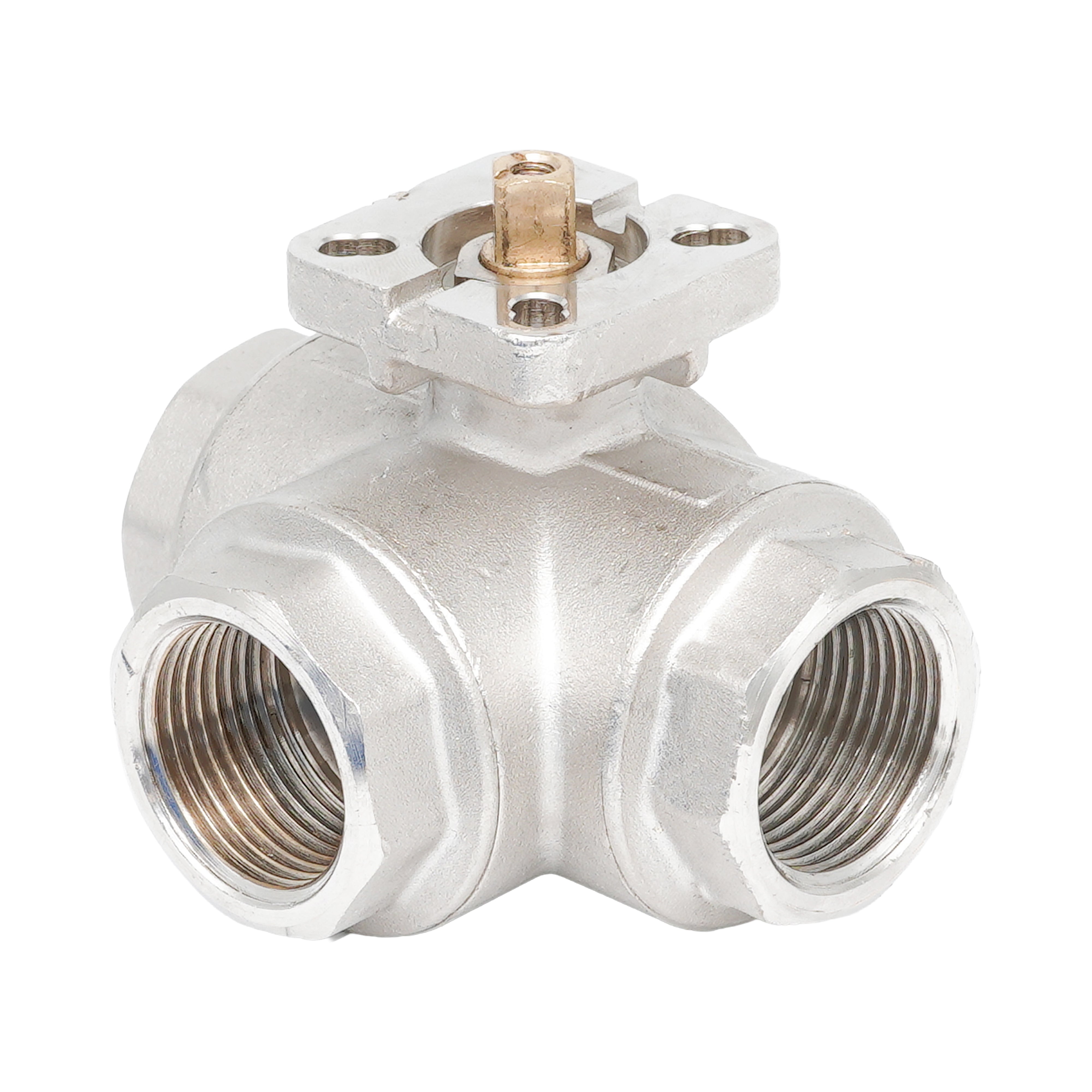

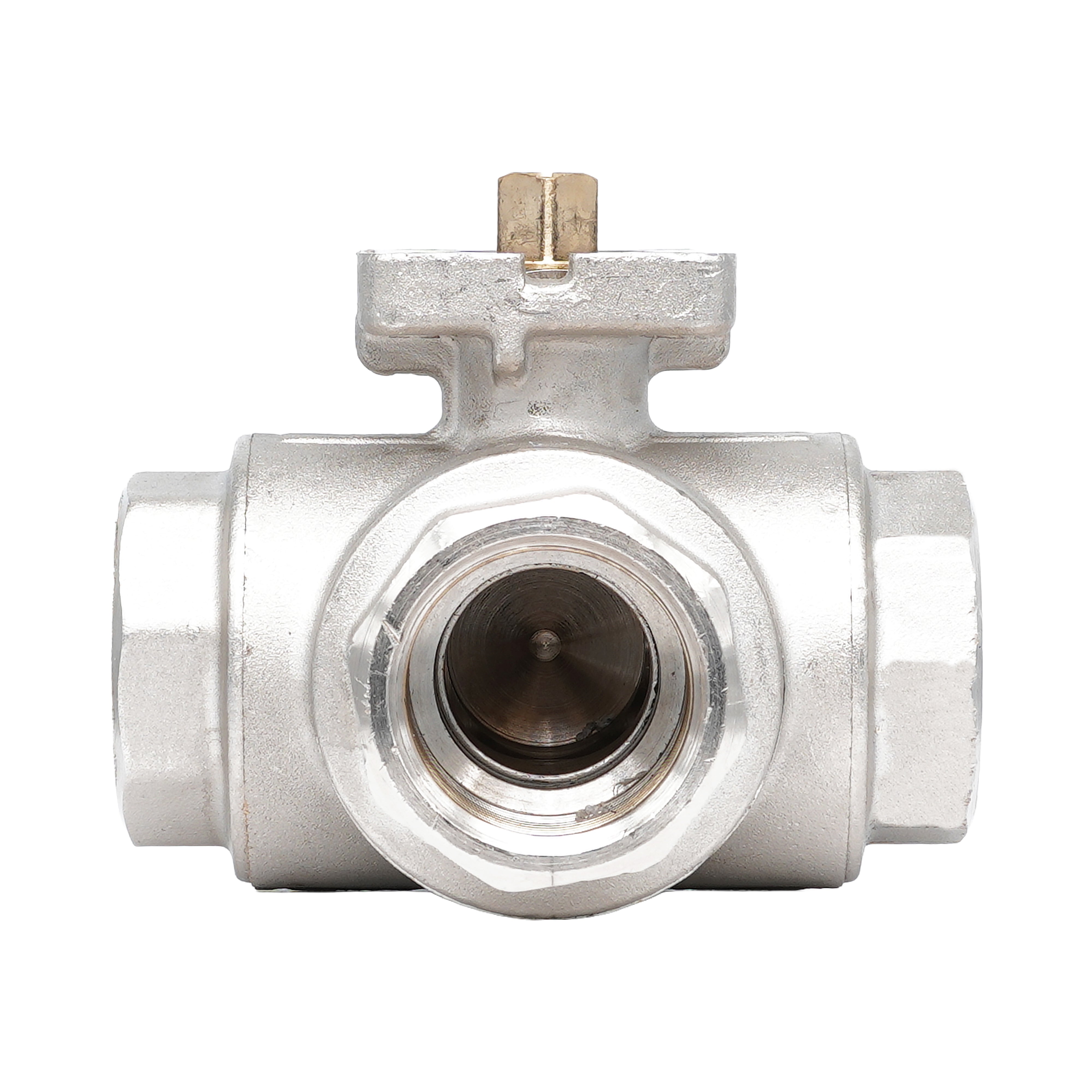

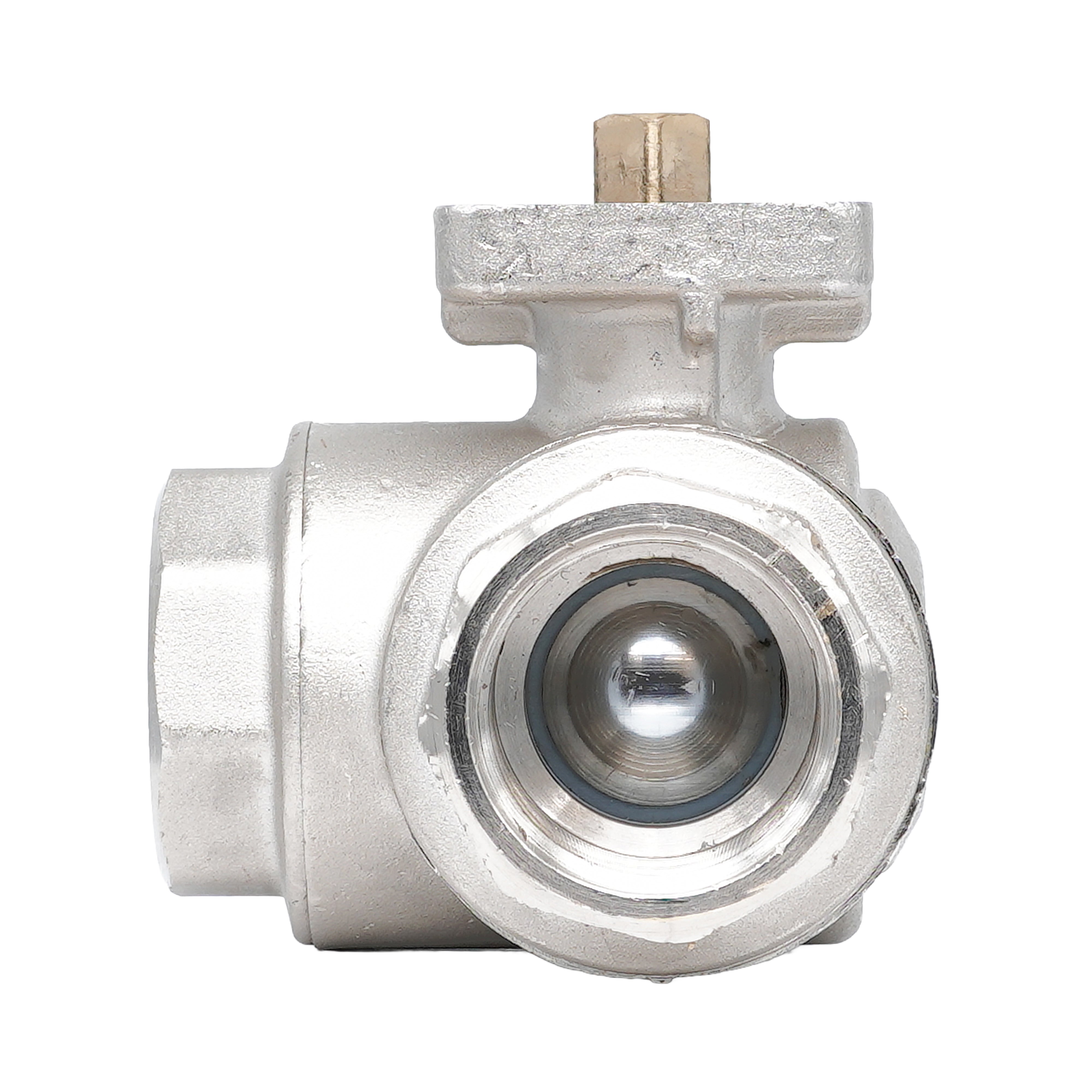

Vanne à bille 3 voies à alésage en L en laiton Rp 2" ISO-Top F04/05 PN25

Cette vanne à bille 3 voies en laiton Rp 2" à alésage en L régule le sens d'écoulement entre trois orifices. La bille à alésage en L a deux positions - elle dirige l'écoulement vers l'une de deux conduites alternatives. Un coefficient Kv de 73 m³/h signifie que la vanne laisse passer 73 m³/h d'eau pour une perte de charge de 1 bar.

La bride de montage ISO 5211 F05 est une interface normalisée permettant le montage direct de tout actionneur électrique ou pneumatique compatible. Le couple de décollement à la pression maximale est de 30 Nm - utilisez cette valeur pour dimensionner un actionneur compatible. Appliquez un facteur de sécurité d'au moins 1,3 pour l'eau ou les milieux aqueux.

Les joints de bille et de tige en PTFE rendent la vanne adaptée à l'eau, à l'air comprimé, aux huiles, aux carburants, aux solvants, aux alcools, aux lubrifiants et au gaz. Ne convient pas aux acides forts, à l'ammoniac ni à l'eau de mer. Résiste jusqu'à 25 bar à 20 °C, plage de température de service -20 à 130 °C (-4 à 266 °F).

Avantages:

• Bride ISO 5211 F05 - montage direct de l'actionneur, aucun support n'est nécessaire.
• Joints de bille et de tige en PTFE - adaptés à un large éventail de milieux.
• Alésage en L à deux positions - commutation simple et fiable de l'écoulement entre deux conduites.

Inconvénients:

• Le laiton n'est pas adapté aux acides forts, à l'ammoniac ou à l'eau de mer - voir les variantes en acier inoxydable.
• Le levier n'est pas fourni avec la vanne.
