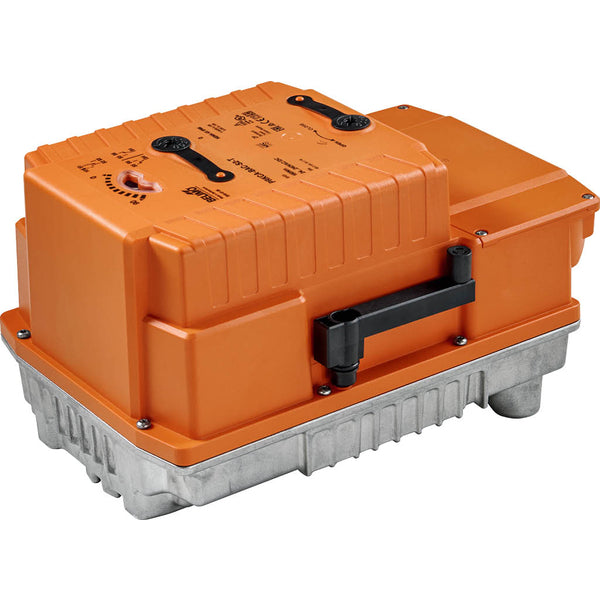

Actionneur Belimo Sûr En Cas De Défaillance 24-125VDC / 24-240VAC 160Nm IP67 Borne 2xSPDT 35s F07 PRKCA-BAC-S2-T

Cet actionneur électrique Belimo est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 160 Nm et peut ouvrir/fermer la vanne en 35 secondes. Cet actionneur nécessite une tension d'alimentation de 24-125 V DC / 24-240 V AC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est doté d'une commande 3 points ouverte/fermée, prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne revient automatiquement en position ouverte/fermée en utilisant l'énergie électrique stockée. L'actionneur se monte sur une vanne quart de tour avec des brides ISO 5211 F07. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP67. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est équipé de 2 interrupteurs auxiliaires SPDT. Un câble d'alimentation peut être facilement raccordé via le bornier.

Un chauffage interne évite la condensation. Le chauffage intégré s'allume et s'éteint automatiquement grâce au capteur de température et d'humidité intégré.

Le fonctionnement manuel de la vanne peut être effectué à l'aide d'une manivelle. Le déverrouillage manuel s'effectue en retirant la manivelle.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Pour une commande conventionnelle avec un signal de commande analogique, BACnet ou Modbus peut être utilisé pour communiquer le retour d'information sur la position. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur est adapté à une utilisation en extérieur et est protégé contre les rayons UV, la saleté/poussière, la pluie/neige et l'humidité de l'air. Les réglages d'usine permettent de répondre aux applications les plus courantes. Le paramétrage par Near Field Communication (NFC) nécessite l'application Belimo Assistant, qui simplifie la mise en service et offre diverses possibilités de diagnostic. L'outil de service ZTH EU offre une série d'options de diagnostic et de réglage. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. La position de sécurité préférée (0-100 %) peut être réglée à l'aide de l'application "Belimo Assistant App" ou de ZTH EU. Le réglage se rapporte toujours à la plage d'angles de rotation adaptée. En cas de panne de courant, l'actionneur se met dans la position de sécurité sélectionnée. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• L'actionneur peut être monté sur la vanne via la bride ISO 5211 F07.
• L'actionneur est équipé d'une fonction de sécurité intégrée.
• L'actionneur est équipé de 2 interrupteurs auxiliaires spdt
• Actionneur modulant avec un signal de commande de 0-10 V/2-10 V/4-20 MA
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position
• L'actionneur peut être utilisé à l'extérieur
• Un chauffage interne empêche la formation de condensation.

Cons :

• Le temps d'ouverture/fermeture de 35 secondes est lent pour certaines applications.
