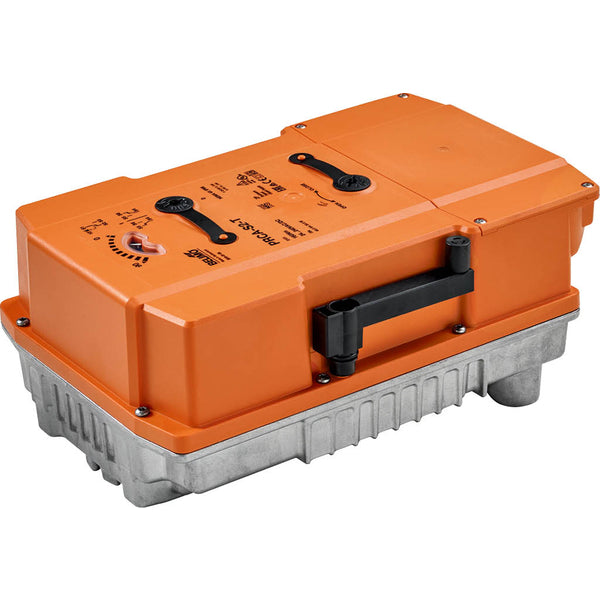

Servomoteur modulant 24-125 V DC / 24-240 V AC 160Nm IP67 Belimo

Cet actionneur électrique Belimo est conçu pour commander des vannes quart de tour. L'actionneur délivre un couple de 160 Nm et peut ouvrir/fermer la vanne en 35 secondes. Cet actionneur nécessite une tension d'alimentation de 24-125 V DC / 24-240 V AC et dispose d'un indicateur visuel de positionnement permettant de voir clairement la position de la vanne. L'actionneur est doté d'une commande 3 points ouverte/fermée, prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur est doté d'un boîtier en plastique durable et d'un indice de protection IP67. Cet actionneur peut fonctionner à des températures ambiantes comprises entre -30 et 50 °C (-22 et 122 °F). L'actionneur est équipé de 2 interrupteurs auxiliaires SPDT. Un câble d'alimentation peut être facilement raccordé via le bornier.

Un chauffage interne évite la condensation. Le chauffage intégré s'allume et s'éteint automatiquement grâce au capteur de température et d'humidité intégré.

Le fonctionnement manuel de la vanne peut être effectué à l'aide d'une manivelle. Le déverrouillage manuel s'effectue en retirant la manivelle.

L'actionneur est équipé d'une protection contre les surcharges, il n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Pour une commande conventionnelle avec un signal de commande analogique, BACnet ou Modbus peut être utilisé pour communiquer le retour d'information sur la position. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur est adapté à une utilisation en extérieur et est protégé contre les rayons UV, la saleté/poussière, la pluie/neige et l'humidité de l'air. Les réglages d'usine permettent de répondre aux applications les plus courantes. Le paramétrage par Near Field Communication (NFC) nécessite l'application Belimo Assistant, qui simplifie la mise en service et offre diverses possibilités de diagnostic. L'outil de service ZTH EU offre une série d'options de diagnostic et de réglage.

Pour :

• L'actionneur est équipé de 2 interrupteurs auxiliaires spdt
• Actionneur modulant avec un signal de commande de 0-10 V/2-10 V/4-20 MA
• Annulation manuelle
• L'actionneur est protégé contre les surcharges
• Montage direct simple
• Indicateur visuel de position
• L'actionneur peut être utilisé à l'extérieur
• Un chauffage interne empêche la formation de condensation.

Cons :

• Le temps d'ouverture/fermeture de 35 secondes est lent pour certaines applications.
