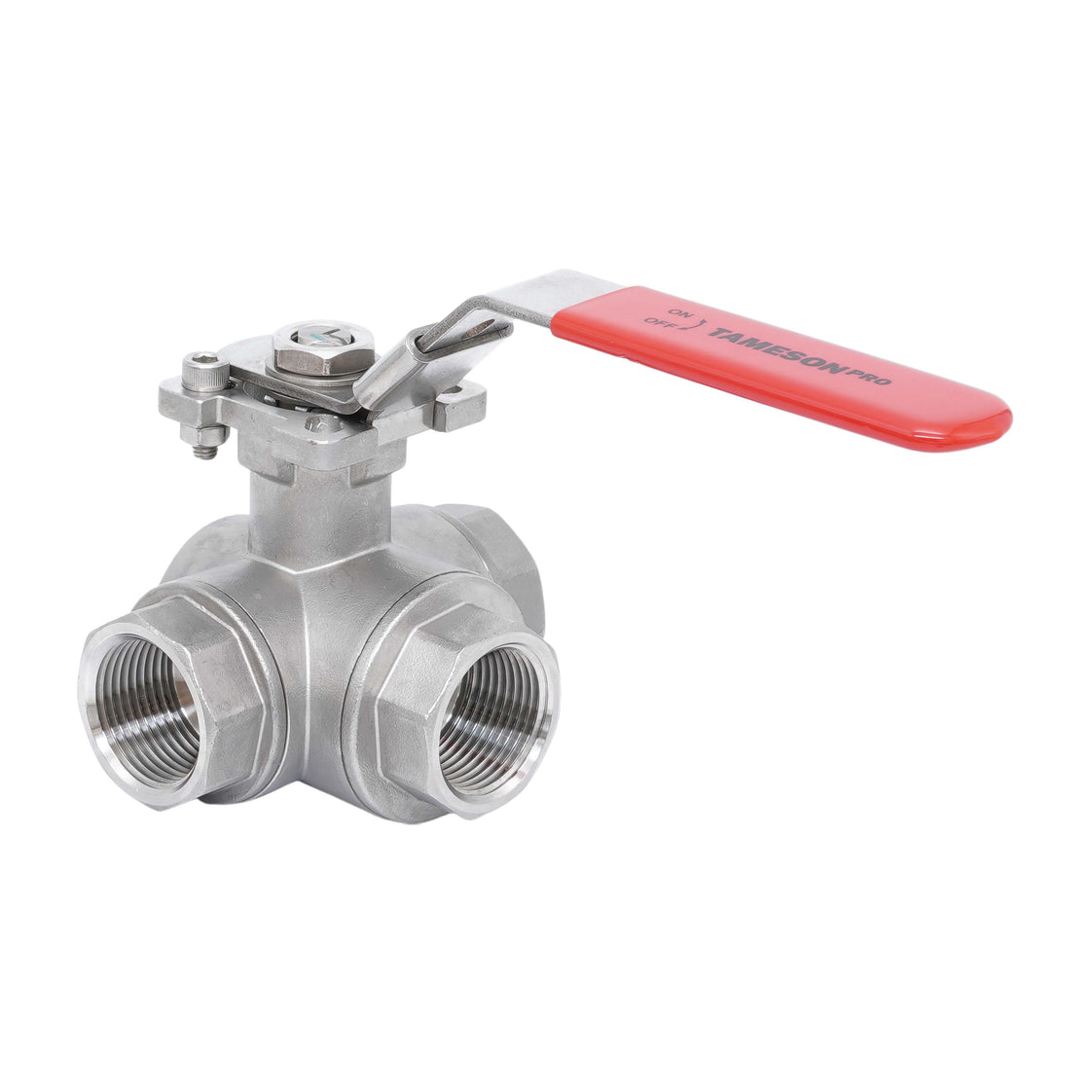

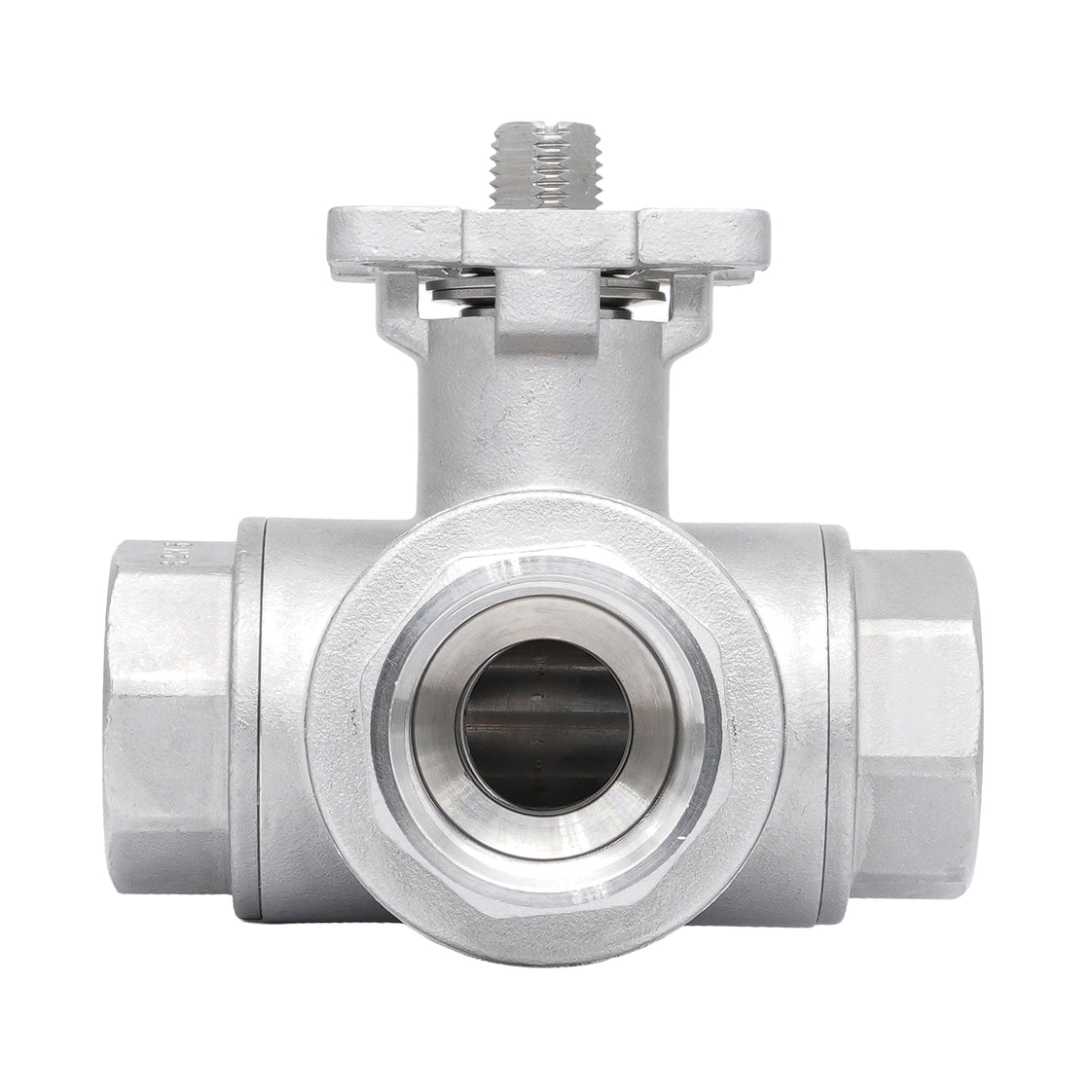

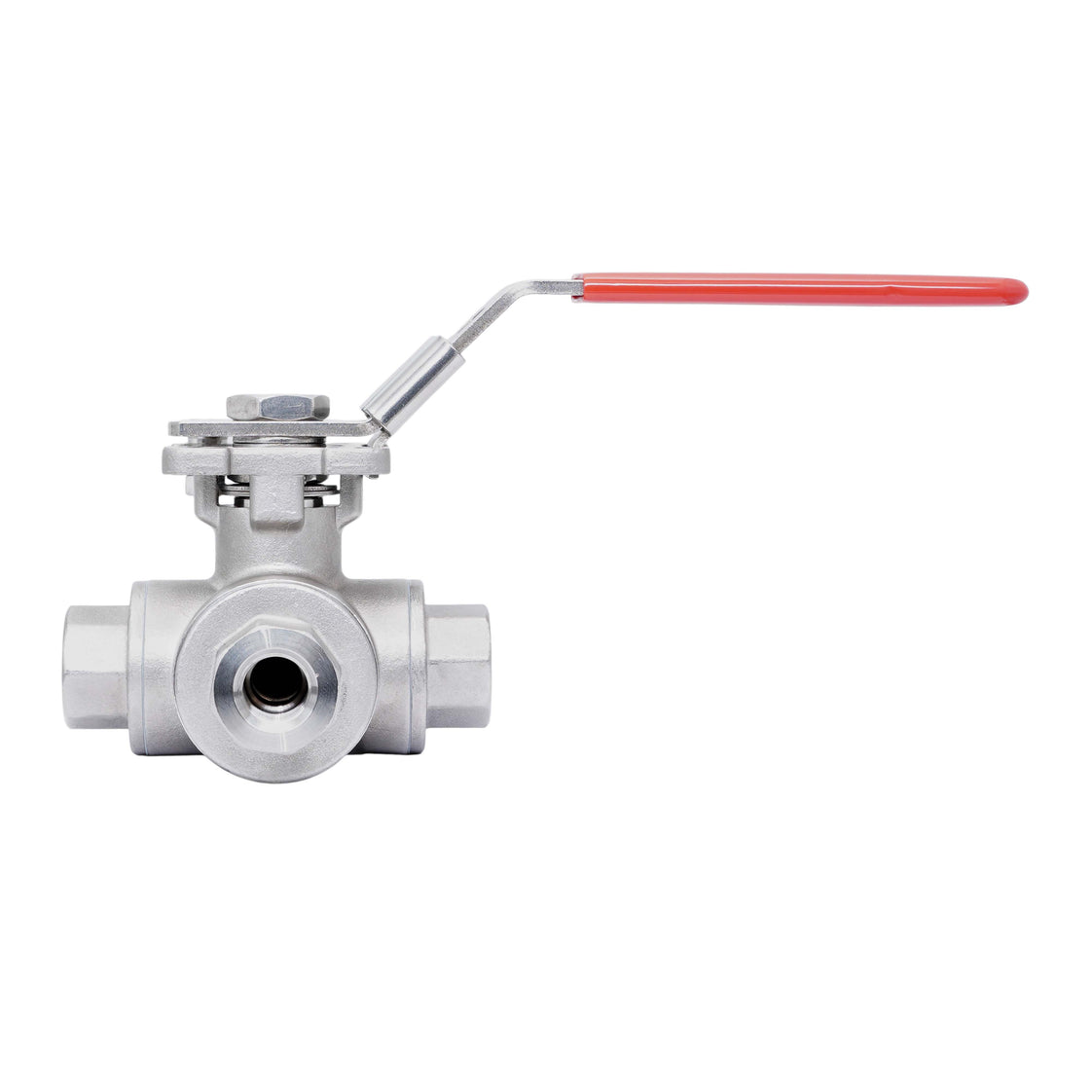

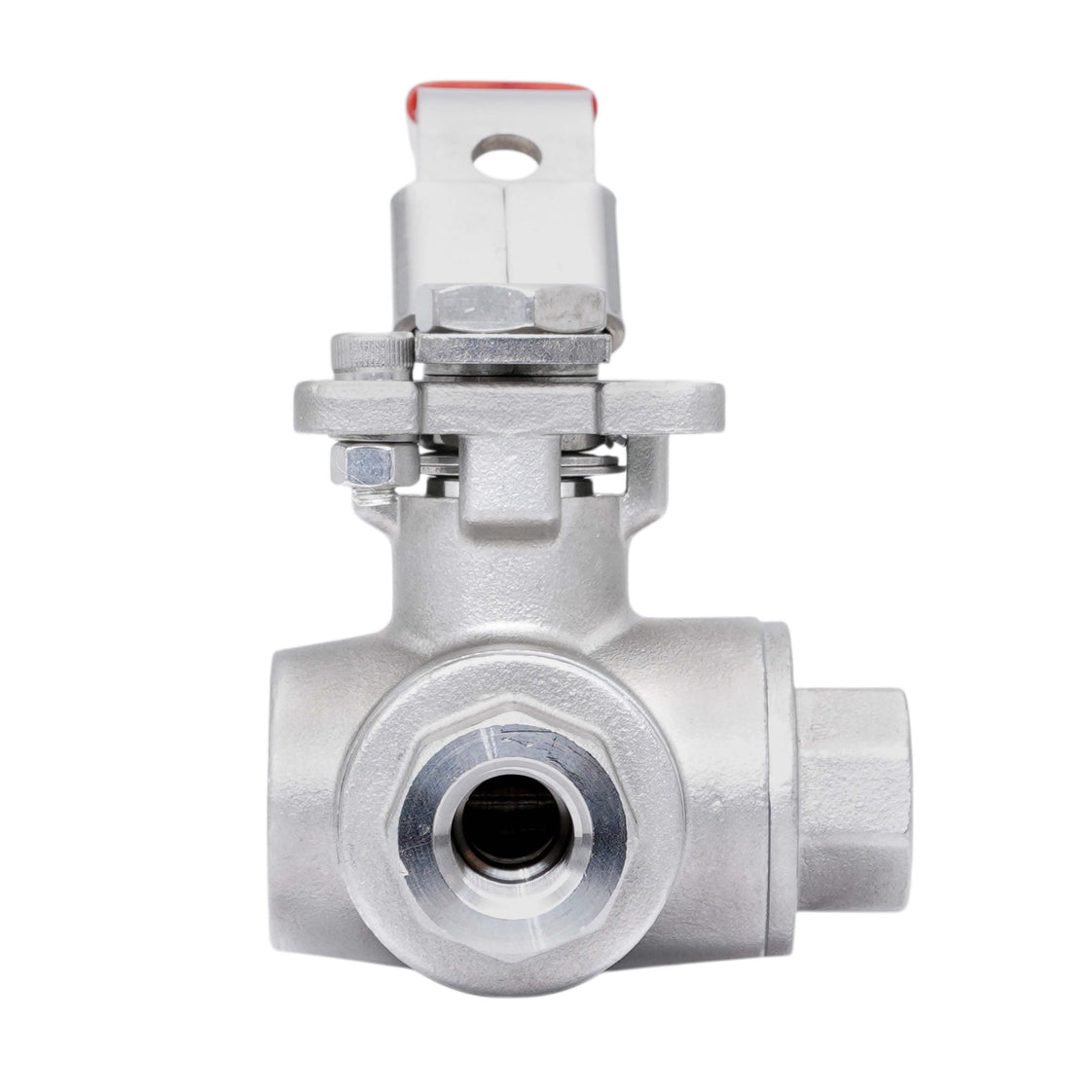

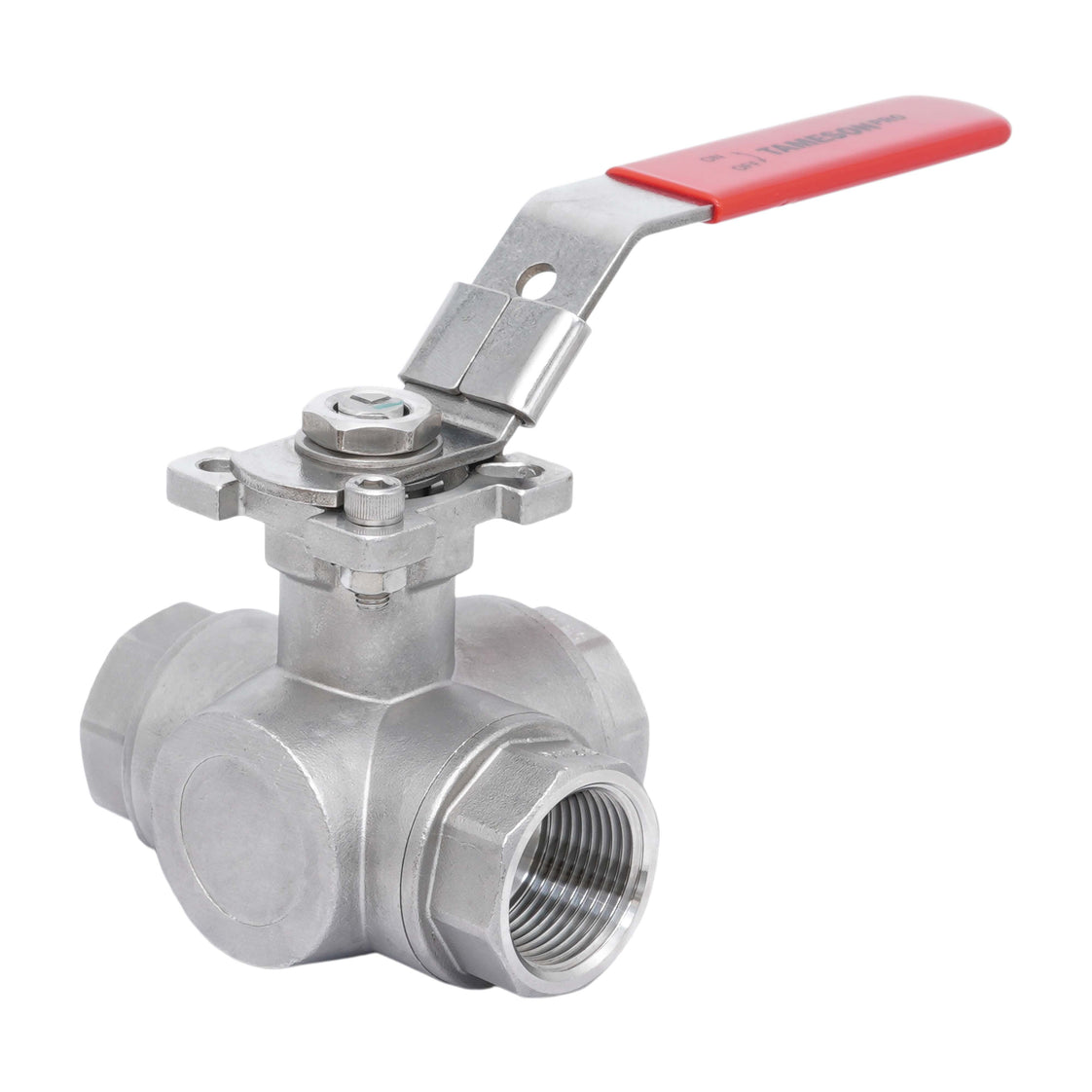

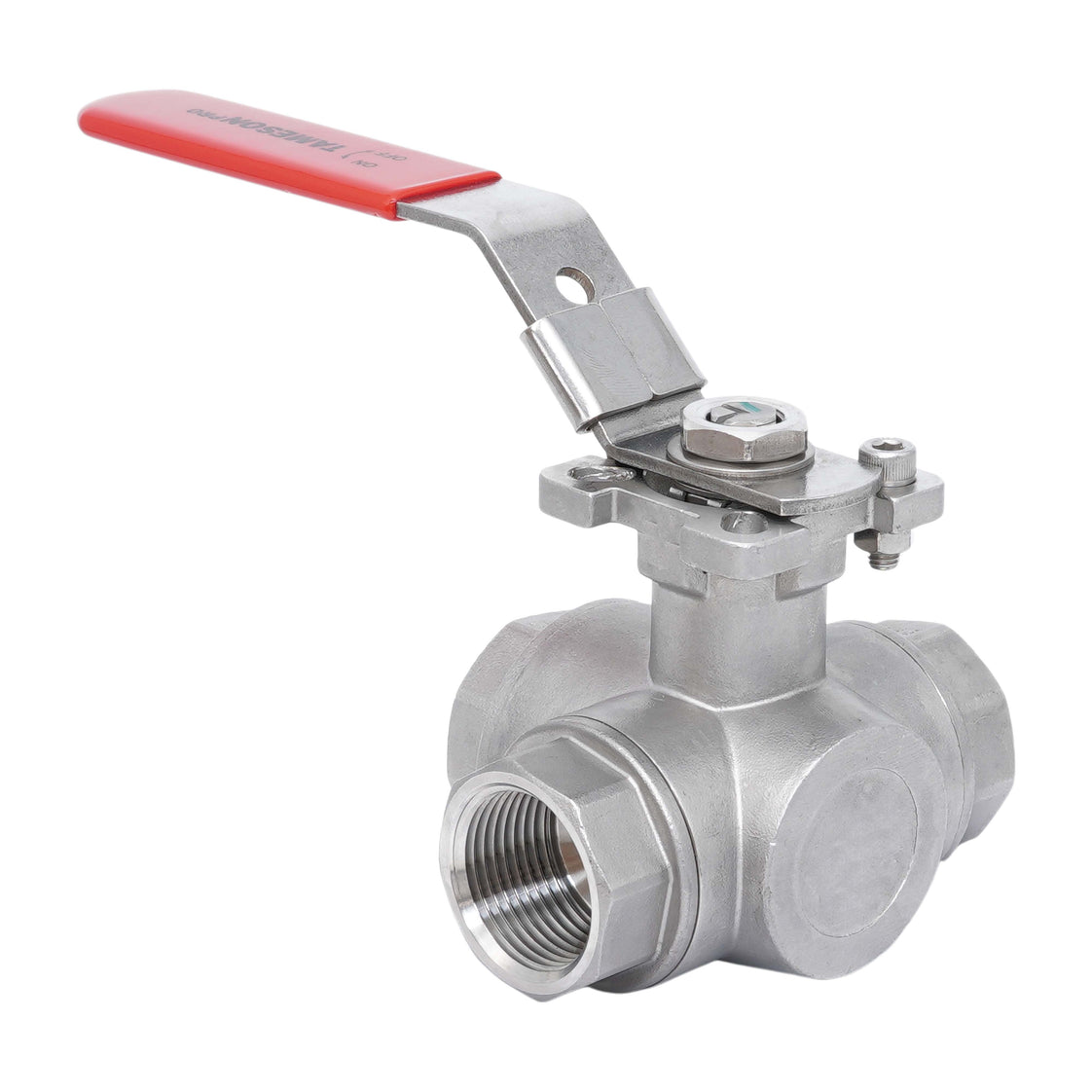

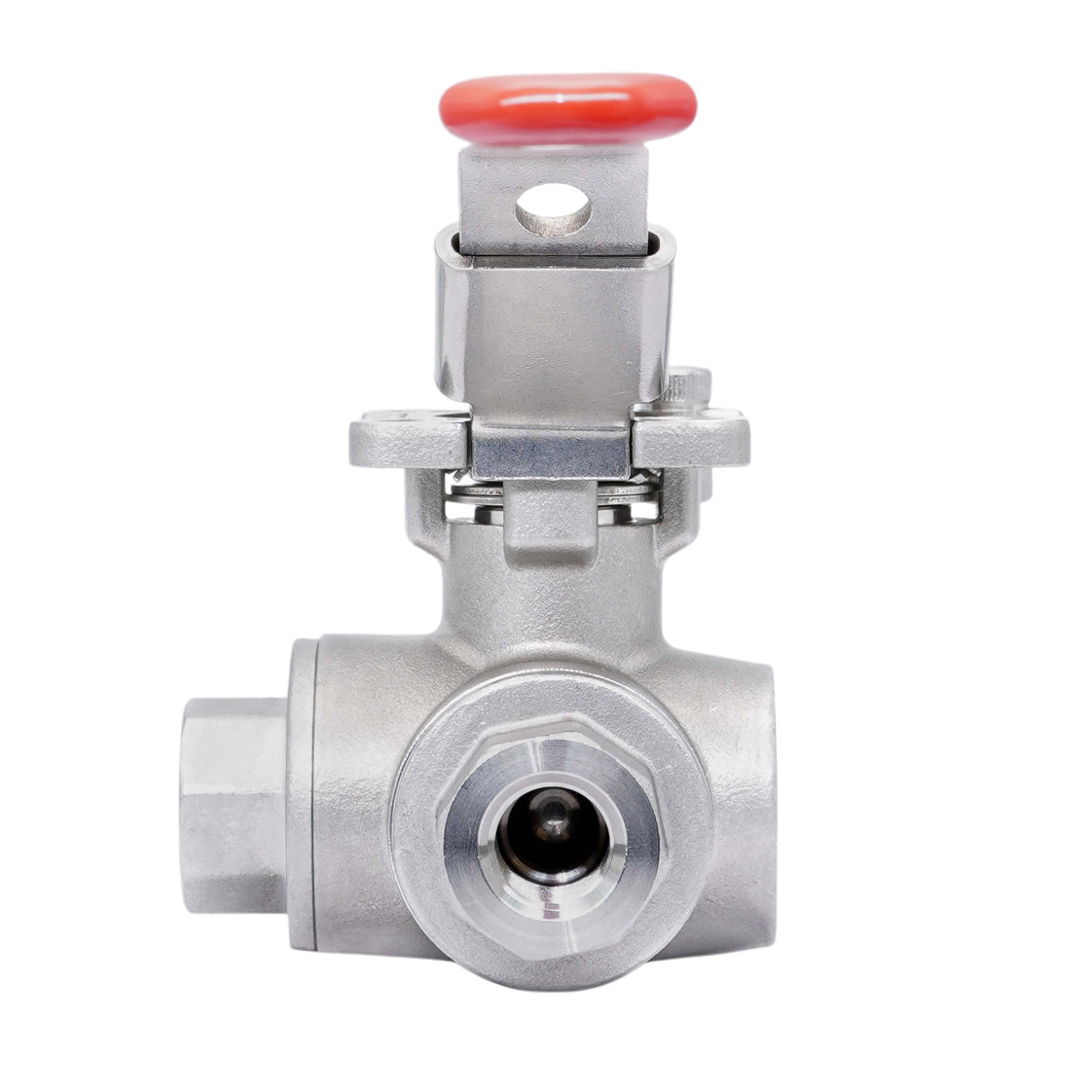

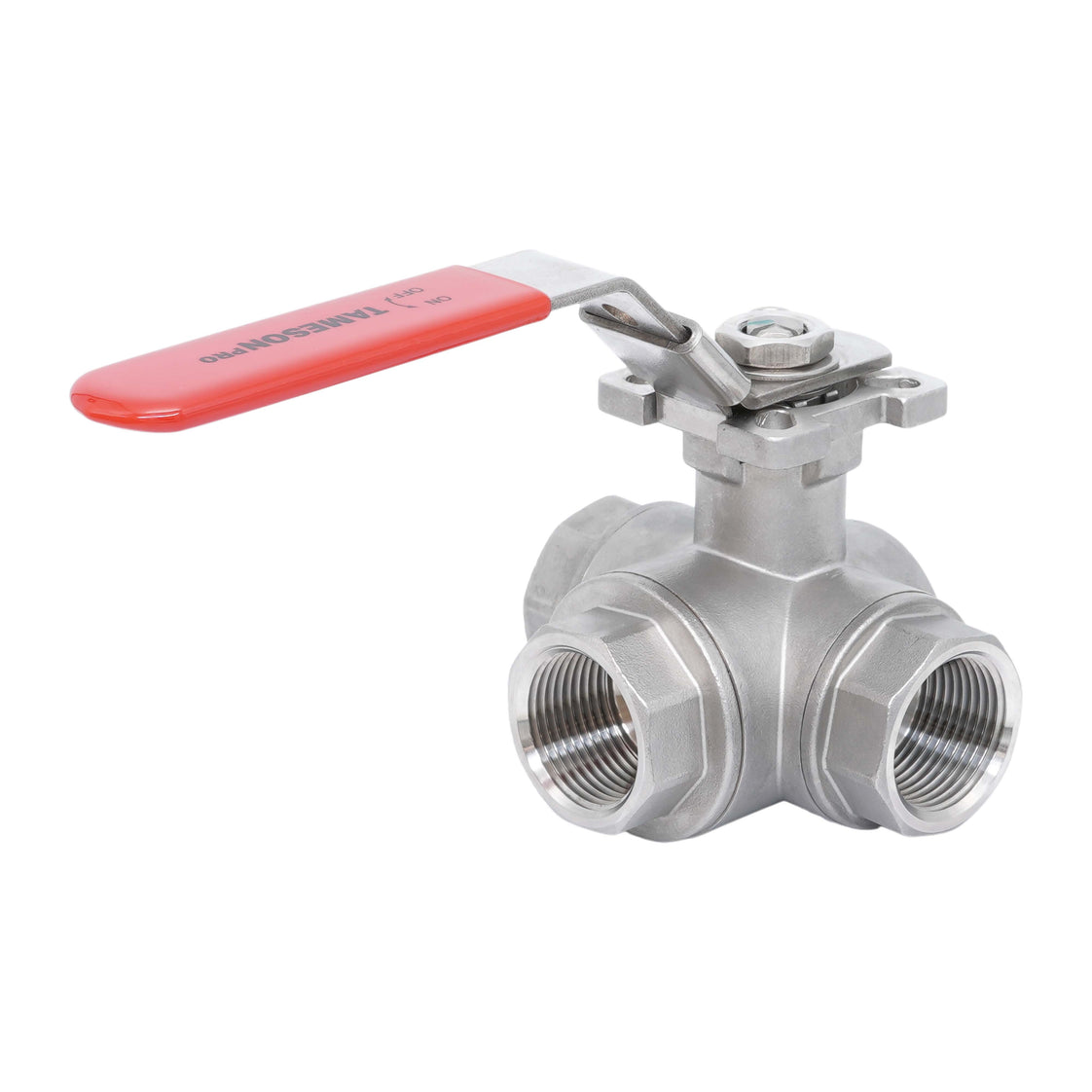

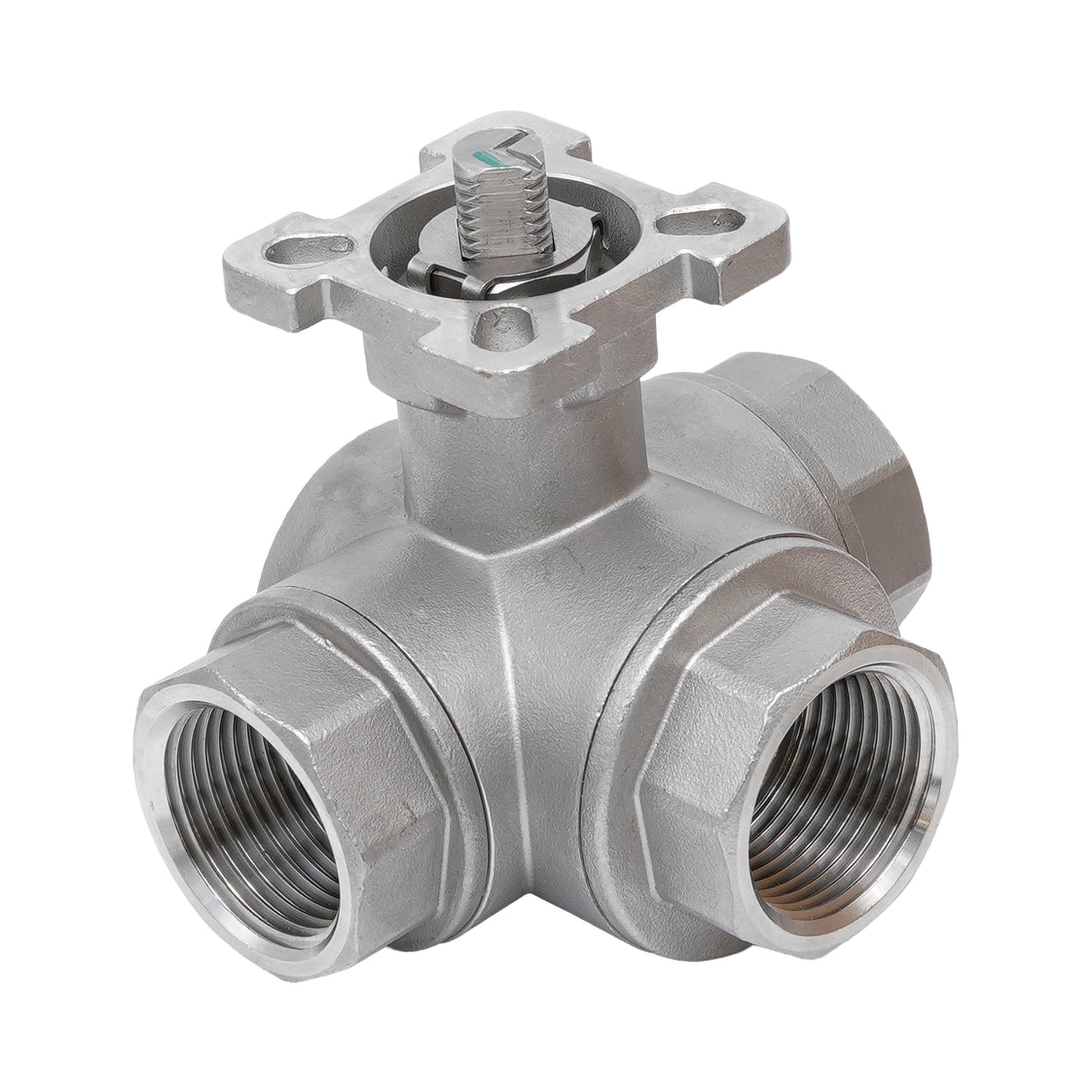

G 1'' Vanne À Bille L-Port En Acier Inoxydable 69 Bar PTFE ISO-Top F04/F05 - TamesonPRO 1125-100-L
Cette vanne à bille 3 voies L-port en acier inoxydable 316 (1.4408) a des ports femelles G 1 BSPP et un alésage de 20 mm. Le corps et la bille sont en acier inoxydable 316 (1.4408/CF8M) avec des joints en PTFE, adaptés pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les milieux agressifs jusqu'à 69 bar à 20°C (1000 psi à 68°F). Avec notre large gamme de raccords G 1, vous pouvez le connecter à n'importe quel système de tuyauterie.
La vanne peut être utilisée dans une plage de température de -29°C à 150°C (-20 °F à 302°F). La vanne a une valeur Kv de 27,3 m3/h à une pression différentielle de 1 bar (Cv = 31,6 gpm). Utilisez la poignée à quart de tour pour faire fonctionner la vanne. En la tournant de 90 degrés, la vanne changera la position de l'alésage et la direction du flux. La poignée est en acier inoxydable 1.4301. Les ports se chevauchent pendant la rotation de la bille. La vanne est adaptée pour un contrôle électrique et pneumatique (flasque ISO 5211 F04/F05).
- Prix normal
- €109,00
- Prix normal
- €90,83
Description
Cette vanne à bille 3 voies L-port en acier inoxydable 316 (1.4408) a des ports femelles G 1 BSPP et un alésage de 20 mm. Le corps et la bille sont en acier inoxydable 316 (1.4408/CF8M) avec des joints en PTFE, adaptés pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les milieux agressifs jusqu'à 69 bar à 20°C (1000 psi à 68°F). Avec notre large gamme de raccords G 1, vous pouvez le connecter à n'importe quel système de tuyauterie.
La vanne peut être utilisée dans une plage de température de -29°C à 150°C (-20 °F à 302°F). La vanne a une valeur Kv de 27,3 m3/h à une pression différentielle de 1 bar (Cv = 31,6 gpm). Utilisez la poignée à quart de tour pour faire fonctionner la vanne. En la tournant de 90 degrés, la vanne changera la position de l'alésage et la direction du flux. La poignée est en acier inoxydable 1.4301. Les ports se chevauchent pendant la rotation de la bille. La vanne est adaptée pour un contrôle électrique et pneumatique (flasque ISO 5211 F04/F05).
Avantages :
- Adapté aux milieux agressifs grâce au boîtier et à la bille en acier inoxydable 316 (1.4408/CF8M)
- Pression maximale jusqu'à 69 bar à 20°C (1000 psi à 68°F)
- Large plage de température de fonctionnement de -29°C à 150°C (-20 °F à 302°F)
- Poignée verrouillable empêche toute manipulation non autorisée ou opération accidentelle
- Adapté à l'actionnement électrique ou pneumatique grâce à la flasque ISO-top F04/F05
Alésage et fonction de circuit
La bille a un L-port. En tournant la bille de 90 degrés, vous pouvez passer d'un circuit à l'autre. Les ports se chevauchent pendant la rotation.
Dessin schématique de la fonction de circuit des vannes L-port
Dimensions
