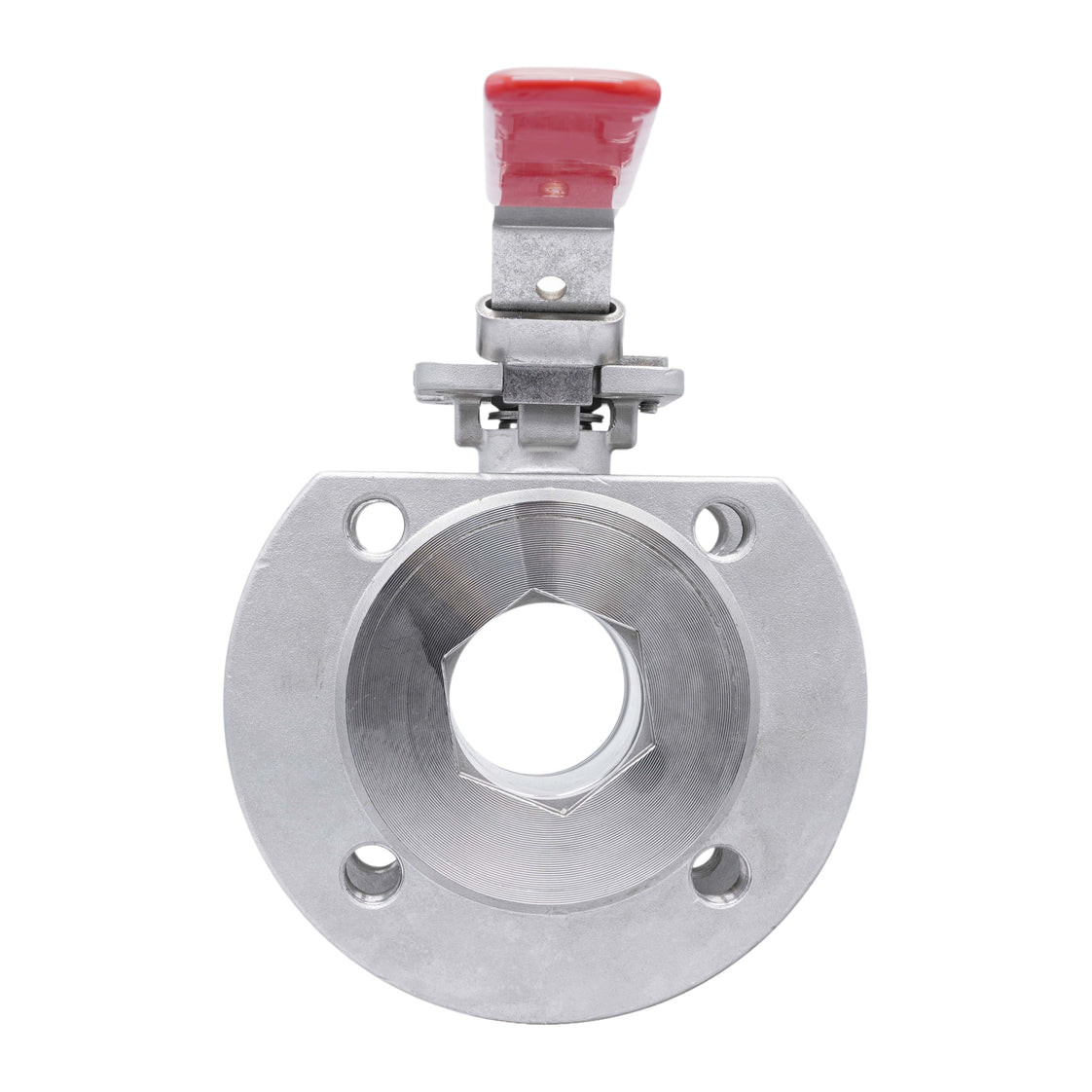

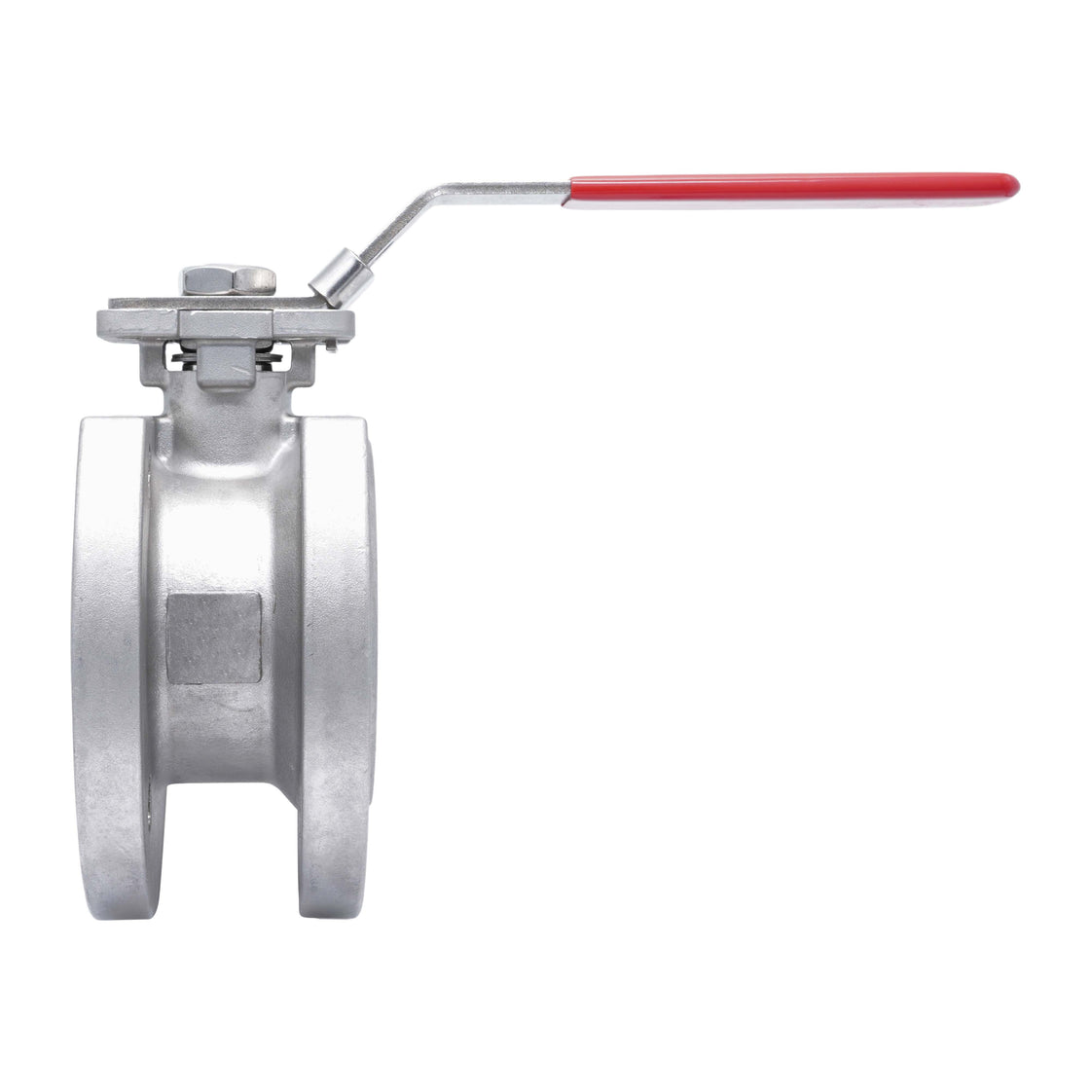

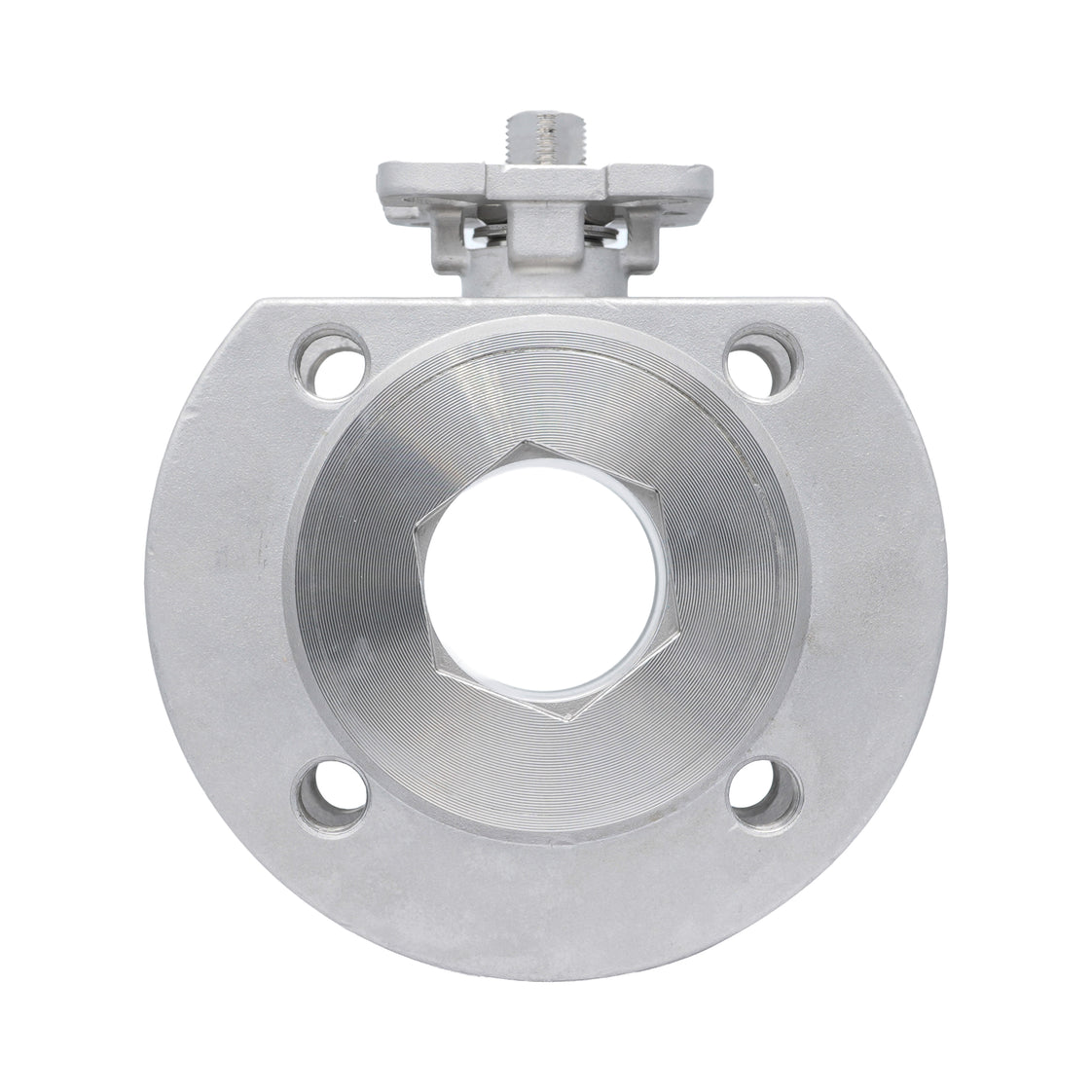

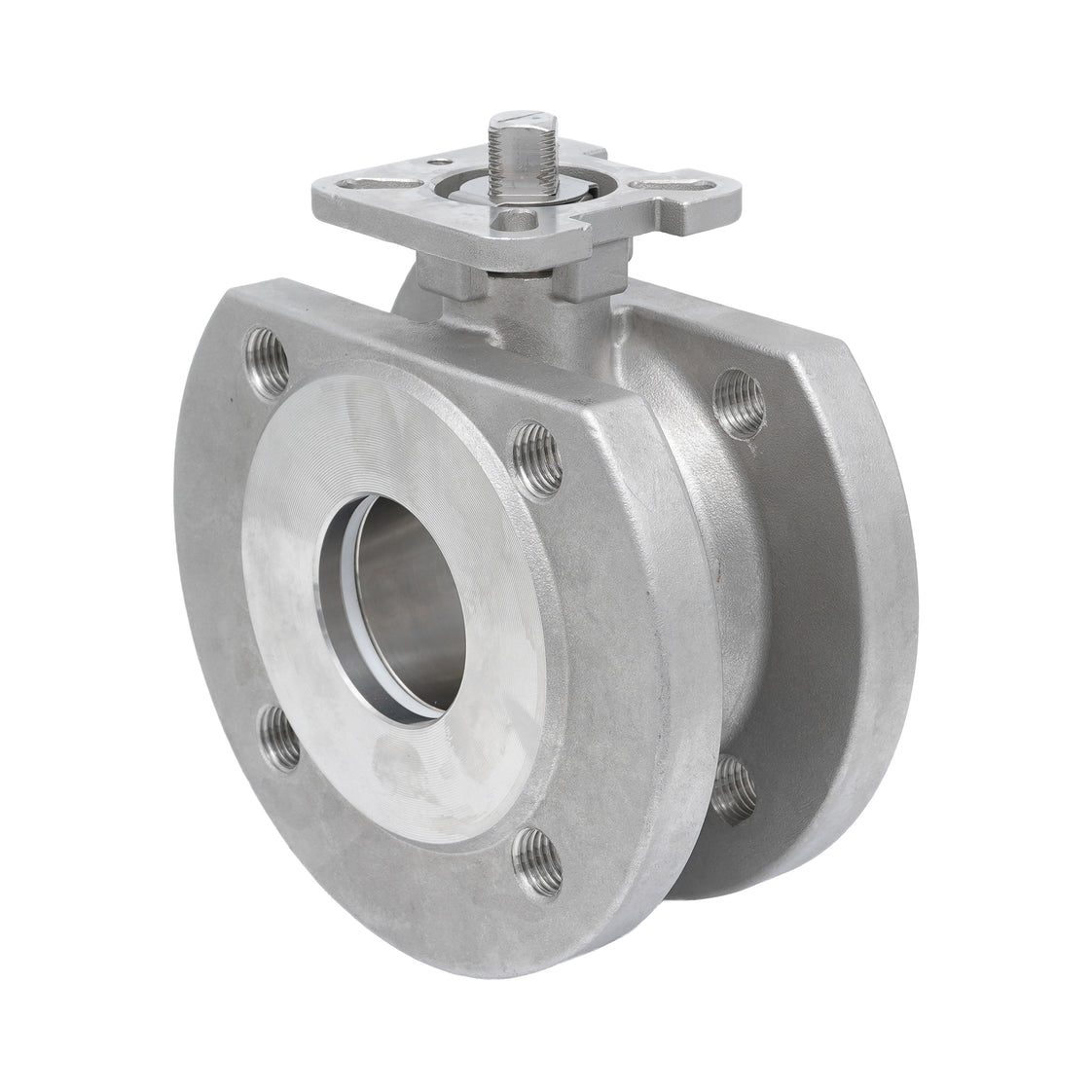

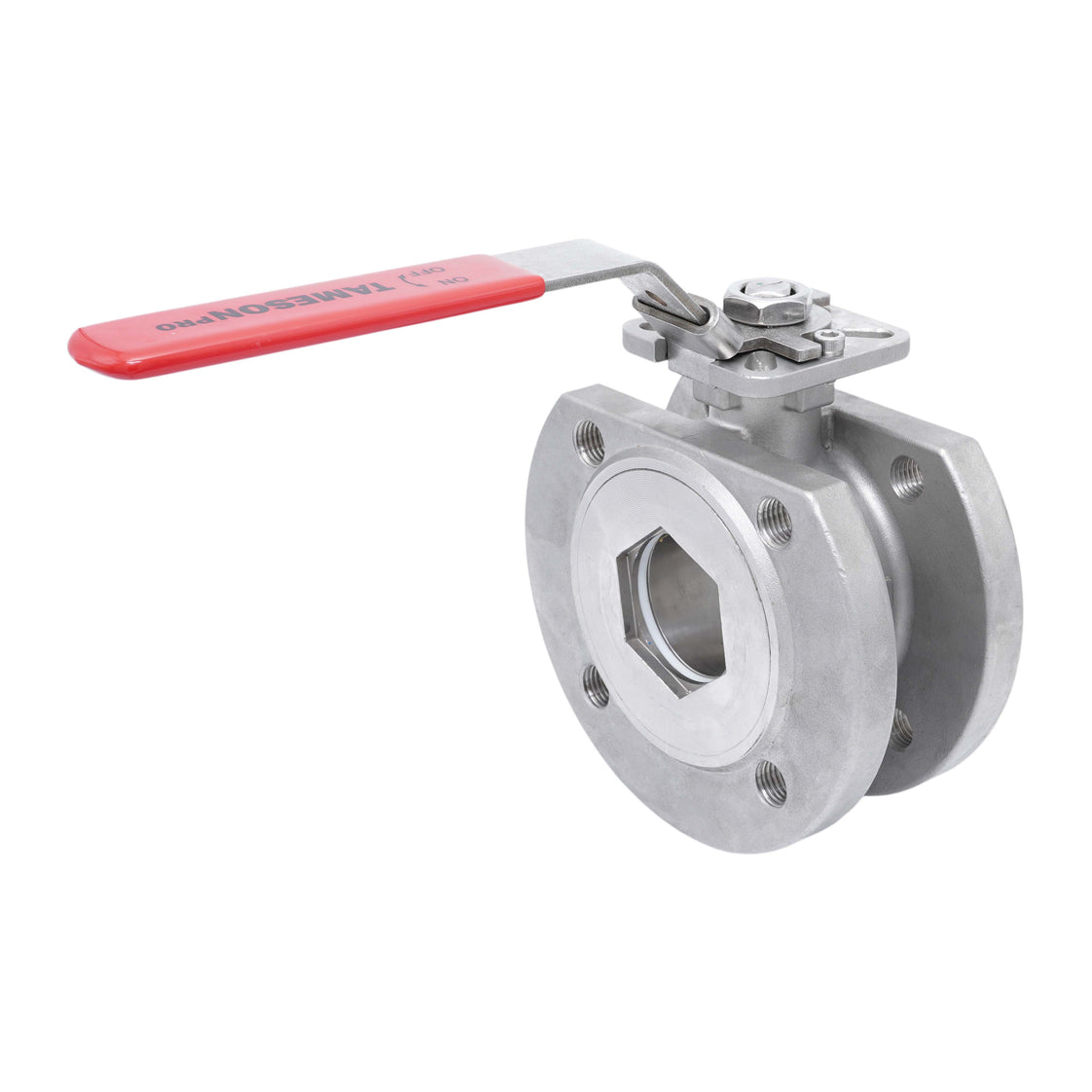

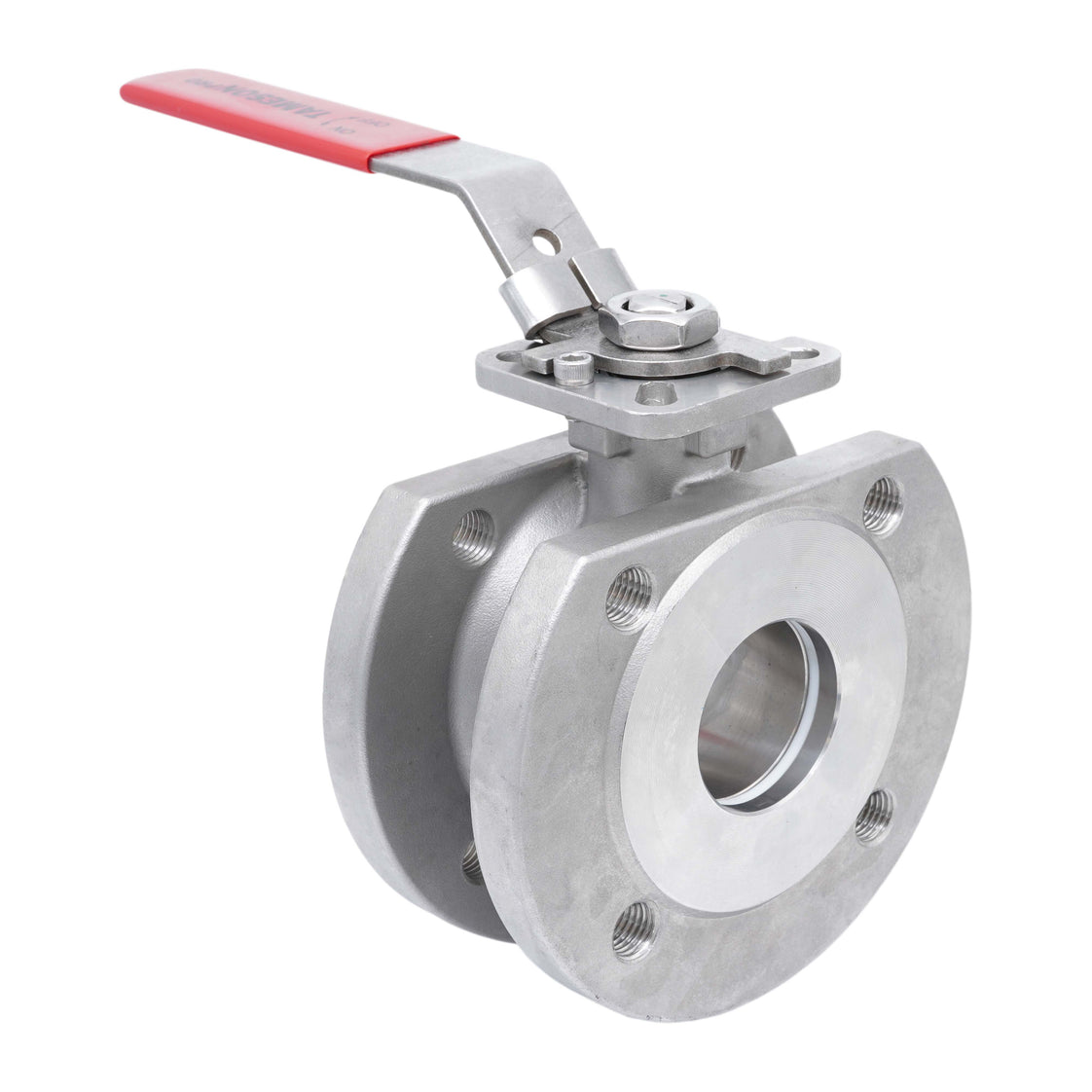

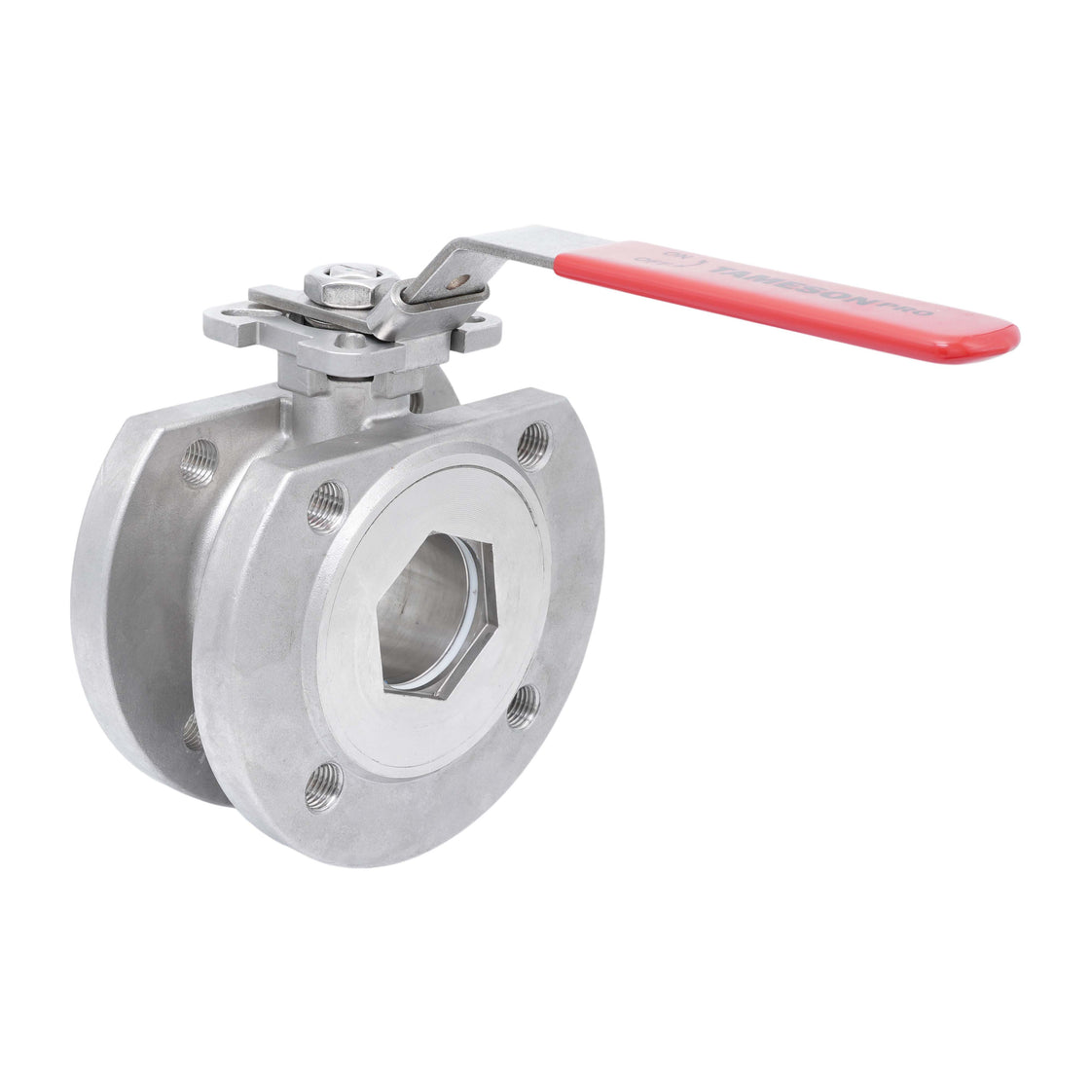

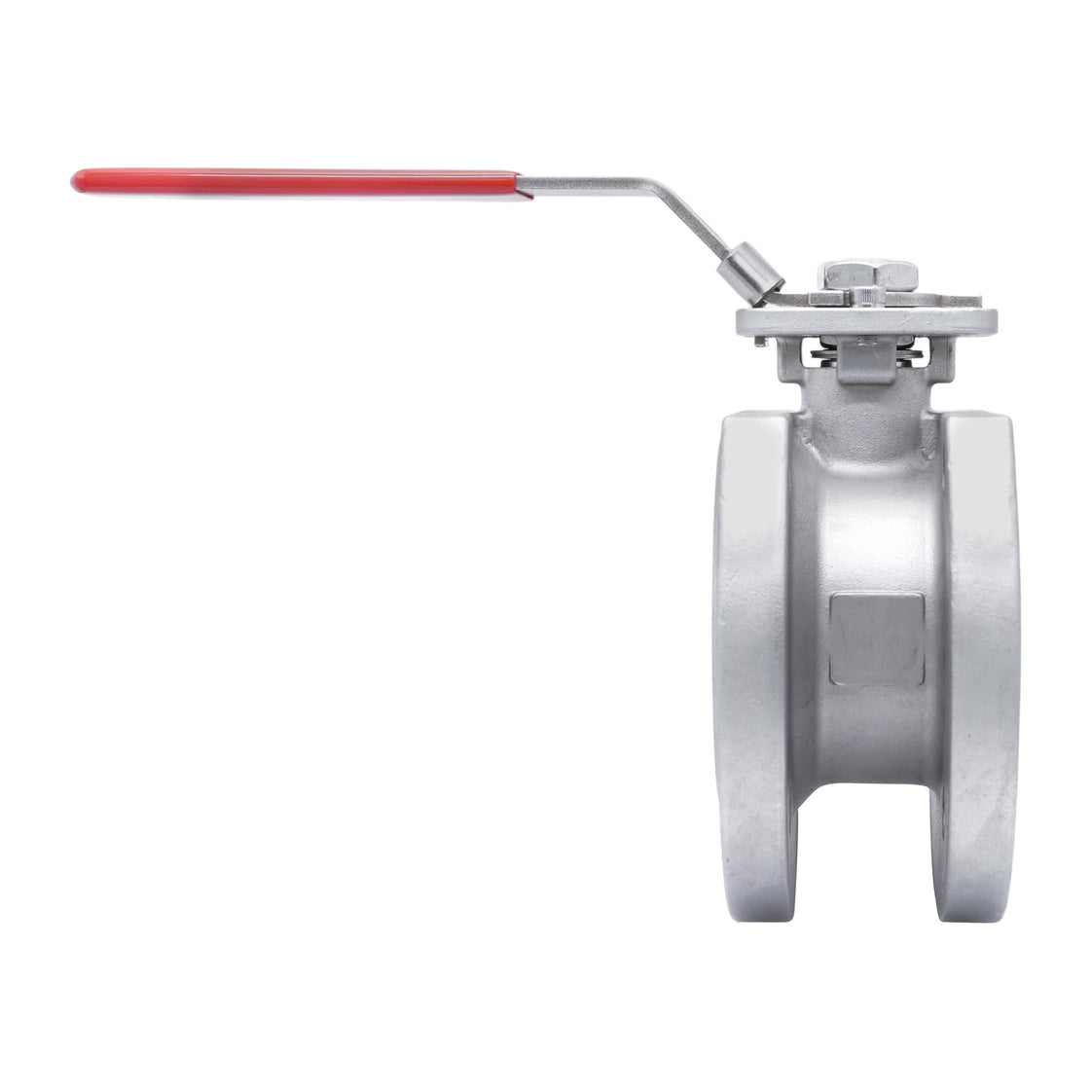

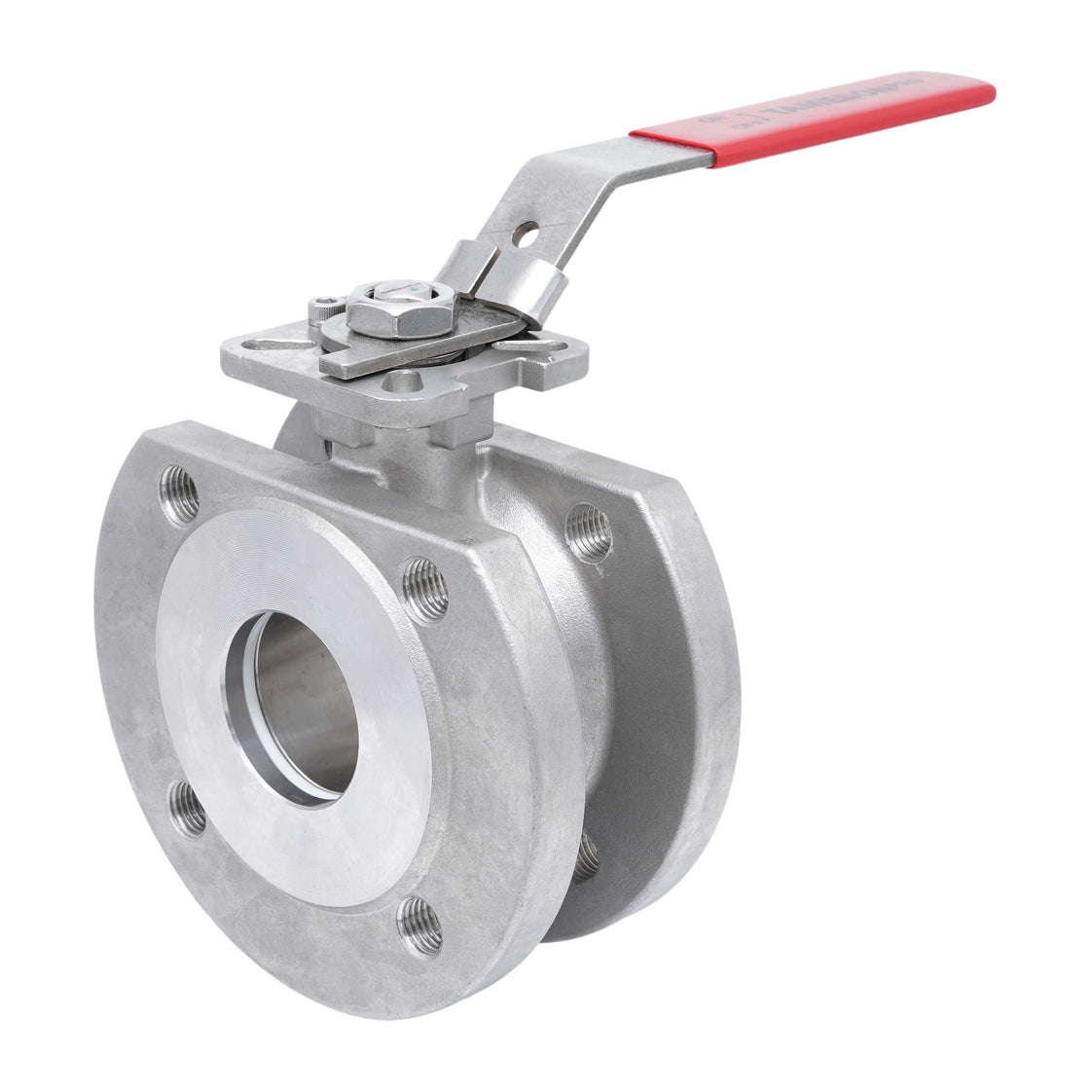

DN20 PN40 1-Pièce 2-Chemins Acier Inoxydable Bride Vanne À Bille PTFE ISO-Top F03 - TamesonPRO 1122-020

Cette vanne à bille flans 1 pièce 2 voies en acier inoxydable a des connexions DN20. Classe de pression : PN40. Le boîtier et la bille sont en acier inoxydable 316 (1.4408/CF8M) associés à des sièges en PTFE durables pour gérer une large gamme de médias.

La vanne est classée jusqu'à 40 bar à 20°C (579 psi à 68°F). Elle est adaptée pour des températures de -29°C à 160°C (-20 °F à 320 °F). La vanne est adaptée pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les médias agressifs. La vanne a un alésage de 20 mm, avec une valeur Kv de 48 m³/h (à une pression différentielle de 1 bar) (Cv = 55.5 gpm). La vanne a un design à plein alésage, offrant un flux non obstrué pour minimiser la perte de pression.

La vanne est adaptée pour une action électrique ou pneumatique grâce à l'ISO-top 5211 F03

Avantages :

• Flasque conforme à la norme EN 1092-1
• Adapté aux médias agressifs grâce à la coque et à la bille en acier inoxydable 316 (1.4408/CF8M)
• Large plage de température de fonctionnement de -29°C à 160°C (-20 °F à 320 °F)
• Design à plein alésage pour une perte de pression minimale et un débit maximal
• Sièges en PTFE pour un fonctionnement fluide et un arrêt étanche
• Poignée verrouillable empêche toute manipulation non autorisée ou fonctionnement accidentel
• Adapté pour une action électrique ou pneumatique grâce à l'ISO-top F03

Dimensions

DN=20 mm, d=20 mm, D=105mm, C=58mm, D1=75mm, T=9mm, f=2mm, L=44mm, h=9mm, H1=53mm, H=78mm, W=141mm, B=9mm, D3=36mm, D4=42mm, O3=6mm, O4=6 mm
