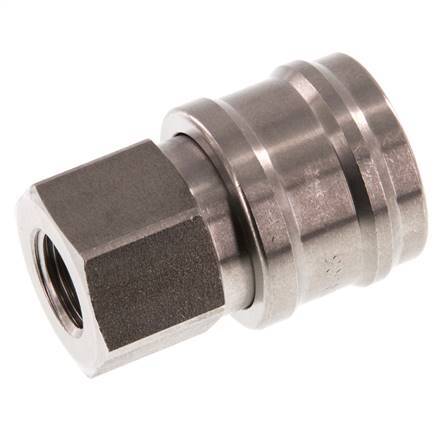

Acier inoxydable DN 7.2 (Euro) Coupleur d'air Douille G 1/4 pouce femelle Double obturation

Manchon d'accouplement à air DN 7.2 (Euro) en acier inoxydable avec filetage femelle G 1/4 pouce. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.

Le filetage femelle G 1/4 pouce permet de l'enfiler sur une pièce correspondante à filetage mâle. Convient aux applications sous vide La prise est dotée d'un système de fermeture à double face. Ils peuvent être utilisés avec des fiches normales et avec des fiches à fermeture double face. Lorsque les bouchons d'obturation double face sont déconnectés, ils bloquent le débit dans les deux sens. La pression de fonctionnement est de 0.95 à 35 bars. Convient pour des températures comprises entre -15 et 200 degrés Celsius. Le débit nominal est de 800 l/min. Le matériau des joints est le FPM/FKM. Le matériau du boîtier est l'acier inoxydable 303 (1.4305). Ce DN 7,2 mm a un profil européen et est populaire en Europe.

Ce produit est compatible avec : Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07, Festo KD4/KS4, IMI-Norgren 238, Aventics CP1-NW 7 / 7,8 Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

• Le filetage femelle G 1/4 pouce permet de l'enfiler sur une pièce correspondante à filetage mâle.
• Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
• Il peut être utilisé pour les applications sous vide.
• La prise est dotée d'un système de fermeture double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.

Série CLS7-F

Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
