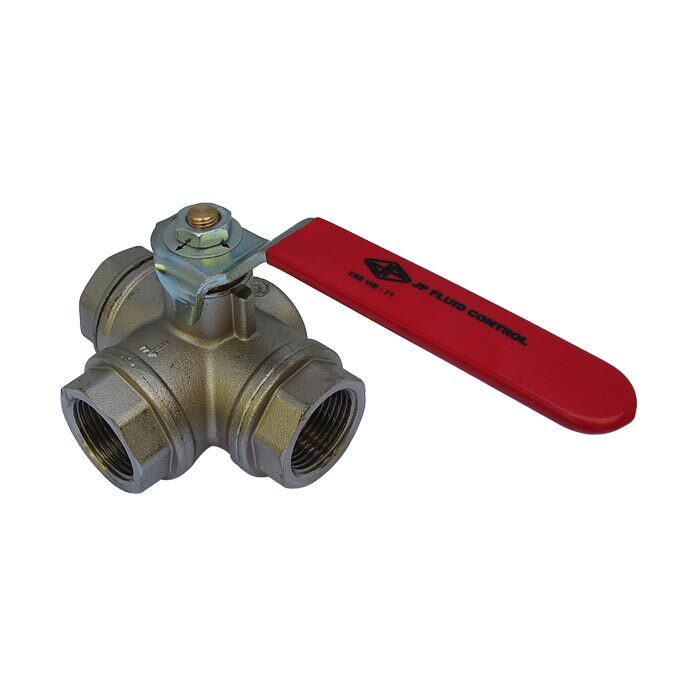

71 - Vanne à boisseau sphérique 3 voies (T) G3/4'' F/F/F
Avis : Ce produit est discontinué et remplacé parBL3BMT-034
Robinet à boisseau sphérique à 3 voies, alésage en T avec filetage G3/4 pouce (F/F/F) et levier pour la commande d'ouverture/fermeture. Diamètre nominal de 15 mm et pression maximale de 32 bars. Pour, par exemple, l'eau, l'huile, l'air, etc. Plage de températures allant de -20 à 150°C. Boule en laiton nickelé chromé dur et joints en PTFE.
Avis : Ce produit est discontinué et remplacé parBL3BMT-034
Description

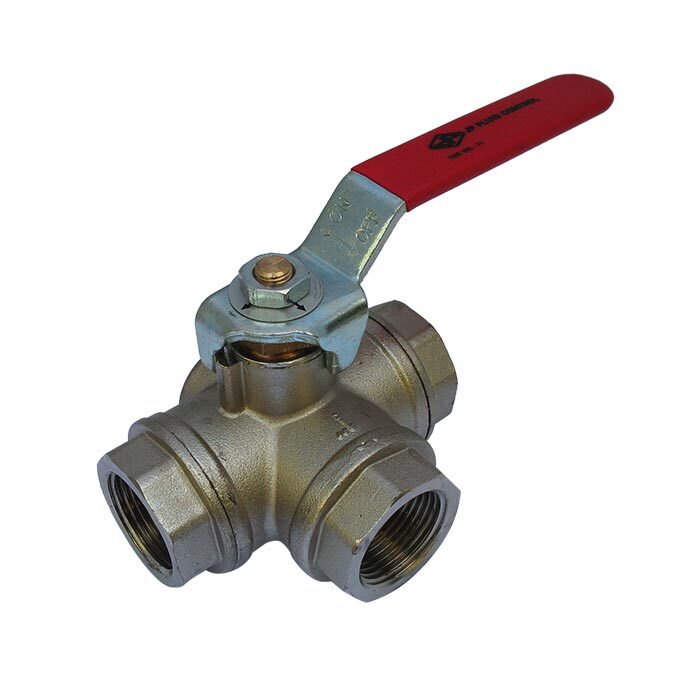

Robinet à boisseau sphérique à 3 voies (alésage en T) en laiton nickelé de JP Fluid Control avec filetage G3/4 pouce (BSPP) et un diamètre nominal de 15 mm. La vanne est équipée d'un levier revêtu de PVC pour la commande manuelle. Les vannes à bille de la série 71 de JP Fluid Control se caractérisent par leur longue durée de vie.
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Série | 71 |
| Fonction | 3 voies (alésage en T) |
| Diagram |  Les ports se chevauchent pendant la rotation. |
| Ports | G3/4 BSP (F/F/F) |
| Boîtier | Laiton nickelé (CW 617N) |
| Balle | Laiton chromé dur |
| Joints | PTFE (teflon) |
| Diamètre nominal | 15 mm |
| Valeur Kv | 6 m3/h |
| Opération | Levier (revêtu de PVC) |
| Pression maximale | 32 bars |
| température | -20°C .. 150°C |
Installation
La vanne est dotée d'un filetage femelle sur les trois ports (3/4 pouce). Il s'agit de BSPP (British Standard Pipe Parallel). Avec notre gamme de
