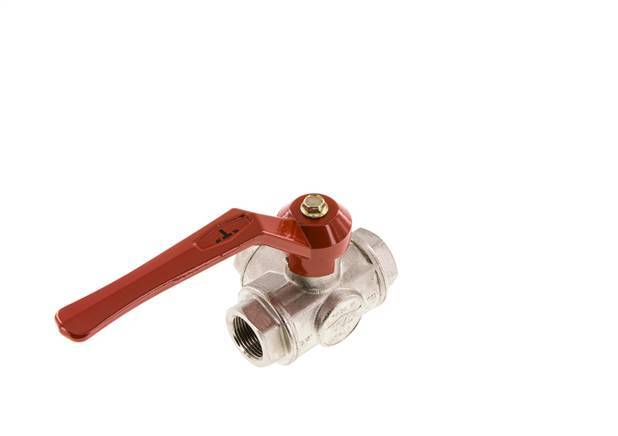

Robinet à boisseau sphérique 3 voies en T G3/4'' laiton PTFE/NBR 50 bar - BL3BM
Robinet à boisseau sphérique en laiton à 3 voies en T avec orifices filetés G 3/4 pouces et poignée pour le contrôle du sens d'écoulement. Le diamètre de l'alésage de la valve est de 18 mm et la pression maximale est de 50 bars ou 725 psi. La vanne est adaptée à l'eau, à l'air comprimé, aux huiles, aux carburants (pas d'essence), au fioul domestique, aux solvants, aux acides et alcalis faibles et au vide (max. -0,9 bar ou -13 psi). La plage de température s'étend de -10 à 120 °C (14 à 248 °F). Boîtier en laiton nickelé, bille en laiton chromé et joints en PTFE/FKM. L'entrée en pression est possible sur les trois ports.
- Prix normal
- €76.02
- Prix normal
- €63.35
Description
Ce robinet à boisseau sphérique 3 voies en laiton avec un diamètre d'alésage de 18 mm est conçu pour contrôler la direction du flux. La vanne à orifice en T est dotée d'un orifice en forme de T dans la sphère, ce qui permet différentes fonctions de circuit. Le montage de la poignée dans une position angulaire différente permet d'actualiser la fonction du circuit. Veuillez consulter la fiche technique pour obtenir un diagramme des fonctions du circuit.
Le robinet est équipé d'orifices G 3/4 pouces. Il s'agit de BSPT (British Standard Pipe Taper). Grâce à notre large gamme de raccords de 3/4 de pouce, vous pouvez le connecter à n'importe quel système de tuyauterie.Le corps de la vanne est en laiton nickelé, la bille est en laiton chromé et les joints sont en PTFE/FKM. La vanne convient pour l'eau, l'air comprimé, les huiles, les carburants (pas d'essence), le mazout, les solvants, les acides faibles et les alcalis jusqu'à une pression maximale de 50 bar ou 725 psi, et le vide (max. -0,9 bar ou -13 psi). La vanne peut être utilisée dans une plage de température allant de -10 à 120 °C (14 à 248 °F). L'entrée en pression est possible sur les trois ports.Utiliser la poignée quart de tour pour actionner le robinet. En la faisant pivoter de 90 degrés, la vanne change la position de l'alésage et le sens du débit. Les ports se chevauchent pendant la rotation de la balle. Cette vanne n'est pas adaptée à une commande électrique ou pneumatique. À cette fin, il est recommandé d'utiliser des vannes dotées d'une bride ISO-Top (ISO 5211).Pour :
- Monter la poignée dans un angle différent pour modifier la fonction du circuit de l'orifice en T (voir la fiche technique).
- Convient pour le vide
- Prise de pression sur les trois ports
Cons :
- Convient uniquement à l'actionnement manuel
- Ne convient pas aux milieux agressifs
Série BL3BM
Voir notre série de robinets à boisseau sphérique 3 voies en laiton BL3BM. Les orifices vont de 1/4 de pouce à 2-1/2 de pouce. Le boîtier est en laiton nickelé, la bille en laiton chromé dur et les joints en PTFE/FKM. Les vannes sont adaptées à une pression de fonctionnement allant jusqu'à 55 bars ou 798 psi et peuvent être utilisées pour le vide (max. -0,9 bar ou -13 psi). Les vannes conviennent pour l'eau, l'air comprimé, les huiles, les carburants (pas d'essence), le mazout, les solvants, les acides faibles et les alcalis. Les vannes peuvent être utilisées dans une plage de température allant de -10 à 120 °C (14 à 248 °F). Toute la série est commandée par une poignée. L'entrée de pression peut se trouver sur les trois ports. Les robinets à tournant sphérique de la série BL3BM de Tameson se caractérisent par une longue durée de vie.
