Clapet anti-retour pour plomberie

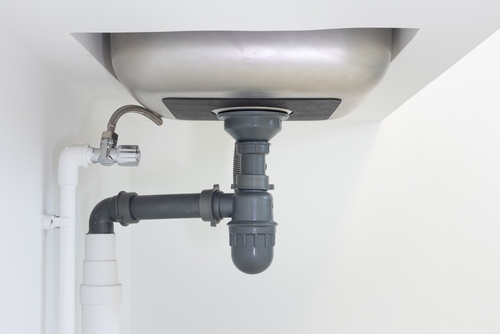

Figure 1 : Les clapets de non-retour en PVC sont typiques des systèmes de plomberie résidentiels et commerciaux.
Les systèmes de plomberie distribuent l'eau de l'alimentation aux appareils sanitaires et éliminent les eaux usées et l'excès d'eau de pluie dans les bâtiments. Des dispositifs tels que les tuyaux, les vannes, les tubes, les réservoirs et les accessoires sont utilisés pour tous les besoins en plomberie. Un clapet anti-retour pour plomberie, également appelé clapet unidirectionnel, limite le flux de fluides dans un système de plomberie à une seule direction. Cet article explore les différents types de systèmes de plomberie et le rôle des clapets de non-retour dans chacun d'entre eux.
Table des matières
- Qu'est-ce qu'un clapet anti-retour ?
- Clapets anti-retour dans les systèmes de plomberie
- Matériaux des clapets anti-retour pour la plomberie
- Débit et taille des tuyaux
- FAQ
Consultez notre sélection en ligne de clapets anti-retour !
Qu'est-ce qu'un clapet anti-retour ?
Un clapet anti-retour est un dispositif qui ne permet l'écoulement d'un fluide que dans un seul sens. Le but premier d'un clapet anti-retour est d'empêcher le reflux dans le système, car un reflux contaminé peut finir par contaminer le milieu en amont. Par exemple, un clapet anti-retour dans une canalisation d'égout garantit que les déchets peuvent quitter le système mais ne peuvent pas y revenir.
Clapets anti-retour dans les systèmes de plomberie
Un système de plomberie est constitué d'une série de tuyaux et sert deux objectifs : fournir de l'eau pour l'utilisation et éliminer les déchets. Il existe différents types de systèmes de plomberie, tels que l'évacuation des eaux sanitaires, l'évacuation des eaux pluviales et l'eau potable. Chacun de ces systèmes a sa propre fonction, mais tous nécessitent des clapets de non-retour pour fonctionner correctement.
Système de drainage sanitaire
Un système de drainage sanitaire permet d'évacuer les eaux usées des bâtiments. Le système consiste en un réseau de tuyaux conçus pour évacuer les déchets, tels que les aliments ou le détergent à lessive, dans les égouts. Les déchets sont transférés dans un système d'égouts local une fois qu'ils ont pénétré dans les canalisations. La fonte, le PVC (chlorure de polyvinyle) et le laiton chromé sont utilisés comme matériaux de plomberie pour les systèmes d'évacuation sanitaire.
Des clapets anti-retour spéciaux, appelés clapets anti-retour, sont installés à l'endroit où les eaux usées du bâtiment pénètrent dans l'égout municipal. Un clapet anti-retour est doté d'un disque articulé qui reste en position verticale lorsque les eaux usées ne s'écoulent pas à travers lui. Lorsque les eaux usées s'écoulent, leur pression pousse le disque à s'ouvrir pour que les eaux usées puissent s'écouler vers le réseau d'égouts (figure 2 à gauche). Lorsque le débit des eaux usées diminue, le disque revient en position verticale (figure 2 droite). Cela empêche les eaux usées ou d'autres matières provenant de l'égout de retourner dans le système de plomberie du bâtiment.
Figure 2 : Un clapet anti-retour en position ouverte (à gauche) lorsque les eaux usées s'écoulent vers l'égout et en position fermée (à droite) lorsque les eaux usées ne s'écoulent pas vers l'égout.
Système de drainage des eaux pluviales
Les collecteurs d'eaux pluviales sont utilisés pour évacuer l'eau excédentaire d'une maison. Comme le montre la figure 3, il s'agit d'ouvertures grillagées situées à côté d'un trottoir ou d'un bâtiment. Un système de drainage des eaux pluviales consiste en un réseau de structures et de tuyaux sous le sol qui achemine les eaux de pluie vers un égout pluvial et, ensuite, vers des étangs, des lacs, des ruisseaux et des rivières. Le cuivre, le fer galvanisé, le CPVC (chlorure de polyvinyle chloré) ou le PEX (polyéthylène réticulé) sont couramment utilisés comme matériaux de plomberie pour ces systèmes.
Dans les zones urbaines, les eaux pluviales peuvent surcharger les réseaux d'égouts, provoquant des inondations et des refoulements. Les clapets anti-retour empêchent les eaux usées contaminées de refluer et de contaminer les réserves d'eau propre. Les clapets anti-retour à bec de canard sont typiques des systèmes d'évacuation des eaux pluviales. Cette valve est composée d'un matériau élastomère souple moulé en forme de bec, qui empêche l'écoulement du fluide en se scellant contre un siège lorsque la pression du côté de l'entrée est inférieure à celle du côté de la sortie. Les clapets anti-retour à bec de canard sont idéaux pour les systèmes de drainage des eaux pluviales pour les raisons suivantes :
- Forme : La conception en forme de bec de la vanne permet une étanchéité efficace contre le reflux de l'eau et des contaminants, ce qui est essentiel pour garantir que le système d'évacuation des eaux pluviales fonctionne comme prévu.
- Matériau : Le matériau élastomère flexible utilisé dans la construction de la vanne peut tolérer les niveaux élevés de solides, de débris et de polluants qui sont souvent présents dans les systèmes d'eaux pluviales, ce qui peut entraîner le colmatage et la défaillance d'autres clapets de retenue.
- Faible perte de charge : La faible chute de pression de la vanne réduit l'énergie nécessaire pour faire circuler l'eau dans le système, ce qui permet d'améliorer l'efficacité et de réduire les coûts d'exploitation.
- Sens d'installation : Le clapet à bec de canard peut être installé verticalement ou horizontalement, ce qui le rend adapté à une large gamme d'applications.
Figure 3 : Système de drainage des eaux pluviales.
Système d'eau potable
L'eau potable provient de plusieurs sources superficielles et souterraines et est traitée à des niveaux conformes aux normes fédérales et nationales pour la consommation humaine. Un système d'eau potable se compose généralement de plusieurs tuyaux reliés à l'alimentation principale en eau et de dispositifs individuels, permettant aux personnes d'utiliser l'eau potable à l'intérieur d'un bâtiment. Parfois, un compteur placé sur la ligne indique la quantité d'eau utilisée dans l'ensemble du bâtiment.
Les clapets anti-retour ne sont pas la bonne solution pour protéger les systèmes d'eau potable qui se connectent aux systèmes d'eau municipaux. Les disconnecteurs, dont le fonctionnement est similaire à celui des clapets de retenue, offrent un degré de protection plus élevé et sont exigés dans de nombreux endroits du monde lorsque le système de plomberie d'eau potable d'un bâtiment se connecte au système d'eau municipal.
Dans les systèmes de plomberie de puits, un clapet anti-retour est installé entre la conduite d'arrivée d'eau du puits et la pompe à eau et le réservoir sous pression. La vanne empêche l'eau de s'écouler en sens inverse de la pompe et du réservoir d'eau vers le puits lorsque le moteur de la pompe a cessé de fonctionner. Pour plus d'informations, lisez notre article sur les clapets anti-retour pour pompes de puits.
Matériaux des clapets anti-retour pour la plomberie
Matériaux de plomberie sanitaire et pluviale
- L'un des facteurs à prendre en compte est l'emplacement de la vanne. S'il s'agit d'un environnement côtier avec de l'air salé, assurez-vous d'avoir des composants en acier inoxydable pour le clapet de non-retour, car ce matériau ne craint pas la corrosion et convient aux environnements marins.
- Les clapets anti-retour pour plomberie sont généralement fabriqués en PVC ou en fonte. Le PVC est généralement choisi pour les systèmes de plomberie résidentiels, tandis que la fonte est choisie pour les applications industrielles nécessitant des vannes plus robustes et résistantes aux températures élevées.
Débit et taille des tuyaux
Le débit et la taille du tuyau peuvent être utilisés pour calculer la vitesse d'écoulement du fluide comme suit :
V = Q/A,
- V : Vitesse du fluide
- Q : Débit
- A : Surface de la section transversale du tuyau
Certains clapets anti-retour ont des plages de vitesse d'écoulement et des paramètres de hauteur de chute spécifiés. Par conséquent, si ces vannes ne sont pas correctement dimensionnées, des problèmes de maintenance peuvent survenir dans le système. L'augmentation de la vitesse d'écoulement peut entraîner un risque accru de claquement ou de coup de bélier à l'intérieur des clapets de retenue.
Une faible vitesse d'écoulement entraîne le broutage des composants internes, ce qui provoque une usure plus rapide que la normale du mécanisme de fermeture du clapet de non-retour. La vanne peut à peine s'ouvrir dans des conditions de faible débit, ce qui peut endommager les composants du siège et entraîner une réduction de la durée de vie.
En bref, une vitesse d'écoulement trop faible ou trop élevée peut endommager le clapet anti-retour d'un système de plomberie ; il est donc essentiel de choisir un clapet adapté au débit et à la taille du tuyau. Choisissez toujours un clapet de non-retour offrant une large gamme de vitesses d'écoulement acceptables.
FAQ
Qu'est-ce qu'un clapet anti-retour en plomberie ?
Les clapets anti-retour sont installés dans les canalisations pour empêcher les retours d'eau.
Quand faut-il utiliser un clapet de non-retour sur une conduite d'eau ?
Un clapet anti-retour peut être utilisé lorsqu'il est possible de mélanger différents fluides. Le clapet anti-retour empêche le mélange en empêchant le retour d'un fluide dans le système.
