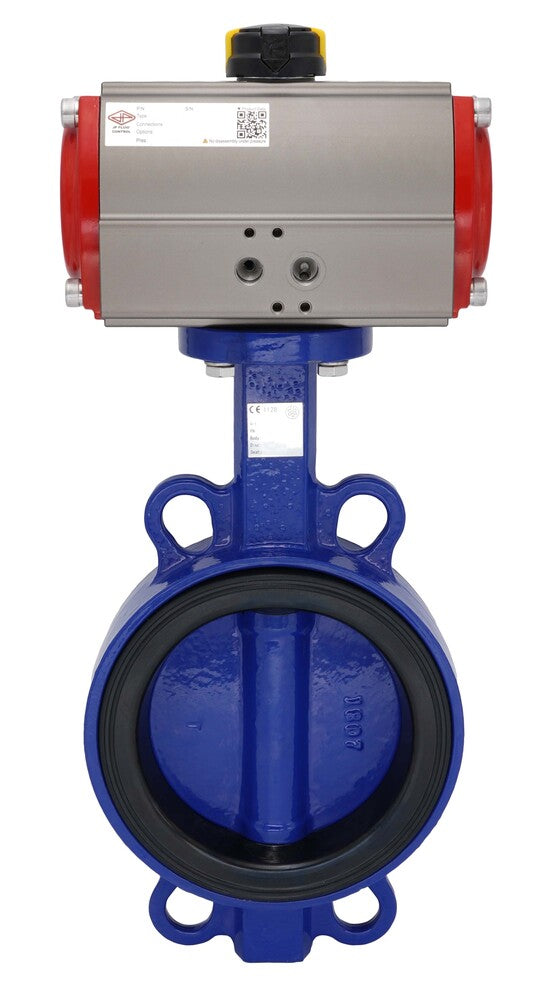

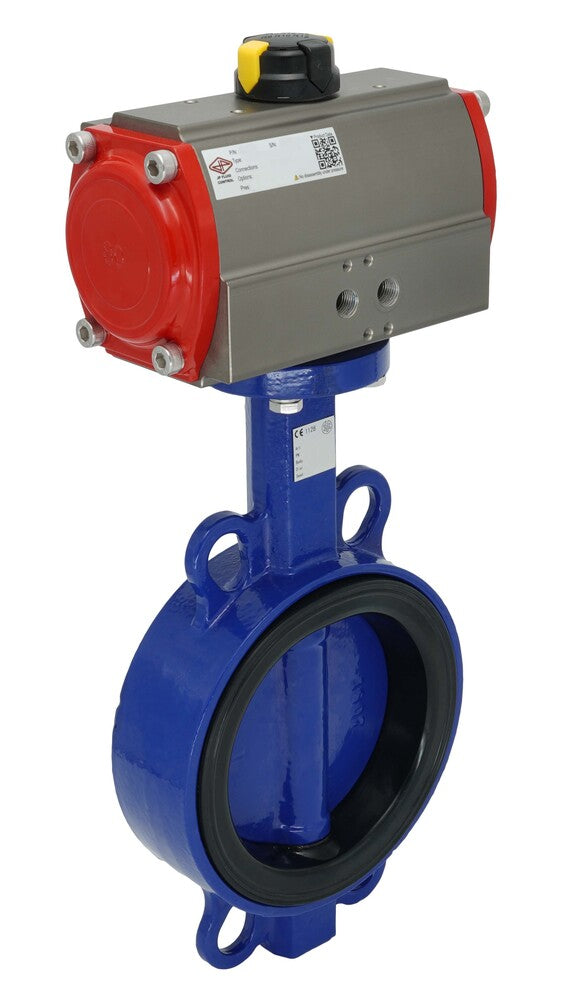

Vanne Papillon Pneumatique DN125 (5 Pouce) Lug Fonte Acier Inoxydable EPDM Double Effet
Cette vanne papillon est actionnée pneumatiquement, avec un alésage DN 125 et une connexion de type lug pour une installation sécurisée dans les systèmes de tuyauterie. Elle est adaptée aux températures moyennes de -10 à 110°C (14 à 230°F), avec une pression maximale des médias de 12 bar (174 psi).
L'actionneur fonctionne dans une plage d'entrée pneumatique de 3 à 8 bar (43–116 psi), délivrant un couple constant de 148 Nm à 6 bar (108 lb-ft @ 87 psi). Le corps de la vanne est en fonte durable avec un disque en acier inoxydable et un joint EPDM, ce qui le rend adapté aux applications liquides et gazeuses. Ce modèle est également adapté pour l'eau potable, avec l'approbation DVGW.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon à double effet avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F07/F10 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les électrovannes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne papillon (BFLL-125-12-BBA), l'actionneur (V3JKT/PR07D) et les accessoires de montage.
- Prix normal
- €856,85
- Prix normal
- €714,04
Description
Cette vanne papillon est actionnée pneumatiquement, avec un alésage DN 125 et une connexion de type lug pour une installation sécurisée dans les systèmes de tuyauterie. Elle est adaptée aux températures moyennes de -10 à 110°C (14 à 230°F), avec une pression maximale des médias de 12 bar (174 psi).
L'actionneur fonctionne dans une plage d'entrée pneumatique de 3 à 8 bar (43–116 psi), délivrant un couple constant de 148 Nm à 6 bar (108 lb-ft @ 87 psi). Le corps de la vanne est en fonte durable avec un disque en acier inoxydable et un joint EPDM, ce qui le rend adapté aux applications liquides et gazeuses. Ce modèle est également adapté pour l'eau potable, avec l'approbation DVGW.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon à double effet avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F07/F10 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les électrovannes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne papillon (BFLL-125-12-BBA), l'actionneur (V3JKT/PR07D) et les accessoires de montage.
Avantages :
- Double effet avec 148 Nm de couple à 6 bar
- Compatible avec ISO 5211 F07/F10 avec étoile de 22 mm
- Montage direct de l'électrovanne Namur 1/4 possible
- Ouverture/fermeture rapide
- Peut être équipé d'un boîtier de fin de course
- Indicateur mécanique en haut montrant la position de la vanne
- Garantie de 500 000+ cycles pour l'actionneur pneumatique
- Adapté pour l'eau potable (approbation DVGW)
Inconvénients :
- Pas de certificat ATEX ou SIL
- Boulons de montage et adaptateur étoile vendus séparément
