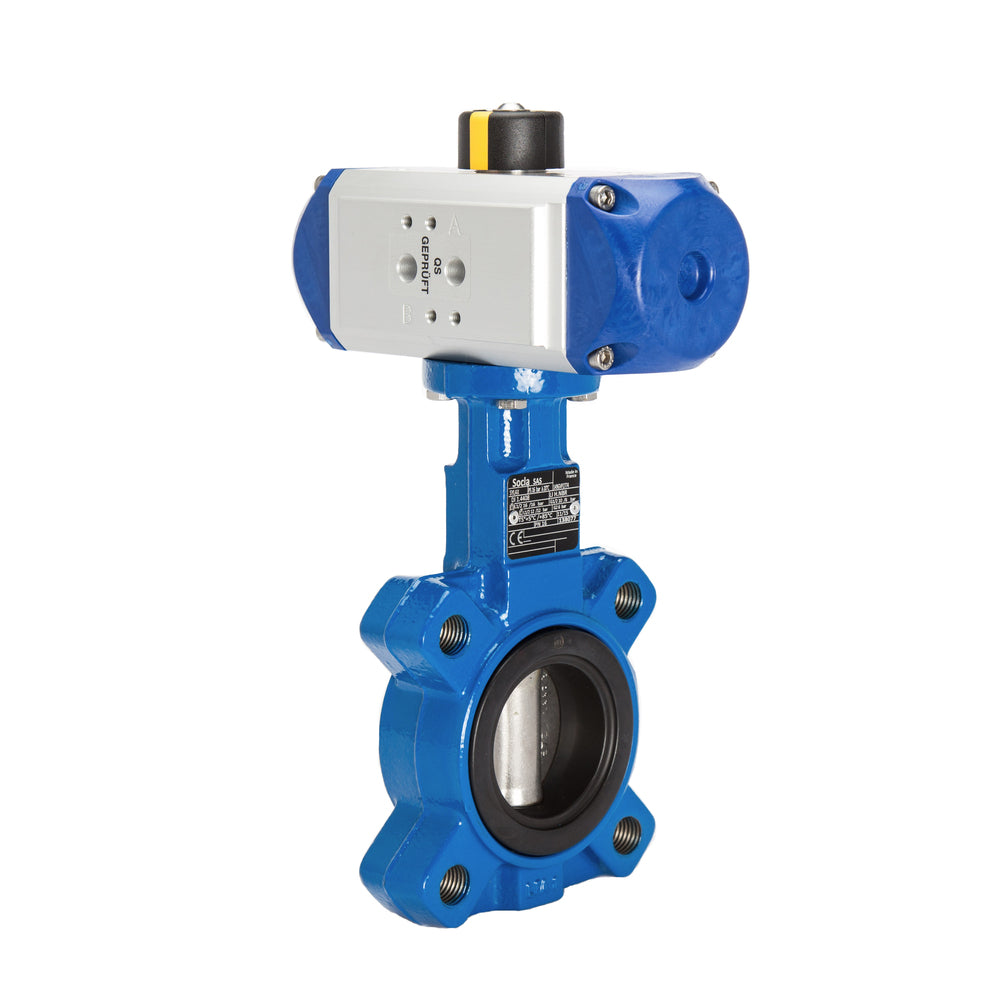

Vanne papillon pneumatique à oreilles DN200 (8 pouces) GGG40-Acier inoxydable-EPDM Double effet - BFLL

Cette vanne papillon à commande pneumatique permet d'accroître l'automatisation de votre système par rapport à une vanne à commande manuelle. La vanne papillon a un diamètre de 200 mm et convient aux liquides et aux gaz de -10 à 110°C. L'actionneur pneumatique est capable de créer un couple de 354 Nm à 8 bars, mais sa fenêtre de pression de contrôle est comprise entre 6 et 10 bars. La vanne papillon est dotée d'un raccord à oreilles pour la relier à la tuyauterie ou au tuyau transportant le fluide. L'actionneur est à double effet avec une crémaillère en aluminium fiable. L'actionneur est doté d'un boîtier en aluminium anodisé et d'un couvercle en aluminium, tandis que la vanne papillon est dotée d'un boîtier en fonte, d'un disque en acier inoxydable et d'un joint en EPDM. La pression maximale du fluide est de 6 bars. L'actionneur possède des orifices G1/4 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice.  En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monté sur le dessus de l'actionneur conformément à la norme VDI/VDE 3845. L'actionneur est monté sur la vanne papillon via la bride ISO 5211 F10 (17 mm). L'assemblage est certifié ATEX (II 2G Ex d C) et peut donc être utilisé dans des environnements potentiellement explosifs. Ce modèle est adapté à l'eau potable (homologation DVGW).

Pour :

• Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux.
• L'indicateur mécanique situé sur le dessus indique la position de la vanne.
• Certifié ATEX (II 2G Ex d C) pour les environnements explosifs.
• Coût d'investissement inférieur à celui d'une version électrique.
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs à simple effet.
• Peut être équipé d'un boîtier de fin de course.
• Convient à l'eau potable (agrément DVGW).

Cons :

• Les actionneurs à double effet utilisent plus d'air comprimé que les actionneurs à simple effet.
• Il nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.

BFL - Série PAL

BFL

Les vannes papillon de la série BFL constituent une solution très économique pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement par un levier de serrage avec cran d'arrêt ou par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25 à 300 mm), du fluide et de la combinaison de matériaux. Enlever le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il présente une faible longueur constructive par rapport au diamètre et peut être installé à l'aide d'une bride de type lug ou wafer. Il existe également une large gamme d'options pour le boîtier, le disque et les matériaux d'étanchéité permettant d'obtenir ces vannes papillon. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).

PAL

Les actionneurs pneumatiques quart de tour PAL vous permettent de contrôler des vannes à boule ou des vannes papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (II 2G Ex d C).

Pièces de rechange

Vanne papillon : BFLL-200-6-BBA

Actionneur : PALD-050-10-22

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
