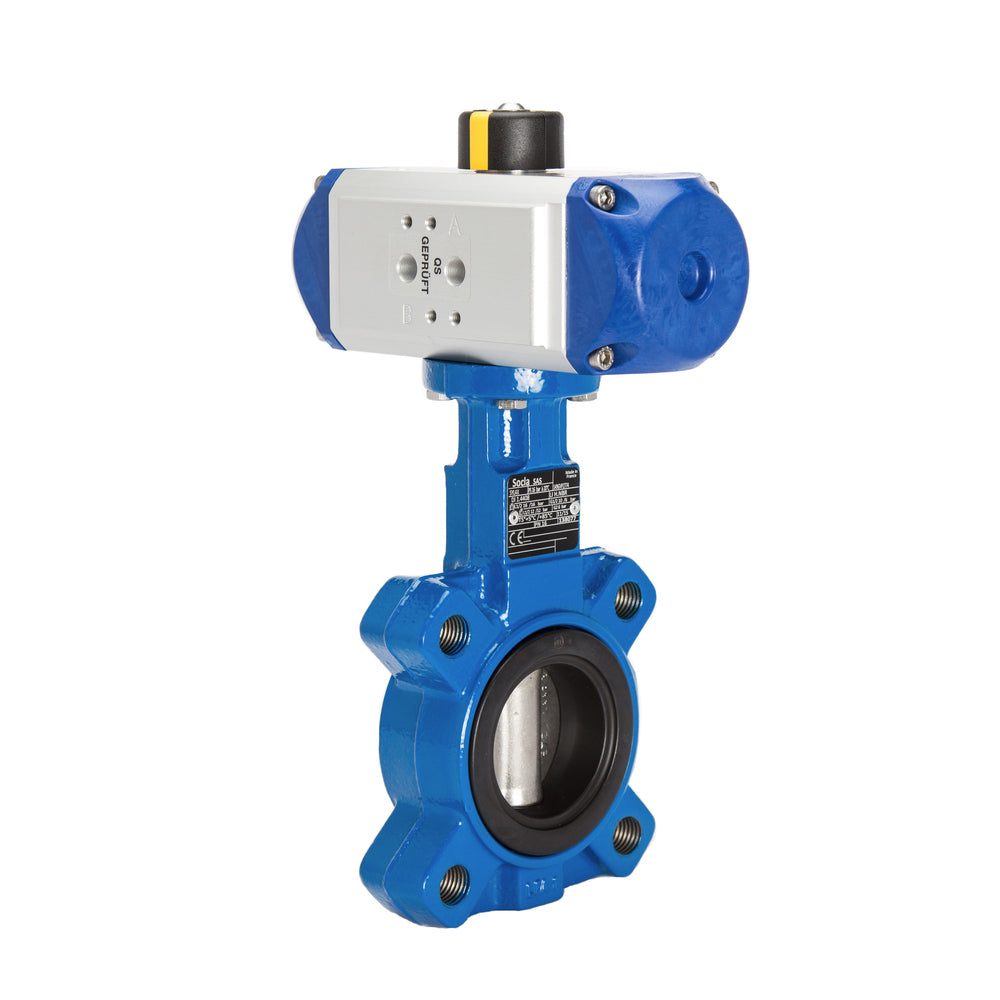

Vanne papillon pneumatique à oreilles DN150 (6 pouces) GG25-GGG40 revêtue de polyamide-EPDM à ressort fermé - BFLL

Cette vanne papillon à commande pneumatique permet d'accroître l'automatisation de votre système par rapport à une vanne à commande manuelle. La vanne papillon a un diamètre de 150 mm (6 pouces) et convient pour les liquides et les gaz de -10 à 110°C. L'actionneur pneumatique est capable de créer un couple de 103 Nm à 8 bars, mais sa fenêtre de pression de commande est de 6 à 10 bars. La vanne papillon est équipée d'un raccord de type à ergots pour la connecter à la tuyauterie/au tuyau transportant le fluide. L'actionneur est fermé par un ressort avec un fonctionnement rotatif fiable à crémaillère en aluminium. L'actionneur a un boîtier en aluminium anodisé et un couvercle en aluminium, tandis que la vanne papillon a un boîtier en fonte, un disque en fonte et un joint EPDM. La pression maximale du fluide est de 6 bars. Des points de connexion Namur VDI/VDE 3845 sont déjà sur l'actionneur pour monter une électrovanne Namur 1/4" directement sur l'actionneur. Ou connectez un tuyau d'air en utilisant le G 1/4".  Un boîtier de contrôle de position ou de fin de course peut également être monté sur le dessus de l'actionneur, conformément à la norme VDI/VDE 3845. L'actionneur est monté sur la vanne papillon via la bride ISO 5211 F07 (14 mm). L'ensemble est certifié ATEX (II 2G Ex d C) et peut donc être utilisé dans des environnements potentiellement explosifs.

Pour :

• Possibilité de monter directement une électrovanne Namur pour réduire les raccords et les tuyaux.
• Un indicateur mécanique situé sur le dessus indique la position de la vanne.
• Certifié ATEX (II 2G Ex d C) pour les environnements explosifs.
• Coût d'investissement inférieur à celui d'une version électrique.
• Ouverture/fermeture rapide
• Le simple effet permet d'économiser l'air comprimé et la vanne revient en position initiale en cas de perte d'air ou d'énergie.
• Peut être équipé d'un boîtier de fin de course.

Cons :

• Le simple effet donne moins de contrôle que les actionneurs à double effet.
• Il nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.

BFL - Série PAL

BFL

Les vannes papillon de la série BFL sont une solution très rentable pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement, soit par un levier de serrage avec cran d'arrêt, soit par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars selon la taille du diamètre (25 à 300 mm), le fluide et la combinaison de matériaux. Retirez le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il a une petite longueur constructive par rapport au diamètre et peut être installé par une bride à ergots ou une bride à plaquettes. Il existe également une large gamme d'options de matériaux pour le boîtier, le disque et le joint permettant à ces vannes papillon d'exister. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).

PAL

Les actionneurs pneumatiques quart de tour PAL vous permettent de contrôler les vannes à bille ou à papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes plus grandes à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une gamme de couples allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçu avec un fonctionnement rotatif fiable à crémaillère et pignon en aluminium et conçu pour être soit à simple effet (ressort ouvert ou ressort fermé) soit à double effet pour un contrôle accru. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Tous les robinets ont une interface Namur 1/4" conforme à VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (II 2G Ex d C).

Pièces de rechange

Vanne papillon : BFLL-150-6-AAA

Actionneur : PALC-050-10-22

Note : Ce produit est livré en pièces détachées, mais avec les accessoires de montage requis.
